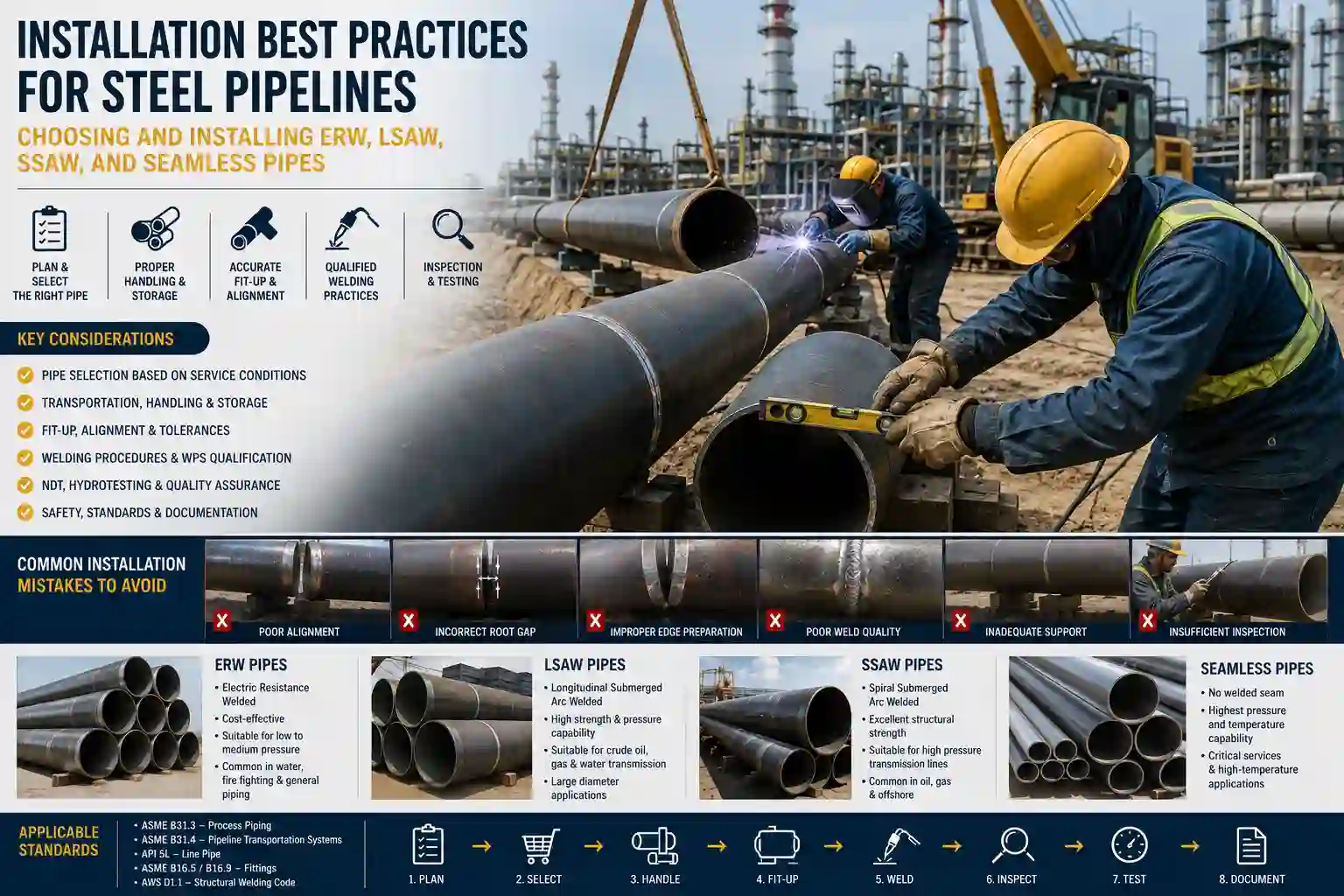

بهترین روش‌های نصب خطوط لوله فولادی – راهنمای انتخاب و نصب لوله‌های ERW، LSAW، SSAW و بدون درز

فهرست مطالب

• مقدمه
• ۱. آشنایی با روش‌های تولید لوله فولادی
• ۲. انتخاب لوله مناسب قبل از نصب
• ۳. دریافت، بازرسی و انبارداری
• ۴. بهترین روش‌های جابجایی لوله
• ۵. اتصال و هم‌ترازی لوله
• ۶. ملاحظات جوشکاری
• ۷. بازرسی در حین نصب
• ۸. تست فشار
• ۹. حفاظت در برابر خوردگی
• ۱۰. چالش‌های نصب برای انواع مختلف لوله
• ۱۱. اشتباهات رایج نصب
• ۱۲. الزامات ایمنی
• ۱۳. چک‌لیست بازرسی
• ۱۴. سوالات متداول
• ۱۵. منابع و مراجع

مقدمه

نصب خطوط لوله فولادی یکی از مراحل حیاتی در چرخه عمر هر سیستم انتقال سیال است. چه برای نفت، گاز، آب یا محصولات شیمیایی، کیفیت نصب خط لوله به طور مستقیم ایمنی، قابلیت اطمینان، عمر مفید و هزینه‌های عملیاتی کل زیرساخت را تعیین می‌کند. روش‌های صحیح نصب تضمین می‌کنند که خط لوله مطابق با طراحی عمل کرده و فشارهای داخلی، بارهای خارجی و شرایط محیطی را در طول دهه‌ها سرویس تحمل می‌کند.

خطوط لوله فولادی با استفاده از چندین فرآیند متمایز تولید می‌شوند: بدون درز (Seamless)، جوش مقاومتی الکتریکی (ERW)، جوش قوسی زیرپودری طولی (LSAW) و جوش قوسی زیرپودری مارپیچ (SSAW). هر نوع دارای ویژگی‌ها، مزایا و محدودیت‌های خاصی است که بر الزامات نصب تأثیر می‌گذارد. درک این تفاوت‌ها برای مهندسان، پیمانکاران و بازرسان مسئول ساخت خط لوله ضروری است.

این مقاله بهترین روش‌های جامع نصب را برای تمام انواع لوله‌های فولادی، بر اساس استانداردهای بین‌المللی از جمله ASME B31.3، B31.4، B31.8، API 5L، API 1104 و ISO 3183 ارائه می‌دهد. این مقاله چرخه کامل نصب را از بازرسی دریافت تا تست فشار پوشش می‌دهد و راهنمایی عملی برای جلوگیری از اشتباهات رایج و تضمین یکپارچگی طولانی‌مدت خط لوله ارائه می‌کند.

۱. آشنایی با روش‌های تولید لوله فولادی

قبل از بحث در مورد روش‌های نصب، درک نحوه تولید هر نوع لوله ضروری است، زیرا روش تولید بر الزامات جابجایی، جوشکاری و بازرسی تأثیر می‌گذارد.

۱.۱ لوله‌های بدون درز (Seamless)

لوله‌های بدون درز از شمش‌های فولادی جامد ساخته می‌شوند که حرارت داده شده و سوراخ می‌شوند تا یک لوله توخالی تشکیل دهند، سپس به ابعاد نهایی نورد یا اکسترود می‌شوند. این فرآیند لوله‌ای بدون درز جوش تولید می‌کند که استحکام، یکنواختی و قابلیت مهار فشار برتری دارد. لوله‌های بدون درز از قطرهای کوچک ۱/۸ اینچ تا ۲۴ اینچ یا بزرگتر در دسترس هستند.

• مزایای کلیدی: بالاترین ظرفیت فشار، مقاومت عالی در برابر خوردگی به دلیل عدم وجود درز جوش، ضخامت دیواره یکنواخت، مقاومت خستگی برتر، و بدون خطر عیوب مرتبط با درز.
• محدودیت‌ها: هزینه بالاتر نسبت به لوله‌های جوشی، محدود به قطرهای کوچکتر، و زمان تولید طولانی‌تر.
• کاربردهای معمول: سیستم‌های نفت و گاز با فشار بالا، دیگ‌های نیروگاهی، فرآوری شیمیایی، سرویس‌های حیاتی که خرابی در آنها قابل قبول نیست، و کاربردهایی که نیاز به مقاومت خستگی برتر دارند.

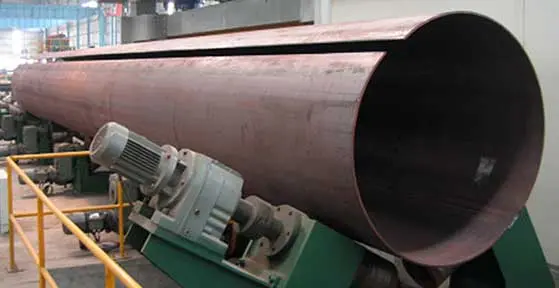

۱.۲ لوله‌های جوش مقاومتی الکتریکی (ERW)

لوله‌های ERW با شکل‌دهی سرد کلاف‌های فولادی به شکل استوانه‌ای و جوشکاری درز طولی با استفاده از جوش مقاومتی الکتریکی با فرکانس بالا تولید می‌شوند. این فرآیند لوله‌ای دقیق، مقرون‌به‌صرفه با دقت ابعادی عالی ایجاد می‌کند. لوله‌های ERW معمولاً از ۱/۸ اینچ تا ۲۴ اینچ قطر تولید می‌شوند، اگرچه برخی کارخانه‌ها می‌توانند سایزهای بزرگ‌تری تولید کنند.

• مزایای کلیدی: مقرون‌به‌صرفه، ابعاد دقیق، سطح داخلی صاف، طول‌های بلند تا ۸۰ فوت، کیفیت ثابت، و کیفیت جوش عالی در صورت تولید صحیح.
• محدودیت‌ها: عموماً محدود به حداکثر قطر ۲۴ اینچ، رتبه‌بندی فشار کمتر نسبت به لوله‌های بدون درز در برخی کاربردها، نگرانی‌های کیفی تاریخی با لوله‌های قبل از ۱۹۷۰، و پتانسیل مشکلات مرتبط با درز در صورت تولید نادرست.
• کاربردهای معمول: انتقال آب و گاز، کاربردهای سازه‌ای، سیستم‌های کم‌فشار، خطوط لوله نفت و گاز، و لوله‌کشی صنعتی عمومی.

۱.۳ لوله‌های جوش قوسی زیرپودری طولی (LSAW)

لوله‌های LSAW با شکل‌دهی ورق‌های فولادی به شکل استوانه‌ای و جوشکاری درز طولی با استفاده از جوش قوسی زیرپودری تولید می‌شوند. این فرآیند جوش‌های با کیفیت بالا تولید می‌کند که قادر به تحمل فشارهای بالا هستند. لوله‌های LSAW در قطرهای بزرگ از حدود ۱۶ اینچ تا ۶۰ اینچ یا بیشتر در دسترس هستند.

• مزایای کلیدی: کیفیت جوش عالی، ظرفیت فشار بالا، امکان دیواره ضخیم، به عنوان تنها نوع لوله مجاز در مناطق پرخطر تحت برخی استانداردها شناخته شده است، و کیفیت برتر برای کاربردهای حیاتی.
• محدودیت‌ها: هزینه بالاتر از ERW، محدود به طول‌های ۴۰ فوت (محدودیت طول ورق)، و زمان تولید طولانی‌تر نسبت به ERW.
• کاربردهای معمول: خطوط لوله نفت و گاز دوربرد، کاربردهای فشار بالا، پروژه‌های فراساحلی، مناطقی که نیاز به حداکثر ایمنی دارند، و خطوط انتقال حیاتی.

۱.۴ لوله‌های جوش قوسی زیرپودری مارپیچ (SSAW)

لوله‌های SSAW با شکل‌دهی مارپیچی کلاف‌های فولادی به شکل لوله و جوشکاری درز مارپیچ با استفاده از جوش قوسی زیرپودری تولید می‌شوند. طراحی مارپیچ امکان تولید قطرهای بزرگ از کلاف‌های باریک‌تر را فراهم می‌کند. لوله‌های SSAW در قطرهای بزرگ از ۲۴ اینچ تا ۶۰ اینچ یا بیشتر در دسترس هستند.

• مزایای کلیدی: مقرون‌به‌صرفه، گزینه‌های قطر انعطاف‌پذیر، سرعت تولید سریع، و توانایی تولید قطرهای بزرگ از کلاف‌های به راحتی در دسترس.
• محدودیت‌ها: طول جوش بیشتر (تقریباً ۱.۳ برابر طول لوله)، پتانسیل عیوب جوش، پذیرش محدود در برخی حوزه‌های قضایی برای انتقال اصلی، و تحلیل تنش پیچیده‌تر.
• کاربردهای معمول: انتقال آب، سیستم‌های کم‌فشار، شمع‌کوبی، خطوط توزیع در برخی کشورها، و کاربردهای کمتر حیاتی.

۲. انتخاب لوله مناسب قبل از نصب

انتخاب صحیح لوله پایه و اساس یک نصب موفق است. عوامل زیر باید در مرحله مهندسی ارزیابی شوند تا اطمینان حاصل شود که نوع لوله انتخابی تمام الزامات عملیاتی را برآورده می‌کند.

۲.۱ عوامل طراحی و عملیاتی

• فشار: سیستم‌های فشار بالا معمولاً به لوله‌های بدون درز یا LSAW نیاز دارند. لوله‌های ERW و SSAW ممکن است برای کاربردهای فشار پایین‌تر مناسب باشند. فشار طراحی باید به دقت در برابر رتبه‌بندی فشار لوله بر اساس ASME B31.3، B31.4 یا B31.8 ارزیابی شود.
• دما: دمای عملیاتی بر انتخاب ماده تأثیر می‌گذارد و ممکن است انتخاب بین لوله‌های بدون درز و جوشی را تحت تأثیر قرار دهد. دماهای بالا تنش مجاز را کاهش می‌دهند و ممکن است نیاز به گریدهای ماده خاص داشته باشند.
• خوردگی: لوله‌های بدون درز به دلیل عدم وجود درز جوش، مقاومت برتری در برابر خوردگی ارائه می‌دهند. برای لوله‌های جوشی، انتخاب ماده صحیح و پوشش‌دهی حیاتی است. محیط‌های خورنده ممکن است نیاز به آلیاژهای مقاوم به خوردگی یا حفاظت اضافی داشته باشند.
• نوع سیال: سیالات خورنده، ترش یا ساینده ممکن است نیاز به مواد لوله خاص داشته باشند (به عنوان مثال، فولادهای منطبق با NACE برای سرویس ترش). ویژگی‌های سیال باید در انتخاب ماده در نظر گرفته شود.
• استانداردهای پروژه: ASME B31.4 (خطوط لوله مایع)، B31.8 (خطوط لوله گاز) و B31.3 (لوله‌کشی فرآیندی) الزامات متفاوتی دارند. رعایت کد قابل اجرا اجباری است.
• هزینه: ERW به طور کلی مقرون‌به‌صرفه‌ترین گزینه است و پس از آن SSAW، LSAW و بدون درز قرار دارند. ملاحظات هزینه باید با الزامات عملکرد متعادل شود.
• در دسترس بودن: در دسترس بودن سایزها و گریدهای خاص ممکن است بر انتخاب تأثیر بگذارد. لوله ERW بالای ۲۴ اینچ غیرمعمول است و لوله بدون درز در قطرهای بزرگ ممکن است زمان تحویل طولانی‌تری داشته باشد.
• حمل و نقل: در دسترس بودن تجهیزات حمل و نقل و جابجایی برای طول‌های بلند یا قطرهای بزرگ باید در نظر گرفته شود. طول ۴۰ فوتی لوله LSAW ممکن است نیاز به اتصالات بیشتری در هر مایل داشته باشد.

۲.۲ راهنمای انتخاب بر اساس کاربرد

• انتقال گاز با فشار بالا: لوله‌های LSAW یا بدون درز معمولاً برای مناطق کلاس ۱ و ۲ ترجیح داده می‌شوند. این نوع‌ها بالاترین سطح ایمنی و قابلیت اطمینان را برای انتقال گاز حیاتی فراهم می‌کنند.
• خطوط لوله مایع: لوله ERW معمولاً برای قطرهای تا ۲۴ اینچ استفاده می‌شود. خطوط بزرگ‌تر از LSAW یا SSAW استفاده می‌کنند. انتخاب به فشار، زمین و عوامل محیطی بستگی دارد.
• انتقال آب: لوله‌های ERW یا SSAW راه‌حل‌های مقرون‌به‌صرفه‌ای برای خطوط انتقال آب که فشارها معمولاً پایین‌تر هستند، ارائه می‌دهند.
• کاربردهای سازه‌ای: لوله ERW به دلیل دقت ابعادی و مقرون‌به‌صرفه بودن برای شمع‌کوبی، تکیه‌گاه‌های سازه‌ای و سایر کاربردهای غیرفشاری به طور گسترده استفاده می‌شود.
• فراساحلی/آب‌های عمیق: لوله‌های LSAW یا بدون درز معمولاً برای کاربردهای فراساحلی به دلیل شرایط سخت و پیامدهای بالای خرابی مورد نیاز هستند.

۳. دریافت، بازرسی و انبارداری

بازرسی دریافت و انبارداری صحیح برای حفظ یکپارچگی لوله قبل از نصب حیاتی است. خط لوله باید به گونه‌ای جابجا و انبار شود که از آسیب به بدنه لوله، انتهاها و پوشش‌ها جلوگیری شود.

۳.۱ بازرسی دریافت

• بازرسی چشمی: بررسی آسیب‌های قابل مشاهده، فرورفتگی، بریدگی یا تغییر شکل. اطمینان از صافی لوله و عاری بودن از عیوب. هرگونه آسیب باید مستند و گزارش شود.
• تأیید ماده: تأیید مطابقت لوله با سفارش خرید و مشخصات پروژه. تأیید اندازه، گرید، جدول‌بندی و ضخامت دیواره در برابر سفارش.
• گواهی‌های کارخانه: بررسی گزارش‌های آزمایش کارخانه (MTR) برای تأیید گرید ماده، ترکیب شیمیایی و خواص مکانیکی مطابق با استاندارد قابل اجرا (به عنوان مثال، API 5L). اطمینان از کامل و قابل ردیابی بودن MTRها.
• نشانه‌گذاری لوله: تأیید اینکه لوله به درستی با نام سازنده، اندازه، گرید، شماره حرارت و سایر اطلاعات مورد نیاز بر اساس استاندارد قابل اجرا نشانه‌گذاری شده است.
• بازرسی پوشش: بررسی اینکه پوشش‌ها (به عنوان مثال، FBE، 3LPE، 3LPP) سالم و عاری از آسیب هستند. هرگونه آسیب پوشش باید قبل از نصب تعمیر شود.
• حفاظت انتها: تأیید اینکه انتهای لوله با کلاهک‌های پلاستیکی یا سایر روش‌های تأیید شده برای جلوگیری از آسیب و آلودگی محافظت شده است.

۳.۲ بهترین روش‌های انبارداری

• چیدمان لوله: انبار کردن لوله‌ها روی قفسه‌ها یا تختال‌ها حداقل ۴ اینچ بالاتر از زمین برای جلوگیری از تماس با رطوبت. اطمینان از زهکشی مناسب منطقه انبار.
• ارتفاع چیدمان: محدود کردن ارتفاع چیدمان برای جلوگیری از تغییر شکل. یک راهنمای کلی محدود کردن ارتفاع چیدمان به ۵-۶ لایه بسته به قطر است.
• حفاظت از گرید: در هنگام چیدمان، از نوارهای چوبی یا سایر مواد محافظ بین لایه‌ها برای جلوگیری از آسیب پوشش و آلودگی استفاده کنید.
• کلاهک‌های انتهایی: حفظ کلاهک‌های محافظ روی انتهای لوله برای جلوگیری از ورود زباله و رطوبت. در صورت آسیب دیدن کلاهک‌ها، آنها را تعویض کنید.
• حفاظت از پوشش: محافظت از لوله‌های انبار شده در برابر نور مستقیم خورشید و اشعه UV برای جلوگیری از تخریب پوشش. در صورت لزوم از برزنت یا پوشش استفاده کنید.

۴. بهترین روش‌های جابجایی لوله

جابجایی نامناسب یکی از عوامل اصلی آسیب به لوله در حین ساخت است. تمام عملیات جابجایی باید با دقت انجام شود تا از لوله و پوشش آن در برابر آسیب محافظت شود.

۴.۱ روش‌های بلند کردن

• تسمه‌ها: استفاده از تسمه‌های پارچه‌ای یا مصنوعی با ظرفیت بار کافی. اجتناب از طناب‌های سیمی یا زنجیر که می‌توانند به پوشش آسیب برسانند.
• توزیع‌کننده‌های بلند کردن: استفاده از میله‌های توزیع کننده برای جلوگیری از خمش لوله و تمرکز تنش در حین عملیات بلند کردن.
• جرثقیل‌ها و لیفتراک‌ها: اطمینان از اینکه تجهیزات ظرفیت کافی دارند و توسط پرسنل واجد شرایط هدایت می‌شوند. انجام بازرسی روزانه تجهیزات بلند کردن.
• جلوگیری از آسیب پوشش: استفاده از پد یا مواد محافظ در تمام نقاط تماس بین تسمه و پوشش لوله. هرگز اجازه ندهید زنجیر یا طناب سیمی مستقیماً با لوله پوشش داده شده تماس پیدا کند.
• لوله‌های با قطر بزرگ: استفاده از تجهیزات بلند کردن تخصصی و اطمینان از توزیع صحیح بار برای جلوگیری از بیضی‌شدگی و تغییر شکل لوله.

۴.۲ چیدمان (Stringing)

چیدمان فرآیند قرار دادن بخش‌های لوله در طول مسیر خط لوله است. ملاحظات کلیدی عبارتند از:

• برنامه‌ریزی مسیر: قرار دادن لوله‌ها به ترتیبی که با برنامه جوشکاری مطابقت داشته باشد تا جابجایی به حداقل برسد.
• حفاظت: قرار دادن لوله‌ها روی تختال‌های چوبی یا زیرسازی برای دور نگه داشتن آنها از زمین و محافظت از پوشش.
• حفاظت محیطی: اجتناب از قرار دادن لوله‌ها در مناطقی که مستعد سیل، آلودگی یا آسیب ناشی از ترافیک ساخت هستند.
• ایمنی: اطمینان از اینکه عملیات چیدمان مسیرهای دسترسی را مسدود نمی‌کند یا خطراتی برای پرسنل و تجهیزات ایجاد نمی‌کند.

۵. اتصال و هم‌ترازی لوله

اتصال و هم‌ترازی صحیح برای دستیابی به جوش‌های با کیفیت و حفظ یکپارچگی خط لوله ضروری است.

۵.۱ پارامترهای کلیدی اتصال

• هم‌ترازی: انتهای لوله باید در محدوده تلرانس‌های مشخص شده توسط روش جوشکاری هم‌تراز شود. عدم هم‌ترازی باعث تمرکز تنش و عیوب جوش می‌شود.
• بیضی‌شدگی: لوله‌ها باید گرد باشند. بیضی‌شدگی بیش از حد می‌تواند باعث مشکلات اتصال شود. بررسی بیضی‌شدگی و اصلاح با استفاده از گیره‌های هم‌تراز یا منبسط‌کننده‌های مکانیکی.
• فاصله ریشه: فاصله بین انتهای لوله باید یکنواخت و در محدوده مشخص شده در مشخصات روش جوشکاری (WPS) باشد. برای جوشکاری API 1104، فاصله ریشه معمولاً ۱/۱۶ تا ۱/۸ اینچ بسته به روش است.
• ناهم‌ترازی بالا-پایین: ناهم‌ترازی بالا-پایین داخلی و خارجی باید به حداقل برسد. برای API 1104، ناهم‌ترازی داخلی نباید از ۱/۸ اینچ تجاوز کند.
• آماده‌سازی انتها: پخ‌ها باید به زاویه و وجه ریشه مشخص شده در WPS آماده شوند. زاویه پخ استاندارد معمولاً ۳۷.۵ درجه ± ۲.۵ درجه است.
• بازرسی پخ: بررسی ابعاد پخ و وضعیت سطح قبل از جوشکاری. پخ باید تمیز و عاری از عیوب باشد.
• جوش نقطه‌ای (تاک): اعمال جوش‌های نقطه‌ای کافی برای حفظ هم‌ترازی. جوش‌های نقطه‌ای باید به درستی تمیز شده و در جوش نهایی ادغام شوند. برای جوشکاری خطوط لوله تحت API 1104، جوش‌های نقطه‌ای باید توسط جوشکاران واجد شرایط انجام شوند.
• تکیه‌گاه‌های لوله: استفاده از گیره‌های هم‌تراز داخلی یا خارجی برای حفظ هم‌ترازی در حین جوشکاری. اطمینان از اینکه تکیه‌گاه‌ها تنش اضافی ایجاد نمی‌کنند.

۶. ملاحظات جوشکاری

جوشکاری بحرانی‌ترین عملیات در نصب خط لوله است. روش‌های جوشکاری مناسب و پرسنل واجد شرایط برای کیفیت جوش و یکپارچگی طولانی‌مدت خط لوله ضروری هستند.

۶.۱ مستندات جوشکاری

• WPS (مشخصات روش جوشکاری): یک روش واجد شرایط باید برای تمام جوشکاری‌ها استفاده شود. WPS پارامترهای جوشکاری، طراحی اتصال، پیش‌گرمایش و سایر متغیرهای حیاتی را تعریف می‌کند.
• PQR (سابقه صلاحیت روش): شواهد مستندی ارائه می‌دهد که WPS جوش‌های قابل قبول تولید می‌کند. PQRها باید بر اساس API 1104 یا ASME Section IX صلاحیت شوند.
• صلاحیت جوشکار: تمام جوشکاران باید برای فرآیند، ماده، موقعیت و طراحی اتصال خاص صلاحیت شوند. صلاحیت باید قبل از شروع جوشکاری تأیید شود.

۶.۲ پارامترهای جوشکاری

• پیش‌گرمایش: زمانی که ماده دارای کربن معادل (CE) بیش از ۰.۳۲٪ بر اساس B31.4 باشد، مورد نیاز است. دمای پیش‌گرمایش باید در WPS مشخص شده و در حین جوشکاری کنترل شود.
• دمای بین پاس: باید کنترل شود تا از رشد بیش از حد دانه و ترک خوردگی هیدروژنی جلوگیری شود. حداکثر دمای بین پاس معمولاً در WPS مشخص می‌شود.
• ورودی حرارت: ورودی حرارت بیش از حد می‌تواند خواص ماده را تخریب کند. ورودی حرارت باید محاسبه و بر اساس WPS کنترل شود تا خواص مکانیکی حفظ شود.
• جوشکاری چند پاس: بیشتر جوش‌های خط لوله چند پاس هستند. هر پاس باید قبل از پاس بعدی تمیز و بازرسی شود تا جوش‌های بدون عیب تضمین شوند.
• پاس ریشه: باید به نفوذ کامل دست یابد. برای API 1104، پاس ریشه باید با الکترود سلولزی (به عنوان مثال، E6010 یا E7010) برای کاربردهای خط لوله انجام شود.
• پاس‌های پرکننده: پاس‌های پرکننده باید به همجوشی کامل و ساختار جوش یکنواخت دست یابند. توالی و تکنیک مناسب ضروری است.
• پاس رویه (کپ): پاس نهایی باید یک پروفیل صاف و کمی محدب با تقویت مناسب ارائه دهد. پاس‌های رویه باید عاری از زیربریدگی و تقویت بیش از حد باشند.

۶.۳ تفاوت‌های جوشکاری بر اساس نوع لوله

• لوله ERW: درز جوش از قبل در حین تولید وجود دارد. جوشکاری اتصالات ERW مشابه سایر انواع لوله است، اما باید در ناحیه درز برای اطمینان از همجوشی مناسب دقت شود.
• لوله LSAW و SSAW: درز جوش باید در هنگام جهت‌دهی لوله برای جوشکاری در نظر گرفته شود. درز باید به گونه‌ای قرار گیرد که با سایر اتصالات جوش تداخل نداشته باشد.
• لوله بدون درز: هیچ درزی برای در نظر گرفتن وجود ندارد. روش‌های جوشکاری ممکن است کمی ساده‌تر باشند، اما تمام الزامات دیگر یکسان است.
• جوشکاری مواد ناهمگن: هنگام جوشکاری لوله با گریدهای مواد مختلف (به عنوان مثال، API 5L X42 به ASTM A106)، روش جوشکاری باید برای گروه‌های S-Number درگیر صلاحیت شود. هر دو ماده معمولاً S-1، Group 1 هستند و PQR برای ماده P-1 برای مواد S-1 صلاحیت دارد.

۷. بازرسی در حین نصب

بازرسی در حین نصب اطمینان حاصل می‌کند که تمام فعالیت‌های جوشکاری و ساخت با استانداردهای کیفی مورد نیاز مطابقت دارند. یک برنامه بازرسی جامع برای یکپارچگی خط لوله ضروری است.

برای جوشکاری خطوط لوله، بازرسی باید الزامات API 1104 را دنبال کند. این شامل معیارهای پذیرش برای عیوب جوش و الزامات تعمیر جوش است. تمام NDT باید توسط پرسنل واجد شرایط با استفاده از تجهیزات کالیبره شده انجام شود.

۸. تست فشار

تست فشار تأیید نهایی یکپارچگی خط لوله قبل از راه‌اندازی است. تمام خطوط لوله باید بر اساس الزامات کد قابل اجرا تست شوند تا ایمنی و قابلیت اطمینان تضمین شود.

۸.۱ تست هیدرواستاتیک

• هدف: تأیید یکپارچگی خط لوله و عدم نشتی. تست هیدرواستاتیک روش ترجیحی برای اکثر خطوط لوله است.
• فشار تست: به طور کلی حداقل ۱.۲۵ برابر فشار طراحی برای خطوط لوله B31.4 و B31.8. فشار تست باید برای مدت زمان مشخص شده حفظ شود.
• مدت زمان تست: مطابق با کد و الزامات پروژه، معمولاً ۲ تا ۲۴ ساعت بسته به طول خط لوله و کلاس.
• کیفیت آب: آب تست باید تمیز، کم‌کلر و مناسب برای ماده لوله باشد تا از خوردگی یا آلودگی جلوگیری شود.
• ایمنی: پرسنل باید در طول فشاردهی از منطقه تست خارج شوند. موانع ایمنی و تابلوهای هشدار باید در محل نصب شوند.

۸.۲ تست پنوماتیک

• زمان استفاده: به طور کلی محدود به سیستم‌های کم‌فشار یا جایی که آب امکان‌پذیر نیست. تست پنوماتیک خطرناک‌تر است و نیاز به اقدامات احتیاطی اضافی دارد.
• ایمنی: تست پنوماتیک خطر بیشتری نسبت به تست هیدرواستاتیک دارد و نیاز به اقدامات ایمنی اضافی از جمله شیرهای کاهش فشار و مناطق انفجار دارد.
• فشار تست: معمولاً کمتر از فشار تست هیدرواستاتیک، اغلب ۱.۱ برابر فشار طراحی.

۸.۳ مستندات تست

• سوابق تست: مستندسازی فشار تست، مدت زمان و نتایج. سوابق باید برای طول عمر خط لوله نگهداری شوند.
• گزارش‌های نشتی: ثبت هرگونه نشتی و جزئیات تعمیر. تمام نشتی‌ها باید تعمیر و مجدداً تست شوند.
• تأیید: اخذ امضای تأیید از کارفرما یا بازرس مجاز قبل از راه‌اندازی.

۹. حفاظت در برابر خوردگی

خوردگی تهدید اصلی برای یکپارچگی طولانی‌مدت خط لوله است. یک سیستم حفاظت در برابر خوردگی جامع باید در طول عمر مفید خط لوله نصب و نگهداری شود.

۹.۱ پوشش‌ها

• اپوکسی ذوب شده (FBE): پوشش نازک مبتنی بر اپوکسی که روی لوله گرم شده اعمال می‌شود. چسبندگی عالی و مقاومت در برابر خوردگی را برای اکثر محیط‌ها فراهم می‌کند.
• سه لایه پلی‌اتیلن/پلی‌پروپیلن (3LPE/3LPP): سیستم پوشش چندلایه که حفاظت مکانیکی و مقاومت در برابر خوردگی را فراهم می‌کند. معمولاً برای محیط‌های شدید و کاربردهای فراساحلی استفاده می‌شود.
• قیر زغال سنگ: پوشش سنتی که اکنون تا حد زیادی با فناوری‌های جدیدتر به دلیل نگرانی‌های زیست‌محیطی جایگزین شده است.
• تست هالیدی: بازرسی الکتریکی برای تشخیص سوراخ‌های کوچک یا هالیدی در پوشش. تمام خطوط لوله باید پس از پوشش‌دهی تست هالیدی شوند تا از پوشش کامل اطمینان حاصل شود.

۹.۲ حفاظت کاتدی

• هدف: حفاظت الکتروشیمیایی لوله را با تبدیل آن به کاتد در یک مدار الکتروشیمیایی فراهم می‌کند و از خوردگی جلوگیری می‌کند.
• آندهای فداکار: برای خطوط لوله کوچکتر یا جایی که برق خارجی در دسترس نیست استفاده می‌شود. آندها برای محافظت از لوله مصرف می‌شوند.
• جریان اعمالی: برای خطوط لوله بزرگ‌تر که نیاز به حفاظت بیشتری دارند استفاده می‌شود. برق خارجی برای هدایت جریان حفاظتی اعمال می‌شود.
• پایش: سیستم‌های حفاظت کاتدی باید به طور منظم برای اطمینان از اثربخشی و تنظیم در صورت نیاز پایش شوند.

۹.۳ پوشش اتصالات میدانی

• نواحی جوش محیطی: آسیب‌پذیرترین ناحیه برای خوردگی. اتصالات میدانی باید بلافاصله پس از بازرسی جوش پوشش‌دهی شوند.
• روش‌ها: اپوکسی مایع، آستین‌های جمع‌شونده حرارتی، یا سایر سیستم‌های تأیید شده مناسب برای پوشش لوله.
• بازرسی: اتصالات میدانی باید برای اطمینان از کاربرد و پوشش مناسب بازرسی شوند. تست هالیدی معمولاً مورد نیاز است.

۱۰. چالش‌های نصب برای انواع مختلف لوله

هر نوع لوله چالش‌های نصب منحصر‌به‌فردی را ارائه می‌دهد که باید در طول برنامه‌ریزی و اجرا مورد توجه قرار گیرد. درک این چالش‌ها به توسعه استراتژی‌های نصب مؤثر کمک می‌کند.

۱۰.۱ نصب لوله ERW

• جابجایی: بیشتر مستعد آسیب به درز جوش است. با دقت جابجا کنید و از ضربه به ناحیه درز اجتناب کنید.
• جوشکاری: درز جوش باید در حین اتصال به درستی جهت‌دهی شود. درز باید به گونه‌ای قرار گیرد که تنش در حین جوشکاری به حداقل برسد.
• تست فشار: برخی استانداردها حداکثر فشار تست را برای لوله ERW به ۹۵٪ لوله بدون درز محدود می‌کنند. الزامات کد را تأیید کنید.
• محدودیت‌ها: برای نصب HDD یا پل توصیه نمی‌شود. در صورت امکان در ایستگاه‌های کمپرسور اجتناب کنید.

۱۰.۲ نصب لوله LSAW

• جابجایی: محدود به طول‌های ۴۰ فوت. اتصالات بیشتر در هر مایل، افزایش الزامات جوشکاری و بازرسی.
• جوشکاری: درز طولی باید به گونه‌ای قرار گیرد که با جوش‌های محیطی تداخل نداشته باشد. برنامه‌ریزی دقیق مورد نیاز است.
• دیواره‌های ضخیم: ممکن است نیاز به پیش‌گرمایش و عملیات حرارتی پس از جوش داشته باشند. جوشکاری دیواره ضخیم زمان بیشتری می‌برد و نیاز به کنترل دقیق روش دارد.

۱۰.۳ نصب لوله SSAW

• هندسه: بیشتر مستعد بیضی‌شدگی و تغییرات ابعادی است. بررسی دقیق قبل از جوشکاری مورد نیاز است.
• طول جوش: طول جوش بیشتر از LSAW. زمان جوشکاری بیشتر برای هر اتصال مورد نیاز است.
• جهت‌گیری تنش: درز مارپیچ دارای ویژگی‌های تنش متفاوتی است. ارزیابی مهندسی ممکن است برای کاربردهای حیاتی مورد نیاز باشد.
• محدودیت‌ها: برخی استانداردها SSAW را به طبقه‌بندی مناطق خاص محدود می‌کنند (به عنوان مثال، مناطق کلاس ۳ و ۴). انطباق با کد را تأیید کنید.

۱۰.۴ نصب لوله بدون درز

• جابجایی: هیچ درز جوشی برای در نظر گرفتن وجود ندارد. جابجایی معمولاً آسان‌تر و خطر آسیب به درز کمتر است.
• هزینه: گران‌تر است. معمولاً فقط در جایی که فشار، دما یا شرایط سرویس ایجاب می‌کند استفاده می‌شود.
• مزایا: بالاترین رتبه‌بندی فشار. بدون محدودیت مرتبط با درز. ایده‌آل برای کاربردهای حیاتی.

۱۱. اشتباهات رایج نصب

درک و اجتناب از اشتباهات رایج نصب برای موفقیت پروژه‌های خط لوله ضروری است. موارد زیر رایج‌ترین خطاهایی هستند که در طول ساخت خط لوله رخ می‌دهند.

۱۱.۱ هم‌ترازی ضعیف

• پیامد: تمرکز تنش، عیوب جوش، ترک خوردگی خستگی و خرابی احتمالی سرویس.
• پیشگیری: استفاده از گیره‌های هم‌تراز و تأیید هم‌ترازی قبل و در حین جوشکاری. بازرسی منظم اطمینان می‌دهد که هم‌ترازی حفظ می‌شود.

۱۱.۲ فاصله ریشه نادرست

• پیامد: عدم نفوذ یا سوختگی، منجر به عیوب جوش و نشتی احتمالی.
• پیشگیری: استفاده از گیج‌های جوشکاری برای تأیید فاصله ریشه. بررسی فاصله در چندین نقطه در اطراف محیط.

۱۱.۳ پخ‌های آسیب‌دیده

• پیامد: آلودگی و همجوشی ضعیف، ایجاد عیوب جوش و کاهش استحکام اتصال.
• پیشگیری: محافظت از پخ‌ها با کلاهک. تعمیر آسیب قبل از جوشکاری. بازرسی پخ‌ها قبل از هر جوش.

۱۱.۴ بلند کردن نامناسب

• پیامد: آسیب لوله، شکست پوشش، آسیب به پرسنل و تغییر شکل احتمالی لوله.
• پیشگیری: استفاده از تسمه‌ها و پدهای مناسب. اطمینان از اینکه تجهیزات برای بار رتبه‌بندی شده‌اند. پیروی از برنامه‌های بلند کردن.

۱۱.۵ روش جوشکاری اشتباه

• پیامد: عیوب جوش، کاهش استحکام اتصال و خرابی احتمالی.
• پیشگیری: همیشه از WPS واجد شرایط استفاده کنید. صلاحیت جوشکار را تأیید کنید. بررسی روش‌ها قبل از هر شیفت.

۱۱.۶ عدم بازرسی

• پیامد: عیوب تشخیص داده نشده منجر به خرابی در سرویس و تعمیرات پرهزینه.
• پیشگیری: پیروی از برنامه بازرسی. استفاده از پرسنل NDT واجد شرایط. مستندسازی تمام بازرسی‌ها.

۱۱.۷ تست هیدرواستاتیک نادرست

• پیامد: آسیب فشار بیش از حد یا ناتوانی در تشخیص نشتی. احتمال خرابی لوله در حین تست.
• پیشگیری: پیروی از الزامات کد و روش تست. تأیید فشار تست و مدت زمان.

۱۱.۸ انبارداری ضعیف

• پیامد: آسیب لوله، خوردگی، از دست دادن پوشش و آلودگی.
• پیشگیری: انبار کردن روی تختال‌ها با پشتیبانی مناسب. محافظت از پوشش. تمیز و منظم نگه داشتن منطقه انبار.

۱۱.۹ آسیب پوشش

• پیامد: خطر خوردگی، کاهش عمر مفید و خرابی احتمالی خط لوله.
• پیشگیری: جابجایی با دقت. تعمیر فوری آسیب. استفاده از مواد محافظ در حین جابجایی.

۱۱.۱۰ خطاهای مستندسازی

• پیامد: از دست دادن قابلیت ردیابی، مسائل نظارتی و ناتوانی در تأیید انطباق.
• پیشگیری: حفظ سوابق کامل. استفاده از روش‌های کنترل اسناد. بررسی منظم مستندات.

۱۲. الزامات ایمنی

نصب خط لوله یک فعالیت پرخطر است که نیاز به رعایت دقیق پروتکل‌های ایمنی دارد. ایمنی باید اولویت اصلی برای تمام پرسنل درگیر در پروژه باشد.

• PPE: کلاه ایمنی، عینک ایمنی، کفش فولادی، دستکش و لباس با دید بالا برای تمام پرسنل اجباری است.
• فضاهای محدود: در صورت ورود به لوله یا ترانشه، از روش‌های ورود به فضای محدود و پایش گاز استفاده کنید. اطمینان از تهویه مناسب.
• مجوزهای کار گرم: برای تمام جوشکاری و سنگ‌زنی مورد نیاز است. شامل نگهبان آتش و تجهیزات اطفاء حریق. حفظ مجوزها برای مدت زمان کار.
• ایمنی بلند کردن: استفاده از تجهیزات بلند کردن رتبه‌بندی شده. بازرسی تسمه‌ها، زنجیرها و تجهیزات بلند کردن قبل از استفاده. حفظ مناطق پاک زیر بارهای معلق.
• ایمنی جوشکاری: استفاده از تهویه مناسب. محافظت در برابر قوس الکتریکی. دور نگه داشتن مواد قابل اشتعال از منطقه کار. استفاده از پرده‌های جوشکاری در صورت لزوم.
• ایمنی تست فشار: خارج کردن تمام پرسنل از منطقه تست در طول تست فشار. استفاده از موانع ایمنی. تعیین افسر ایمنی تست.

۱۳. چک‌لیست بازرسی

۱۴. سوالات متداول

۱۵. منابع و مراجع بین‌المللی

مراجع معتبر بین‌المللی زیر در تهیه این راهنمای مهندسی استفاده شده‌اند. این مراجع نشان‌دهنده بهترین روش‌های پذیرفته شده بین‌المللی برای نصب خطوط لوله فولادی هستند.
