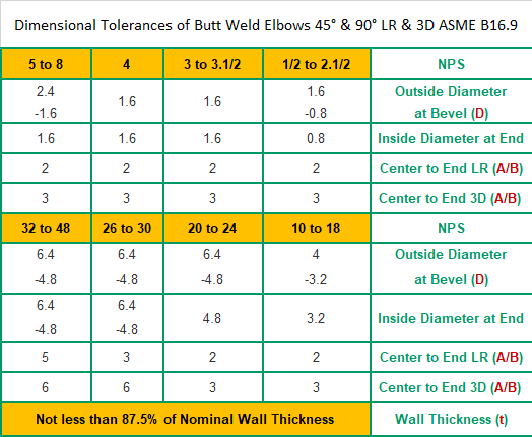

جدول ابعاد زانوییهای جوشی مطابق ASME B16.9

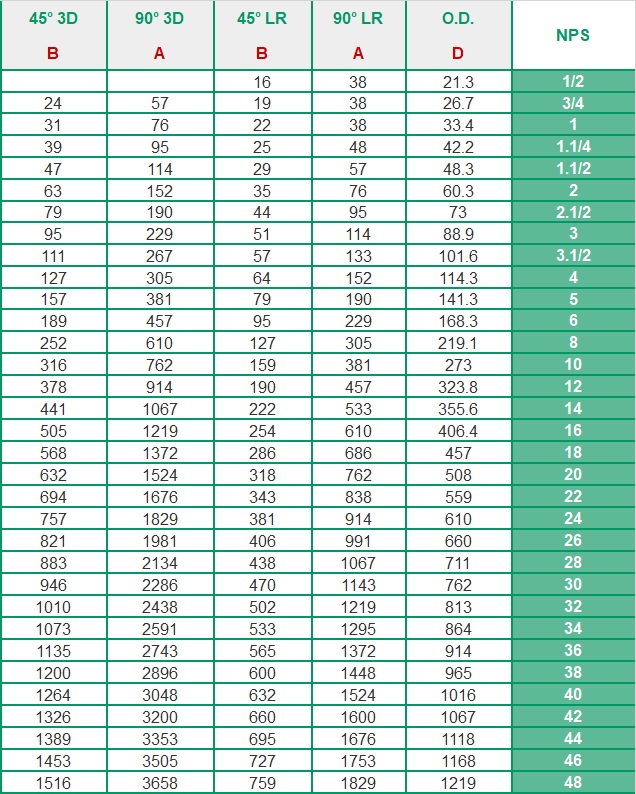

جدول 3D /LD/90°/45°
کلیه ابعاد بر حسب میلیمتر هستند، مگر آنکه خلاف آن ذکر شده باشد. ضخامت دیواره (T) باید توسط خریدار یا کارفرما مشخص گردد. ابعاد A و B بیانگر فاصله مرکز تا انتهای اتصال (Center-to-End) میباشند.

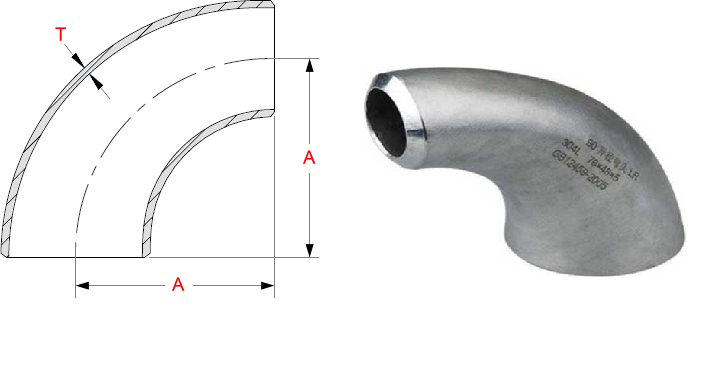

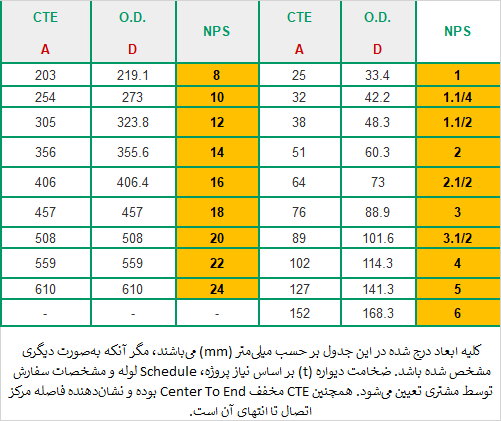

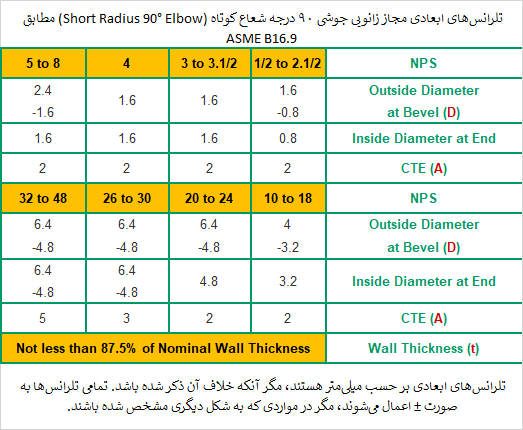

جدول ASME B16.9 - 90° SR

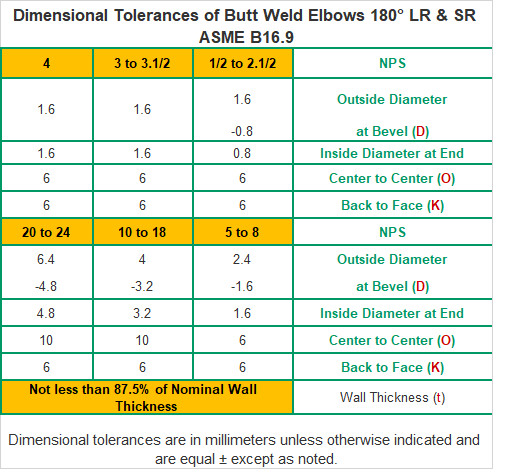

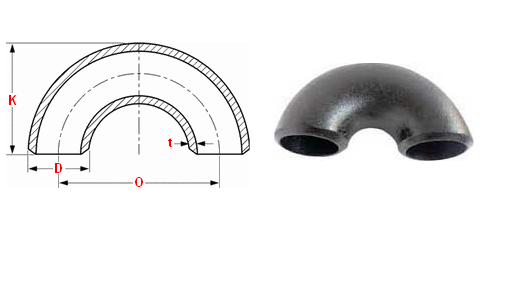

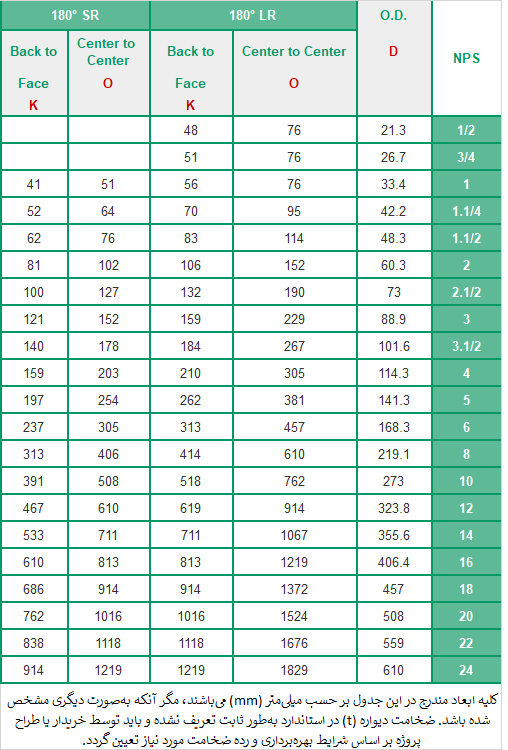

ASME B16.9 - 180° LR & SR

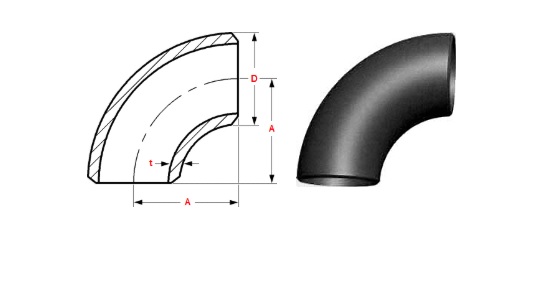

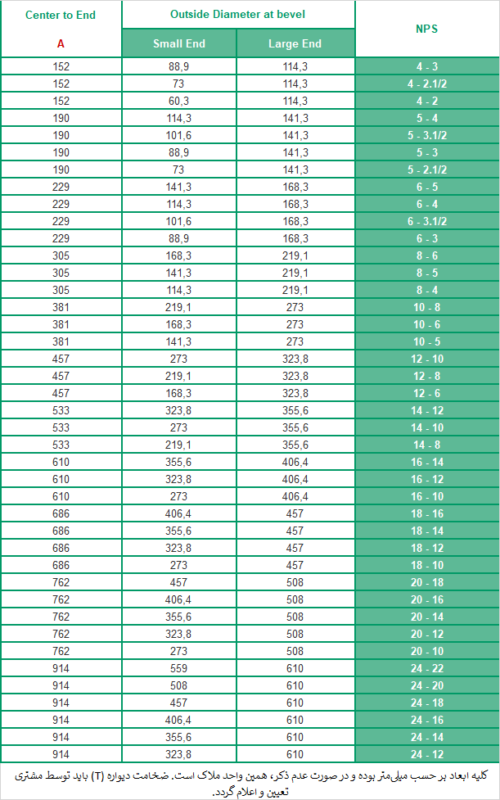

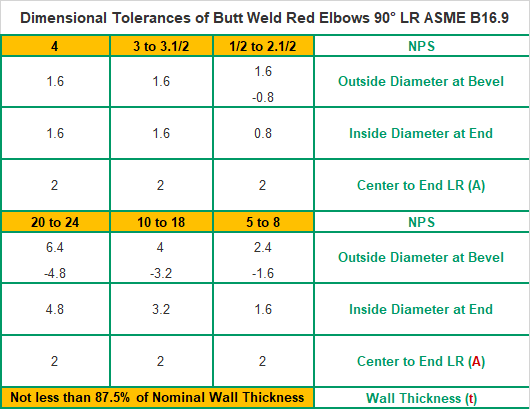

ابعاد زانویی کاهنده جوشی لببهلب (Butt Weld Reducing Elbow) ASME B16.9 - 90° LR

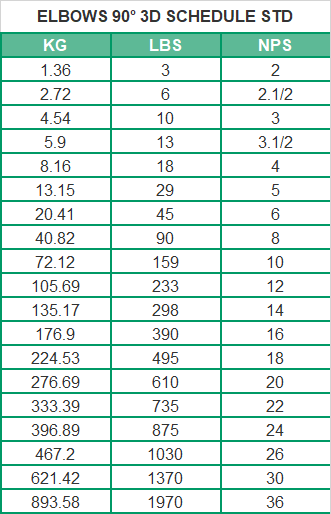

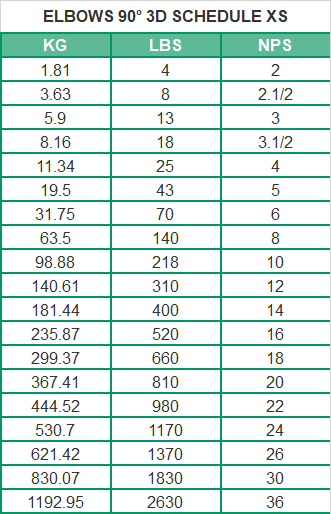

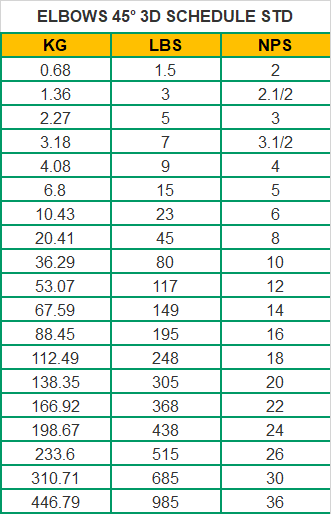

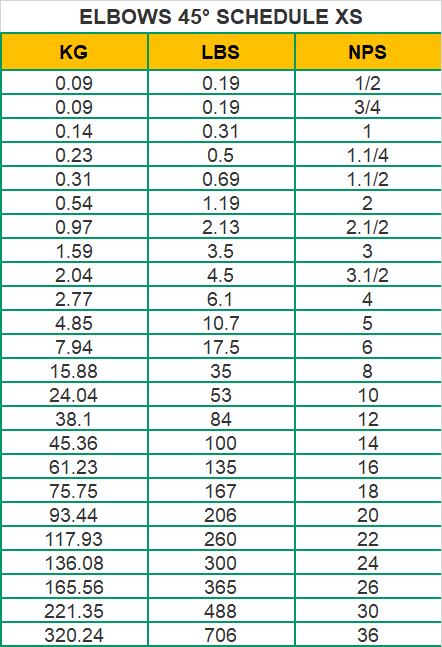

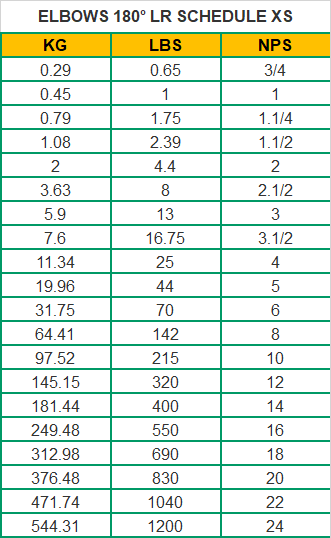

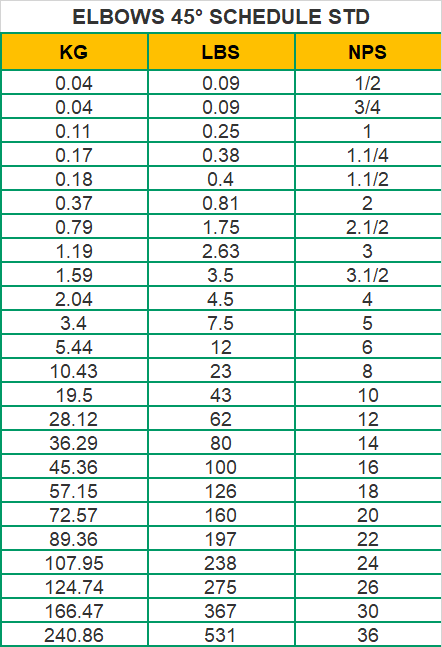

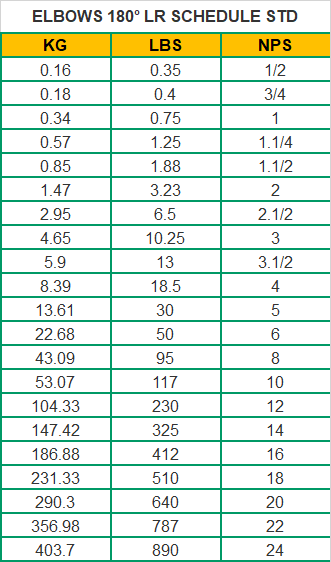

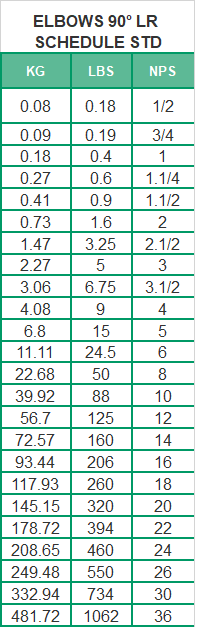

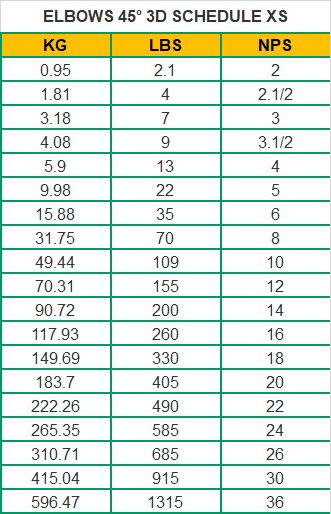

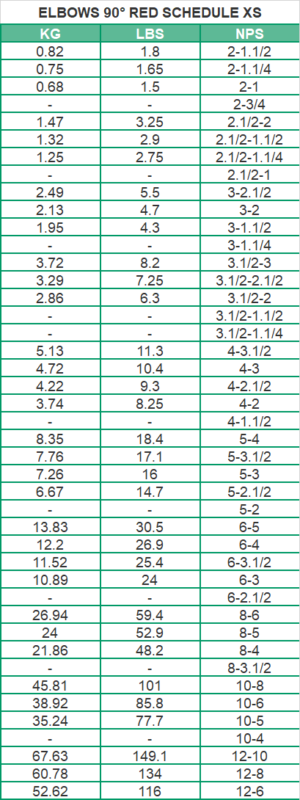

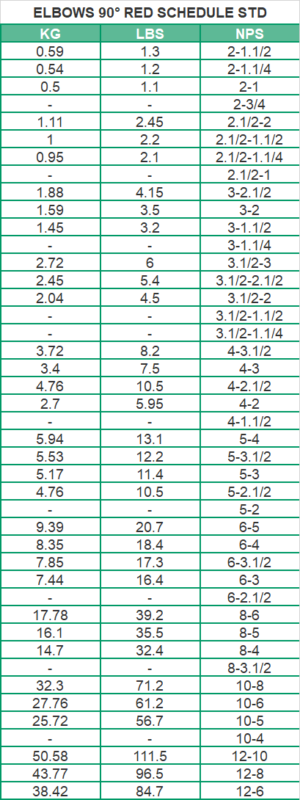

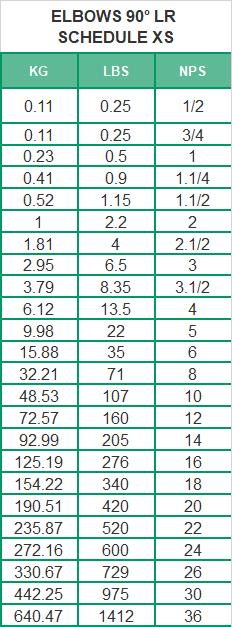

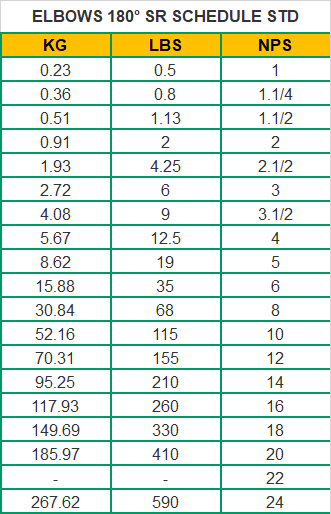

وزن تقریبی زانوییهای جوشی لببهلب
وزن اتصالات جوشی لببهلب (Buttweld Fitting Weights)
استاندارد ASME B16.9 وزن مشخصی برای اتصالات جوشی لببهلب تعیین نمیکند. وزنهای ارائهشده در این صفحه بر اساس اطلاعات تولیدکنندگان تهیه شدهاند و صرفاً به عنوان مقادیر تقریبی و راهنمای مهندسی ارائه میشوند. با توجه به تفاوت در روش ساخت و طراحی، وزن واقعی اتصالات ممکن است بین تولیدکنندگان مختلف متفاوت باشد.
وزنهای ارائهشده در این جداول از اطلاعات شرکت Hackney Ladish, Inc. استخراج شدهاند.
نکته مهم مهندسی:
در محاسبات وزن خطوط لوله (Piping Weight Calculation)، تعیین بار ساپورتها (Pipe Supports) و تهیه فهرست متریال پروژه (MTO)، وزنهای این جدول باید تقریبی در نظر گرفته شوند. در صورت نیاز به دقت بیشتر، وزن واقعی از کاتالوگ سازنده یا دیتاشیت محصول استخراج شود.
توجه: تمام وزنها بر حسب پوند (lbs) و کیلوگرم (kg) ارائه شدهاند و تقریبی یا تخمینی هستند.
