راهنمای جامع پخزنی لوله
بررسی کامل و علمی فرآیند پخزنی لوله، انواع پخ (V، کامپوند V، J، کامپوند J)، روشهای اجرا (دستی، شعله، مکانیکی) و استانداردهای ASME B16.25 و API 1104
فهرست مطالب
۱. مقدمه
پخزنی لوله (Pipe Beveling) یکی از مهمترین مراحل آمادهسازی لولهها برای اتصالات جوشی لب به لب است. در این فرآیند، انتهای لوله به جای اینکه صاف بریده شود، با زاویه مشخص (معمولاً حدود ۳۷٫۵ درجه) برش داده میشود تا یک شیار V شکل ایجاد شود که جوشکار بتواند جوشی عمیق و مستحکم با نفوذ کامل ایجاد کند.
بدون پخزنی مناسب، جوشها معمولاً سطحی، ضعیف و مستعد ترک خوردگی یا نشتی هستند، به ویژه در شرایط فشار و تغییرات دما. به همین دلیل، پخزنی یکی از الزامات اساسی در پروژههای پایپینگ صنعتی محسوب میشود.
نکته کلیدی: پخزنی لوله، یک شیار V شکل در محل اتصال دو لوله ایجاد میکند که به جوشکار اجازه میدهد تا جوشی با نفوذ کامل (Full Penetration Weld) ایجاد کند. این نوع جوش، استحکامی برابر با خود لوله دارد و برای سیستمهای با فشار و دمای بالا ضروری است.
در این مقاله، به بررسی کامل انواع پخ، روشهای اجرا و استانداردهای مرتبط با پخزنی لوله میپردازیم. برای آشنایی با استانداردهای اتصالات جوشی، مقاله تأثیر استاندارد ASME B16.9 بر اتصالات جوشی را مطالعه کنید.
۲. پخزنی چیست و چرا اهمیت دارد؟
پخزنی (Beveling) به فرآیند برش دادن انتهای لوله با زاویه مشخص (معمولاً ۳۰ تا ۳۷٫۵ درجه) گفته میشود. این کار به جای برش صاف (Square Cut) انجام میشود تا یک شیار V شکل ایجاد شود که جوشکار بتواند جوش نفوذ کامل ایجاد کند.
اهمیت پخزنی:
- نفوذ کامل جوش: پخزنی امکان دسترسی جوشکار به ریشه اتصال را فراهم میکند و جوش نفوذ کامل را ممکن میسازد.
- استحکام اتصال: جوش با نفوذ کامل، استحکامی برابر با خود لوله دارد و از شکست در محل اتصال جلوگیری میکند.
- کاهش تمرکز تنش: پخ مناسب، توزیع یکنواخت تنش در محل اتصال را تضمین میکند.
- پیشگیری از نشتی: جوش با کیفیت بالا از نشتی سیال در فشارهای بالا جلوگیری میکند.
- مقاومت در برابر خستگی: پخ مناسب، عمر خستگی اتصال را افزایش میدهد.
نکته فنی: بدون پخزنی مناسب، جوشها معمولاً سطحی، ضعیف و مستعد ترک خوردگی یا نشتی هستند، به ویژه در شرایط فشار و تغییرات دما. بنابراین پخزنی یک الزام اساسی در پروژههای پایپینگ صنعتی است.
۳. انواع پخ لوله
انواع مختلفی از پخ برای کاربردهای مختلف وجود دارد. انتخاب نوع پخ به عواملی مانند ضخامت دیواره لوله، جنس ماده، روش جوشکاری و استاندارد پروژه بستگی دارد.
۴. پخ V شکل و کامپوند V

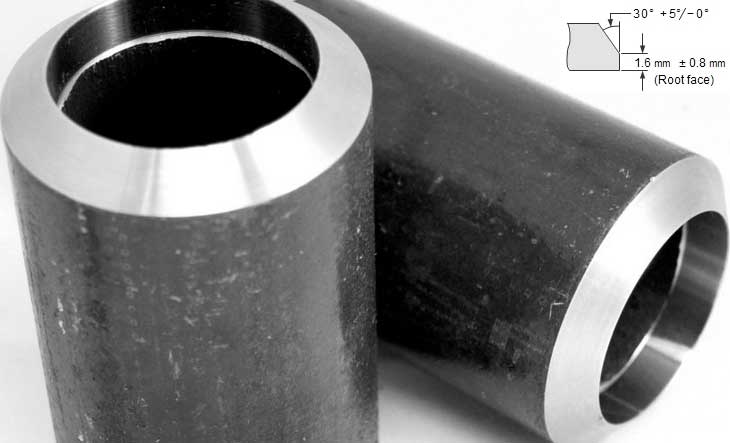

پخ V شکل (V-Bevel) رایجترین نوع پخ در صنعت پایپینگ است. در این نوع پخ، لبه لوله با زاویه مشخص برش داده میشود تا یک شیار V شکل ایجاد شود. زوایای پخ معمولاً ۳۰ درجه و ۳۷٫۵ درجه هستند.
مشخصات فنی پخ V شکل:
- زاویه پخ: ۳۰ تا ۳۷٫۵ درجه
- سطح ریشه (Root Face): ۱٫۶ میلیمتر (با تلرانس ±۰٫۸ میلیمتر)
- شکاف ریشه (Root Gap): ۲ تا ۳ میلیمتر
پخ کامپوند V (Compound V-Bevel) یا پخ V دوگانه، برای لولههای با ضخامت دیواره زیاد استفاده میشود. در این نوع پخ، دو شیار V شکل در دو طرف لبه لوله ایجاد میشود که حجم فلز جوش مورد نیاز را کاهش میدهد و کیفیت جوش را بهبود میبخشد.
کاربرد پخ کامپوند V:
- لولههای با ضخامت دیواره بالا (معمولاً بالای ۲۰ میلیمتر)
- کاهش حجم فلز جوش و صرفهجویی در هزینه
- کاهش تنشهای پسماند در جوش
- بهبود کیفیت جوش در لولههای ضخیم
۵. پخ J شکل و کامپوند J
پخ J شکل (J-Bevel) نوع دیگری از پخ است که در آن مقدار کمتری از مواد حذف میشود و در نتیجه به مواد جوش و سیم جوش کمتری نیاز دارد. این نوع پخ برای لولههای با دیواره ضخیم و نازک قابل اجرا است.
مشخصات فنی پخ J شکل:
- زاویه پخ: ۵ تا ۲۰ درجه
- شکل J مانند در پایین پخ
- حذف مواد کمتر نسبت به پخ V
- مناسب برای جوشکاری خودکار
پخ کامپوند J (Compound J-Bevel) یا پخ J دوگانه، فقط برای لولههای با دیواره بسیار ضخیم قابل اجرا است. این نوع پخ ترکیبی از دو پخ J شکل است که در دو طرف لبه لوله ایجاد میشود و حجم فلز جوش را به حداقل میرساند.
مزایای پخ J شکل:
- کاهش مصرف مواد جوش و سیم جوش
- کاهش زمان جوشکاری
- کاهش تنشهای پسماند
- کیفیت بالاتر جوش در لولههای ضخیم
نکته فنی: انتخاب بین پخ V و J به عوامل مختلفی مانند ضخامت دیواره، نوع ماده، روش جوشکاری (دستی یا خودکار) و هزینه پروژه بستگی دارد. پخ J معمولاً برای جوشکاری خودکار و لولههای با دیواره ضخیم ترجیح داده میشود.
۶. روشهای پخزنی لوله
روشهای مختلفی برای پخزنی لوله وجود دارد که هر کدام برای کاربردها و مواد خاصی مناسب هستند. در ادامه، رایجترین روشهای پخزنی در صنعت ساختمان و پایپینگ را بررسی میکنیم.
۶.۱ پخزنی دستی با سنگ (Hand Grinding)
پخزنی دستی با سنگ یک روش دستی است که در آن اپراتور با استفاده از سنگ فرز، لبه لوله را پخ میزند. اگرچه این روش ارزانترین روش پخزنی است، اما نسبت به روشهای ماشینی خطرناکتر است و زمان بیشتری میبرد.
مزایا: هزینه پایین، عدم نیاز به تجهیزات خاص، مناسب برای کارهای کوچک و تعمیرات.
معایب: زمانبر، کیفیت پخ وابسته به مهارت اپراتور، خطرات ایمنی، عدم یکنواختی پخ.
۶.۲ پخزنی با شعله یا پلاسما (Flame/Plasma Cutting)
در این روش، از یک مشعل گاز یا پلاسما برای حذف لبه لوله با حرارت بالا استفاده میشود. این روش نسبتاً سریع است، اما به دلیل ایجاد مناطق متأثر از حرارت (HAZ)، نیاز به عملیات تکمیلی پس از پخزنی دارد.
مزایا: سرعت بالا، مناسب برای لولههای با قطر بزرگ، قابل حمل بودن.
معایب: ایجاد مناطق متأثر از حرارت، نیاز به تمیزکاری پس از پخزنی، دقت کمتر نسبت به روشهای مکانیکی.
۶.۳ پخزنی مکانیکی با دستگاه (Mechanical Beveling)
پخزنی مکانیکی با دستگاه، کارآمدترین و دقیقترین روش برای پخزنی لوله است. این روش هم برای پخزنی خطی (Straight) و هم برای پخزنی گرد (Round) مناسب است. دستگاههای پخزنی میتوانند به صورت قابل حمل (Portable) یا ثابت (Stationary) باشند.
مزایا: دقت بالا، یکنواختی پخ، کیفیت سطح عالی، سرعت مناسب، عدم ایجاد مناطق متأثر از حرارت، ایمنی بالا.
معایب: هزینه تجهیزات بالاتر، نیاز به اپراتور ماهر، مناسب برای تولید انبوه.
| ویژگی | دستی با سنگ | شعله / پلاسما | مکانیکی |
|---|---|---|---|
| دقت | پایین | متوسط | عالی |
| سرعت | پایین | بالا | متوسط تا بالا |
| هزینه | پایین | متوسط | بالا |
| کیفیت سطح | متوسط | پایین (نیاز به تمیزکاری) | عالی |
| HAZ | ندارد | دارد | ندارد |
| ایمنی | پایین | متوسط | بالا |
۷. استانداردهای پخزنی لوله
پخزنی لوله باید مطابق با استانداردهای معتبر بینالمللی انجام شود تا از کیفیت و ایمنی اتصالات جوشی اطمینان حاصل شود. مهمترین استانداردهای مرتبط با پخزنی عبارتند از:
۷.۱ ASME B16.25
ASME B16.25 استاندارد اصلی برای آمادهسازی انتهای جوش (Butt Welding Ends) است. این استاندارد دستورالعملهایی برای آمادهسازی انتهای لوله شامل زوایای پخ، تلرانسها و ابعاد ارائه میدهد. استاندارد نوع پخ، ابعاد و تلرانسها را برای سایزهای مختلف لوله، مواد و ضخامتهای مختلف مشخص میکند.
مشخصات کلیدی ASME B16.25:
- زاویه پخ: معمولاً ۳۷٫۵ درجه با تلرانس +۵° / -۰°
- سطح ریشه (Root Face): ۱٫۶ میلیمتر با تلرانس ±۰٫۸ میلیمتر
- شکاف ریشه (Root Gap): بر اساس ضخامت دیواره تعیین میشود
- انواع پخ: V، کامپوند V، J، کامپوند J
۷.۲ API 1104
API 1104 استاندارد جوشکاری خطوط لوله و تأسیسات مرتبط است. این استاندارد شامل دستورالعملهایی برای آمادهسازی لوله شامل پخزنی، سطح ریشه و ابعاد اتصال است.
مشخصات کلیدی API 1104:
- زاویه پخ: ۳۰ تا ۳۷٫۵ درجه
- سطح ریشه: ۱٫۶ میلیمتر
- شکاف ریشه: ۲ تا ۳ میلیمتر
- مناسب برای خطوط لوله انتقال نفت و گاز
۷.۳ سایر استانداردهای مرتبط
- ASME B31.3: پایپینگ فرآیندی — الزامات طراحی و اجرا
- ASME B31.1: پایپینگ نیروگاهی — الزامات طراحی و اجرا
- ASME Section IX: صلاحیت جوشکاری
- ASME B16.9: اتصالات جوشی لب به لب
نکته مهم: رعایت استانداردهای پخزنی برای تضمین کیفیت جوش، ایمنی سیستم و جلوگیری از خرابیهای ناشی از جوشهای ضعیف ضروری است. استاندارد ASME B16.9 نیز به عنوان مرجع اصلی اتصالات جوشی، بر آمادهسازی پخ تأکید دارد.
۸. جمعبندی
پخزنی لوله یکی از مراحل حیاتی در آمادهسازی اتصالات جوشی لب به لب است که تأثیر مستقیمی بر کیفیت، استحکام و ایمنی اتصال دارد. در این مقاله به بررسی جامع انواع پخ، روشهای اجرا و استانداردهای مرتبط پرداختیم.
- پخ V شکل: رایجترین نوع پخ با زاویه ۳۰ تا ۳۷٫۵ درجه، مناسب برای اکثر کاربردها.
- پخ کامپوند V: برای لولههای با دیواره ضخیم، کاهش حجم فلز جوش.
- پخ J شکل: با زاویه ۵ تا ۲۰ درجه، کاهش مصرف مواد جوش، مناسب برای جوشکاری خودکار.
- پخ کامپوند J: برای لولههای با دیواره بسیار ضخیم.
- روشهای پخزنی: دستی (با سنگ)، شعله/پلاسما، مکانیکی (با دستگاه).
- استانداردها: ASME B16.25 و API 1104 مراجع اصلی پخزنی هستند.
نتیجهگیری نهایی: انتخاب نوع پخ و روش اجرای مناسب، بر اساس ضخامت دیواره، جنس ماده، روش جوشکاری و استاندارد پروژه انجام میشود. پخزنی صحیح، تضمینکننده اتصالات جوشی با کیفیت، مستحکم و قابل اعتماد در سیستمهای پایپینگ صنعتی است.
برای اطلاعات بیشتر در مورد اتصالات جوشی و روشهای تولید، مقاله بررسی فنی روشهای تولید اتصالات جوشی و روشهای تولید زانویی جوشی را مطالعه کنید.
۹. مراجع
استانداردهای ASME
- ASME B16.25 — آمادهسازی انتهای جوش
- ASME B16.9 — اتصالات جوشی لب به لب
- ASME B31.3 — پایپینگ فرآیندی
- ASME B31.1 — پایپینگ نیروگاهی
- ASME Section IX — صلاحیت جوشکاری
استانداردهای API
- API 1104 — جوشکاری خطوط لوله
- API 5L — لوله خط
سایر استانداردها
- ASTM A234 — اتصالات فولاد کربنی و آلیاژی
- ASTM A403 — اتصالات فولاد زنگنزن
- ASTM A420 — اتصالات دمای پایین
