اتصالات جوشی لببهلب یا سوکتی؟ راهنمای جامع مهندسی برای انتخاب در سیستمهای لولهکشی فشار بالا
Butt Weld در مقابل Socket Weld در اتصالات پایپینگ:
راهنمای کامل مهندسی برای سیستمهای پایپینگ فشار قوی
مقدمه
انتخاب نوع اتصال مناسب در سیستمهای پایپینگ صنعتی، یکی از مهمترین تصمیمات مهندسی است که تأثیر مستقیم بر ایمنی، قابلیت اطمینان، هزینههای نگهداری و طول عمر تجهیزات دارد. در میان انواع روشهای اتصال، دو دسته اتصالات جوشی لببهلب (Butt Weld) و اتصالات سوکتی (Socket Weld) بیشترین کاربرد را در صنایع نفت، گاز، پتروشیمی، نیروگاهی و پالایشگاهی دارند. هر یک از این دو روش، بر اساس استانداردهای مشخصی طراحی و تولید میشوند و انتخاب صحیح بین آنها نیازمند درک دقیق تفاوتهای فنی، مزایا، محدودیتها و معیارهای طراحی است.
این مقاله یک راهنمای جامع مهندسی برای مقایسه اتصالات Butt Weld و Socket Weld ارائه میدهد. محتوای این راهنما بر اساس استانداردهای معتبر بینالمللی از جمله ASME B16.9 برای اتصالات جوشی لببهلب و ASME B16.11 برای اتصالات سوکتی تدوین شده است. همچنین به بررسی معیارهای انتخاب، محدودیتهای سایز، بازرسی، خوردگی، هزینه و کاربردهای صنعتی میپردازد تا مهندسان، متخصصان تدارکات و بازرسان کنترل کیفیت بتوانند تصمیمات مهندسی دقیقتری اتخاذ کنند.
در این مقاله، ابتدا به تعریف و مشخصات هر یک از این دو نوع اتصال میپردازیم، سپس استانداردهای مربوطه، هندسه اتصال، عملکرد فشار و دما، توزیع تنش، مشخصات جریان، مقاومت در برابر خوردگی، روشهای جوشکاری، بازرسی غیرمخرب، تحلیل خرابی، کاربردهای صنعتی، تحلیل هزینه و در نهایت یک جدول مقایسه جامع و ماتریس تصمیمگیری مهندسی ارائه خواهد شد. هدف این است که مهندس پس از مطالعه این راهنما، بتواند با آگاهی کامل، مناسبترین نوع اتصال را برای پروژه خود انتخاب کند.
اتصال جوشی لببهلب (Butt Weld) چیست؟
اتصال جوشی لببهلب یک روش اتصال دائمی است که در آن دو قطعه لوله یا اتصالات با سطوح اریبشده (Beveled) در مقابل یکدیگر قرار گرفته و با یک جوش نفوذ کامل (Full Penetration Weld) به یکدیگر متصل میشوند. در این روش، جوشکار کل ضخامت دیواره لوله را پر میکند و در نتیجه یک اتصال یکپارچه با استحکامی برابر با خود لوله ایجاد میشود. استاندارد ASME B16.9 ابعاد، تلرانسها و مشخصات فنی این نوع اتصالات را تعیین میکند.
اتصالات جوشی لببهلب معمولاً از لوله بدون درز (Seamless)، ورق فولادی یا شمش فولادی ساخته میشوند و پس از شکلدهی گرم (Hot Forming)، عملیات حرارتی و ماشینکاری، آماده استفاده میشوند. این اتصالات برای طیف وسیعی از سایزها، از NPS ½ تا NPS ۴۸ و بالاتر، تولید میشوند و به دلیل سطح داخلی صاف و بدون مانع، افت فشار بسیار کمی دارند. زانوییهای جوشی، سهراهیهای جوشی، تبدیلهای جوشی و کپهای جوشی از جمله مهمترین محصولات این دسته هستند که همگی مطابق با استاندارد ASME B16.9 تولید میشوند.
یکی از مهمترین مزایای اتصالات جوشی لببهلب، حذف کامل هرگونه شکاف یا حفره در سطح داخلی است. این ویژگی به ویژه در سیستمهایی که سیال خورنده یا حاوی ذرات جامد است، از اهمیت بالایی برخوردار است، زیرا از تجمع رسوبات و ایجاد خوردگی موضعی جلوگیری میکند. همچنین سطح داخلی صاف، افت فشار را به حداقل میرساند و راندمان جریان را افزایش میدهد.
اتصال سوکتی (Socket Weld) چیست؟
اتصال سوکتی یک روش اتصال است که در آن انتهای لوله درون یک حفره (Socket) که در اتصالات یا فلنجها ماشینکاری شده است، قرار میگیرد و سپس با یک جوش گوشهای (Fillet Weld) در اطراف بیرونی اتصال، جوشکاری انجام میشود. این نوع اتصال بر اساس استاندارد ASME B16.11 طراحی و تولید میشود و عمدتاً برای لولههای با سایز کوچک (معمولاً NPS ۲ و پایینتر) کاربرد دارد.
در اتصالات سوکتی، لوله تا انتهای حفره (Socket Bottom) فرو میرود و یک شکاف انبساطی (Expansion Gap) به اندازه تقریبی ۱.۶ میلیمتر (۱/۱۶ اینچ) برای جبران انبساط حرارتی در نظر گرفته میشود. این شکاف، در حین جوشکاری باید رعایت شود تا از ایجاد تنشهای اضافی و ترک جلوگیری شود. اتصالات سوکتی به دلیل سادگی نصب و هزینه کمتر، در خطوط ابزار دقیق، تخلیه، هواکش و تاسیسات جانبی کاربرد گستردهای دارند.
با وجود مزایای ذکر شده، اتصالات سوکتی دارای محدودیتهای طراحی ذاتی هستند. شکاف داخلی در کف حفره، محل مناسبی برای تجمع سیال و ایجاد خوردگی حفرهای (Crevice Corrosion) است. همچنین جوش گوشهای، یک بریدگی تیز در محل اتصال ایجاد میکند که تحت بارهای چرخهای، میتواند نقطه شروع ترکهای خستگی باشد. به همین دلیل، در سرویسهای چرخهای شدید (Severe Cyclic Service)، استفاده از اتصالات سوکتی معمولاً محدود به سایزهای کوچک (NPS 2 و کمتر) میشود.
استانداردهای ساخت اتصالات
استانداردهای مهندسی، مرجع اصلی برای طراحی، تولید، بازرسی و انتخاب اتصالات هستند. جدول زیر خلاصهای از مهمترین استانداردهای مرتبط با اتصالات جوشی لببهلب و سوکتی را ارائه میدهد.
| استاندارد | عنوان و کاربرد | محدوده سایز |
|---|---|---|
| ASME B16.9 | ابعاد، تلرانسها و مشخصات اتصالات جوشی لببهلب (Buttwelding Fittings) | NPS ½ تا NPS ۴۸ |
| ASME B16.11 | ابعاد و مشخصات اتصالات فورج سوکتی و دندهای (Forged Fittings, Socket-Welding and Threaded) | NPS ⅛ تا NPS ۴ |
| ASME B16.25 | آمادهسازی لبه جوش (Buttwelding Ends) برای جوش نفوذ کامل | همه سایزها |
| ASTM A234 | مشخصات مواد برای اتصالات جوشی لببهلب از فولاد کربنی و آلیاژی | همه سایزها |
| ASTM A105 / A182 | مشخصات مواد برای اتصالات فورج (سوکتی و دندهای) از فولاد کربنی و استنلس | سایزهای کوچک |
استاندارد ASME B16.9 به عنوان مرجع اصلی ابعاد و تلرانسهای اتصالات جوشی لببهلب شناخته میشود، در حالی که ASME B16.11 استاندارد مرجع برای اتصالات سوکتی و دندهای است. رعایت این استانداردها تضمین میکند که اتصالات تولید شده توسط سازندگان مختلف، دارای ابعاد و مشخصات یکسانی هستند و قابلیت تعویض و اتصال صحیح را دارند.
هندسه اتصال و آمادهسازی جوش

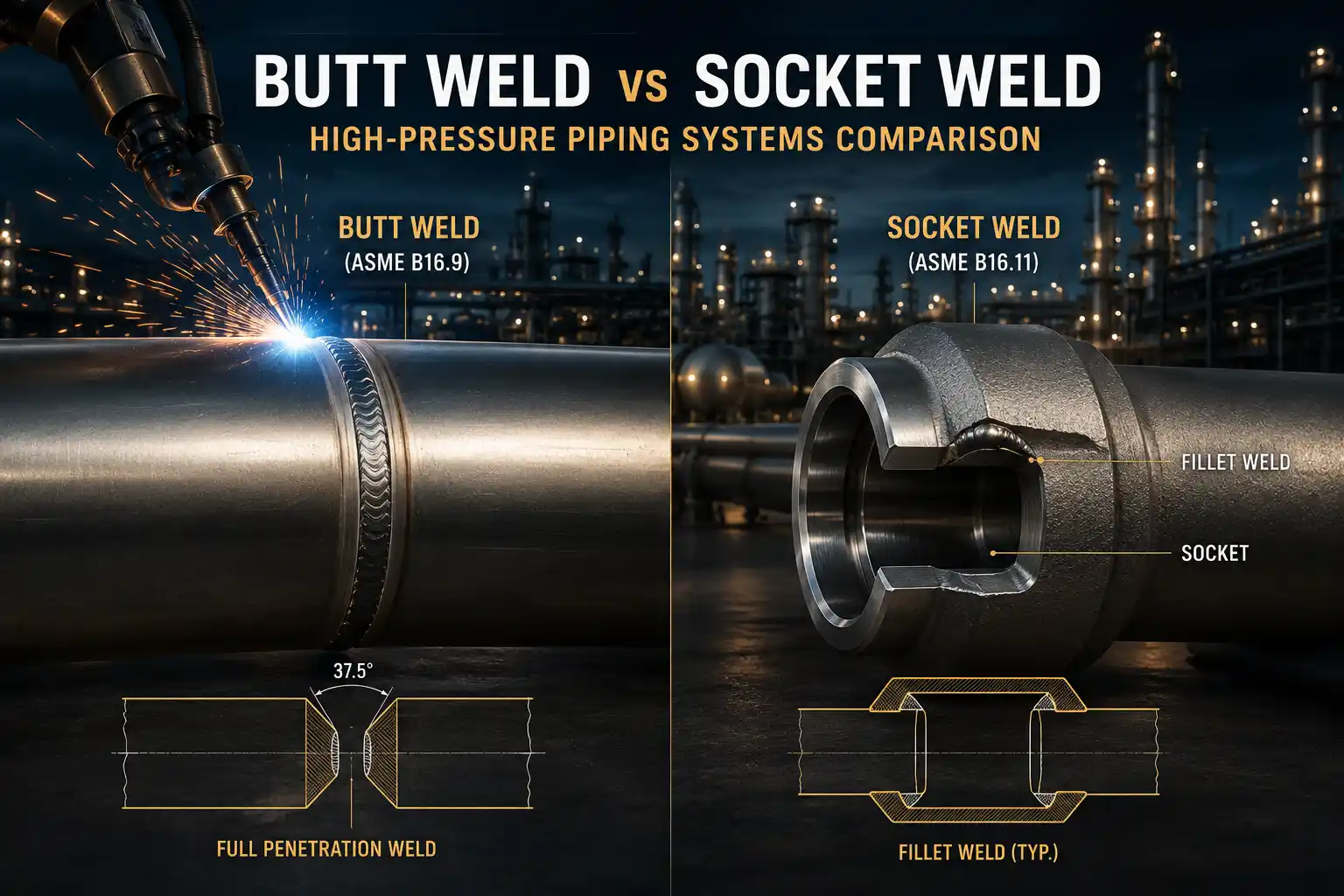

یکی از مهمترین تفاوتهای بین اتصالات Butt Weld و Socket Weld، هندسه اتصال و نحوه آمادهسازی لبه جوش است. در اتصالات جوشی لببهلب، هر دو سر لوله و اتصال به صورت اریب (Bevel) آماده میشوند تا جوشکار بتواند یک جوش نفوذ کامل در تمام ضخامت دیواره ایجاد کند. این روش نیاز به دقت بالا در برش و آمادهسازی دارد اما اتصالی با استحکام کامل و سطح داخلی صاف ایجاد میکند.
در مقابل، در اتصالات سوکتی، لوله با برش ساده (Square Cut) وارد حفره میشود و نیازی به اریبکاری نیست. جوشکاری به صورت جوش گوشهای (Fillet Weld) در بیرون اتصال انجام میشود. این روش سادهتر و سریعتر است اما باعث ایجاد یک ناپیوستگی در سطح داخلی (شکاف انبساطی) میشود که میتواند محل تمرکز تنش، خوردگی و تجمع رسوبات باشد. جدول زیر تفاوتهای کلیدی در هندسه و آمادهسازی جوش را نشان میدهد.
| ویژگی | اتصال Butt Weld | اتصال Socket Weld |
|---|---|---|
| آمادهسازی لبه | اریب (Bevel) مطابق ASME B16.25 | برش ساده (Square Cut) |
| نوع جوش | نفوذ کامل (Full Penetration) | جوش گوشهای (Fillet Weld) |
| سطح داخلی | صاف و بدون مانع | دارای شکاف انبساطی و ناپیوستگی |
| تمرکز تنش | حداقل | زیاد در محل گوشه حفره |
| خوردگی حفرهای | ندارد | مستعد (Crevice Corrosion) |
مقایسه عملکرد فشار و دما
اتصالات Butt Weld به دلیل جوش نفوذ کامل و یکپارچگی با لوله، بالاترین رتبه تحمل فشار و دما را دارند. درجه فشار این اتصالات بر اساس رده ضخامت لوله (Schedule) تعیین میشود و میتوانند برای کلاسهای فشار تا Class 2500 و بالاتر طراحی شوند. اتصالات Socket Weld با کلاسهای فشار ۳۰۰۰، ۶۰۰۰ و ۹۰۰۰ تولید میشوند که هر کدام برای رده ضخامت مشخصی طراحی شدهاند (Class 3000 برای Schedule 80، Class 6000 برای Schedule 160 و Class 9000 برای XXS). این اتصالات برای فشارهای بالا مناسب هستند، اما به دلیل هندسه جوش گوشهای، در دماهای بسیار بالا و سرویسهای چرخهای شدید، عملکرد کمتری نسبت به Butt Weld دارند. در سیستمهای با دمای بالاتر از ۴۰۰ درجه سانتیگراد یا سرویسهای با تنش حرارتی بالا، معمولاً استفاده از اتصالات Butt Weld الزامی است.
محدوده سایز و مرز انتقال بین دو نوع اتصال
یکی از مهمترین معیارهای انتخاب، محدوده سایز لوله است. در صنعت پایپینگ، مرز انتقال بین اتصالات سوکتی و جوشی لببهلب معمولاً در سایز NPS ۲ (اینچ ۲) تعریف میشود. دلیل این مرز به موارد زیر برمیگردد: در سایزهای کوچک (زیر NPS 2)، اتصالات سوکتی به دلیل سهولت نصب، هزینه کمتر و عدم نیاز به آمادهسازی پیچیده جوش، گزینه ارجح هستند. در سایزهای بزرگ (NPS 2 و بالاتر)، اتصالات جوشی لببهلب به دلیل استحکام بالاتر، قابلیت بازرسی کامل (RT/UT)، عدم وجود حفره و خوردگی و همچنین الزامات کدهای لولهکشی، انتخاب اصلی هستند. اگرچه استاندارد ASME B16.11 اتصالات سوکتی را تا NPS ۴ پوشش میدهد، اما بسیاری از مشخصات فنی پروژهها (Project Specifications) استفاده از این اتصالات را به NPS ۲ محدود میکنند.
جدول جامع مقایسه اتصالات Butt Weld و Socket Weld
جدول زیر خلاصهای از مهمترین تفاوتهای عملیاتی، طراحی، بازرسی و هزینه بین این دو نوع اتصال را ارائه میدهد.
| معیار | اتصال Butt Weld (جوشی لببهلب) | اتصال Socket Weld (سوکتی) |
|---|---|---|
| استاندارد | ASME B16.9 | ASME B16.11 |
| محدوده سایز | NPS ½ تا NPS ۴۸+ | NPS ⅛ تا NPS ۴ (معمولاً تا ۲) |
| نوع جوش | نفوذ کامل (Full Penetration) | جوش گوشهای (Fillet Weld) |
| درجه فشار | مطابق با رده لوله (Schedule) | Class 3000, 6000, 9000 |
| استحکام اتصال | برابر با لوله | کمتر از لوله (محدود به جوش گوشه) |
| بازرسی غیرمخرب | RT/UT (حجمی) | PT/MT (سطحی) |
| خوردگی حفرهای | ندارد | مستعد (شکاف انبساطی) |
| افت فشار | حداقل (سطح داخلی صاف) | بیشتر (ناپیوستگی داخلی) |
| هزینه نصب | بالاتر (آمادهسازی و جوشکاری دقیقتر) | پایینتر (سادهتر و سریعتر) |
| مقاومت در برابر خستگی | عالی | متوسط تا ضعیف |
| کاربرد اصلی | فشار بالا، دما بالا، سرویسهای بحرانی، لولههای بزرگ | لولههای کوچک، فشار متوسط، فضاهای محدود |
کاربردها و معیارهای انتخاب مهندسی
انتخاب بین اتصالات Butt Weld و Socket Weld باید بر اساس یک تحلیل مهندسی دقیق و با در نظر گرفتن عوامل متعدد انجام شود. هیچکدام از این دو روش به طور ذاتی برتر نیستند و هر کدام برای شرایط خاص طراحی شدهاند.
زمانی که اتصال Butt Weld انتخاب ارجح است
- سایز لوله NPS ۲ و بزرگتر: به دلیل الزامات استحکام و بازرسی.
- سرویس با فشار و دمای بالا: به ویژه در خطوط بخار، هیدروکربنهای سنگین و فرآیندهای پالایشگاهی.
- سرویسهای چرخهای شدید (Severe Cyclic Service): شامل تنشهای حرارتی و ارتعاشی مکرر.
- سیالهای خورنده یا حاوی ذرات جامد: به دلیل سطح داخلی صاف و عدم وجود حفره برای تجمع رسوب.
- نیاز به بازرسی کامل حجمی (RT/UT): برای اطمینان از کیفیت جوش در پروژههای حیاتی.
زمانی که اتصال Socket Weld انتخاب بهتری است
- سایز لوله NPS ۲ و کوچکتر: به ویژه در خطوط ابزار دقیق، تخلیه، هواکش و تاسیسات جانبی.
- فضای محدود برای جوشکاری: به دلیل نیاز به فضای کمتر برای جوش گوشهای.
- پروژههایی با زمان نصب محدود: به دلیل نصب سریعتر و نیاز به مهارت کمتر جوشکار.
- فشار متوسط و دمای غیر بحرانی: برای کاربردهای عمومی و تاسیسات کماهمیتتر.
در بسیاری از مشخصات فنی پروژههای پالایشگاهی و پتروشیمی، برای خطوط با سایز NPS ۱.۵ و کوچکتر، از اتصالات سوکتی و برای سایز NPS ۲ و بزرگتر، از اتصالات جوشی لببهلب استفاده میشود. برای انتخاب دقیقتر، مهندسان میتوانند از ابزارهای مهندسی پایپینگ موجود در وبسایت استفاده کنند.
مطالعات موردی (Case Studies)
مطالعه موردی ۱: خط بخار فوقداغ در نیروگاه
در یک پروژه نیروگاهی، خط بخار اصلی با دمای ۵۴۰ درجه سانتیگراد و فشار ۱۴۰ بار طراحی شده بود. با توجه به سرویس چرخهای شدید (راهاندازی و توقف روزانه)، از اتصالات Butt Weld با جوش نفوذ کامل و بازرسی ۱۰۰٪ رادیوگرافی استفاده شد. استفاده از اتصالات Socket Weld در این خط به دلیل تنشهای حرارتی بالا و خطر خستگی، ممنوع اعلام شد. این تصمیم مهندسی باعث افزایش طول عمر سیستم و کاهش هزینههای تعمیر و نگهداری شد.
مطالعه موردی ۲: خطوط ابزار دقیق در پالایشگاه
در یک پالایشگاه، تمامی خطوط ابزار دقیق با سایز NPS ۱ و ۱.۵ اینچ با اتصالات Socket Weld اجرا شدند. دلیل این انتخاب، سهولت نصب، فضای محدود در رکهای ابزار دقیق و فشار کاری متوسط (حدود ۵۰ بار) بود. همچنین استفاده از جوش گوشهای در این سایزها، سرعت اجرا را به طور قابل توجهی افزایش داد و هزینههای پروژه را کاهش داد.
مطالعه موردی ۳: سرویس سولفید هیدروژن (H2S) در صنعت نفت
در یک پروژه خطوط انتقال گاز ترش (حاوی H2S)، با وجود اینکه برخی خطوط فرعی در سایز NPS ۲ بودند، مهندسین پروژه استفاده از اتصالات Socket Weld را به دلیل خطر خوردگی حفرهای (Crevice Corrosion) در شکاف انبساطی، ممنوع کردند. تمامی اتصالات از نوع Butt Weld با عملیات حرارتی پس از جوش (PWHT) و بازرسی کامل انتخاب شدند تا از نشت و شکست ناشی از خوردگی تنشی (SCC) جلوگیری شود. سردندههای جوشی نیز در این پروژه با دقت بالا و مطابق با استانداردهای NACE انتخاب شدند.
به دنبال اتصالات جوشی لببهلب با کیفیت بالا هستید؟
ایران اتصال آسیا طیف کاملی از اتصالات جوشی لببهلب از جمله زانویی، سهراهی، تبدیل و کپ را مطابق با استاندارد ASME B16.9 و سایر استانداردهای بینالمللی تولید میکند. محصولات ما در پروژههای حیاتی نفت و گاز، پتروشیمی و نیروگاهی در سراسر جهان استفاده میشوند.
مشاهده محصولات و درخواست قیمتنتیجهگیری
مقایسه اتصالات Butt Weld و Socket Weld نشان میدهد که هر یک از این دو روش، راهحلهای مهندسی متمایزی برای پاسخ به نیازهای مختلف در سیستمهای پایپینگ صنعتی طراحی شدهاند. اتصالات Butt Weld با ارائه استحکام بینظیر، مقاومت در برابر خستگی و سطح داخلی صاف، انتخاب اول برای خطوط فشار قوی، دمای بالا و سرویسهای بحرانی هستند. قابلیت انجام بازرسی کامل حجمی توسط رادیوگرافی یا اولتراسوند، سطحی از تضمین کیفیت را فراهم میکند که برای ایمنی و قابلیت اطمینان سیستمهای نفت، گاز، پتروشیمی و نیروگاهی ضروری است. فرآیند تولید این اتصالات که شامل شکلدهی گرم صفحات یا لولههای بدون درز است، محصولی مقاوم را به ارمغان میآورد که در طیف وسیعی از سایزها و کلاسهای فشار قابل استفاده است.
در مقابل، اتصالات Socket Weld برای کاربردهای کوچکبُره و غیربحرانی بهینهسازی شدهاند که در آنها هزینه و سرعت نصب اولویت اصلی است. ساختار فورج این اتصالات استحکام عالی را فراهم میکند، اما طراحی جوش گوشهای باعث ایجاد تمرکز تنش میشود که استفاده از آنها را در سرویسهای چرخهای محدود میکند. شکاف داخلی نیز محل بالقوهای برای خوردگی حفرهای است که نیازمند بررسی دقیق محیط سرویس میباشد. با این وجود، برای خطوط ابزار دقیق، سیستمهای تاسیساتی و سایر لولهکشیهای با قطر کوچک، اتصالات Socket Weld راهحلی قابل اعتماد و مقرونبهصرفه ارائه میدهند.
مسئولیت مهندس، انتخاب نوع اتصالی است که به بهترین وجه نیازهای خاص هر کاربرد را برآورده کند و عملکرد فنی، هزینه و قابلیت اجرا را متعادل سازد. این راهنما مبنای فنی لازم برای اتخاذ این تصمیم را فراهم کرده است. شرکتهایی مانند ایران اتصال آسیا با تولید اتصالات جوشی لببهلب با کیفیت بالا و بهبود مستمر فرآیندهای تولید و کنترل کیفیت خود، در خط مقدم تأمین نیازهای بازار جهانی قرار دارند. با پیروی از اصول مهندسی صحیح و پایبندی به استانداردها و رویههای ذکر شده در این راهنما، مهندسان میتوانند سیستمهای پایپینگی طراحی کنند که در بلندمدت ایمن، قابل اعتماد و اقتصادی باشند.
منابع
۱. ASME B16.9 – Factory-Made Wrought Butt-Welding Fittings. www.asme.org
۲. ASME B16.11 – Forged Fittings, Socket-Welding and Threaded. www.asme.org
۳. ASME B31.3 – Process Piping. www.asme.org
۴. ASME Section IX – Welding and Brazing Qualifications. www.asme.org
۵. ASTM A234 – Specification for Pipe Fittings of Wrought Carbon Steel and Alloy Steel. www.astm.org
۶. ASTM A403 – Specification for Wrought Austenitic Stainless Steel Piping Fittings. www.astm.org
۷. ASTM A420 – Specification for Piping Fittings of Wrought Carbon Steel and Alloy Steel for Low-Temperature Service. www.astm.org
۸. ASTM A105 – Specification for Carbon Steel Forgings for Piping Applications. www.astm.org
۹. ASTM A182 – Specification for Forged or Rolled Alloy and Stainless Steel Pipe Flanges, Forged Fittings, Valves and Parts. www.astm.org
۱۰. MSS SP-43 – Wrought Stainless Steel Butt-Welding Fittings. www.mss-hq.org
۱۱. MSS SP-75 – Specification for High-Test Wrought Butt-Welding Fittings. www.mss-hq.org
۱۲. ASME B16.25 – Buttwelding Ends. www.asme.org
۱۳. NACE MR0175 / ISO 15156 – Materials for use in H2S-containing environments. www.nace.org
۱۴. API 570 – Piping Inspection Code. www.api.org
۱۵. ISO 15614 – Specification and qualification of welding procedures for metallic materials. www.iso.org
۱۶. TWI – The Welding Institute. www.twi-global.com
۱۷. Engineering Toolbox – Piping Design. www.engineeringtoolbox.com
۱۸. Swagelok – Tube Fittings and Valves. www.swagelok.com
۱۹. ScienceDirect – Fatigue and Fracture of Welded Joints. www.sciencedirect.com
۲۰. MDPI – Materials and Corrosion. www.mdpi.com
۲۱. Springer – Handbook of Piping Design. www.springer.com
۲۲. WeldFabWorld – Technical Articles on Welding. www.weldfabworld.com
۲۳. ProjectMaterials – Pipe Fitting Comparison. www.projectmaterials.com
۲۴. The Fabricator – Welding and Cutting. www.thefabricator.com
۲۵. Piping Technology – Piping Design and Engineering. www.pipingtech.com
۲۶. NORSOK L-001 – Piping and Valves. www.standard.no
۲۷. ASM International – Welding and Joining. www.asminternational.org
۲۸. IMechE – Institution of Mechanical Engineers. www.imeche.org
۲۹. TWI – Failure Analysis Case Studies. www.twi-global.com
۳۰. ایران اتصال آسیا – کاتالوگ محصولات. https://iranetesal.com
