اتصالات انشعاب در سیستم‌های لوله‌کشی:

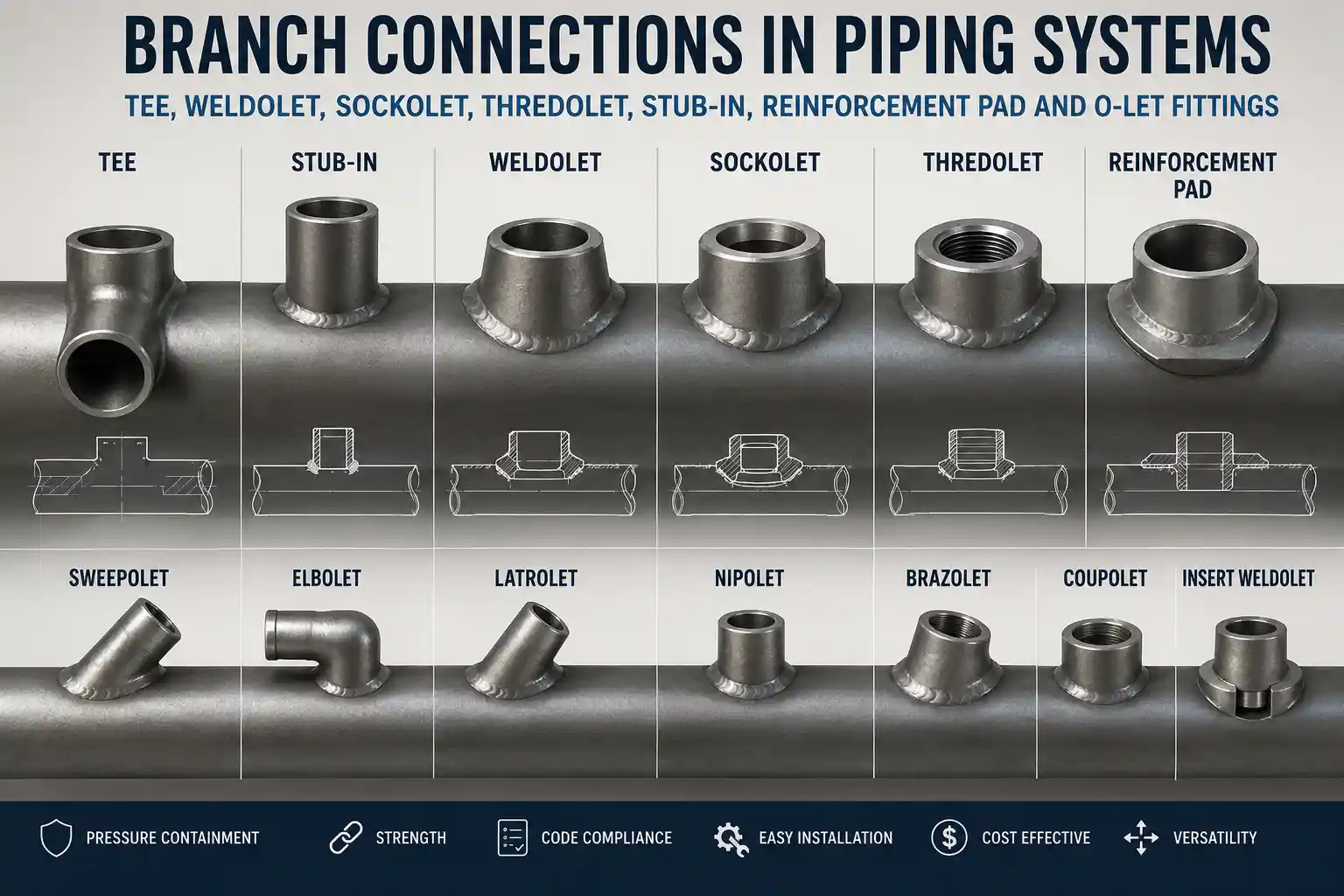

راهنمای کامل سه‌راهی، ولدولت، ساکولت، تردولت، انشعاب مستقیم، پد تقویتی و اتصالات او-لت

📅 انتشار: اوت ۲۰۲۶ • ✍️ نویسندگان: تیم مهندسی ایران اتصل آسیا • 📂 دسته: طراحی پایپینگ و اتصالات

۱. مقدمه

در هر سیستم لوله‌کشی صنعتی — خواه متعلق به یک پالایشگاه نفت، یک مجتمع پتروشیمی، یک نیروگاه تولید برق، یا یک تصفیه‌خانه آب باشد — نیاز به ایجاد یک اتصال انشعاب (Branch Connection) از خط لوله اصلی به یک خط کوچک‌تر، اجتناب‌ناپذیر است. اتصالات انشعاب امکان توزیع، جمع‌آوری یا تغییر مسیر سیالات را به بخش‌های مختلف یک تأسیسات فراهم می‌کنند. انتخاب روش مناسب اتصال انشعاب، یکی از مهم‌ترین تصمیماتی است که یک مهندس پایپینگ در مرحله طراحی اتخاذ می‌کند.

یک اتصال انشعاب که به‌درستی طراحی یا انتخاب نشده باشد، می‌تواند به ضعیف‌ترین حلقه در کل شبکه لوله‌کشی تبدیل شود. ممکن است منجر به تمرکز تنش، شکست ناشی از خستگی، نشتی، خوردگی یا پارگی فاجعه‌بار گردد. در مقابل، یک اتصال انشعاب که به‌درستی انتخاب و نصب شده باشد، یکپارچگی سیستم، ایمنی عملیاتی و قابلیت اطمینان طولانی‌مدت را تضمین می‌کند.

این راهنمای مرجع جامع مهندسی، هر روش رایج برای ایجاد اتصالات انشعاب در سیستم‌های لوله‌کشی را بررسی می‌کند. ما سه‌راهی‌ها، اتصالات انشعاب جوشی (او-لت‌ها)، اتصالات انشعاب مستقیم، پدهای تقویتی و تمام اتصالات تخصصی را پوشش می‌دهیم. این مقاله دانش فنی مورد نیاز مهندسان طراح، پیمانکاران EPC، شرکت‌های بازرسی، متخصصان تأمین‌کالا و محققان دانشگاهی را برای تصمیم‌گیری آگاهانه فراهم می‌کند.

ساختار مقاله: این راهنما به‌عنوان یک هاب خوشه‌ای (Cluster Hub) سازماندهی شده است. هر نوع اتصال انشعاب با ویژگی‌های کلیدی آن معرفی شده و به صفحات اختصاصی دقیق‌تر برای بررسی عمیق‌تر لینک داده شده است. این ساختار هم تجربه کاربری و هم قابلیت مشاهده در موتورهای جستجو را بهینه می‌کند.

۲. اتصال انشعاب (Branch Connection) چیست؟

یک اتصال انشعاب (Branch Connection) یک اتصال در یک سیستم لوله‌کشی است که در آن یک لوله فرعی (شاخه) به یک لوله اصلی (هدر یا لوله ران) متصل می‌شود. هدف از این اتصال، تغییر مسیر جریان سیال، توزیع جریان به نقاط متعدد، یا جمع‌آوری جریان از منابع متعدد است.

اتصالات انشعاب در معرض شرایط بارگذاری پیچیده‌ای قرار دارند:

• فشار داخلی – ایجاد تنش‌های حلقه‌ای و طولی
• بارهای مکانیکی خارجی – از وزن لوله، انبساط حرارتی و تکیه‌گاه‌ها
• سیکل‌های حرارتی – انبساط افتراقی بین هدر و شاخه
• ارتعاش و خستگی – ناشی از نوسانات ناشی از جریان یا تجهیزات مکانیکی
• خوردگی و فرسایش – از شیمی سیال و سرعت جریان

هندسه یک اتصال انشعاب، یک تمرکز تنش (Stress Concentration) را در محل تلاقی ایجاد می‌کند. تغییر ناگهانی در مقطع و مسیر بار، این ناحیه را به ویژه مستعد شکست می‌کند. بنابراین، طراحی اتصالات انشعاب توسط کدها و استانداردهای مهندسی دقیقی کنترل می‌شود.

برای آشنایی عمومی با سیستم‌های لوله‌کشی و اجزای آنها، به راهنماهای سیستم لوله‌کشی چیست و اجزای سیستم لوله‌کشی مراجعه کنید.

۳. چرا اتصالات انشعاب حیاتی هستند

اتصالات انشعاب به‌جرئت، حساس‌ترین نقاط از نظر تنش در هر سیستم لوله‌کشی هستند. عوامل متعددی در این حیاتی بودن نقش دارند:

۳.۱ تمرکز تنش (Stress Concentration)

محل تلاقی شاخه و هدر یک ناپیوستگی هندسی ایجاد می‌کند. خطوط تنش باید در اطراف دهانه جریان پیدا کنند و در نتیجه، تمرکز تنش موضعی ایجاد می‌شود که می‌تواند ۳ تا ۵ برابر تنش اسمی در لوله مستقیم باشد. این پدیده که به ضریب تشدید تنش (Stress Intensification) معروف است، باید در طراحی لحاظ شود.

۳.۲ خستگی و بارگذاری سیکلی

سیستم‌های لوله‌کشی بارگذاری سیکلی ناشی از انبساط و انقباض حرارتی، نوسانات فشار، ارتعاش و بارهای مکانیکی را تجربه می‌کنند. تمرکز تنش در اتصالات انشعاب، آنها را به محتمل‌ترین مکان برای شروع ترک خستگی تبدیل می‌کند.

۳.۳ نشتی و ایمنی

اتصالات انشعاب دارای مسیرهای نشتی بالقوه متعدد هستند:

• درزهای جوش (برای اتصالات جوشی)
• اتصالات رزوه‌ای (برای اتصالات رزوه‌ای)
• مشترک شاخه به هدر
• درزهای جوش پد تقویتی

یک نشتی در اتصال انشعاب می‌تواند بسته به نوع سیال، فشار و دما، بسیار خطرناک باشد.

۳.۴ دسترسی برای بازرسی و نگهداری

اتصالات انشعاب باید به‌گونه‌ای طراحی شوند که دسترسی برای بازرسی با روش‌های تست غیرمخرب (NDT) و بازرسی چشمی فراهم باشد. برخی از انواع اتصالات نسبت به سایرین برای بازرسی آسان‌تر هستند که این موضوع بر فرآیند انتخاب تأثیر می‌گذارد.

۴. کدها و استانداردهای طراحی اتصالات انشعاب

اتصالات انشعاب در سیستم‌های لوله‌کشی توسط مجموعه جامعی از کدها و استانداردهای بین‌المللی کنترل می‌شوند. آشنایی با این استانداردها برای رعایت الزامات، ایمنی و تضمین کیفیت ضروری است.

برای اطلاعات دقیق‌تر در مورد استانداردهای خاص، به صفحات اختصاصی مراجعه کنید:

• ASME B16.11 – اتصالات جوش‌پخچه‌ای و رزوه‌ای
• ASME B16.9 – اتصالات جوش لب‌به‌لب
• ASTM A403 – اتصالات فولاد زنگ‌نزن

۵. انواع اتصالات انشعاب – نمای کلی جامع

اتصالات انشعاب در سیستم‌های لوله‌کشی را می‌توان به‌طور کلی به اتصالات یکپارچه (یک‌تکه) و اتصالات ساخته‌شده (Fabricated) تقسیم کرد. بخش‌های زیر نمای کلی جامعی از هر نوع را با لینک به صفحات اختصاصی دقیق‌تر ارائه می‌دهند.

۵.۱ سه‌راهی (Tee) – مساوی و کاهنده

یک سه‌راهی (Tee) یک اتصال ریخته‌گری یا آهنگری شده با سه دهانه است: یک ورودی و دو خروجی (یا برعکس). سه‌راهی‌ها در دو پیکربندی اصلی تولید می‌شوند:

• سه‌راهی مساوی (Equal Tee): هر سه دهانه اندازه اسمی لوله (NPS) یکسانی دارند.
• سه‌راهی کاهنده (Reducing Tee): دهانه شاخه کوچک‌تر از دهانه‌های ران است.

سه‌راهی‌ها در پیکربندی‌های جوش لب‌به‌لب (ASME B16.9) و جوش‌پخچه‌ای (ASME B16.11) در دسترس هستند. آنها ساده‌ترین روش اتصال انشعاب هستند و برای ساخت‌وساز جدید زمانی که محل انشعاب از قبل مشخص است، ترجیح داده می‌شوند.

ویژگی‌های کلیدی:

• ✅ ساختار یکپارچه – بدون اتصالات جوش اضافی در محل انشعاب
• ✅ یکپارچگی فشاری عالی – به‌طور ذاتی توسط هندسه تقویت شده است
• ✅ ابعاد استاندارد – ASME B16.9 / B16.11
• ✅ مناسب برای تمام سرویس‌ها
• ❌ هزینه بالاتر نسبت به اتصالات ساخته‌شده (به‌خصوص در قطرهای بزرگ)
• ❌ محدودیت در دسترسی اندازه – اندازه شاخه باید یک اندازه استاندارد اتصال باشد
• ❌ نیاز به فضای بیشتر – بدنه کامل سه‌راهی

کاربردهای معمول: نفت و گاز، پتروشیمی، نیروگاه‌ها، تصفیه آب و تمام لوله‌کشی‌های عمومی صنعتی.

📌 بیشتر بدانید: برای ابعاد و مشخصات سه‌راهی به راهنمای اتصالات لوله مراجعه کنید.

۵.۲ انشعاب مستقیم (Stub-in) – بدون تقویت و با تقویت

یک انشعاب مستقیم (Stub-in) یک اتصال انشعاب ساخته‌شده (Fabricated) است که در آن لوله شاخه برش داده شده، پخ زده شده و مستقیماً در سوراخی که در لوله هدر ایجاد شده است، جوش داده می‌شود. این ساده‌ترین و اقتصادی‌ترین روش برای ایجاد اتصالات انشعاب است.

انشعاب مستقیم بدون تقویت (Unreinforced Stub-in): لوله شاخه به‌طور مستقیم و بدون هیچ تقویت اضافی به هدر جوش داده می‌شود. این روش برای کاربردهای فشار پایین و غیر بحرانی که نسبت قطر شاخه به هدر کوچک و فشار پایین است، قابل قبول می‌باشد.

انشعاب مستقیم با تقویت (Reinforced Stub-in): یک پد تقویتی (Reinforcement Pad) یا زین (Saddle) در اطراف شاخه اضافه می‌شود تا دهانه را تقویت کند. این روش برای کاربردهای فشار بالا و بحرانی که در آنها دهانه بدون تقویت استحکام کافی را فراهم نمی‌کند، الزامی است.

ویژگی‌های کلیدی:

• ✅ کمترین هزینه – بدون نیاز به خرید اتصال
• ✅ انعطاف‌پذیر – هر اندازه شاخه‌ای قابل انجام است
• ✅ در دسترس در هر مکان – قابل ساخت در کارگاه
• ❌ نیاز به جوشکاری دقیق – هندسه اتصال پیچیده
• ❌ تمرکز تنش در محل تلاقی
• ❌ محاسبه تقویت الزامی است طبق ASME B31.3

کاربردهای معمول: خطوط سرویس فشار پایین، سیستم‌های آب، سیستم‌های هوا و لوله‌کشی صنعتی با فشار متوسط.

۵.۳ ولدولت (Weldolet)

یک ولدولت (Weldolet) یک اتصال انشعاب خروجی آهنگری شده با تقویت یکپارچه (Integrally Reinforced) است که به هدر جوش لب‌به‌لب شده و یک اتصال جوش لب‌به‌لب به لوله شاخه را می‌پذیرد. این رایج‌ترین اتصال او-لت برای اتصالات انشعاب جوش لب‌به‌لب است.

ولدولت مطابق با MSS SP-97 تولید می‌شود و در طیف گسترده‌ای از اندازه‌ها، شِدول‌ها و مواد در دسترس است. تقویت یکپارچه، نیاز به پد تقویتی جداگانه را حذف می‌کند.

ویژگی‌های کلیدی:

• ✅ تقویت یکپارچه – بدون نیاز به پد مجزا
• ✅ اتصال جوش لب‌به‌لب – جوش نفوذ کامل
• ✅ یکپارچگی فشاری عالی
• ✅ مناسب برای فشار بالا و دمای بالا
• ✅ جوشکاری کمتر نسبت به انشعاب مستقیم با پد
• ❌ هزینه بالاتر نسبت به انشعاب مستقیم ساخته‌شده
• ❌ نیاز به پخ‌زنی دقیق لوله شاخه

کاربردهای معمول: نفت و گاز، پتروشیمی، تولید برق، بخار با فشار بالا و لوله‌کشی فرآیندی بحرانی.

📌 بیشتر بدانید: برای ابعاد و مشخصات دقیق، به راهنمای کامل ولدولت و ابعاد ولدولت مراجعه کنید.

۵.۴ ساکولت (Sockolet)

یک ساکولت (Sockolet) یک اتصال انشعاب خروجی آهنگری شده است که از طریق جوش لب‌به‌لب به هدر متصل می‌شود و یک اتصال جوش‌پخچه‌ای (Socket-Weld) به لوله شاخه را می‌پذیرد. این انتخاب ارجح برای خطوط انشعاب با قطر کوچک (معمولاً NPS ۲ و کوچک‌تر) است.

اتصال جوش‌پخچه‌ای از یک جوش فیله (Fillet Weld) در ورودی پخچه استفاده می‌کند که اجرا و بازرسی آن ساده‌تر از جوش لب‌به‌لب است. ساکولت تقویت یکپارچه ارائه می‌دهد و مطابق MSS SP-97 تولید می‌شود.

ویژگی‌های کلیدی:

• ✅ تقویت یکپارچه
• ✅ اتصال جوش‌پخچه‌ای – جوش فیله ساده
• ✅ ایده‌آل برای قطرهای کوچک (NPS ½ تا ۲)
• ✅ هزینه کمتر نسبت به ولدولت در اندازه‌های کوچک
• ✅ هم‌راستایی آسان‌تر – پخچه خودتراز است
• ❌ مناسب برای سرویس‌های شدید نیست – جوش‌پخچه‌ای به اندازه جوش لب‌به‌لب مستحکم نیست
• ❌ فاصله در کف پخچه – احتمال خوردگی شکافی

کاربردهای معمول: خطوط فرآیندی با قطر کوچک، اتصالات ابزار دقیق، سیستم‌های سرویس، حفاظت در برابر آتش و لوله‌کشی عمومی صنعتی.

📌 بیشتر بدانید: برای ابعاد و مشخصات دقیق، به راهنمای کامل ساکولت و ابعاد ساکولت مراجعه کنید.

۵.۵ تردولت (Thredolet)

یک تردولت (Thredolet) یک اتصال انشعاب خروجی آهنگری شده است که از طریق جوش لب‌به‌لب به هدر متصل می‌شود و یک اتصال رزوه‌ای (Threaded) به لوله شاخه را می‌پذیرد. برای کاربردهای فشار پایین و غیر بحرانی که اتصالات رزوه‌ای قابل قبول هستند، استفاده می‌شود.

تردولت‌ها مطابق MSS SP-97 تولید می‌شوند و در اندازه‌های NPS ½ تا ۲ در دسترس هستند. اتصال شاخه از طریق رزوه‌های NPT (رزوه لوله ملی) انجام می‌شود.

ویژگی‌های کلیدی:

• ✅ تقویت یکپارچه
• ✅ اتصال رزوه‌ای – بدون نیاز به جوشکاری در سمت شاخه
• ✅ ایده‌آل برای اتصالات ابزار دقیق و سرویس
• ✅ نصب آسان – فقط لوله را به اتصال پیچ کنید
• ❌ رتبه فشار پایین – اتصالات رزوه‌ای ضعیف‌تر از جوشی هستند
• ❌ مناسب برای سیالات قابل اشتعال یا سمی نیست (خطر نشتی از طریق رزوه‌ها)
• ❌ محدود به قطرهای کوچک (NPS ۲ و پایین‌تر)

کاربردهای معمول: هوای ابزار دقیق، خطوط آب، نقاط تزریق مواد شیمیایی، اتصالات تخلیه و سیستم‌های سرویس غیر بحرانی.

📌 بیشتر بدانید: برای ابعاد و مشخصات دقیق، به راهنمای کامل تردولت و ابعاد تردولت مراجعه کنید.

۵.۶ سویپولت (Sweepolet)

یک سویپولت (Sweepolet) یک اتصال انشعاب خروجی آهنگری شده است که یک انتقال منحنی و صاف (Sweeping, Contoured Transition) از هدر به شاخه فراهم می‌کند. این طراحی افت فشار را کاهش می‌دهد، تلاطم را به حداقل می‌رساند و تمرکز تنش را نسبت به او-لت‌های استاندارد کاهش می‌دهد.

سویپولت به‌ویژه در کاربردهایی که نیاز به افت فشار کم و حداقل اختلال در جریان دارند، مانند خطوط جریان با سرعت بالا و سیستم‌های دوغاب (Slurry)، مفید است.

ویژگی‌های کلیدی:

• ✅ ویژگی‌های جریان برتر – افت فشار کاهش یافته
• ✅ تمرکز تنش کم – انتقال صاف
• ✅ تقویت یکپارچه
• ✅ اتصال جوش لب‌به‌لب – جوش نفوذ کامل
• ❌ هزینه بالاتر نسبت به ولدولت استاندارد
• ❌ اثر فیزیکی بزرگ‌تر

کاربردهای معمول: خطوط فرآیندی با سرعت بالا، سیستم‌های دوغاب، سرویس‌های سیالات ویسکوز و کاربردهایی با نگرانی‌های بحرانی فرسایش.

📌 بیشتر بدانید: به راهنمای کامل سویپولت مراجعه کنید.

۵.۷ البولت (Elbolet)

یک البولت (Elbolet) یک اتصال انشعاب خروجی آهنگری شده است که به‌طور خاص برای اتصالات انشعاب روی آرنج‌های لوله (Pipe Elbows) طراحی شده است. این اتصال به شعاع خارجی (Extrados) یک آرنج جوش لب‌به‌لب جوش داده می‌شود تا یک خط انشعاب ایجاد کند.

البولت‌ها مطابق MSS SP-97 تولید می‌شوند و در پیکربندی‌های آرنج‌های ۴۵ درجه، ۹۰ درجه و ۱۸۰ درجه در دسترس هستند. اندازه شاخه معمولاً کوچک‌تر از اندازه آرنج است.

ویژگی‌های کلیدی:

• ✅ طراحی شده برای اتصالات آرنج
• ✅ تقویت یکپارچه
• ✅ اتصال جوش لب‌به‌لب – جوش نفوذ کامل
• ✅ در دسترس برای آرنج‌های ۴۵ درجه و ۹۰ درجه
• ❌ نصب پیچیده‌تر – نیاز به تنظیم دقیق
• ❌ محدود به کاربردهای آرنج

کاربردهای معمول: انشعابات از آرنج‌ها در نفت و گاز، پتروشیمی و نیروگاه‌ها.

📌 بیشتر بدانید: به راهنمای کامل البولت مراجعه کنید.

۵.۸ لترولت (Latrolet)

یک لترولت (Latrolet) (که به‌عنوان او-لت جانبی (Lateral O-Let) نیز شناخته می‌شود) یک اتصال انشعاب خروجی آهنگری شده است که برای اتصالات انشعاب جانبی ۴۵ درجه طراحی شده است. برخلاف او-لت‌های استاندارد که یک انشعاب ۹۰ درجه ایجاد می‌کنند، لترولت به لوله شاخه اجازه می‌دهد که با زاویه ۴۵ درجه متصل شود.

این پیکربندی برای تأسیسات محدود از نظر فضا و کاربردهایی که یک انشعاب ۹۰ درجه مقاومت جریان یا تنش بیش از حد ایجاد می‌کند، مفید است.

ویژگی‌های کلیدی:

• ✅ اتصال جانبی ۴۵ درجه
• ✅ تقویت یکپارچه
• ✅ مقاومت جریان کاهش یافته نسبت به انشعاب ۹۰ درجه
• ✅ اتصال جوش لب‌به‌لب – جوش نفوذ کامل
• ❌ نصب پیچیده‌تر – نیاز به پخ‌زنی دقیق
• ❌ هزینه بالاتر نسبت به ولدولت استاندارد

کاربردهای معمول: آرایش‌های لوله‌کشی با فضای محدود، اتصالات ابزار دقیق و کاربردهایی که نیاز به اختلال جریان کاهش یافته دارند.

📌 بیشتر بدانید: به راهنمای کامل لترولت مراجعه کنید.

۵.۹ نیپولت (Nipolet)

یک نیپولت (Nipolet) عملکردهای یک نیپل (Nipple) و یک او-لت را در یک اتصال آهنگری واحد ترکیب می‌کند. یک اتصال انشعاب با یک نیپل لوله یکپارچه (Integral Pipe Nipple) که از اتصال بیرون زده است، فراهم می‌کند.

نیپولت نیاز به یک جوش جداگانه بین او-لت و لوله شاخه را حذف می‌کند و تعداد اتصالات جوش را کاهش می‌دهد و نصب را ساده‌تر می‌کند.

ویژگی‌های کلیدی:

• ✅ نیپل یکپارچه – کاهش اتصالات جوش
• ✅ تقویت یکپارچه
• ✅ اتصال جوش لب‌به‌لب – جوش نفوذ کامل
• ✅ در دسترس در طول‌های مختلف
• ❌ هزینه بالاتر نسبت به او-لت + نیپل جداگانه
• ❌ در دسترس بودن محدود – طول‌های سفارشی ممکن است نیاز به سفارش داشته باشند

کاربردهای معمول: اتصالات ابزار دقیق، اتصالات تخلیه و کاربردهایی که کاهش اتصالات جوش مفید است.

📌 بیشتر بدانید: به راهنمای کامل نیپولت مراجعه کنید.

۵.۱۰ برازولت (Brazolet)

یک برازولت (Brazolet) یک اتصال انشعاب خروجی آهنگری شده است که برای اتصالات لحیم‌کاری شده (Brazed) به جای اتصالات جوشی یا رزوه‌ای طراحی شده است. لحیم‌کاری (Brazing) یک فرآیند اتصال است که در آن یک فلز پرکننده ذوب شده و با عمل موئینگی به داخل اتصال کشیده می‌شود.

اتصالات برازولت در کاربردهایی استفاده می‌شوند که لحیم‌کاری با دمای بالا بر جوشکاری ترجیح داده می‌شود، مانند سیستم‌های مس-نیکل و فولاد زنگ‌نزن در کاربردهای دریایی و HVAC.

ویژگی‌های کلیدی:

• ✅ اتصال لحیم‌کاری شده – بدون نیاز به جوشکاری
• ✅ تقویت یکپارچه
• ✅ تنش حرارتی کمتر نسبت به جوشکاری
• ✅ مناسب برای فلزات غیرمشابه
• ❌ رتبه فشار پایین‌تر نسبت به اتصالات جوشی
• ❌ محدود به دماهای متوسط

کاربردهای معمول: سیستم‌های HVAC، لوله‌کشی دریایی، سیستم‌های مس-نیکل و کاربردهایی که نیاز به اتصال فلزات غیرمشابه دارند.

📌 بیشتر بدانید: به راهنمای کامل برازولت مراجعه کنید.

۵.۱۱ کوپولت (Coupolet)

یک کوپولت (Coupolet) یک اتصال انشعاب خروجی آهنگری شده است که یک کوپلینگ جوش‌پخچه‌ای (Socket-Weld Coupling) را با یک پایه او-لت ترکیب می‌کند. یک اتصال انشعاب با استفاده از یک اتصال جوش‌پخچه‌ای در سمت شاخه فراهم می‌کند.

کوپولت مشابه ساکولت است اما با یک پخچه از نوع کوپلینگ که بیشتر از هدر بیرون می‌زند. این طراحی طول اضافی برای قرارگیری لوله و جوشکاری فراهم می‌کند.

ویژگی‌های کلیدی:

• ✅ پخچه کشیده – سطح جوش بیشتری فراهم می‌کند
• ✅ تقویت یکپارچه
• ✅ اتصال جوش‌پخچه‌ای – جوش فیله ساده
• ✅ ایده‌آل برای قطرهای کوچک
• ❌ اثر فیزیکی بزرگ‌تر نسبت به ساکولت
• ❌ هزینه بالاتر نسبت به ساکولت استاندارد

کاربردهای معمول: خطوط فرآیندی با قطر کوچک، اتصالات ابزار دقیق و کاربردهایی که نیاز به طول پخچه کشیده دارند.

📌 بیشتر بدانید: به راهنمای کامل کوپولت مراجعه کنید.

۵.۱۲ اینسرت ولدولت (Insert Weldolet)

یک اینسرت ولدولت (Insert Weldolet) یک نوع از ولدولت استاندارد است که در آن اتصال به داخل لوله هدر وارد (Inserted) می‌شود تا یک سوراخ داخلی هم‌سطح (Flush Internal Bore) فراهم کند. این پیکربندی زمانی ترجیح داده می‌شود که اتصال انشعاب باید با سوراخ داخلی هدر هم‌سطح باشد، مانند خطوط لوله قابل پیگ‌رانی (Piggable Pipelines) یا کاربردهایی که برآمدگی‌های داخلی باعث اختلال در جریان یا تجمع مواد می‌شوند.

ویژگی‌های کلیدی:

• ✅ سوراخ داخلی هم‌سطح – بدون برآمدگی به داخل هدر
• ✅ ایده‌آل برای خطوط لوله قابل پیگ‌رانی
• ✅ تقویت یکپارچه
• ✅ اتصال جوش لب‌به‌لب – جوش نفوذ کامل
• ❌ هزینه بالاتر نسبت به ولدولت استاندارد
• ❌ نصب پیچیده‌تر – نیاز به اندازه‌گذاری دقیق سوراخ

کاربردهای معمول: خطوط لوله قابل پیگ‌رانی، سیستم‌های جریان با تلاطم کم و کاربردهایی که نیاز به سطح داخلی صاف دارند.

📌 بیشتر بدانید: به راهنمای کامل اینسرت ولدولت مراجعه کنید.

۵.۱۳ جدول خلاصه مقایسه اتصالات انشعاب

۶. اصول تقویت انشعاب

هنگامی که یک سوراخ در یک لوله تحت فشار ایجاد می‌شود، استحکام لوله کاهش می‌یابد. مواد حذف شده از هدر باید با تقویت جایگزین شوند تا قابلیت تحمل فشار بازیابی شود. این به تقویت انشعاب (Branch Reinforcement) معروف است.

۶.۱ قانون جایگزینی سطح (Area Replacement Rule)

قانون جایگزینی سطح (Area Replacement Rule) اصل اساسی برای طراحی تقویت انشعاب طبق ASME B31.3 است. این قانون بیان می‌کند که سطح مقطع مواد حذف شده از هدر باید با تقویت در یک ناحیه مشخص در اطراف دهانه انشعاب جایگزین شود.

سطح تقویت مورد نیاز (A₁) به صورت زیر محاسبه می‌شود:

۶.۲ تشدید تنش (Stress Intensification)

اتصالات انشعاب عوامل تشدید تنش (Stress Intensification Factors - SIFs) ایجاد می‌کنند که باید در تحلیل انعطاف‌پذیری لحاظ شوند. SIF یک ضریب است که افزایش تنش موضعی در محل تلاقی انشعاب را محاسبه می‌کند. ASME B31.3 مقادیر SIF را برای انواع مختلف اتصالات انشعاب ارائه می‌دهد.

۶.۳ تحمل فشار (Pressure Containment)

اتصال انشعاب باید قادر به تحمل فشار طراحی سیستم لوله‌کشی باشد. تقویت باید اطمینان حاصل کند که فشار ترکیدگی (Burst Pressure) اتصال انشعاب حداقل برابر با فشار ترکیدگی هدر است.

۶.۴ خستگی (Fatigue)

اتصالات انشعاب به‌ویژه مستعد شکست ناشی از خستگی (Fatigue Failure) هستند به دلیل:

• تمرکز تنش در محل تلاقی
• سیکل‌های حرارتی (انبساط افتراقی)
• سیکل‌های فشار
• ارتعاش و بارهای مکانیکی

طراحی باید عمر خستگی اتصال انشعاب را در نظر بگیرد، به‌ویژه در کاربردهایی با سیکل‌های حرارتی یا فشاری مکرر.

۶.۵ انبساط حرارتی (Thermal Expansion)

لوله‌های هدر و شاخه ممکن است به دلیل اختلاف دما یا تفاوت در خواص مواد، با نرخ‌های متفاوتی منبسط شوند. این انبساط افتراقی، تنش‌های اضافی را در اتصال انشعاب ایجاد می‌کند.

تحلیل انعطاف‌پذیری مناسب (طبق ASME B31.3) باید تنش‌های انبساط حرارتی را در اتصالات انشعاب در نظر بگیرد.

۶.۶ بارهای انشعاب (Branch Loads)

اتصالات انشعاب در معرض بارهای خارجی ناشی از موارد زیر هستند:

• وزن لوله (لوله شاخه، اتصالات، شیرآلات، عایق)
• وزن سیال
• نیروهای انبساط حرارتی
• بارهای باد و زلزله
• واکنش‌های تکیه‌گاه‌ها

۷. چگونه مهندسان اتصالات انشعاب را انتخاب می‌کنند

انتخاب نوع مناسب اتصال انشعاب، یک تصمیم چندوجهی است که نیاز به بررسی عوامل فنی و اقتصادی متعددی دارد.

۷.۱ جریان تصمیم‌گیری انتخاب (Selection Decision Flow)

جریان تصمیم‌گیری زیر، فرآیند معمول انتخاب اتصال انشعاب را نشان می‌دهد:

۷.۲ عوامل انتخاب

🔹 فشار (Pressure)

• فشار بالا (کلاس ۹۰۰+): ولدولت، سویپولت، اینسرت ولدولت (اتصالات جوش لب‌به‌لب)
• فشار متوسط (کلاس ۳۰۰–۶۰۰): سه‌راهی، ولدولت، ساکولت
• فشار پایین (کلاس ۱۵۰): تردولت، انشعاب مستقیم (بدون تقویت)

🔹 دما (Temperature)

• دمای بالا (>۴۰۰ درجه سانتی‌گراد): اتصالات جوش لب‌به‌لب (ولدولت، سه‌راهی) – از اتصالات رزوه‌ای خودداری کنید
• دمای متوسط (۱۰۰–۴۰۰ درجه سانتی‌گراد): تمام انواع با مواد مناسب
• دمای پایین (سرمایشی): اتصالات جوش لب‌به‌لب با مواد تست ضربه شده

🔹 اندازه لوله (Pipe Size)

• شاخه بزرگ (>NPS ۴): سه‌راهی، ولدولت، انشعاب مستقیم با پد
• شاخه متوسط (NPS ۲–۴): ولدولت، سه‌راهی
• شاخه کوچک (NPS ½–۲): ساکولت، تردولت، کوپولت

🔹 شِدول (ضخامت دیواره)

• دیواره ضخیم (SCH ۸۰+): ولدولت، سه‌راهی (جوش لب‌به‌لب)
• دیواره استاندارد (SCH ۴۰): تمام انواع
• دیواره نازک (SCH ۱۰): ولدولت، سویپولت

🔹 سرویس سیال (Fluid Service)

• قابل اشتعال/سمی: اتصالات جوش لب‌به‌لب (ولدولت، سه‌راهی) – بدون اتصالات رزوه‌ای
• خورنده: انتخاب مواد مناسب (ASTM A403 برای فولاد زنگ‌نزن)
• سرعت بالا / ساینده: سویپولت، اینسرت ولدولت (مسیر جریان صاف)
• غیر بحرانی (آب، هوا): تردولت، انشعاب مستقیم، ساکولت

🔹 خوردگی و فرسایش (Corrosion and Erosion)

• سرویس‌های خورنده: استفاده از اتصالات با تقویت یکپارچه (او-لت‌ها) برای جلوگیری از شکاف‌ها
• سرویس‌های فرسایشی: استفاده از سویپولت برای به حداقل رساندن اختلال جریان
• پوشش داخلی / پیگ‌رانی: استفاده از اینسرت ولدولت برای سطح داخلی هم‌سطح

🔹 الزامات بازرسی (Inspection Requirements)

• RT کامل مورد نیاز: اتصالات جوش لب‌به‌لب (ولدولت، سه‌راهی)
• بازرسی محدود: ساکولت، تردولت (جوش فیله یا رزوه‌ای)

🔹 نگهداری و دسترسی (Maintenance and Accessibility)

• نگهداری آسان: سه‌راهی (قابل دسترسی از همه طرف)
• دسترسی محدود: او-لت‌ها (طراحی جمع‌وجور)

🔹 اقتصادی (Economics)

• کمترین هزینه: انشعاب مستقیم (بدون تقویت) – ساخت در کارگاه
• هزینه متوسط: تردولت، ساکولت
• هزینه بالاتر: ولدولت، سه‌راهی (اتصالات خریداری شده)
• بالاترین هزینه: سویپولت، اینسرت ولدولت (طراحی‌های تخصصی)

۸. جدول مقایسه دقیق – تمام انواع اتصالات انشعاب

۹. کاربردهای معمول صنعتی

۹.۱ نفت و گاز (Oil & Gas)

• خطوط لوله اصلی: ولدولت، سه‌راهی (فشار بالا، قطرهای بزرگ)
• سیستم‌های پیگ‌رانی: اینسرت ولدولت (سوراخ داخلی هم‌سطح)
• اتصالات ابزار دقیق: تردولت، ساکولت (قطر کوچک)
• سکوهای فراساحلی: سویپولت (سرعت بالا، مقاومت در برابر فرسایش)

۹.۲ پتروشیمی (Petrochemical)

• رآکتورهای فرآیندی: ولدولت، سه‌راهی (دمای بالا، خورنده)
• لوله‌کشی مبدل‌های حرارتی: ولدولت (طراحی جمع‌وجور)
• سیستم‌های سرویس: ساکولت، تردولت (قطر کوچک)

۹.۳ کارخانه‌های شیمیایی (Chemical Plants)

• سرویس‌های خورنده: ولدولت با ASTM A403 فولاد زنگ‌نزن
• فرآیندهای دمای بالا: ولدولت (یکپارچگی جوش لب‌به‌لب)

۹.۴ نیروگاه‌ها (Power Plants)

• خطوط بخار: ولدولت، سه‌راهی (فشار بالا، دمای بالا)
• سیستم‌های میعانات: ساکولت (قطر کوچک)
• آب خنک‌کننده: انشعاب مستقیم با پد (قطر بزرگ)

۹.۵ آب و فاضلاب (Water & Wastewater)

• خطوط انتقال اصلی: سه‌راهی، انشعاب مستقیم با پد
• سیستم‌های توزیع: تردولت، ساکولت

۹.۶ اطفای حریق (Fire Fighting)

• شبکه‌های اصلی آتش‌نشانی: سه‌راهی، ولدولت (فشار بالا)
• سیستم‌های آب‌پاش: تردولت، ساکولت

۹.۷ HVAC

• آب سرد: سه‌راهی، انشعاب مستقیم
• خطوط مبرد: برازولت (مس-نیکل لحیم‌کاری شده)

۹.۸ دریایی (Marine)

• سیستم‌های آب دریا: برازولت، ولدولت (مواد مقاوم به خوردگی)
• آب‌های کف کشی و بالاست: انشعاب مستقیم با پد

۹.۹ معدن (Mining)

• خطوط لوله دوغاب: سویپولت (مقاوم در برابر سایش، جریان صاف)
• تأمین آب: انشعاب مستقیم با پد

۹.۱۰ صنایع غذایی و دارویی (Food and Pharmaceutical)

• لوله‌کشی بهداشتی: سه‌راهی (فولاد زنگ‌نزن، پرداخت الکترولیتی)
• قطر کوچک: ساکولت (فولاد زنگ‌نزن)

۱۰. اشتباهات رایج طراحی در اتصالات انشعاب

۱۱. بهترین روش‌های نصب

۱۱.۱ آماده‌سازی (Preparation)

• ✅ تأیید کنید که نوع اتصال انشعاب با طراحی مهندسی مطابقت دارد
• ✅ گواهی مواد (EN 10204 3.1 یا 3.2) را تأیید کنید
• ✅ اتصال را از نظر هرگونه عیب قابل مشاهده بازرسی کنید
• ✅ سطح هدر را طبق توصیه سازنده آماده کنید

۱۱.۲ برش سوراخ (Hole Cutting)

• ✅ از ابزارهای برش مناسب (اکسی‌سوخت، پلاسما یا ماشین‌کاری) استفاده کنید
• ✅ تمام سوراخ‌ها و سرباره‌های حاصل از برش را حذف کنید
• ✅ اندازه سوراخ را با ابعاد اتصال مطابقت دهید
• ✅ سوراخ را طبق الزامات WPS پخ بزنید

۱۱.۳ تنظیم (Fit-Up)

• ✅ از هم‌راستایی صحیح اتصال انشعاب روی هدر اطمینان حاصل کنید
• ✅ فاصله ریشه و زاویه پخ مشخص شده را حفظ کنید
• ✅ اتصال را با جوش موقت در موقعیت خود محکم کنید
• ✅ ابعاد تنظیم را قبل از جوشکاری نهایی تأیید کنید

۱۱.۴ جوشکاری (Welding)

• ✅ از WPS تأیید شده پیروی کنید
• ✅ دماهای پیش‌گرم و بین‌پاسی را حفظ کنید
• ✅ از جوشکاران واجد شرایط با گواهینامه‌های معتبر استفاده کنید
• ✅ بازرسی مرحله‌ای (VT، PT، MT در صورت نیاز) را انجام دهید

۱۱.۵ پس از جوش (Post-Weld)

• ✅ بازرسی چشمی تمام جوش‌ها را انجام دهید
• ✅ NDT را طبق برنامه بازرسی انجام دهید (RT، UT، PT، MT)
• ✅ در صورت نیاز توسط کد طراحی، PWHT را انجام دهید
• ✅ تمام نتایج بازرسی را مستند کنید

۱۲. ملاحظات جوشکاری برای اتصالات انشعاب

۱۲.۱ اتصالات جوش لب‌به‌لب (ولدولت، سویپولت، اینسرت ولدولت)

• جوش نفوذ کامل: برای کاربردهای فشار بالا الزامی است
• آماده‌سازی پخ: شیار تکی، دوتایی یا U مطابق ASME B16.25
• NDT: RT یا UT مورد نیاز است (۱۰۰٪ برای سرویس‌های بحرانی)
• PWHT: برای مواد و ضخامت‌های خاص طبق ASME B31.3 مورد نیاز است

۱۲.۲ اتصالات جوش‌پخچه‌ای (ساکولت، کوپولت)

• جوش فیله: دو پاس (جوش آب‌بندی و جوش سازه‌ای)
• فاصله در کف: پخچه باید دارای فاصله تقریباً ۱.۵ میلی‌متر در کف باشد تا امکان انبساط حرارتی فراهم شود
• NDT: PT یا MT (بازرسی سطح)
• PWHT: معمولاً برای اتصالات جوش‌پخچه‌ای مورد نیاز نیست

۱۲.۳ اتصالات رزوه‌ای (تردولت)

• درزگیر رزوه: از درزگیر مناسب یا نوار PTFE استفاده کنید
• درگیری رزوه: حداقل درگیری رزوه را طبق ASME B1.20.1 تضمین کنید
• NDT: فقط بازرسی چشمی

۱۳. بازرسی اتصالات انشعاب

۱۳.۱ بازرسی چشمی (Visual Inspection - VT)

• بررسی پروفیل جوش و تقویت
• تأیید عدم وجود زیربریدگی، تخلخل یا ترک سطحی
• تأیید تنظیم و هم‌راستایی مناسب

۱۳.۲ آزمون رادیوگرافی (Radiographic Testing - RT)

• برای اتصالات جوش لب‌به‌لب (ولدولت، سویپولت، اینسرت ولدولت) مورد نیاز است
• عیوب داخلی را تشخیص می‌دهد: تخلخل، عدم اتصال، عدم نفوذ، ترک
• طبق ASME Section V و API 570

۱۳.۳ آزمون فراصوت (Ultrasonic Testing - UT)

• جایگزین RT برای اتصالات جوش لب‌به‌لب
• عیوب صفحه‌ای و حجمی را تشخیص می‌دهد
• برای اتصالات با دیواره ضخیم مورد نیاز است

۱۳.۴ آزمون نفوذ مایعات (Dye Penetrant Testing - PT)

• برای جوش‌های فیله جوش‌پخچه‌ای (ساکولت، کوپولت) مورد نیاز است
• ترک‌ها و تخلخل‌های سطحی را تشخیص می‌دهد

۱۳.۵ آزمون ذرات مغناطیسی (Magnetic Particle Testing - MT)

• برای مواد فرومغناطیسی
• عیوب سطحی و زیرسطحی را تشخیص می‌دهد

۱۳.۶ آزمون هیدرواستاتیک (Hydrostatic Testing)

• آزمون فشار نهایی پس از تمام جوشکاری و بازرسی
• طبق ASME B31.3 با فشار ۱.۵ برابر فشار طراحی
• یکپارچگی مجموعه کامل انشعاب را تأیید می‌کند

۱۴. استانداردهای مرتبط با اتصالات انشعاب

۱۵. پرسش‌های متداول (FAQ)

۱۶. خلاصه

اتصالات انشعاب یکی از حیاتی‌ترین عناصر طراحی در هر سیستم لوله‌کشی صنعتی هستند. انتخاب نوع مناسب اتصال انشعاب — چه سه‌راهی، ولدولت، ساکولت، تردولت، انشعاب مستقیم یا هر اتصال او-لت دیگر — نیاز به بررسی دقیق فشار، دما، اندازه لوله، سرویس سیال، خوردگی، الزامات بازرسی و عوامل اقتصادی دارد.

برای مشخصات دقیق، ابعاد و داده‌های مهندسی هر نوع اتصال انشعاب، به صفحات اختصاصی خانواده او-لت مراجعه کنید:

• نمای کلی اتصالات او-لت
• راهنمای کامل ولدولت
• راهنمای کامل ساکولت
• راهنمای کامل تردولت
• راهنمای کامل سویپولت
• راهنمای کامل البولت
• راهنمای کامل لترولت
• راهنمای کامل نیپولت
• راهنمای کامل برازولت
• راهنمای کامل کوپولت
• راهنمای کامل اینسرت ولدولت
