ابعاد Weldolet (ولدولت) طبق MSS SP-97
جدول کامل ابعاد Size-on-Size و Reducing (ضخامت استاندارد STD) — راهنمای جامع ابعاد برای مهندسان طراحی، تأمینکنندگان و بازرسان پایپینگ
۱. مقدمه
دقت ابعادی در اتصالات انشعاب Weldolet یکی از عوامل کلیدی در طراحی، ساخت، نصب و بازرسی سیستمهای پایپینگ است. استاندارد MSS SP-97 با عنوان "Integrally Reinforced Forged Branch Outlet Fittings"، ابعاد دقیق Weldoletها را برای ضخامتهای استاندارد (STD) مشخص کرده است.
این مقاله بهعنوان مرجع ابعادی Weldolet طراحی شده است و تمامی اطلاعات مورد نیاز برای انتخاب، تأمین و بازرسی این اتصالات را در اختیار مهندسان قرار میدهد. تمامی ابعاد ارائهشده در این مقاله مستقیماً از استاندارد MSS SP-97 و منابع فنی معتبر استخراج شدهاند.
۲. نمای کلی ابعاد Weldolet
Weldoletها بر اساس نسبت قطر لوله اصلی به لوله فرعی به دو دسته اصلی تقسیم میشوند:
🔹 Size-on-Size Weldolet
- تعریف: قطر لوله اصلی و فرعی برابر هستند.
- کاربرد: زمانی که نیاز به انشعاب با همان قطر وجود دارد.
- مثال: ۴" × ۴" (Run = Branch)
🔸 Reducing Weldolet
- تعریف: قطر لوله فرعی کوچکتر از لوله اصلی است.
- کاربرد: رایجترین نوع، برای انشعاب به قطر کوچکتر.
- مثال: ۸" × ۴" (Run > Branch)
نکته کلیدی: در Reducing Weldolet، ضخامت دیواره (Schedule) در هر دو سمت (لوله اصلی و فرعی) باید با Weldolet سازگار باشد. جداول زیر بر اساس ضخامت استاندارد (STD) ارائه شدهاند.

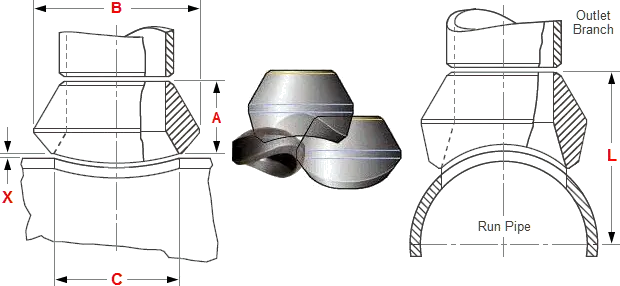

۳. آشنایی با پارامترهای ابعادی
برای درک صحیح جداول ابعادی، آشنایی با هر یک از پارامترهای زیر ضروری است:
پارامتر A
تعریف: فاصله از مرکز تقاطع لوله اصلی و فرعی تا انتهای جوش لببهلب لوله اصلی (Run End).
اهمیت: در تعیین همراستایی و فاصله نصب از لوله اصلی استفاده میشود.
پارامتر B
تعریف: قطر خارجی Weldolet در ناحیه تقویت (Reinforcement Section).
اهمیت: برای بررسی فضای نصب و محاسبات وزن کاربرد دارد.
پارامتر C
تعریف: قطر خارجی Weldolet در انتهای لوله فرعی (Branch End).
اهمیت: برای تطابق با لوله فرعی و آمادهسازی جوش استفاده میشود.
پارامتر D
تعریف: قطر داخلی Weldolet در انتهای لوله فرعی (Branch Bore).
اهمیت: برای محاسبات جریان و افت فشار در انشعاب اهمیت دارد.
پارامتر L
تعریف: طول کلی Weldolet از انتهای جوش لببهلب لوله اصلی تا انتهای جوش لببهلب لوله فرعی.
اهمیت: در محاسبات طول کلی خط لوله و نقشههای ایزومتریک استفاده میشود.
پارامتر X (Root Gap)
تعریف: فاصله (شکاف ریشه) که بین انتهای Weldolet و لوله برای جوشکاری در نظر گرفته میشود.
اهمیت: برای نفوذ کامل جوش و کیفیت اتصال حیاتی است.
طول کل Weldolet (L) برابر است با فاصله مرکز تقاطع + فاصله A + Root Gap (X). این رابطه در محاسبات دقیق نقشهکشی و تعیین موقعیت Weldolet روی لوله اصلی کاربرد دارد.
۴. ابعاد Size-on-Size Weldolet (ضخامت STD)
| NPS | A (mm) | B (mm) | C (mm) | D (mm) |
|---|---|---|---|---|
| ½ | 28 | 22 | 22 | 16 |
| ¾ | 29 | 27 | 27 | 20 |
| 1 | 36 | 34 | 34 | 27 |
| 1¼ | 41 | 43 | 43 | 35 |
| 1½ | 42 | 49 | 49 | 41 |
| 2 | 47 | 61 | 61 | 53 |
| 2½ | 53 | 74 | 74 | 64 |
| 3 | 56 | 90 | 90 | 80 |
| 4 | 68 | 116 | 116 | 103 |
| 5 | 75 | 141 | 141 | 129 |
| 6 | 81 | 168 | 168 | 155 |
| 8 | 97 | 219 | 219 | 206 |
| 10 | 110 | 273 | 273 | 260 |
| 12 | 124 | 324 | 324 | 310 |
| 14 | 133 | 356 | 356 | 341 |
| 16 | 143 | 406 | 406 | 391 |
| 18 | 152 | 457 | 457 | 442 |
| 20 | 159 | 508 | 508 | 493 |
| 24 | 180 | 610 | 610 | 594 |
- در Size-on-Size Weldolet، مقادیر B و C و D بر اساس قطر لوله اصلی محاسبه میشوند.
- تمام ابعاد بر حسب میلیمتر (mm) ارائه شدهاند.
- این ابعاد بر اساس ضخامت استاندارد (STD) مطابق MSS SP-97 هستند.
۵. ابعاد Reducing Weldolet (ضخامت STD)
| Run NPS | Branch NPS | A (mm) | B (mm) | C (mm) |
|---|---|---|---|---|
| ¾ | ½ | 29 | 27 | 22 |
| 1 | ¾ | 36 | 34 | 27 |
| 1 | ½ | 36 | 34 | 22 |
| 1¼ | 1 | 41 | 43 | 34 |
| 1½ | 1 | 42 | 49 | 34 |
| 1½ | ¾ | 42 | 49 | 27 |
| 1½ | ½ | 42 | 49 | 22 |
| 2 | 1½ | 47 | 61 | 49 |
| 2 | 1 | 47 | 61 | 34 |
| 2½ | 2 | 53 | 74 | 61 |
| 2½ | 1½ | 53 | 74 | 49 |
| 2½ | 1 | 53 | 74 | 34 |
| 3 | 2½ | 56 | 90 | 74 |
| 3 | 2 | 56 | 90 | 61 |
| 3 | 1½ | 56 | 90 | 49 |
| 3 | 1 | 56 | 90 | 34 |
| 4 | 3 | 68 | 116 | 90 |
| 4 | 2½ | 68 | 116 | 74 |
| 4 | 2 | 68 | 116 | 61 |
| 4 | 1½ | 68 | 116 | 49 |
| 4 | 1 | 68 | 116 | 34 |
| 6 | 4 | 81 | 168 | 116 |
| 6 | 3 | 81 | 168 | 90 |
| 6 | 2½ | 81 | 168 | 74 |
| 6 | 2 | 81 | 168 | 61 |
| 6 | 1½ | 81 | 168 | 49 |
| 8 | 6 | 97 | 219 | 168 |
| 8 | 4 | 97 | 219 | 116 |
| 8 | 3 | 97 | 219 | 90 |
| 8 | 2½ | 97 | 219 | 74 |
| 8 | 2 | 97 | 219 | 61 |
| 10 | 8 | 110 | 273 | 219 |
| 10 | 6 | 110 | 273 | 168 |
| 10 | 4 | 110 | 273 | 116 |
| 10 | 3 | 110 | 273 | 90 |
| 12 | 10 | 124 | 324 | 273 |
| 12 | 8 | 124 | 324 | 219 |
| 12 | 6 | 124 | 324 | 168 |
| 12 | 4 | 124 | 324 | 116 |
| 14 | 12 | 133 | 356 | 324 |
| 14 | 10 | 133 | 356 | 273 |
| 14 | 8 | 133 | 356 | 219 |
| 14 | 6 | 133 | 356 | 168 |
| 16 | 14 | 143 | 406 | 356 |
| 16 | 12 | 143 | 406 | 324 |
| 16 | 10 | 143 | 406 | 273 |
| 16 | 8 | 143 | 406 | 219 |
| 18 | 16 | 152 | 457 | 406 |
| 18 | 14 | 152 | 457 | 356 |
| 18 | 12 | 152 | 457 | 324 |
| 18 | 10 | 152 | 457 | 273 |
| 20 | 18 | 159 | 508 | 457 |
| 20 | 16 | 159 | 508 | 406 |
| 20 | 14 | 159 | 508 | 356 |
| 20 | 12 | 159 | 508 | 324 |
| 24 | 20 | 180 | 610 | 508 |
| 24 | 18 | 180 | 610 | 457 |
| 24 | 16 | 180 | 610 | 406 |
| 24 | 14 | 180 | 610 | 356 |
| 24 | 12 | 180 | 610 | 324 |
- مقدار A بر اساس قطر لوله اصلی (Run) تعیین میشود.
- مقدار B بر اساس قطر لوله اصلی (Run) تعیین میشود.
- مقدار C بر اساس قطر لوله فرعی (Branch) تعیین میشود.
- تمام ابعاد بر حسب میلیمتر (mm) ارائه شدهاند.
- این ابعاد بر اساس ضخامت استاندارد (STD) مطابق MSS SP-97 هستند.
۶. مقایسه مهندسی Size-on-Size و Reducing
| ویژگی | Size-on-Size Weldolet | Reducing Weldolet |
|---|---|---|
| نسبت قطر (Run : Branch) | ۱ : ۱ | بزرگتر : کوچکتر |
| کاربرد معمول | انشعاب با همان قطر | انشعاب به قطر کوچکتر (رایجترین) |
| ابعاد B و C | برابر | متفاوت (C کوچکتر) |
| افت فشار | کمتر | بیشتر (بهدلیل کاهش قطر) |
| وزن | بیشتر (برای سایزهای بزرگ) | کمتر |
| هزینه | بالاتر | کمتر |
| کاربرد در خطوط ابزاردقیق | محدود | بسیار رایج |
| کاربرد در خطوط اصلی | رایج | بسیار رایج |
| پیچیدگی ساخت | کمتر | بیشتر |
| بازرسی ابعادی | سادهتر | پیچیدهتر |
نتیجهگیری: انتخاب بین Size-on-Size و Reducing Weldolet به نیاز طراحی، سایز لوله فرعی و شرایط هیدرولیکی بستگی دارد. در اکثر پروژههای صنعتی، Reducing Weldolet بهدلیل کاربرد گسترده در انشعابات با قطر کوچکتر، انتخاب رایجتری است.
۷. نحوه خواندن جداول ابعادی
جداول ابعادی Weldolet بهگونهای طراحی شدهاند که مهندسان و بازرسان بتوانند بهسرعت ابعاد مورد نیاز را پیدا کنند. در این بخش، نحوه خواندن و تفسیر جداول را با یک مثال عملی توضیح میدهیم.
مثال: Weldolet 8" × 4" Schedule 40
| پارامتر | مقدار (mm) | توضیح |
|---|---|---|
| A | 97 | فاصله از مرکز تا انتهای جوش لوله اصلی |
| B | 219 | قطر خارجی در ناحیه تقویت |
| C | 116 | قطر خارجی در انتهای لوله فرعی (مربوط به NPS 4) |
| L | A + X + Centerline | با در نظر گرفتن Root Gap (X) محاسبه میشود |
برای یافتن ابعاد Weldolet 8" × 4"، در جدول Reducing به دنبال سطر Run NPS = 8 و Branch NPS = 4 بگردید. مقادیر A، B و C را از همان سطر استخراج کنید.
۸. Root Gap (X) — شکاف ریشه
Root Gap (X) یا شکاف ریشه، فاصلهای است که بین انتهای Weldolet و لوله برای جوشکاری در نظر گرفته میشود. این شکاف برای نفوذ کامل جوش و کیفیت اتصال حیاتی است.
اهمیت Root Gap
- نفوذ جوش (Penetration): شکاف کافی برای نفوذ کامل فلز پرکننده به ریشه جوش ضروری است.
- کنترل حرارت (Heat Control): شکاف مناسب به توزیع یکنواخت حرارت در حین جوشکاری کمک میکند.
- پیشگیری از ترک (Crack Prevention): شکاف ناکافی میتواند باعث ترکخوردگی ریشه شود.
- کیفیت جوش (Weld Quality): شکاف یکنواخت، کیفیت جوش را تضمین میکند.
مقدار Root Gap
مقدار Root Gap به ضخامت دیواره و رویه جوشکاری (WPS) بستگی دارد. در بسیاری از موارد، از میلهای جوش (Welding Rods) بهعنوان فاصلهدهنده (Spacer) برای تنظیم Root Gap استفاده میشود.
رابطه L = Centerline + X + A:
طول کل Weldolet (L) برابر است با فاصله مرکز تقاطع + فاصله A + Root Gap (X).
این رابطه در محاسبات دقیق نقشهکشی و تعیین موقعیت Weldolet روی لوله اصلی کاربرد دارد.
Root Gap باید در حین اتصال (Fit-up) بهطور یکنواخت در تمام محیط اطراف Weldolet رعایت شود. عدم یکنواختی Root Gap میتواند منجر به اعوجاج و نقص جوش شود.
۹. آمادهسازی پخ (Bevel Preparation)
انتهای Weldolet برای جوش لببهلب (Butt Weld) با پخ (Bevel) مطابق با استانداردهای ASME B16.9 و ASME B16.25 آماده میشود.
استانداردهای پخزنی
- ASME B16.9: ابعاد و تلرانسهای پخ برای اتصالات جوشی لببهلب
- ASME B16.25: جزئیات پخزنی (زاویه، ریشه، فاصله) برای جوشکاری لببهلب
مراحل آمادهسازی پخ
- برش (Cutting): برش دقیق انتهای Weldolet به طول مورد نیاز
- پخزنی (Beveling): ایجاد زاویه پخ استاندارد (معمولاً ۳۷.۵ درجه)
- تمیزکاری (Cleaning): پاکسازی سطح پخ از هرگونه آلودگی
- بازرسی (Inspection): بررسی زاویه، یکنواختی و کیفیت سطح پخ
پخزنی باید بهگونهای انجام شود که زاویه و ریشه (Root Face) با رویه جوشکاری (WPS) مطابقت داشته باشد. عدم رعایت این موضوع میتواند باعث نفوذ ناقص جوش شود.
۱۰. ملاحظات ساخت (Fabrication Considerations)
🔹 تراز (Alignment)
Weldolet باید دقیقاً روی لوله اصلی تراز شود تا انشعاب عمود (۹۰ درجه) ایجاد شود.
🔸 اتصال (Fit-up)
اتصال Weldolet به لوله اصلی باید بدون فاصله اضافی و با Root Gap مناسب انجام شود.
🔹 Root Gap
شکاف ریشه باید یکنواخت و مطابق با WPS باشد.
🔸 پخ (Bevel)
پخ باید مطابق با ASME B16.25 آماده شود.
🔹 تطابق ضخامت (Schedule Matching)
ضخامت دیواره Weldolet باید با ضخامت لوله سازگار باشد.
🔸 جهتگیری انشعاب
جهت انشعاب باید با نقشههای طراحی مطابقت داشته باشد.
🔹 جوش نقطهای (Tack Welding)
جوشهای نقطهای باید کافی و با کیفیت باشند.
🔸 جوش نهایی (Final Welding)
جوش نهایی باید با WPS معتبر و توسط جوشکار ماهر انجام شود.
۱۱. بازرسی ابعادی Weldolet
بازرسی A
- ابزار: کولیس یا خطکش دقیق
- هدف: اطمینان از فاصله مرکز تا انتهای جوش
- تلرانس: مطابق MSS SP-97
بازرسی B
- ابزار: کولیس یا میکرومتر
- هدف: بررسی قطر خارجی در ناحیه تقویت
- تلرانس: مطابق MSS SP-97
بازرسی C
- ابزار: کولیس یا میکرومتر
- هدف: بررسی قطر خارجی در انتهای لوله فرعی
- تلرانس: مطابق MSS SP-97
بازرسی Root Gap
- ابزار: گیج یا کولیس
- هدف: اطمینان از شکاف ریشه مناسب
- اهمیت: تأثیر بر کیفیت جوش
بازرسی پخ (Bevel)
- ابزار: گیج زاویه
- هدف: بررسی زاویه پخ
- استاندارد: ASME B16.25
بازرسی چشمی (VT)
- بررسی کیفیت سطح
- بررسی یکنواختی
- بررسی علائم و شماره حرارت
۱۲. اشتباهات رایج در انتخاب و بازرسی ابعاد
- انتخاب NPS اشتباه: عدم تطابق قطر Weldolet با لوله اصلی یا فرعی
- انتخاب ضخامت دیواره (Schedule) اشتباه: عدم تطابق با لوله
- نادیده گرفتن Root Gap: ایجاد شکاف ریشه نامناسب یا عدم وجود آن
- اتصال (Fit-up) نامناسب: فاصله زیاد یا کم بین Weldolet و لوله
- پخزنی نادرست: زاویه پخ نامناسب یا سطح پخ ناصاف
- عدم بررسی ابعاد A، B، C و D: عدم کنترل ابعادی دقیق
- جهتگیری اشتباه انشعاب: نصب Weldolet با زاویه اشتباه
- عدم بررسی علامتگذاری: عدم تطابق مشخصات Weldolet با مدارک
یادداشتهای کلی (General Notes)
- ابعاد بر حسب اینچ و میلیمتر نشان داده شدهاند.
- Root Gap (X) برای ایجاد شکاف جوش مناسب استفاده میشود.
- L برابر است با Centerline + Root Gap + A.
- انتهای Weldolet مطابق با ASME B16.9 و ASME B16.25 پخزنی میشوند.
- دادههای ابعادی بر اساس مستندات فنی Bonney Forge (بهجز تبدیلهای متریک در موارد مشخص) تهیه شدهاند.
- Weldolet® یک علامت تجاری ثبتشده متعلق به شرکت Bonney Forge است.
- اصطلاح "Welding Outlet" نیز بهعنوان یک اصطلاح عمومی مهندسی استفاده میشود.
۱۴. سوالات متداول
استاندارد مرجع MSS SP-97 با عنوان "Integrally Reinforced Forged Branch Outlet Fittings" است.
Size-on-Size: قطر لوله اصلی و فرعی برابر است. Reducing: قطر لوله فرعی کوچکتر از لوله اصلی است.
A فاصله از مرکز تقاطع لوله اصلی و فرعی تا انتهای جوش لببهلب لوله اصلی است.
B قطر خارجی Weldolet در ناحیه تقویت (Reinforcement Section) است.
C قطر خارجی Weldolet در انتهای لوله فرعی (Branch End) است.
D قطر داخلی Weldolet در انتهای لوله فرعی (Branch Bore) است.
L طول کلی Weldolet از انتهای جوش لوله اصلی تا انتهای جوش لوله فرعی است.
Root Gap یا شکاف ریشه، فاصله بین انتهای Weldolet و لوله برای جوشکاری است. برای نفوذ کامل جوش و کیفیت اتصال حیاتی است.
L = Centerline + X + A که در آن Centerline فاصله مرکز تقاطع، X Root Gap و A فاصله مرکز تا انتهای جوش است.
پخزنی Weldolet مطابق با ASME B16.9 و ASME B16.25 انجام میشود.
تلرانسهای ابعادی Weldolet در MSS SP-97 مشخص شدهاند و معمولاً ±1.5 تا ±2.5 میلیمتر هستند.
بله، ابعاد Weldolet بر اساس ضخامت دیواره (Schedule) متفاوت است. این مقاله بر اساس ضخامت استاندارد (STD) ارائه شده است.
Weldolet® یک علامت تجاری ثبتشده شرکت Bonney Forge است، در حالیکه Welding Outlet یک اصطلاح عمومی مهندسی است.
بله، Weldolet در کلاسهای فشاری 3000، 6000 و 9000 موجود است و برای فشارهای بالا مناسب است.
ابزارهای رایج شامل کولیس (Vernier Caliper)، میکرومتر، گیج زاویه و خطکش دقیق هستند.
در جداول Size-on-Size بر اساس NPS و در جداول Reducing بر اساس ترکیب Run NPS و Branch NPS جستجو کنید.
بله، Weldolet از مواد با چقرمگی ضربه بالا مانند ASTM A350 LF2 برای دماهای پایین تولید میشود.
با استفاده از گیج Root Gap یا میلهای جوش بهعنوان فاصلهدهنده و بازرسی چشمی در حین اتصال (Fit-up).
مواد رایج شامل ASTM A105، ASTM A182 و ASTM A350 هستند.
استاندارد اصلی Weldolet MSS SP-97 است، اما پخزنی انتهای آن مطابق با ASME B16.9 و ASME B16.25 انجام میشود.
۱۵. جمعبندی
دقت در ابعاد Weldolet یکی از عوامل کلیدی در طراحی، ساخت و بازرسی سیستمهای پایپینگ است. استاندارد MSS SP-97 با ارائه جداول ابعادی دقیق برای Size-on-Size و Reducing Weldolet، ابزار لازم برای انتخاب صحیح و کنترل کیفیت این اتصالات را در اختیار مهندسان قرار میدهد.
نکته کلیدی: در حین خرید، بازرسی و نصب Weldolet، همواره به ابعاد A، B، C، D و Root Gap (X) توجه کنید. تطابق این ابعاد با جداول استاندارد، یکپارچگی و ایمنی سیستم پایپینگ را تضمین میکند.
منابع و استانداردهای مرجع
-
MSS SP-97 — Integrally Reinforced Forged Branch Outlet Fittings
استاندارد اصلی ابعاد و تلرانسهای Weldolet -
ASME B16.9 — Factory-Made Wrought Butt-Welding Fittings
پخزنی و ابعاد اتصالات جوشی لببهلب -
ASME B16.25 — Butt Welding Ends
جزئیات پخزنی برای جوش لببهلب -
Bonney Forge — Technical Literature
مستندات فنی تولیدکننده Weldolet -
ASME B31.3 — Process Piping
کد طراحی لولهکشی فرآیندی
مقالات مرتبط
آخرین بهروزرسانی: مرداد 1405
💬 نیاز به مشاوره فنی دارید؟
اگر پس از مطالعه این مقاله هنوز سوالی دارید، سوال فنی خود را برای مهندسین ایران اتصال آسیا ارسال کنید.
کارشناسان ما در اسرع وقت به درخواست شما رسیدگی خواهند کرد.
چرا ایران اتصال آسیا؟
