اجزای اصلی سیستم پایپینگ راهنمای جامع معرفی تمام اجزای یک سیستم پایپینگ صنعتی

سیستم پایپینگ (Piping System) قلب تپنده هر واحد صنعتی است که به‌عنوان شاهراه حیاتی، وظیفه انتقال، توزیع، کنترل و جداسازی سیالات را در صنایع نفت، گاز، پتروشیمی، نیروگاه، دارویی، غذایی و بسیاری از صنایع دیگر بر عهده دارد. یک سیستم پایپینگ صنعتی مجموعه‌ای یکپارچه از تجهیزات و اجزای گوناگون است که در تعامل با یکدیگر، امکان جریان ایمن و کارآمد سیالات را فراهم می‌کنند. برای آشنایی با مفاهیم پایه، صفحه "پایپینگ چیست؟" را مطالعه کنید.

تعریف دقیق سیستم پایپینگ بر اساس استاندارد API 570 عبارت است از: «مجموعه‌ای از لوله‌های به‌هم‌پیوسته که معمولاً تحت شرایط فرآیندی و طراحی یکسان قرار دارند. سیستم پایپینگ شامل المان‌های تکیه‌گاهی مانند فنرها، آویزها و راهنماها نیز می‌شود، اما سازه‌های نگهدارنده مانند قاب‌های سازه‌ای، تیرها و فونداسیون‌ها را در بر نمی‌گیرد».

عملکرد صحیح یک سیستم پایپینگ تنها زمانی امکان‌پذیر است که تمام اجزای آن به‌درستی انتخاب، طراحی، نصب و نگهداری شوند. هر جزء نقشی مشخص در این مجموعه ایفا می‌کند و انتخاب نادرست یا نقص در هر یک، می‌تواند کل سیستم را با خطر مواجه سازد.

طبق استاندارد ASME B31.3 که معتبرترین مرجع برای طراحی پایپینگ فرآیندی محسوب می‌شود، طراحی اجزای سیستم پایپینگ باید بر اساس فشار طراحی، دمای طراحی و شرایط سرویس انجام شود و تمام اجزا باید از استانداردهای معتبر پیروی کنند.

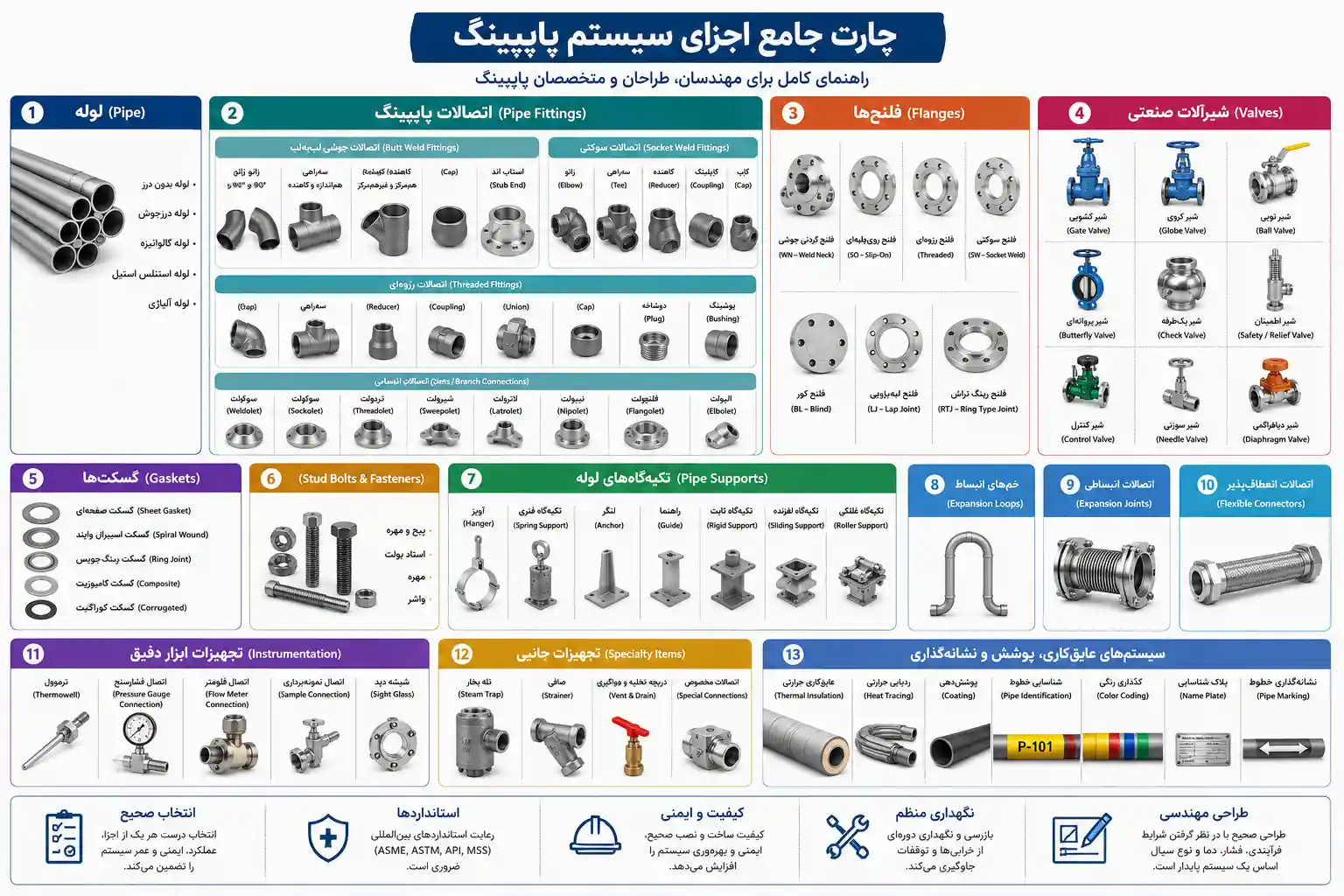

📋 سیستم پایپینگ از چه اجزایی تشکیل شده است؟

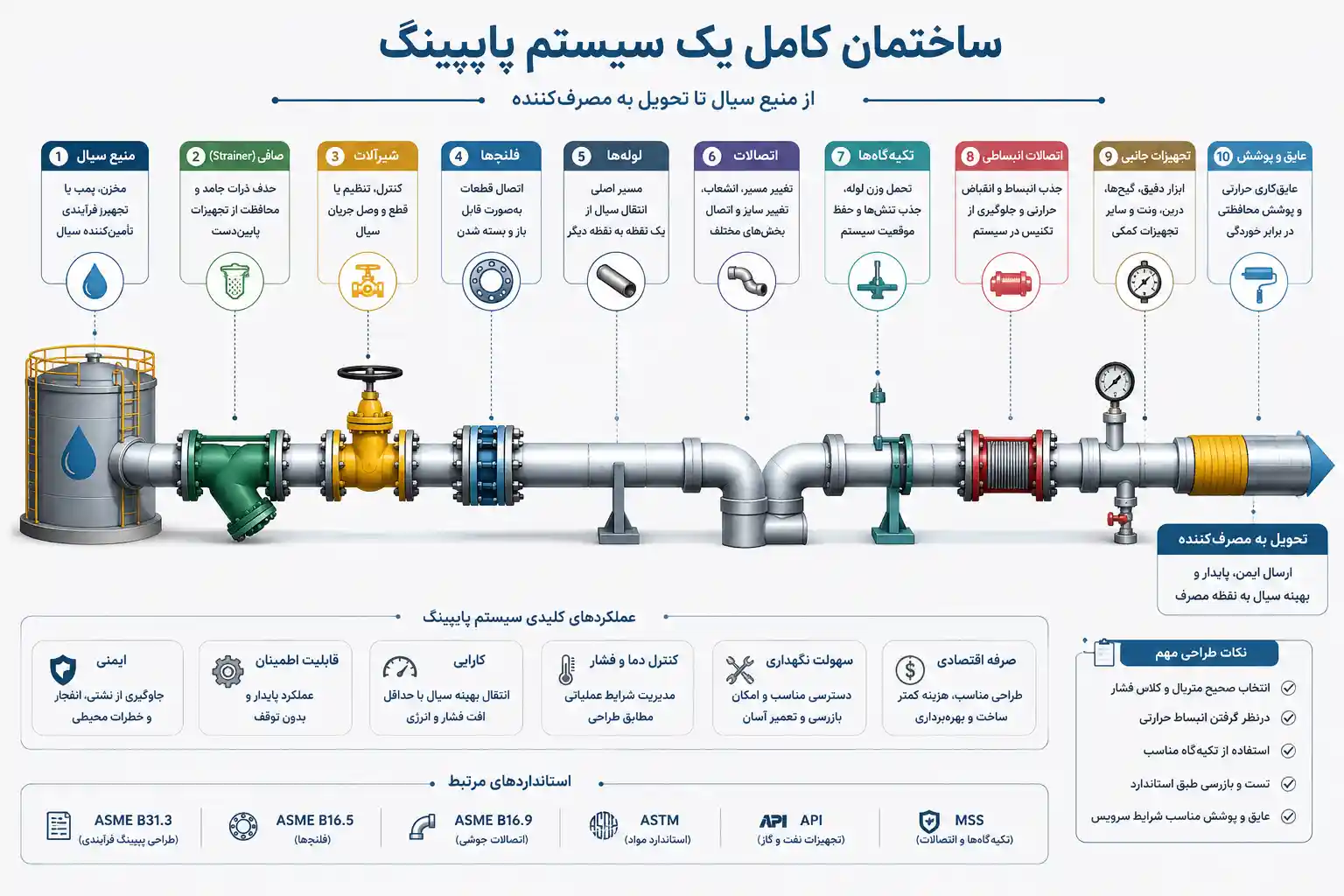

یک سیستم پایپینگ صنعتی کامل، از اجزای متعددی تشکیل شده است که هر یک نقش مشخصی در عملکرد کلی سیستم ایفا می‌کنند. در ادامه، نمودار سلسله‌مراتبی تمام اجزای اصلی یک سیستم پایپینگ ارائه شده است:

🔧 ۱. لوله (Pipe)

معرفی: لوله (Pipe) اصلی‌ترین جزء هر سیستم پایپینگ است که وظیفه انتقال سیال از نقطه‌ای به نقطه دیگر را بر عهده دارد. لوله‌ها بر اساس جنس، سایز (NPS یا DN)، رده ضخامت (Schedule)، روش تولید (بدون درز، جوشی، ERW، LSAW، SSAW) و استانداردهای مربوطه انتخاب می‌شوند.

وظیفه در سیستم: لوله به‌عنوان مجرای اصلی عبور سیال عمل می‌کند و باید بتواند فشار، دما و خورندگی سیال را تحمل کند. انتخاب صحیح لوله، تأثیر مستقیم بر ایمنی، عملکرد و طول عمر کل سیستم دارد.

محل استفاده: لوله‌ها در تمام بخش‌های یک سیستم پایپینگ از خطوط اصلی (Header) تا انشعابات (Branch) و اتصالات به تجهیزات استفاده می‌شوند.

ارتباط با سایر اجزا: لوله‌ها از طریق اتصالات (Fittings) به یکدیگر متصل می‌شوند، با فلنج‌ها به تجهیزات متصل می‌گردند و توسط تکیه‌گاه‌ها (Supports) در موقعیت خود نگه داشته می‌شوند.

استانداردهای اصلی:

• ASME B36.10: ابعاد و وزن لوله‌های فولاد کربنی و آلیاژی
• ASME B36.19: ابعاد و وزن لوله‌های استنلس استیل
• API 5L: لوله‌های خطوط انتقال نفت و گاز
• ASTM A53: لوله فولاد کربنی جوشی و بدون درز
• ASTM A106: لوله فولاد کربنی بدون درز برای دمای بالا
• ASTM A312: لوله استنلس استیل بدون درز و جوشی
• ASTM A333: لوله برای دمای پایین
• ASTM A335: لوله آلیاژی Cr-Mo برای دمای بالا

نکات مهندسی: انتخاب جنس و رده لوله بر اساس فشار طراحی، دمای طراحی، خورندگی سیال و شرایط محیطی انجام می‌شود. برای سرویس‌های با دمای بالا، از لوله‌های آلیاژی (مانند ASTM A335) و برای سرویس‌های با دمای پایین، از لوله‌های مقاوم به دمای پایین (مانند ASTM A333) استفاده می‌شود.

اشتباهات رایج:

• انتخاب رده لوله (Schedule) نامناسب برای فشار کاری
• استفاده از لوله جوشی در سرویس‌های با فشار و دمای بسیار بالا
• عدم توجه به خورندگی سیال در انتخاب جنس لوله
• انتخاب لوله با سایز نامناسب (افت فشار بالا یا سرعت بیش از حد)

لینک پیشنهادی: برای آشنایی بیشتر با انواع لوله‌های صنعتی، صفحه "لوله‌های صنعتی" و تعاریف و مشخصات لوله را مطالعه کنید.

🔧 ۲. اتصالات پایپینگ (Pipe Fittings)

معرفی: اتصالات پایپینگ اجزایی هستند که برای تغییر مسیر، انشعاب، تغییر قطر یا بستن انتهای لوله‌ها استفاده می‌شوند. این اتصالات بر اساس نوع اتصال به سه دسته اصلی تقسیم می‌شوند: جوشی لب‌به‌لب (Butt Weld) مطابق ASME B16.9، سوکتی (Socket Weld) و رزوه‌ای (Threaded) مطابق ASME B16.11.

وظیفه در سیستم: اتصالات پایپینگ امکان تغییر جهت جریان، ایجاد انشعاب، تغییر قطر و بستن انتهای خطوط لوله را فراهم می‌کنند. بدون این اتصالات، ایجاد شبکه‌های پیچیده پایپینگ غیرممکن است.

دسته‌بندی اتصالات:

اتصالات جوشی لب‌به‌لب (Butt Weld Fittings)

این اتصالات با جوشکاری لب‌به‌لب به لوله متصل می‌شوند و برای فشارهای بالا، دماهای بالا و سایزهای بزرگ (تا ۴۸ اینچ) استفاده می‌شوند. استاندارد اصلی این اتصالات ASME B16.9 است که ابعاد و تلرانس‌های آنها را مشخص می‌کند. همچنین MSS SP-75 برای اتصالات با استحکام بالا در خطوط انتقال نفت و گاز استفاده می‌شود.

• زانو (Elbow): برای تغییر جهت جریان ۴۵ یا ۹۰ درجه. در دو نوع شعاع بلند (LR) و شعاع کوتاه (SR) تولید می‌شود. جدول ابعاد زانوهای جوشی
• سه‌راهی (Tee): برای ایجاد انشعاب ۹۰ درجه از خط اصلی. در دو نوع هم‌اندازه (Equal) و کاهنده (Reducing) تولید می‌شود. جدول ابعاد سه‌راهی‌های جوشی
• کاهنده (Reducer): برای کاهش قطر لوله. در دو نوع هم‌مرکز (Concentric) و غیرهم‌مرکز (Eccentric) تولید می‌شود. جدول ابعاد کاهنده‌های جوشی
• کپ (Cap): برای بستن انتهای لوله
• استاب اند (Stub End): برای اتصال به فلنج‌های لبه‌بازویی (Lap Joint)

اتصالات سوکتی (Socket Weld Fittings)

این اتصالات با قرارگیری لوله درون سوکت (حفره) و جوشکاری پیرامونی متصل می‌شوند. استاندارد اصلی آنها ASME B16.11 است. این اتصالات برای سایزهای تا ۴ اینچ و فشارهای بالا مناسب هستند.

• زانو (Elbow): ۴۵ و ۹۰ درجه
• سه‌راهی (Tee): هم‌اندازه و کاهنده
• کاهنده (Reducer): برای کاهش قطر
• کاپلینگ (Coupling): برای اتصال دو لوله هم‌اندازه
• کپ (Cap): برای بستن انتهای لوله

اتصالات رزوه‌ای (Threaded Fittings)

این اتصالات با رزوه به لوله‌های رزوه‌دار متصل می‌شوند. استاندارد اصلی آنها ASME B16.11 است. این اتصالات برای سایزهای تا ۴ اینچ و فشارهای پایین تا متوسط مناسب هستند.

• زانو (Elbow): ۴۵ و ۹۰ درجه — زانوی رزوه‌ای
• سه‌راهی (Tee): هم‌اندازه و کاهنده — سه‌راهی و چهارراهی رزوه‌ای
• کاهنده (Reducer): برای کاهش قطر
• کاپلینگ (Coupling): برای اتصال دو لوله هم‌اندازه — کاپلینگ رزوه‌ای
• یونیون (Union): برای اتصال جداشدنی — یونیون رزوه‌ای
• کپ (Cap): برای بستن انتهای لوله — کپ رزوه‌ای
• دوشاخه (Plug): برای بستن موقت — دوشاخه‌های صنعتی
• بوشینگ (Bushing): برای تغییر سایز در اتصالات رزوه‌ای — بوشینگ شش‌گوش

اتصالات انشعابی (Olets / Branch Connections)

اتصالات انشعابی یا Olets، تجهیزات ویژه‌ای هستند که برای ایجاد انشعاب از لوله اصلی (Header) به لوله فرعی (Branch) استفاده می‌شوند. این اتصالات بر اساس روش اتصال به دسته‌های زیر تقسیم می‌شوند. استاندارد اصلی اتصالات انشعابی ASME B31.3 و MSS SP-97 است.

• ول‌دولت (Weldolet): اتصال انشعابی جوشی که به‌صورت مستقیم به لوله اصلی جوش داده می‌شود
• سوکولت (Sockolet): اتصال انشعابی سوکتی که لوله فرعی درون آن قرار می‌گیرد و جوش داده می‌شود
• ترِدولت (Threadolet): اتصال انشعابی رزوه‌ای که لوله فرعی به‌صورت رزوه‌ای به آن متصل می‌شود
• شیریولت (Sweepolet): اتصال انشعابی با شعاع انحنای بیشتر برای کاهش افت فشار و تنش
• لاترولت (Latrolet): اتصال انشعابی با زاویه ۴۵ درجه برای تغییر جهت انشعاب
• نیپولت (Nipolet): ترکیبی از اتصال و نیپل
• فلنجولت (Flangolet): اتصال انشعابی فلنج‌دار
• البولت (Elbolet): اتصال انشعابی مخصوص نصب روی زانوها

استانداردهای اصلی: ASME B16.9, ASME B16.11, MSS SP-75, MSS SP-95, MSS SP-97

نکات مهندسی: انتخاب نوع اتصال بر اساس فشار طراحی، دمای طراحی، سایز لوله و شرایط سرویس انجام می‌شود. برای سرویس‌های با فشار و دمای بالا، اتصالات جوشی لب‌به‌لب ترجیح داده می‌شوند. برای سایزهای کوچک (تا ۲ اینچ)، اتصالات سوکتی و رزوه‌ای استفاده می‌شوند.

اشتباهات رایج:

• استفاده از اتصالات رزوه‌ای در سرویس‌های با فشار و دمای بالا
• استفاده از اتصالات سوکتی در سایزهای بزرگ (بیش از ۴ اینچ)
• انتخاب زانوی SR در فضاهایی که نیاز به کاهش افت فشار دارند
• عدم توجه به شعاع انحنای زانو در تحلیل تنش

لینک پیشنهادی: برای بررسی کامل اتصالات پایپینگ، صفحه "اتصالات پایپینگ" را مطالعه کنید.

🔧 ۳. فلنج‌ها (Flanges)

معرفی: فلنج‌ها اتصالات جداشدنی هستند که برای اتصال لوله‌ها، شیرآلات و تجهیزات به یکدیگر استفاده می‌شوند. فلنج‌ها بر اساس نوع سطح آب‌بندی (RF، FF، RTJ)، نوع اتصال به لوله (WN، SO، SW، Threaded، LJ، BL) و کلاس فشار (Class 150 تا Class 2500) دسته‌بندی می‌شوند.

وظیفه در سیستم: فلنج‌ها امکان اتصال و جداسازی سریع تجهیزات و بخش‌های مختلف سیستم را فراهم می‌کنند. همچنین با استفاده از گسکت‌ها، آب‌بندی مطمئنی در نقاط اتصال ایجاد می‌کنند.

انواع فلنج:

• فلنج گردنی جوشی (WN — Weld Neck): دارای گردنی بلند که به لوله جوش می‌شود. مناسب برای فشارهای بالا و دماهای بالا
• فلنج روی‌لبه‌ای (SO — Slip-On): روی لوله قرار می‌گیرد و از دو طرف جوش می‌شود. مناسب برای فشارهای پایین تا متوسط
• فلنج رزوه‌ای (Threaded): به لوله رزوه‌دار متصل می‌شود. مناسب برای سایزهای کوچک و فشارهای پایین
• فلنج سوکتی (SW — Socket Weld): لوله درون سوکت قرار می‌گیرد و جوش می‌شود. مناسب برای سایزهای تا ۴ اینچ و فشارهای بالا
• فلنج کور (BL — Blind): برای بستن انتهای خطوط لوله
• فلنج لبه‌بازویی (LJ — Lap Joint): با استاب اند استفاده می‌شود. مناسب برای خطوط با نیاز به جداسازی مکرر
• فلنج رینگ تراش (RTJ — Ring Type Joint): دارای شیار برای قرارگیری حلقه آب‌بندی فلزی. مناسب برای فشارهای بسیار بالا و دماهای بالا

انواع سطح فلنج (Flange Face):

• RF (Raised Face): سطح برجسته. رایج‌ترین نوع برای کلاس‌های فشار ۱۵۰ تا ۶۰۰
• FF (Flat Face): سطح صاف. معمولاً برای فلنج‌های کور و اتصالات با گسکت صفحه‌ای
• RTJ (Ring Type Joint): دارای شیار برای حلقه آب‌بندی. برای کلاس‌های فشار ۶۰۰ تا ۲۵۰۰

استانداردهای اصلی: ASME B16.5 (برای سایزهای تا ۲۴ اینچ)، ASME B16.47 (برای سایزهای ۲۶ تا ۶۰ اینچ)، API 6A (برای صنایع نفت و گاز)

نکات مهندسی: انتخاب کلاس فشار فلنج بر اساس فشار طراحی و دمای طراحی انجام می‌شود. سطح فلنج باید با نوع گسکت هماهنگ باشد (RF با گسکت صفحه‌ای، RTJ با گسکت رینگ‌جویس).

اشتباهات رایج:

• استفاده از فلنج FF در کنار RF (ایجاد نشتی و شکست فلنج)
• انتخاب کلاس فشار نامناسب برای فشار کاری
• عدم استفاده از گسکت مناسب برای سطح فلنج
• جفت کردن فلنج‌های با استانداردهای مختلف (مثلاً ASME با DIN)

🔧 ۴. شیرآلات صنعتی (Valves)

معرفی: شیرآلات صنعتی تجهیزاتی هستند که برای کنترل جریان سیال (شروع، توقف، تنظیم دبی، تغییر مسیر و جلوگیری از برگشت جریان) استفاده می‌شوند. هر نوع شیر بر اساس مکانیزم عملکرد و کاربرد خاص خود طراحی شده است.

وظیفه در سیستم: شیرآلات امکان کنترل کامل جریان سیال در سیستم را فراهم می‌کنند. آنها برای راه‌اندازی، توقف، تنظیم و محافظت از سیستم در برابر شرایط خطرناک استفاده می‌شوند.

انواع اصلی شیرآلات:

شیر کشویی (Gate Valve)

برای قطع و وصل کامل جریان استفاده می‌شود. دارای دیسک کشویی است که عمود بر مسیر جریان حرکت می‌کند. مناسب برای خطوط اصلی و سرویس‌های با دما و فشار بالا. افت فشار بسیار پایینی دارد. استاندارد اصلی: ASME B16.34, API 600.

شیر کروی (Globe Valve)

برای تنظیم جریان استفاده می‌شود. دارای دیسک کروی است که روی نشیمنگاه حرکت می‌کند. افت فشار بالایی دارد اما کنترل دقیقی ارائه می‌دهد. مناسب برای سرویس‌های با دمای بالا و خطوط کنترل. استاندارد اصلی: ASME B16.34, API 602.

شیر توپی (Ball Valve)

دارای توپ با سوراخی در مرکز است که با چرخش ۹۰ درجه، جریان را قطع یا وصل می‌کند. مناسب برای قطع و وصل سریع، با افت فشار پایین. در دو نوع تمام‌متری (Full Bore) و کاهش‌متری (Reduced Bore) تولید می‌شود. استاندارد اصلی: ASME B16.34, API 6D.

شیر پروانه‌ای (Butterfly Valve)

دارای دیسک گردان (پروانه) است که با چرخش ۹۰ درجه جریان را کنترل می‌کند. جمع‌وجور و سبک است و برای سایزهای بزرگ و فشارهای پایین تا متوسط مناسب است. استاندارد اصلی: ASME B16.34, API 609.

شیر یک‌طرفه (Check Valve)

به‌صورت خودکار از برگشت جریان جلوگیری می‌کند. بدون نیاز به نیروی خارجی عمل می‌کند. انواع مختلفی دارد از جمله Swing Check, Lift Check, Ball Check, Wafer Check. استاندارد اصلی: ASME B16.34, API 6D.

شیر اطمینان (Safety / Relief Valve)

به‌صورت خودکار در صورت افزایش فشار بیش از حد مجاز، سیال را تخلیه می‌کند. از انفجار و آسیب به تجهیزات جلوگیری می‌کند. استاندارد اصلی: ASME Section VIII, API 526.

شیر کنترل (Control Valve)

با دریافت سیگنال از سیستم کنترل، جریان را به‌صورت خودکار تنظیم می‌کند. از انواع Globe, Ball, Butterfly و V-ball است. استاندارد اصلی: ASME B16.34, ISA Standards.

شیر سوزنی (Needle Valve)

دارای سوزن مخروطی است که کنترل بسیار دقیقی روی دبی ارائه می‌دهد. برای دبی‌های بسیار کم و خطوط نمونه‌برداری استفاده می‌شود. استاندارد اصلی: ASME B16.34.

شیر دیافراگمی (Diaphragm Valve)

دارای دیافراگم انعطاف‌پذیر است که جریان را کنترل می‌کند. مناسب برای سیالات خورنده، دوغاب‌ها و صنایع دارویی و غذایی. استاندارد اصلی: ASME B16.34.

استانداردهای اصلی: ASME B16.34, API 6D, API 600, API 602, API 608, API 609, ASME Section VIII

نکات مهندسی: انتخاب شیر بر اساس کاربرد (قطع، تنظیم، جلوگیری از برگشت)، فشار طراحی، دمای طراحی، نوع سیال، افت فشار مجاز و قابلیت اطمینان انجام می‌شود.

اشتباهات رایج:

• استفاده از شیر کشویی برای تنظیم جریان (خرابی سریع دیسک)
• استفاده از شیر کروی در خطوط با افت فشار مجاز کم
• عدم انتخاب شیر یک‌طرفه مناسب (چکش‌آبی)
• انتخاب متریال شیر نامناسب برای سیال خورنده

لینک پیشنهادی: برای بررسی کامل شیرآلات صنعتی، صفحه "شیرآلات صنعتی" را مطالعه کنید.

🔧 ۵. گسکت‌ها (Gaskets)

معرفی: گسکت‌ها یا واشرهای آب‌بندی، قطعاتی هستند که بین دو سطح فلنج قرار می‌گیرند و از نشت سیال جلوگیری می‌کنند. گسکت‌ها بر اساس جنس و نوع طراحی، برای شرایط مختلف فشار، دما و نوع سیال انتخاب می‌شوند.

وظیفه در سیستم: گسکت‌ها با پر کردن ناهمواری‌های سطح فلنج و ایجاد یک مانع محکم، از نشت سیال از اتصالات فلنج جلوگیری می‌کنند.

انواع گسکت:

• گسکت صفحه‌ای (Sheet Gasket): از ورق‌های نرم (لاستیک، تفلون، گرافیت، فشرده‌شده) ساخته می‌شود. مناسب برای فشارها و دماهای پایین تا متوسط.
• گسکت اسپیرال وایند (Spiral Wound): از ترکیب نوار فلزی و ماده پرکننده (گرافیت، تفلون) ساخته می‌شود. مناسب برای فشارهای بالا، دماهای بالا و سرویس‌های بحرانی. استاندارد: ASME B16.20
• گسکت رینگ‌جویس (Ring Joint): از جنس فلزی (فولاد کربنی، استنلس استیل، آلیاژهای خاص) ساخته می‌شود و در شیار مخصوص فلنج RTJ قرار می‌گیرد. مناسب برای فشارهای بسیار بالا و دماهای بالا. استاندارد: ASME B16.20
• گسکت کامپوزیت (Composite): ترکیبی از مواد مختلف با هسته فلزی. مناسب برای کاربردهای خاص مانند سرویس‌های با حرارت بالا و خورندگی.
• گسکت کوراگیت (Corrugated): دارای سطح موج‌دار که انعطاف‌پذیری بیشتری دارد.

استانداردهای اصلی: ASME B16.20 (گسکت‌های فلزی و اسپیرال وایند)، ASME B16.21 (گسکت‌های غیرفلزی)

نکات مهندسی: انتخاب گسکت بر اساس فشار، دما، نوع سیال، نوع سطح فلنج (RF، FF، RTJ) و الزامات ایمنی انجام می‌شود. گسکت‌های آزبستی به‌دلیل محدودیت‌های بهداشتی و محیط‌زیستی، دیگر توصیه نمی‌شوند و جای خود را به گسکت‌های گرافیتی و کامپوزیتی داده‌اند.

اشتباهات رایج:

• استفاده از گسکت نامناسب برای دما و فشار کاری
• عدم رعایت گشتاور سفت‌کردن پیچ‌ها (فشرده‌سازی بیش از حد یا ناکافی)
• استفاده مجدد از گسکت‌های اسپیرال وایند و رینگ‌جویس
• انتخاب گسکت با قطر داخلی نامناسب (باعث تلاطم و خوردگی)

🔧 ۶. پیچ و مهره‌ها (Stud Bolts & Fasteners)

معرفی: پیچ و مهره‌های فلنج (Stud Bolts) اجزایی هستند که دو فلنج را به یکدیگر متصل و گسکت را فشرده می‌کنند. این اتصالات معمولاً از جنس فولاد کربنی، آلیاژی یا استنلس استیل ساخته می‌شوند.

وظیفه در سیستم: پیچ و مهره‌ها با اعمال نیروی فشاری کافی بر روی فلنج‌ها، گسکت را فشرده و از نشت سیال جلوگیری می‌کنند.

انواع اتصالات:

• استاد بولت (Stud Bolt): میل‌گرد رزوه‌دار با دو مهره در دو انتها
• مهره (Nut): برای سفت‌کردن روی استاد بولت
• واشر (Washer): برای توزیع یکنواخت نیرو و جلوگیری از آسیب به سطح فلنج
• بولت ماشینی (Machine Bolt): با سر شش‌گوش در یک انتها و مهره در انتهای دیگر

متریال‌های رایج: ASTM A193 (ماده B7، B8، B16) برای استاد بولت‌ها، ASTM A194 (ماده 2H، 8) برای مهره‌ها

استانداردهای اصلی: ASME B16.5, ASTM A193, ASTM A194

نکات مهندسی: انتخاب متریال پیچ و مهره بر اساس دما، فشار و خورندگی سیال انجام می‌شود. گشتاور سفت‌کردن (Torque) باید دقیقاً بر اساس محاسبات مهندسی تعیین شود تا از فشرده‌سازی بیش از حد (آسیب به گسکت) یا ناکافی (نشتی) جلوگیری شود.

اشتباهات رایج:

• استفاده از متریال نامناسب برای دمای بالا (خزش و شل‌شدگی)
• عدم رعایت گشتاور سفت‌کردن (نشتی یا آسیب به فلنج)
• استفاده مجدد از استاد بولت‌های با خوردگی یا تغییر شکل
• عدم استفاده از روان‌کننده (Anti-Seize) در سرویس‌های با دمای بالا

🔧 ۷. تکیه‌گاه‌های لوله (Pipe Supports)

معرفی: تکیه‌گاه‌های لوله، تجهیزاتی هستند که لوله‌ها را در موقعیت خود نگه می‌دارند، وزن لوله و سیال را تحمل می‌کنند و از تغییر شکل، ارتعاش و تنش‌های ناشی از وزن جلوگیری می‌کنند.

وظیفه در سیستم: تکیه‌گاه‌ها با تحمل وزن لوله، سیال و عایق، از تغییر شکل و شکست لوله جلوگیری می‌کنند. همچنین با کنترل حرکت لوله، از انتقال تنش‌های اضافی به تجهیزات متصل جلوگیری می‌کنند.

انواع تکیه‌گاه‌ها:

• آویز (Hanger): لوله را از بالا نگه می‌دارد. مناسب برای خطوط هوایی و سقف‌ها
• تکیه‌گاه فنری (Spring Support): با استفاده از فنر، انبساط و انقباض حرارتی لوله را جذب می‌کند. در دو نوع ثابت (Constant) و متغیر (Variable) تولید می‌شود
• لنگر (Anchor): لوله را در یک نقطه کاملاً ثابت نگه می‌دارد و از هرگونه حرکت جلوگیری می‌کند
• راهنما (Guide): حرکت لوله را در یک جهت (محوری) کنترل می‌کند و از حرکت در جهت عمود جلوگیری می‌کند
• تکیه‌گاه ثابت (Rigid Support): لوله را از پایین نگه می‌دارد و حرکت عمودی را محدود می‌کند
• تکیه‌گاه لغزنده (Sliding Support): اجازه حرکت افقی لوله را می‌دهد
• تکیه‌گاه غلتکی (Roller Support): با استفاده از غلتک، حرکت محوری لوله را با اصطکاک کم امکان‌پذیر می‌کند

استانداردهای اصلی: MSS SP-58 (تکیه‌گاه‌های لوله)، MSS SP-69 (انتخاب و کاربرد تکیه‌گاه‌ها)، MSS SP-89 (ساخت و نصب تکیه‌گاه‌ها)، ASME B31.1، ASME B31.3

نکات مهندسی: طراحی تکیه‌گاه‌ها بر اساس تحلیل تنش (Stress Analysis) و با در نظر گرفتن وزن لوله، سیال، عایق، بارهای حرارتی، بارهای باد و زلزله انجام می‌شود. فاصله بین تکیه‌گاه‌ها (Span) بر اساس قطر لوله، وزن و شرایط سرویس تعیین می‌شود.

اشتباهات رایج:

• فاصله بیش از حد تکیه‌گاه‌ها (افتادگی و تغییر شکل لوله)
• استفاده از تکیه‌گاه‌های غیرفنری در خطوط با انبساط حرارتی بالا
• نصب لنگر در محل نامناسب (ایجاد تنش‌های حرارتی بالا)
• عدم استفاده از راهنما در خطوط با انبساط محوری قابل‌توجه

لینک پیشنهادی: برای بررسی کامل تکیه‌گاه‌های لوله، صفحه "تکیه‌گاه‌های لوله" را مطالعه کنید.

🔧 ۸. خم‌های انبساط (Expansion Loops)

معرفی: خم‌های انبساط، خم‌های U-shapedی هستند که در مسیر لوله‌ها تعبیه می‌شوند تا انبساط و انقباض حرارتی لوله‌ها را جذب کنند. این خم‌ها از ایجاد تنش‌های حرارتی مخرب در سیستم جلوگیری می‌کنند.

وظیفه در سیستم: جذب تغییرات طولی ناشی از انبساط و انقباض حرارتی لوله‌ها و جلوگیری از انتقال تنش‌های حرارتی به تجهیزات و تکیه‌گاه‌ها.

استانداردهای اصلی: ASME B31.1, ASME B31.3

نکات مهندسی: طراحی خم‌های انبساط بر اساس تغییرات دمایی، طول لوله، نوع متریال و محدودیت‌های فضا انجام می‌شود. خم‌های انبساط باید در نقاط مناسب و با شعاع کافی طراحی شوند تا تنش‌های ایجاد شده در محدوده مجاز قرار گیرند.

🔧 ۹. اتصالات انبساطی (Expansion Joints)

معرفی: اتصالات انبساطی، تجهیزات انعطاف‌پذیری هستند که برای جذب انبساط و انقباض حرارتی، ارتعاشات و جابجایی‌های خطوط لوله استفاده می‌شوند.

وظیفه در سیستم: جذب جابجایی‌های محوری، جانبی و زاویه‌ای خطوط لوله، کاهش ارتعاشات و جلوگیری از انتقال تنش به تجهیزات.

انواع اصلی:

• اتصال آکاردئونی (Bellow Expansion Joint): با دیواره موج‌دار (آکاردئونی) از جنس فلزی یا لاستیکی
• اتصال لغزنده (Slip Joint): با دو لوله تلسکوپی که روی یکدیگر می‌لغزند
• اتصال لاستیکی (Rubber Expansion Joint): با جنس لاستیکی برای جذب ارتعاشات و جابجایی‌های کوچک

استانداردهای اصلی: EJMA (Expansion Joint Manufacturers Association)، ASME B31.3

نکات مهندسی: انتخاب اتصال انبساطی بر اساس جابجایی مورد نیاز، فشار، دما، نوع سیال و فضای موجود انجام می‌شود. اتصالات انبساطی نیاز به تکیه‌گاه‌ها و لنگرهای مناسب در دو طرف دارند.

🔧 ۱۰. اتصالات انعطاف‌پذیر (Flexible Connectors)

معرفی: اتصالات انعطاف‌پذیر، تجهیزاتی هستند که برای اتصال لوله‌ها به تجهیزات با حرکت (مانند پمپ‌ها و کمپرسورها) استفاده می‌شوند و ارتعاشات و جابجایی‌های تجهیزات را جذب می‌کنند.

وظیفه در سیستم: جلوگیری از انتقال ارتعاشات تجهیزات دوار به سیستم لوله‌کشی و جذب جابجایی‌های ناشی از انبساط حرارتی و حرکت تجهیزات.

انواع اصلی: اتصالات فلزی (Metal Hose)، اتصالات لاستیکی (Rubber Connector)، اتصالات تفلونی (PTFE Connector)

استانداردهای اصلی: ASME B31.3

نکات مهندسی: اتصالات انعطاف‌پذیر باید در ورودی و خروجی پمپ‌ها، کمپرسورها و سایر تجهیزات دوار نصب شوند. طول و جنس آنها باید بر اساس ارتعاشات، دما و فشار انتخاب شود.

🔧 ۱۱. تجهیزات ابزار دقیق (Instrumentation)

ترموول (Thermowell)

معرفی: ترموول یک محفظه استوانه‌ای است که برای محافظت از سنسور دما (ترموکوپل یا RTD) در برابر فشار، دما و خورندگی سیال استفاده می‌شود.

وظیفه: محافظت از سنسور دما و امکان تعویض آن بدون تخلیه سیستم.

استانداردها: ASME B31.3، ASME PTC 19.3 TW

نکته: طراحی ترموول باید بر اساس سرعت سیال، فشار و دما انجام شود تا از شکست ناشی از ارتعاش جلوگیری شود.

اتصال فشارسنج (Pressure Gauge Connection)

معرفی: اتصالی بر روی خط لوله برای نصب فشارسنج جهت اندازه‌گیری فشار سیال.

وظیفه: امکان نصب و تعویض فشارسنج بدون قطع سیستم.

نکته: معمولاً با استفاده از شیر سوزنی و سیفون (در سیالات با دمای بالا) انجام می‌شود.

اتصال فلومتر (Flow Meter Connection)

معرفی: محل نصب تجهیزات اندازه‌گیری دبی مانند اورفیس پلیت، فلومتر اولتراسونیک، مغناطیسی و توربینی.

وظیفه: اندازه‌گیری دقیق دبی سیال برای کنترل فرآیند و اندازه‌گیری.

نکته: نیاز به مقاطع مستقیم (Upstream/Downstream) با طول مشخص دارد.

اتصال نمونه‌برداری (Sample Connection)

معرفی: اتصالی برای برداشت نمونه از سیال جهت آزمایش‌های کیفی و شیمیایی.

وظیفه: امکان نمونه‌برداری ایمن و بدون نشت از سیستم.

نکته: معمولاً با شیر سوزنی و اتصالات مخصوص طراحی می‌شود.

شیشه دید (Sight Glass)

معرفی: پنجره شیشه‌ای مقاوم بر روی خط لوله برای مشاهده بصری جریان، سطح یا وضعیت سیال.

وظیفه: مشاهده مستقیم جریان، تشخیص وجود حباب، کف یا تغییر رنگ سیال.

نکته: در خطوطی که نیاز به پایش بصری دارند، مانند خطوط روغن‌کاری و سیستم‌های هیدرولیک استفاده می‌شود.

🔧 ۱۲. تجهیزات جانبی (Specialty Items)

تله بخار (Steam Trap)

معرفی: تجهیزی که به‌صورت خودکار میعانات (آب حاصل از بخار) را از سیستم بخار تخلیه می‌کند و از خروج بخار زنده جلوگیری می‌کند.

وظیفه: افزایش راندمان حرارتی سیستم بخار و جلوگیری از ضربه قوچ (Water Hammer).

انواع: تله مکانیکی (Float & Thermostatic)، تله ترمودینامیکی (Thermodynamic)، تله ترموستاتیکی (Thermostatic) و تله با اورفیس ثابت.

استانداردها: ASME B31.3، استانداردهای سازنده

صافی (Strainer)

معرفی: تجهیزی که ذرات جامد و ناخالصی‌های موجود در سیال را با استفاده از توری یا صفحه سوراخ‌دار جدا می‌کند.

وظیفه: حفاظت از تجهیزات حساس مانند پمپ‌ها، کمپرسورها و شیرآلات در برابر ورود ذرات خارجی.

انواع: Y-type، T-type، Basket-type، Duplex (دوگانه با قابلیت تعویض در حین کار)

استانداردها: ASME B16.34، ASME B31.3

دریچه تخلیه و هواگیری (Vent & Drain)

معرفی: اتصالات کوچکی بر روی خطوط لوله برای تخلیه هوا (در نقاط بالایی) و تخلیه سیال (در نقاط پایینی) سیستم.

وظیفه: تخلیه هوا در زمان راه‌اندازی، تخلیه کامل سیستم برای تعمیرات و جلوگیری از ضربه قوچ.

نکته: ونت‌ها در نقاط بالایی (High Point) و درین‌ها در نقاط پایینی (Low Point) نصب می‌شوند.

🔧 ۱۳. عایق‌کاری، پوشش و نشانه‌گذاری

عایق‌کاری حرارتی (Thermal Insulation)

معرفی: لایه‌هایی از مواد عایق (پشم سنگ، سلولز، پلی‌اورتان، ایروژل) که بر روی لوله‌ها نصب می‌شوند تا از اتلاف یا جذب حرارت جلوگیری کنند.

وظیفه: کاهش اتلاف انرژی، کنترل دمای فرآیند، جلوگیری از تراکم (Condensation) و حفاظت از پرسنل در برابر دمای بالا.

استانداردها: ASTM C (استانداردهای عایق)، ASME B31.3

ردیابی حرارتی (Heat Tracing)

معرفی: سیستم‌هایی برای حفظ دمای سیال در خطوط لوله با استفاده از کابل‌های حرارتی یا لوله‌های بخار همراه (Steam Tracing).

وظیفه: جلوگیری از کاهش دمای سیال، جلوگیری از انجماد (مخصوصاً در مناطق سردسیر) و حفظ ویسکوزیته مناسب.

انواع: ردیابی الکتریکی (کابل خودتنظیم، کابل مقاومتی) و ردیابی با بخار (Steam Tracing)

پوشش‌دهی (Coating)

معرفی: لایه‌های محافظی که بر روی سطوح خارجی یا داخلی لوله‌ها اعمال می‌شوند تا از خوردگی و سایش جلوگیری کنند.

وظیفه: محافظت از لوله در برابر خوردگی ناشی از عوامل محیطی (خاک، رطوبت، مواد شیمیایی) و افزایش طول عمر سیستم.

انواع: پوشش داخلی (FBE، اپوکسی، سیمان) و پوشش خارجی (Three-Layer PE/PP، FBE، Coal Tar Enamel)

شناسایی خطوط (Pipe Identification)

معرفی: سیستم‌های نشانه‌گذاری بر روی لوله‌ها برای شناسایی محتوای سیال، مسیر جریان و اطلاعات فنی.

وظیفه: تسهیل تعمیرات، افزایش ایمنی و جلوگیری از اشتباه در عملیات.

کدگذاری رنگی (Color Coding)

معرفی: استفاده از رنگ‌های مشخص بر روی لوله‌ها برای شناسایی نوع سیال (مانند آبی برای آب، سبز برای فاضلاب، زرد برای گاز و ...).

وظیفه: شناسایی سریع خطوط لوله در شرایط اضطراری و تسهیل عملیات نگهداری.

استانداردها: ASME A13.1، ANSI Z535، ISO 14726 (برای کشتی‌سازی)

پلاک شناسایی (Name Plate)

معرفی: پلاک‌های فلزی یا پلاستیکی که بر روی تجهیزات و لوله‌های اصلی نصب می‌شوند و اطلاعات فنی (شماره خط، سایز، فشار طراحی، دما و ...) را نمایش می‌دهند.

وظیفه: ثبت اطلاعات دائمی برای تعمیرات، بازرسی و ردیابی تجهیزات.

نشانه‌گذاری خطوط (Pipe Marking)

معرفی: علائم، فلش‌ها و برچسب‌هایی بر روی لوله‌ها که مسیر جریان، جهت حرکت سیال و اطلاعات ایمنی را نشان می‌دهند.

وظیفه: راهنمایی پرسنل در زمان تعمیرات، جلوگیری از اشتباه در اتصالات و افزایش ایمنی.

استانداردها: ASME A13.1، ANSI Z535، BS 1710

🏭 اجزای ضروری در صنایع مختلف

📊 جدول مقایسه اجزای سیستم پایپینگ

🛡️ نقش هر جزء در ایمنی سیستم

هر یک از اجزای سیستم پایپینگ نقش مشخصی در ایمنی کلی سیستم ایفا می‌کنند. در ادامه به بررسی این نقش‌ها می‌پردازیم:

• لوله و اتصالات: جلوگیری از نشت سیال با انتخاب متریال مناسب و اتصالات استاندارد. استفاده از لوله‌های بدون درز در سرویس‌های بحرانی.
• فلنج‌ها و گسکت‌ها: ایجاد آب‌بندی مطمئن در نقاط جداشدنی و جلوگیری از نشت. انتخاب گسکت مناسب بر اساس فشار و دما.
• شیرآلات: کنترل جریان، قطع اضطراری (Emergency Shutdown) و جلوگیری از برگشت جریان با شیرهای یک‌طرفه.
• شیرهای اطمینان (PSV): جلوگیری از افزایش فشار بیش از حد مجاز و انفجار. این شیرها آخرین خط دفاعی سیستم هستند.
• تکیه‌گاه‌ها: جلوگیری از تغییر شکل، ارتعاش و شکست لوله. همچنین جذب انبساط حرارتی با فنرها.
• خم‌های انبساط و اتصالات انبساطی: جلوگیری از تنش‌های حرارتی مخرب که می‌توانند باعث پارگی لوله شوند.
• صافی‌ها (Strainer): جلوگیری از ورود ذرات خارجی به تجهیزات حساس مانند پمپ‌ها و کمپرسورها.
• تله‌های بخار (Steam Trap): تخلیه میعانات و جلوگیری از ضربه قوچ (Water Hammer) که می‌تواند به سیستم آسیب بزند.
• عایق‌کاری: حفاظت از پرسنل در برابر دمای بالا، جلوگیری از تراکم (Condensation) و محافظت از لوله در برابر خوردگی زیر عایق (CUI).
• نشانه‌گذاری و کدگذاری رنگی: شناسایی سریع خطوط لوله در شرایط اضطراری، جلوگیری از اشتباه در اتصالات و تسهیل تعمیرات.
• ترموول و اتصالات ابزار دقیق: امکان پایش دقیق دما، فشار و دبی برای کنترل ایمن فرآیند.
• ونت و درین (Vent & Drain): تخلیه ایمن هوا و سیال در زمان راه‌اندازی و تعمیرات.

❌ باورهای اشتباه رایج

📊 ساختمان کامل یک سیستم پایپینگ

📋 سوالات متداول (FAQ)
