راهنمای جامع لوله SSAW (جوش زیرپودری مارپیچی)
بررسی کامل و علمی لولههای جوش زیرپودری مارپیچی شامل تعریف، فرآیند تولید، استانداردها، ردههای ضخامت، مزایا، معایب و کاربردها در صنایع نفت، گاز، آب، فاضلاب و سازههای بزرگ
فهرست مطالب
۱. مقدمه
لوله SSAW (Spiral Submerged Arc Welded) یا لوله جوش زیرپودری مارپیچی، یکی از مهمترین و اقتصادیترین انواع لولههای جوشی برای قطرهای بسیار بزرگ است. این لولهها با استفاده از کویل یا نوار فولادی تولید شده و درز جوش به صورت مارپیچی (هلیکال) در تمام طول لوله کشیده میشود. روش تولید مارپیچی امکان ساخت لولههایی با قطر بسیار بزرگ (تا بیش از ۱۰۰ اینچ) را با استفاده از ورقهای با پهنای ثابت فراهم میکند.
لولههای SSAW به دلیل هزینه مناسب، انعطافپذیری بالا در تولید قطرهای مختلف و قابلیت تولید در ضخامتهای متفاوت، انتخاب اول برای خطوط انتقال آب، فاضلاب، پروژههای آبیاری، خطوط انتقال نفت و گاز با فشار متوسط و سازههای بزرگ هستند. برخلاف لولههای LSAW که از ورقهای با پهنای مشخص تولید میشوند، لولههای SSAW با تغییر زاویه مارپیچ، امکان تولید قطرهای مختلف را از یک پهنای ثابت کویل فراهم میکنند که این ویژگی باعث کاهش چشمگیر هزینههای تولید و انبارداری میشود.
نکته کلیدی: لولههای SSAW با روش جوش زیرپودری (SAW) تولید میشوند که کیفیت جوش بسیار بالایی دارد و امکان تولید لولههایی با قطر تا ۱۰۰ اینچ و بیشتر را فراهم میکند. این لولهها به دلیل هزینه مناسب و انعطافپذیری بالا، در پروژههای عظیم آبی و خطوط انتقال نفت و گاز با فشار متوسط کاربرد گستردهای دارند.
برای اطلاعات بیشتر در مورد استانداردهای لوله، مقاله راهنمای جامع NPS و Schedule را مطالعه کنید.
۲. تعریف لوله SSAW
لوله SSAW (Spiral Submerged Arc Welded Pipe) به لولهای گفته میشود که از کویل یا نوار فولادی (Steel Coil/Strip) با ضخامت و عرض معین تولید میشود. در فرآیند تولید، نوار فولادی با زاویه مشخصی به دور یک سنبه یا ماردون (Mandrel) پیچیده میشود و لبههای آن با استفاده از جوش زیرپودری (SAW) به یکدیگر متصل میشوند. درز جوش به صورت یک خط مارپیچ (هلیکال) در تمام طول لوله کشیده میشود.
مهمترین ویژگی لولههای SSAW، انعطافپذیری بالا در تولید قطرهای مختلف است. با تغییر زاویه مارپیچ، میتوان از یک پهنای ثابت کویل، قطرهای مختلفی تولید کرد. این ویژگی باعث میشود که هزینههای تولید و انبارداری به طور قابل توجهی کاهش یابد و تولید لولههای با قطر بسیار بزرگ (تا بیش از ۱۰۰ اینچ) به صورت اقتصادی امکانپذیر شود.
برای آشنایی با تفاوت لوله و تیوب، مقاله مقایسه Pipe و Tube را مطالعه کنید.
۳. تاریخچه و تکامل
فناوری تولید لولههای مارپیچی (Spiral Pipe) برای اولین بار در اوایل قرن بیستم میلادی توسعه یافت. اما نقطه عطف در این صنعت، استفاده از جوش زیرپودری (SAW) در دهه ۱۹۵۰ میلادی بود که کیفیت جوش را به طور قابل توجهی بهبود بخشید و امکان تولید لولههای با قطر بسیار بزرگ را فراهم کرد.
در دهههای بعد، با توسعه تجهیزات شکلدهی مارپیچی، سیستمهای کنترل کامپیوتری و فرآیندهای جوشکاری پیشرفته، لولههای SSAW به سطحی از قابلیت اطمینان رسیدند که در صنایع حساسی مانند نفت و گاز و خطوط انتقال آب مورد پذیرش قرار گرفتند. امروزه، لولههای SSAW با کیفیت بالا در گریدهای API 5L X60 و X65 تولید میشوند و در پروژههای عظیم خطوط لوله در سراسر جهان استفاده میشوند.
نکته تاریخی: اولین خطوط تولید لوله SSAW در ایران از دهه ۱۳۷۰ شمسی راهاندازی شدند و امروزه شرکتهای متعددی در ایران، لولههای SSAW را مطابق با استانداردهای بینالمللی تولید میکنند.
۴. فرآیند تولید لوله SSAW

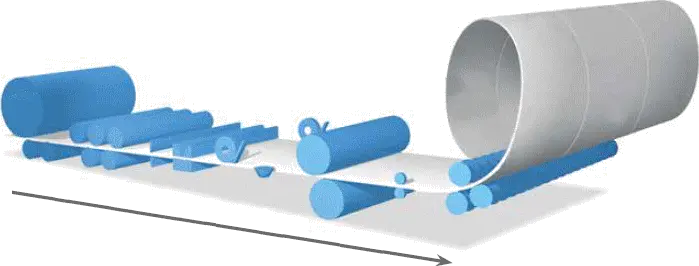

فرآیند تولید لولههای SSAW یک خط تولید پیوسته است که از ورود کویل فولادی تا برش لوله نهایی را شامل میشود. تصویر زیر نمای کلی فرآیند تولید لوله SSAW را نشان میدهد:
مراحل اصلی تولید لوله SSAW عبارتند از:
۴.۱ آمادهسازی مواد اولیه
فرآیند با انتخاب کویلهای فولادی نورد گرم (Hot Rolled Coil) با ترکیب شیمیایی کنترلشده آغاز میشود. این کویلها که ضخامت و عرض آنها بر اساس مشخصات نهایی لوله تعیین میشود، ابتدا باز شده (Uncoiling) و سپس از یک سری غلتکهای صافکننده عبور داده میشوند تا کاملاً صاف و یکنواخت گردند. لبههای نوار توسط دستگاههای فرزکاری (Milling) برش داده شده و برای جوشکاری آماده میشوند.
۴.۲ شکلدهی مارپیچی (Spiral Forming)
هسته اصلی فرایند SSAW، شکلدهی مارپیچی است. در این مرحله، نوار فولادی صافشده با زاویه مشخصی (معمولاً ۲۰ تا ۴۰ درجه) به دور یک سنبه یا ماردون (Mandrel) پیچیده میشود. زاویه مارپیچ بر اساس قطر لوله و پهنای کویل محاسبه میشود و با تغییر این زاویه، میتوان قطرهای مختلفی از یک پهنای ثابت کویل تولید کرد. نوار به صورت پیوسته از میان غلتکهای شکلدهی عبور داده میشود و به تدریج به شکل استوانه مارپیچی در میآید.
۴.۳ جوشکاری زیرپودری مارپیچی (Spiral SAW)
پس از شکلدهی، لبههای نوار در محل تماس قرار میگیرند و با استفاده از جوش زیرپودری (SAW) به یکدیگر متصل میشوند. در این روش، یک یا چند الکترود مصرفشونده (سیم جوش) در زیر یک لایه ضخیم از پودر محافظ (Flux) حرکت میکنند. قوس الکتریکی بین الکترود و ورق ایجاد شده و حرارت بسیار بالایی (تا حدود ۳۰۰۰ درجه سانتیگراد) تولید میکند که باعث ذوب شدن لبههای نوار و ایجاد اتصال جوش میشود. پودر محافظ از اکسیداسیون جوش جلوگیری کرده و باعث ایجاد جوشی با کیفیت بالا و بدون عیوب سطحی میشود.
در لولههای SSAW با ضخامت بالا، معمولاً از جوشکاری دو طرفه (Double-sided) استفاده میشود؛ به این معنی که ابتدا جوش از سمت خارج و سپس از سمت داخل انجام میشود. پارامترهای جوشکاری (جریان، ولتاژ، سرعت و غیره) با دقت بالا کنترل میشوند تا بهترین کیفیت جوش حاصل شود.
۴.۴ بازرسی جوش و اصلاح عیوب
پس از جوشکاری، جوش به صورت پیوسته با استفاده از آزمون فراصوتی (UT) و آزمون جریان گردابی (ET) بررسی میشود تا از عدم وجود عیوب اطمینان حاصل شود. در صورت شناسایی عیوب، بلافاصله اصلاحات لازم انجام میشود.
۴.۵ سایزینگ و برش
لوله پیوسته تولید شده، از مجموعه غلتکهای سایزینگ (Sizing Rolls) عبور داده میشود تا قطر نهایی با دقت بالا به دست آید. سپس توسط دستگاه برش (Cut-Off) به طولهای مورد نظر (معمولاً ۶ متر، ۱۲ متر یا بهصورت رندوم) برش داده میشود.
۴.۶ صافسازی، تست و بازرسی نهایی
لولهها از دستگاه صافسازی (Straightening) عبور کرده و راستای آنها اصلاح میشود. سپس آزمونهای کنترل کیفیت شامل تست هیدرواستاتیک، آزمون فراصوتی (UT) در تمام طول جوش، آزمون رادیوگرافی (RT) و بازرسی ابعادی انجام میشود. لولههای تولیدی مطابق با استانداردهای علامتگذاری، مشخصات تولید بر روی آنها درج میشود.
۵. ردههای ضخامت (Schedule)
رده لوله (Schedule) یک اصطلاح استاندارد برای بیان ضخامت دیواره لوله است که بر اساس استاندارد ASME B36.10 تعیین میشود. رده لوله با یک عدد مانند SCH 40، SCH 80 و غیره نشان داده میشود. هرچه عدد رده بالاتر باشد، ضخامت دیواره بیشتر و تحمل فشار لوله بالاتر است.
لولههای SSAW معمولاً در ردههای SCH 10 تا SCH 160 و همچنین ضخامتهای ویژه (Special Wall Thickness) تولید میشوند. برای انتخاب رده مناسب، باید به فشار و دمای کاری و استانداردهای طراحی توجه کرد.
برای اطلاعات بیشتر در مورد ردههای ضخامت، مقاله مقایسه SCH 40 و SCH 80 را مطالعه کنید.
۶. استانداردهای لوله SSAW
لولههای SSAW بر اساس استانداردهای معتبر بینالمللی تولید میشوند. مهمترین استانداردها عبارتند از:
- API 5L: استاندارد اصلی برای لولههای خطوط انتقال نفت و گاز (گریدهای A، B، X42، X52، X60 و X65). لولههای SSAW تولید شده بر اساس این استاندارد در پروژههای عظیم خطوط لوله استفاده میشوند.
- ASTM A53: استاندارد لولههای فولادی گالوانیزه و غیرگالوانیزه برای کاربردهای مکانیکی و فشار.
- ASTM A139: استاندارد لولههای فولادی با جوش مارپیچی برای کاربردهای عمومی.
- EN 10219 / EN 10217: استانداردهای اروپایی برای لولههای جوشی.
- ASME B36.10: استاندارد ابعاد و وزن لوله فولادی جوشی و بدون درز.
برای اطلاعات بیشتر در مورد استانداردهای اتصالات، مقاله ASME B16.9 را مطالعه کنید.
نکته مهم: انتخاب استاندارد مناسب برای لوله SSAW به شرایط سرویس (فشار، دما، نوع سیال و محیط) بستگی دارد. برای سرویسهای با فشار متوسط و بالا، API 5L و برای کاربردهای آب و فاضلاب، ASTM A139 توصیه میشود.
۷. مزایا و معایب لوله SSAW
۷.۱ مزایا
- انعطافپذیری بالا: با تغییر زاویه مارپیچ، میتوان از یک پهنای ثابت کویل، قطرهای مختلفی تولید کرد که باعث کاهش هزینههای انبارداری و تولید میشود.
- قابلیت تولید قطرهای بسیار بزرگ: این روش امکان تولید لولههایی با قطر تا ۱۰۰ اینچ و حتی بیشتر را فراهم میکند.
- هزینه اقتصادی: فرآیند تولید پیوسته و استفاده از کویل، هزینه تمامشده را به طور قابل توجهی کاهش میدهد.
- مناسب برای خطوط طولانی: به دلیل تولید پیوسته، امکان تولید لولههای با طول بالا وجود دارد.
- کیفیت جوش خوب: جوش زیرپودری (SAW) کیفیت بالایی دارد و درز جوش مارپیچی از استحکام مناسبی برخوردار است.
- وزن نسبتاً پایین: به دلیل استفاده از کویل با ضخامت کمتر نسبت به LSAW، وزن نهایی لوله کمتر است.
۷.۲ معایب
- طول جوش بیشتر: درز جوش مارپیچی طولانیتر از درز جوش مستقیم است که ممکن است در کاربردهای با تنشهای خستگی بالا نقطه ضعف باشد.
- محدودیت در ضخامت: حداکثر ضخامت معمولاً کمتر از LSAW است (حدود ۴۰ میلیمتر).
- تغییرات ضخامت در لبهها: ممکن است ضخامت در لبههای نوار کمی متفاوت باشد.
- مناسب نبودن برای فشارهای بسیار بالا: برای فشارهای بالای ۱۵۰ بار، LSAW یا لوله بدون درز ترجیح داده میشوند.
برای آشنایی با تفاوت لولههای SSAW و بدون درز، مقاله مقایسه لوله بدون درز و جوشی را مطالعه کنید.
۸. کاربردهای صنعتی
لولههای SSAW به دلیل هزینه مناسب و انعطافپذیری بالا، در طیف گستردهای از صنایع و پروژهها مورد استفاده قرار میگیرند. مهمترین کاربردها عبارتند از:
- انتقال آب و فاضلاب: خطوط آبرسانی شهری و صنعتی، شبکههای فاضلاب، خطوط انتقال آب خام و تصفیهشده.
- صنعت نفت و گاز: خطوط جمعآوری (Gathering Lines)، خطوط انتقال نفت و گاز با فشار متوسط و پایین.
- پروژههای آبیاری و زهکشی: خطوط انتقال آب کشاورزی، سیستمهای آبیاری تحت فشار.
- سازههای دریایی و بندری: شمعکوبی (Piling)، اسکلهها، موجشکنها.
- نیروگاهها: خطوط آب خنککننده، سیستمهای انتقال سیالات با فشار پایین.
- صنایع معدنی: خطوط انتقال دوغاب (Slurry) و مواد معدنی.
- سازههای فولادی: ستونها، خرپاها و سازههای بزرگ صنعتی.
برای آشنایی با کاربردهای اتصالات جوشی، مقاله اتصالات جوشی لب به لب را مطالعه کنید.
توجه: در پروژههای آبی و فاضلاب، لولههای SSAW با پوششهای محافظتی مانند قیر، اپوکسی یا سیمان پوشش داده میشوند تا عمر مفید آنها افزایش یابد.
۹. مقایسه لوله SSAW با سایر انواع لوله
در این بخش، لوله SSAW با سایر انواع لولههای پرکاربرد از جمله ERW، LSAW و Seamless مقایسه میشود. درک تفاوتهای این روشها برای انتخاب بهترین گزینه برای پروژههای صنعتی ضروری است.
۹.۱ جدول مقایسه کلی انواع لوله
| نوع لوله | نام کامل | روش تولید | درز جوش |
|---|---|---|---|
| Seamless | Seamless Pipe | سوراخکاری شمش و نورد | ❌ ندارد |
| ERW | Electric Resistance Welded | خمکردن کویل + جوش مقاومتی | ✅ مستقیم |
| LSAW | Longitudinal SAW | فرمدهی ورق + SAW | ✅ مستقیم |
| SSAW | Spiral SAW | فرمدهی مارپیچی کویل + SAW | ✅ مارپیچی |
۹.۲ جدول مقایسه ویژگیهای فنی
| ویژگی | SSAW | ERW | LSAW | Seamless |
|---|---|---|---|---|
| ماده اولیه | کویل | کویل | ورق فولادی | شمش |
| نوع جوش | زیرپودری (SAW) | مقاومت الکتریکی (HF) | زیرپودری (SAW) | ❌ ندارد |
| شکل درز | مارپیچی | مستقیم | مستقیم | ❌ |
| محدوده قطر | ۲۰ تا ۸۰+ اینچ | تا ۲۶ اینچ | ۱۶ تا ۶۰+ اینچ | تا ۲۴ اینچ |
| حداکثر ضخامت | تا ۴۰ میلیمتر | ~۲۰ میلیمتر | تا ۵۰ میلیمتر | تا XXS |
| طول جوش | بلند (مارپیچی) | کوتاه (مستقیم) | کوتاه (مستقیم) | ❌ |
| تلرانس ابعادی | متوسط | بسیار دقیق | دقیق | با تلرانس بیشتر |
| هزینه نسبی | متوسط | پایین | بالا | بالاترین |
| کاربرد اصلی | قطر بسیار بزرگ، آب | خطوط گاز، آب، سازه | قطر بزرگ، فشار بالا | فشار و دمای بالا |
۱۰. سوالات متداول (FAQ)
۱۱. مراجع
استانداردهای ASTM
- ASTM A53 — لوله فولادی گالوانیزه و غیرگالوانیزه
- ASTM A139 — لوله فولادی با جوش مارپیچی برای کاربردهای عمومی
استانداردهای API
- API 5L — مشخصات لوله خط
استانداردهای ASME
- ASME B16.9 — اتصالات جوشی لب به لب
- ASME B36.10 — لوله فولادی جوشی و بدون درز
- ASME B31.3 — پایپینگ فرآیندی
سایر مراجع
- AWWA C200 — لوله فولادی برای آب
- NACE MR0175 / ISO 15156 — سرویس ترش (Sour Service)
- ASM International — کتاب راهنمای فلزات
