راهنمای جامع علائم و مارکینگ لوله و اتصالات

۱. مقدمه

سیستم مارکینگ (Marking System) یا علامت‌گذاری بر روی لوله‌ها، اتصالات، فلنج‌ها و شیرآلات، یکی از مهم‌ترین الزامات در صنعت پایپینگ است. این علائم، اطلاعات حیاتی درباره هویت، مشخصات، استاندارد و قابلیت ردیابی (Traceability) قطعات را فراهم می‌کنند. استاندارد ASME B31.3 بازرسی تصادفی مواد و قطعات را برای اطمینان از انطباق با مشخصات و استانداردهای لیست شده الزامی می‌کند و همچنین این مواد باید عاری از هرگونه عیب باشند.

علامت‌گذاری استاندارد، امکان شناسایی دقیق قطعات در طول فرآیندهای ساخت، نصب، بازرسی و نگهداری را فراهم می‌کند. این اطلاعات شامل نام تولیدکننده، درجه مواد، سایز، رده فشار و شماره حرارت (Heat Number) است که برای قابلیت ردیابی و تضمین کیفیت حیاتی هستند.

در این مقاله، به بررسی جامع استانداردهای مارکینگ، الزامات علامت‌گذاری برای انواع مختلف قطعات و روش‌های اجرای مارکینگ می‌پردازیم. برای اطلاعات بیشتر در مورد استانداردهای اتصالات، مقاله تأثیر استاندارد ASME B16.9 بر اتصالات جوشی را مطالعه کنید.

۲. استاندارد MSS SP-25

MSS SP-25 با عنوان "Standard Marking System for Valves, Fittings, Flanges and Unions"، رایج‌ترین استاندارد مارکینگ در صنعت پایپینگ است. این استاندارد توسط انجمن استانداردسازی تولیدکنندگان شیرآلات و اتصالات (MSS) تدوین شده است.

الزامات کلی MSS SP-25:

• نام یا علامت تجاری تولیدکننده: شناسایی سازنده قطعه
• شناسه رتبه (Rating Designation): کلاس فشار (مثلاً ۱۵۰، ۳۰۰، ۶۰۰)
• شناسه ماده (Material Designation): گرید ماده (مانند WPB، WP304)
• شناسه ذوب (Melt Designation): شماره حرارت (Heat Number) برای قابلیت ردیابی
• شناسه سایز (Size Designation): قطر اسمی (NPS)
• شناسایی انتهای دنده‌دار (Threaded Ends): در صورت وجود رزوه
• شناسایی Ring-Joint: برای فلنج‌های با آب‌بندی حلقه‌ای

الزامات خاص مارکینگ در MSS SP-25:

• فلنج‌ها و اتصالات فلنج‌دار: شامل نام تولیدکننده، رتبه فشار، سایز، گرید ماده و شماره حرارت
• اتصالات دنده‌دار و مهره‌های یونیون: شامل نام تولیدکننده، سایز، رتبه فشار و گرید ماده
• اتصالات جوشی و لحیم‌کاری: شامل نام تولیدکننده، سایز، گرید ماده و استاندارد
• شیرآلات فولادی: شامل نام تولیدکننده، رتبه فشار، سایز، گرید ماده و شماره حرارت

برای آشنایی با روش‌های تشخیص اتصالات استاندارد از تقلبی، مقاله چگونه اتصالات تقلبی را تشخیص دهیم؟ را مطالعه کنید.

۳. الزامات مارکینگ لوله فولادی

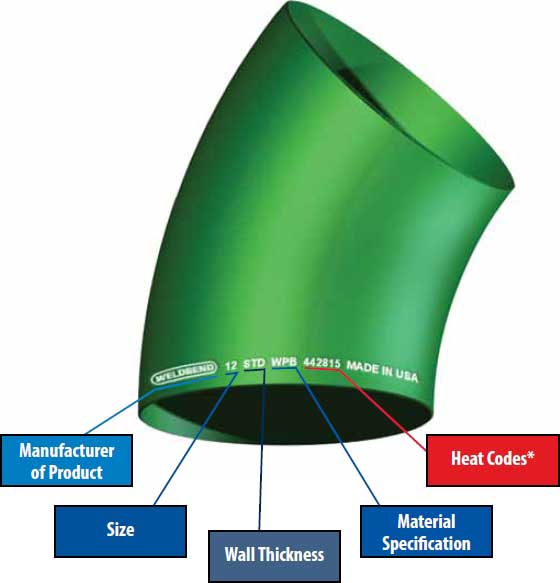

شکل ۱: نمونه مارکینگ روی لوله فولادی

Steel Pipe Marking

لوله‌های فولادی باید مطابق با استانداردهای ASTM مربوطه علامت‌گذاری شوند. در زیر نمونه‌هایی از الزامات مارکینگ برای استانداردهای رایج لوله آورده شده است:

۳.۱ ASTM A53

ASTM A53 — لوله فولادی سیاه و گالوانیزه، جوشی و بدون درز.

• نام یا برند تولیدکننده
• نوع لوله (مانند ERW B، XS)
• شماره استاندارد
• طول لوله

۳.۲ ASTM A106

ASTM A106 — لوله فولاد کربنی بدون درز برای سرویس با دمای بالا.

• الزامات مارکینگ مطابق A530/A530M
• شماره حرارت (Heat Number)
• علامت هیدروتست / NDE
• "S" برای الزامات تکمیلی (تنش‌زدایی، تست فشار زیر آب، عملیات حرارتی تثبیت)
• طول لوله
• شماره رده (Schedule)
• وزن (برای NPS ۴ و بزرگتر)

۳.۳ ASTM A312

ASTM A312 — لوله فولاد زنگ‌نزن آستنیتی بدون درز و جوشی.

• الزامات مارکینگ مطابق A530/A530M
• علامت شناسایی خصوصی تولیدکننده
• نوع لوله (بدون درز یا جوشی)

۳.۴ ASTM A530/A530M

ASTM A530 — الزامات عمومی برای لوله فولاد کربنی و آلیاژی تخصصی.

• نام تولیدکننده
• گرید استاندارد

۴. الزامات مارکینگ اتصالات

۴.۱ ASME B16.9 — اتصالات جوشی لب به لب

ASME B16.9 الزامات مارکینگ را برای اتصالات جوشی کارخانه‌ای مشخص می‌کند:

• نام یا علامت تجاری تولیدکننده
• شناسه ماده و محصول: علامت گرید ASTM یا ASME (مانند WPB، WP304)
• "WP" در علامت گرید (برای اتصالات جوشی)
• شماره رده یا ضخامت اسمی دیواره (مانند SCH 40، SCH 80)
• سایز اسمی (NPS)

۴.۲ ASME B16.11 — اتصالات فورج سوکتی و دنده‌ای

ASME B16.11 الزامات مارکینگ را برای اتصالات فورج سوکتی و دنده‌ای مشخص می‌کند:

• نام یا علامت تجاری تولیدکننده
• شناسه ماده: مطابق با ASTM مربوطه
• نماد انطباق محصول: "WP" یا "B16"
• شناسه کلاس: ۲۰۰۰، ۳۰۰۰، ۶۰۰۰ یا ۹۰۰۰

نکته: در صورت عدم وجود فضای کافی برای درج همه علائم، ممکن است به ترتیب معکوس از انتهای لیست حذف شوند.

۴.۳ MSS SP-43 — اتصالات جوشی فولاد زنگ‌نزن

MSS SP-43 الزامات مارکینگ را برای اتصالات جوشی فولاد زنگ‌نزن مشخص می‌کند:

• نام یا علامت تجاری تولیدکننده
• "CR" به همراه علامت شناسه ماده ASTM یا AISI
• شماره رده یا ضخامت اسمی دیواره
• سایز

۵. الزامات مارکینگ فلنج‌ها

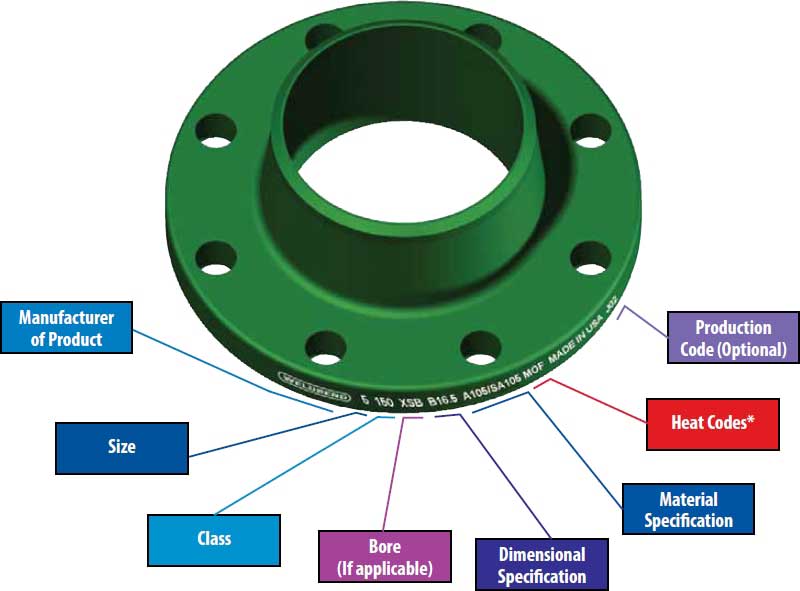

شکل ۲: نمونه مارکینگ روی فلنج

Flange Marking

فلنج‌ها باید مطابق با الزامات MSS SP-25 علامت‌گذاری شوند. اطلاعات زیر معمولاً روی فلنج‌ها درج می‌شود:

• نام یا علامت تجاری تولیدکننده
• شناسه رتبه فشار (Rating): مانند Class 150، Class 300، Class 600
• شناسه ماده (Material): گرید ASTM (مانند A105، A182 F316)
• شماره حرارت (Heat Number): برای قابلیت ردیابی
• سایز (Size): NPS
• نوع رویه (Face Type): مانند RF (Raised Face)، FF (Flat Face)، RTJ (Ring Type Joint)
• استاندارد ساخت: ASME B16.5 یا ASME B16.47

۶. الزامات مارکینگ شیرآلات

۶.۱ API 602 — شیرهای دروازه‌ای فشرده

API 602 الزامات مارکینگ شیرهای دروازه‌ای فشرده با انتهای فلنجی، دنده‌ای، جوشی و بدنه کشیده را مشخص می‌کند.

صفحه شناسایی (Identification Plate):

• نام تولیدکننده
• مدل، نوع یا شماره شکل تولیدکننده
• سایز
• رتبه فشار در ۱۰۰ درجه فارنهایت
• جنس بدنه
• جنس قطعات داخلی (Trim)

علامت‌گذاری روی بدنه شیر:

• انتهای دنده‌ای یا سوکتی: ۸۰۰ یا ۱۵۰۰
• انتهای فلنجی: ۱۵۰، ۳۰۰، ۶۰۰ یا ۱۵۰۰
• انتهای جوشی: ۱۵۰، ۳۰۰، ۶۰۰، ۸۰۰ یا ۱۵۰۰

۶.۲ ASME B16.34 — شیرآلات با انتهای فلنجی، دنده‌ای و جوشی

ASME B16.34 الزامات مارکینگ شیرآلات را مشخص می‌کند:

• نام یا علامت تجاری تولیدکننده
• جنس بدنه: شیرهای ریخته‌گری — شماره حرارت و گرید ماده / شیرهای فورج یا ساخته شده — مشخصات ASTM و گرید
• رتبه فشار (Rating)
• سایز

نکته: در صورت عدم وجود فضای کافی برای درج همه علائم، ممکن است به ترتیب معکوس از انتهای لیست حذف شوند. برای همه شیرآلات، صفحه شناسایی باید رتبه فشار در ۱۰۰ درجه فارنهایت و سایر علائم مورد نیاز MSS SP-25 را نشان دهد.

۷. الزامات مارکینگ پیچ‌ و مهره‌ها

۷.۱ ASTM A193 — پیچ‌ و مهره‌های آلیاژی و استنلس برای سرویس با دمای بالا

ASTM A193 الزامات مارکینگ پیچ‌ و مهره‌های آلیاژی و استنلس را مشخص می‌کند:

• علائم شناسایی گرید یا تولیدکننده باید روی یک انتهای استادها (Studs) با قطر ۳/۸ اینچ و بزرگتر و روی سر پیچ‌ها (Bolts) با قطر ۱/۴ اینچ و بزرگتر اعمال شود.

۷.۲ ASTM A194 — مهره‌های فولاد کربنی و آلیاژی برای سرویس با فشار و دمای بالا

ASTM A194 الزامات مارکینگ مهره‌ها را مشخص می‌کند:

• علامت شناسایی تولیدکننده
• گرید و روش تولید (مانند 8F که نشان‌دهنده مهره‌های فورج گرم یا سرد است)

۸. روش‌های مارکینگ

روش‌های مختلفی برای علامت‌گذاری روی لوله‌ها، فلنج‌ها و اتصالات وجود دارد. انتخاب روش مناسب به نوع ماده، اندازه قطعه و دوام مورد نیاز بستگی دارد.

۸.۱ حکاکی با قالب (Die Stamping)

فرآیندی است که در آن از یک قالب حکاکی شده برای برش و ایجاد اثر (حکاکی) روی سطح قطعه استفاده می‌شود. این روش یکی از رایج‌ترین و بادوام‌ترین روش‌های مارکینگ است.

• مزایا: دوام بالا، مقاوم در برابر سایش و خوردگی، قابل خواندن در طول عمر قطعه
• معایب: نیاز به تجهیزات تخصصی، احتمال ایجاد تنش موضعی در قطعه

۸.۲ شابلون‌زنی با رنگ (Paint Stencilling)

فرآیندی است که در آن با استفاده از یک شابلون و اعمال رنگ، الگو یا تصویر روی سطح قطعه ایجاد می‌شود.

• مزایا: سرعت بالا، هزینه پایین، مناسب برای تولید انبوه
• معایب: دوام کمتر، احتمال پاک شدن در طول زمان

۸.۳ سایر روش‌ها

• حکاکی غلتکی (Roll Stamping): مشابه حکاکی با قالب اما با استفاده از غلتک
• پرینت جوهر (Ink Printing): چاپ مستقیم روی سطح قطعه
• پرینت لیزری (Laser Printing): دقیق‌ترین روش با دوام بالا

برای اطلاعات بیشتر در مورد کنترل کیفیت و بازرسی، مقاله چگونه اتصالات تقلبی را تشخیص دهیم؟ را مطالعه کنید.

۹. جمع‌بندی

علامت‌گذاری (مارکینگ) روی لوله‌ها، اتصالات، فلنج‌ها و شیرآلات، یکی از مهم‌ترین الزامات در صنعت پایپینگ است که امکان شناسایی، ردیابی و تضمین کیفیت قطعات را فراهم می‌کند. استاندارد MSS SP-25 به عنوان مرجع اصلی سیستم مارکینگ استاندارد، الزامات مفصلی را برای انواع قطعات تعیین می‌کند.

• الزامات کلی: نام تولیدکننده، رتبه فشار، گرید ماده، شماره حرارت، سایز
• لوله‌ها: مطابق با ASTM A53، A106، A312، A530
• اتصالات جوشی: مطابق با ASME B16.9 (با علامت "WP")
• اتصالات سوکتی و دنده‌ای: مطابق با ASME B16.11 (با کلاس ۲۰۰۰، ۳۰۰۰، ۶۰۰۰، ۹۰۰۰)
• فلنج‌ها: مطابق با MSS SP-25 با اطلاعات کامل
• شیرآلات: مطابق با API 602 و ASME B16.34
• پیچ‌ و مهره‌ها: مطابق با ASTM A193 و A194

برای اطلاعات بیشتر در مورد استانداردهای اتصالات جوشی، مقاله بررسی فنی روش‌های تولید اتصالات جوشی را مطالعه کنید.
