راهکارهای صنعتی پایپینگ
اتصالات
جوشی لببهلب
اتصالات یکپارچه و درزدار
برای صنایع نفت، گاز، پتروشیمی
و سیستمهای پایپینگ صنعتی
iranetesal.com
IRAN ETASAL ASIA
تولیدکننده و تأمینکننده اتصالات فولادی جوشی
کاتالوگ
فنی
03
معرفی محصولات
ایران اتصال آسیا تأمینکننده اتصالات جوشی لببهلب برای کاربردهای صنعتی و تحت فشار است.

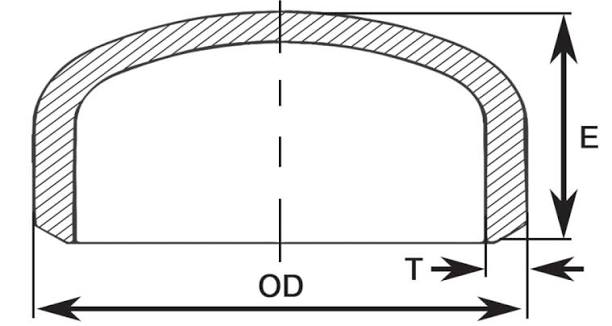

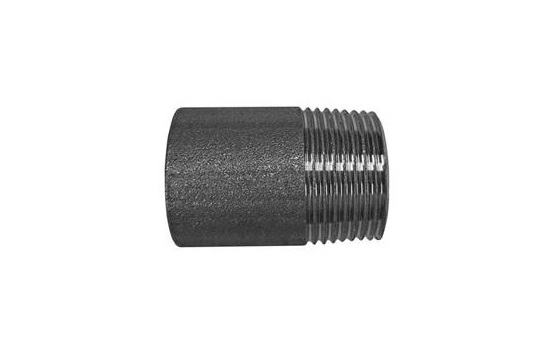

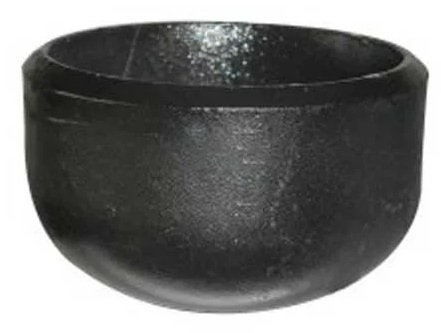

سبد محصولات ما شامل زانویی، سهراهی، تبدیل، استاباند و کپ در سایزها،
متریالها و SCHهای مختلف است. اتصالات ما از 1/2" تا 48"
هم بهصورت یکپارچه (Seamless) و هم درزدار (Welded) تولید میشوند.
پوشش فنی
ابعاد · وزن · متریال · SCH · استانداردها · کاربردها
ASMEB16.9
ASTMA234 / A403
MSSSP-25 / SP-43
📐 ظرفیت تولید
1/2" – 48" NPS
۰۹ · بخش مرجع
استانداردها و ابعاد
ASME B16.9 · ASTM A234 · ASTM A403 · MSS SP-43
REFERENCE
STANDARDS
یک دستهبندی محصول را انتخاب کنید تا جداول ابعادی دقیق، تلرانسها،
مشخصات متریال و استانداردهای هر نوع اتصال جوشی را مشاهده کنید.
درباره این بخش
تمام جداول ابعادی و تلرانسهای این کاتالوگ بر اساس استاندارد ASME B16.9
(اتصالات جوشی کارخانهای) هستند مگر آنکه غیر از این ذکر شده باشد. مشخصات متریال
طبق ASTM A234 (فولاد کربنی و آلیاژی) و ASTM A403 (فولاد زنگنزن) است.
10.2
تلرانسهای ابعادی

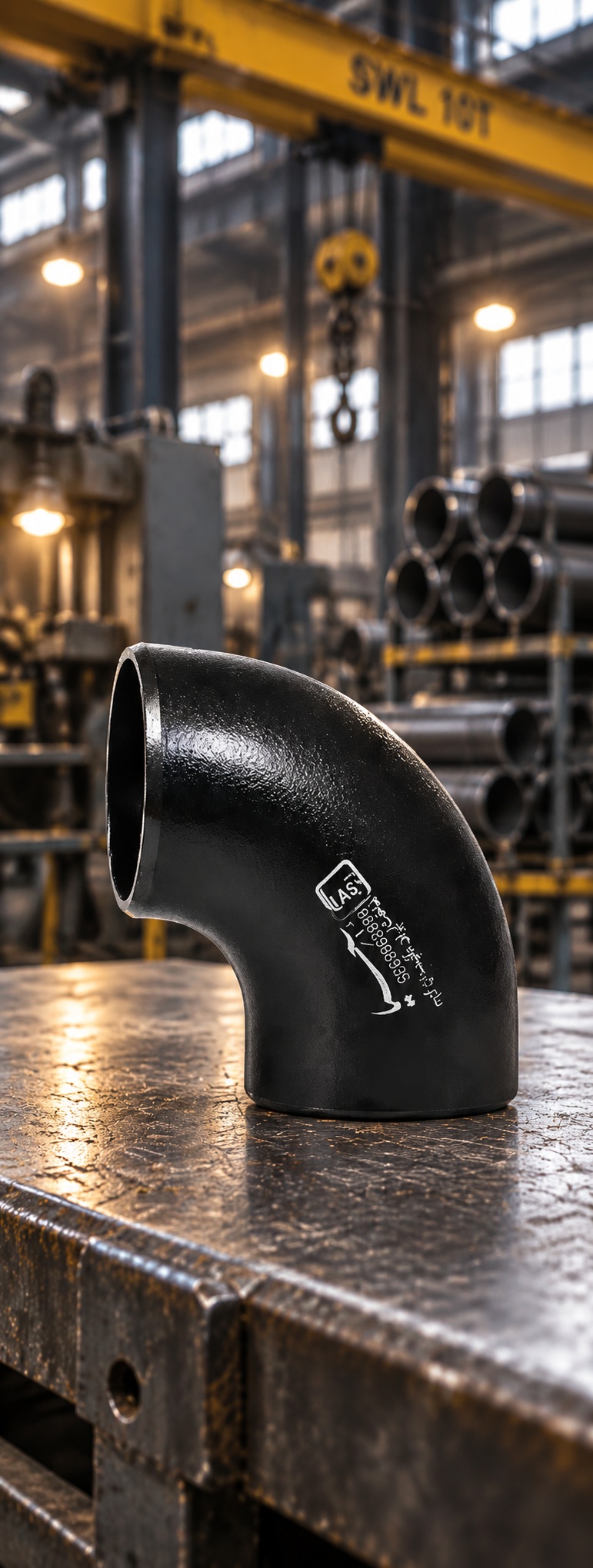

ELBOWS 45° & 90° LR & 3D · ASME B16.9
تلرانسهای زیر برای زانوییهای جوشی ۴۵° و ۹۰° LR و 3D، مطابق استاندارد
ASME B16.9 اعمال میشود. تمام تلرانسها بر حسب میلیمتر هستند مگر غیر از این
ذکر شده باشد و بهصورت مساوی ± هستند جز موارد یادداشتشده.
Group 1 — NPS 1/2 to 8
mm
| Item |
1/2 to 2½ |
3 to 3½ |
4 |
5 to 8 |
| Outside Diameter at Bevel (D) | + 1.6 / − 0.8 | 1.6 | 1.6 | + 2.4 / − 1.6 |
| Inside Diameter at End | 0.8 | 1.6 | 1.6 | 1.6 |
| Center to End LR (A/B) | 2 | 2 | 2 | 2 |
| Center to End 3D (A/B) | 3 | 3 | 3 | 3 |
Group 2 — NPS 10 to 48
mm
| Item |
10 to 18 |
20 to 24 |
26 to 30 |
32 to 48 |
| Outside Diameter at Bevel (D) | + 4 / − 3.2 | + 6.4 / − 4.8 | + 6.4 / − 4.8 | + 6.4 / − 4.8 |
| Inside Diameter at End | 3.2 | 4.8 | + 6.4 / − 4.8 | + 6.4 / − 4.8 |
| Center to End LR (A/B) | 2 | 2 | 3 | 5 |
| Center to End 3D (A/B) | 3 | 3 | 6 | 6 |
| Wall Thickness (t) | Not less than 87.5% of Nominal Wall Thickness |
نکات
- تلرانسهای ابعادی بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد.
- تمام تلرانسها بهصورت مساوی ± هستند جز موارد یادداشتشده.
- ضخامت جداره (t) باید توسط مشتری مشخص شود.
- فاصله مرکز تا انتها LR (A/B) به فاصله از خط مرکزی اتصال تا انتهای اتصال اشاره دارد.
- برای سایر سایزها یا نیازهای خاص، لطفاً با بخش فنی ما تماس بگیرید.
10.3

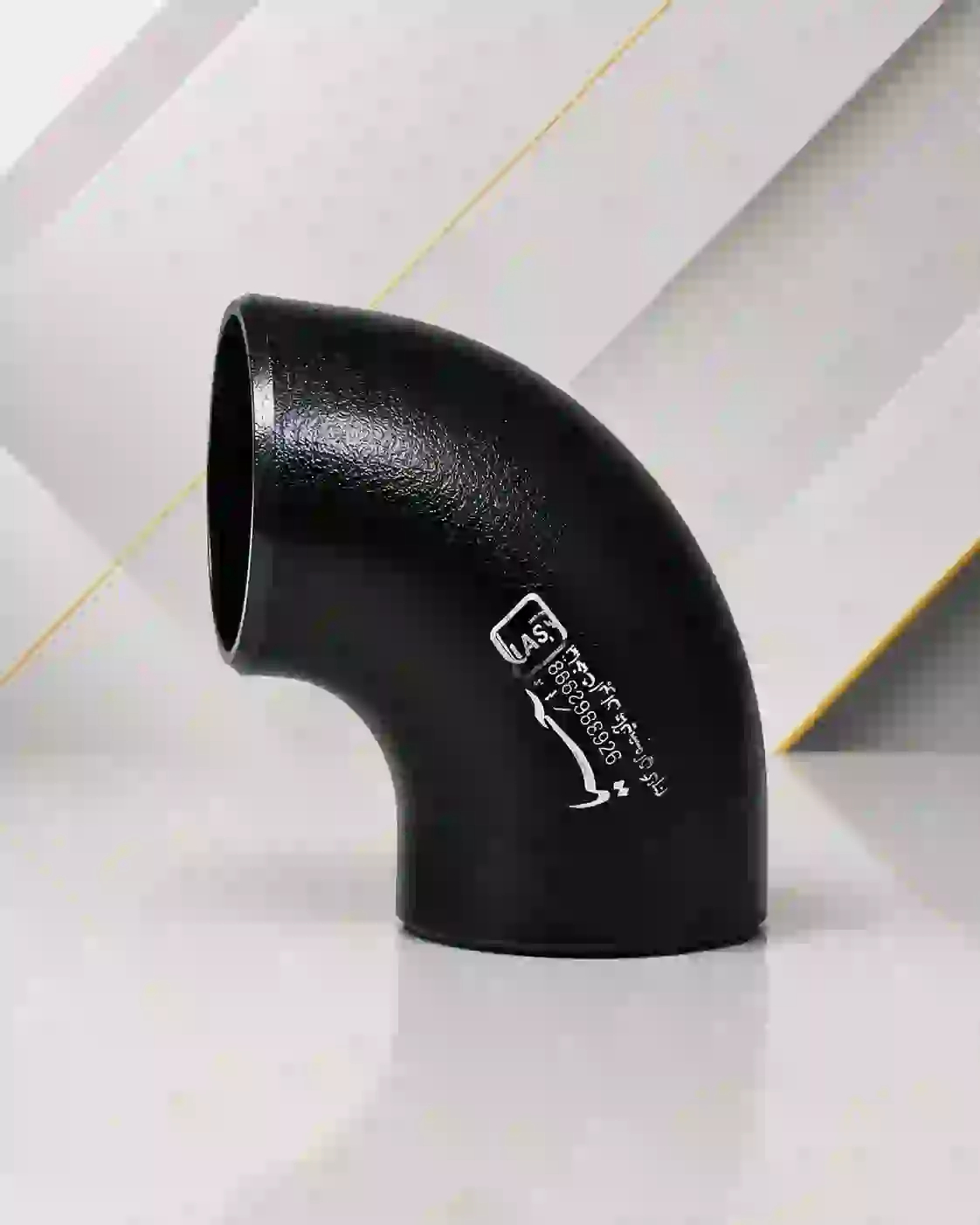

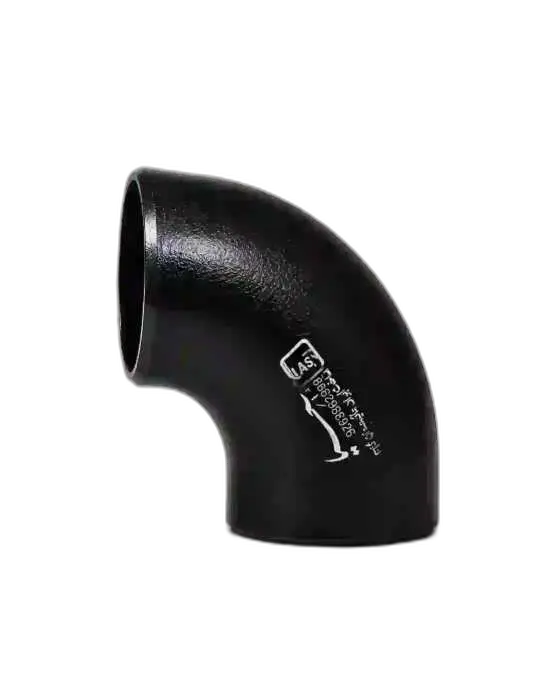

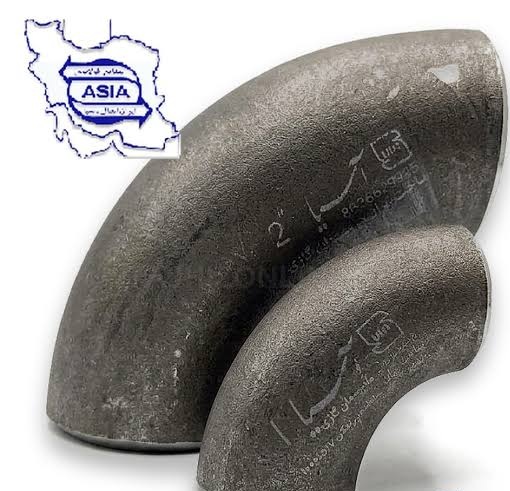

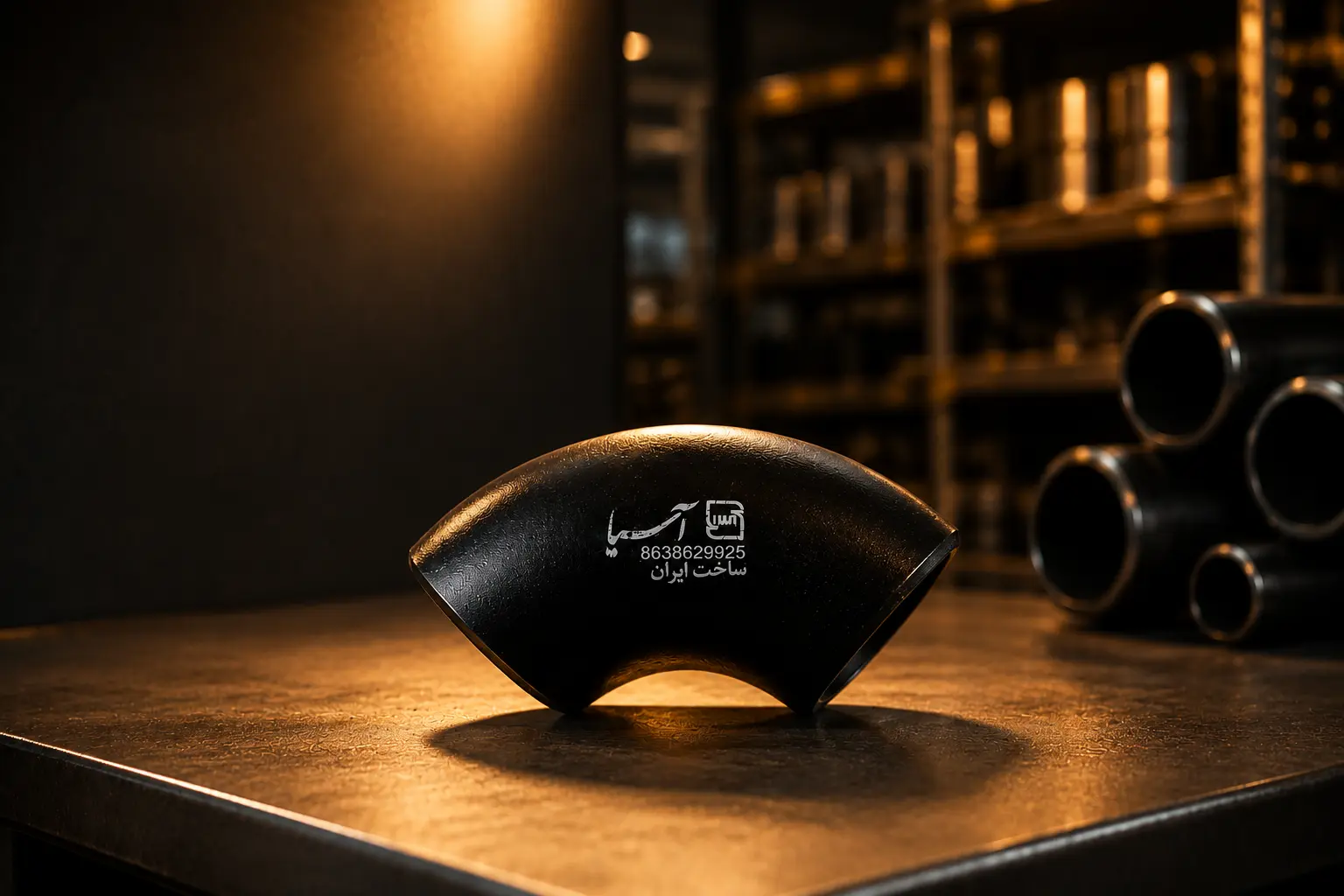

SHORT RADIUS ELBOWS 90°
BUTT WELD · ASME B16.9
زانوییهای شعاع کوتاه ۹۰° برای چیدمانهای فشرده پایپینگ که فضا محدود است.
مطابق استاندارد ASME B16.9 از فولادهای کربنی، زنگنزن و آلیاژی تولید میشوند.
از 1" تا 24" NPS موجود است.
| NPS |
O.D.
(D) |
CTE
(A) |
| 1 | 33.4 | 25 |
| 1¼ | 42.2 | 32 |
| 1½ | 48.3 | 38 |
| 2 | 60.3 | 51 |
| 2½ | 73.0 | 64 |
| 3 | 88.9 | 76 |
| 3½ | 101.6 | 89 |
| 4 | 114.3 | 102 |
| 5 | 141.3 | 127 |
| 6 | 168.3 | 152 |
| NPS |
O.D.
(D) |
CTE
(A) |
| 8 | 219.1 | 203 |
| 10 | 273.0 | 254 |
| 12 | 323.8 | 305 |
| 14 | 355.6 | 356 |
| 16 | 406.4 | 406 |
| 18 | 457.0 | 457 |
| 20 | 508.0 | 508 |
| 22 | 559.0 | 559 |
| 24 | 610.0 | 610 |
| — | — | — |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود. *CTE = فاصله مرکز تا انتها.
Dimensional Tolerances — 90° SR
ASME B16.9 · mm
| NPS |
1/2 to 2½ |
3 to 3½ |
4 |
5 to 8 |
| Outside Diameter at Bevel (D) | + 1.6 / − 0.8 | 1.6 | 1.6 | + 2.4 / − 1.6 |
| Inside Diameter at End | 0.8 | 1.6 | 1.6 | 1.6 |
| CTE (A) | 2 | 2 | 2 | 2 |
| NPS |
10 to 18 |
20 to 24 |
26 to 30 |
32 to 48 |
| Outside Diameter at Bevel (D) | + 4 / − 3.2 | + 6.4 / − 4.8 | + 6.4 / − 4.8 | + 6.4 / − 4.8 |
| Inside Diameter at End | 3.2 | 4.8 | + 6.4 / − 4.8 | + 6.4 / − 4.8 |
| CTE (A) | 2 | 2 | 3 | 5 |
| Wall Thickness (t) | Not less than 87.5% of Nominal Wall Thickness |
تلرانسهای ابعادی بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد و بهصورت مساوی ± هستند جز موارد یادداشتشده.
10.4
180° RETURN BENDS
LONG RADIUS & SHORT RADIUS · ASME B16.9
زانویی برگشتی ۱۸۰° در دو نوع شعاع بلند (LR) و شعاع کوتاه (SR) موجود است.
برای معکوس کردن جهت جریان در سیستمهای پایپینگ کاربرد دارد. مطابق
استاندارد ASME B16.9 از فولادهای کربنی، زنگنزن و آلیاژی تولید میشود.
| NPS |
O.D.
(D) |
180° LR |
180° SR |
C to C
(O) |
B to F
(K) |
C to C
(O) |
B to F
(K) |
| 1/2 | 21.3 | 76 | 48 | — | — |
| 3/4 | 26.7 | 76 | 51 | — | — |
| 1 | 33.4 | 76 | 56 | 51 | 41 |
| 1¼ | 42.2 | 95 | 70 | 64 | 52 |
| 1½ | 48.3 | 114 | 83 | 76 | 62 |
| 2 | 60.3 | 152 | 106 | 102 | 81 |
| 2½ | 73.0 | 190 | 132 | 127 | 100 |
| 3 | 88.9 | 229 | 159 | 152 | 121 |
| 3½ | 101.6 | 267 | 184 | 178 | 140 |
| 4 | 114.3 | 305 | 210 | 203 | 159 |
| 5 | 141.3 | 381 | 262 | 254 | 197 |
| 6 | 168.3 | 457 | 313 | 305 | 237 |
| 8 | 219.1 | 610 | 414 | 406 | 313 |
| 10 | 273.0 | 762 | 518 | 508 | 391 |
| NPS |
O.D.
(D) |
180° LR |
180° SR |
C to C
(O) |
B to F
(K) |
C to C
(O) |
B to F
(K) |
| 12 | 323.8 | 914 | 619 | 610 | 467 |
| 14 | 355.6 | 1067 | 711 | 711 | 533 |
| 16 | 406.4 | 1219 | 813 | 813 | 610 |
| 18 | 457.0 | 1372 | 914 | 914 | 686 |
| 20 | 508.0 | 1524 | 1016 | 1016 | 762 |
| 22 | 559.0 | 1676 | 1118 | 1118 | 838 |
| 24 | 610.0 | 1829 | 1219 | 1219 | 914 |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
*C to C = مرکز تا مرکز · B to F = پشت تا انتها.

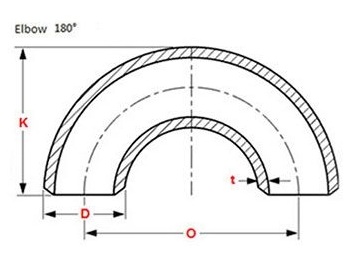

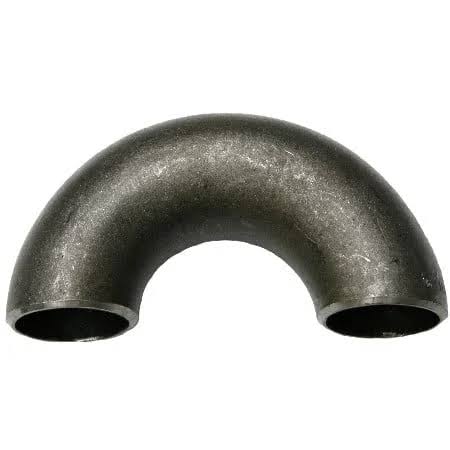

180° LR
زانویی برگشتی شعاع بلند. مرکز تا مرکز (O) و پشت تا انتها (K).
180° SR
زانویی برگشتی شعاع کوتاه. از 1" NPS موجود است.
استاندارد
ASME B16.9 · ASTM A234 WPB / A403 · MSS SP-43.
10.5
تلرانسهای ابعادی
ELBOWS 180° LR & SR · ASME B16.9
تلرانسهای زیر برای زانوییهای برگشتی جوشی ۱۸۰° شعاع بلند و شعاع کوتاه، مطابق
استاندارد ASME B16.9 اعمال میشود. تمام تلرانسها بر حسب میلیمتر هستند
مگر غیر از این ذکر شده باشد و بهصورت مساوی ± هستند جز موارد یادداشتشده.
Group 1 — NPS 1/2 to 8
mm
| Item |
1/2 to 2½ |
3 to 3½ |
4 |
5 to 8 |
| Outside Diameter at Bevel (D) | + 1.6 / − 0.8 | 1.6 | 1.6 | + 2.4 / − 1.6 |
| Inside Diameter at End | 0.8 | 1.6 | 1.6 | 1.6 |
| Center to Center (O) | 6 | 6 | 6 | 6 |
| Back to Face (K) | 6 | 6 | 6 | 6 |
Group 2 — NPS 10 to 24
mm
| Item |
10 to 18 |
20 to 24 |
| Outside Diameter at Bevel (D) | + 4 / − 3.2 | + 6.4 / − 4.8 |
| Inside Diameter at End | 3.2 | 4.8 |
| Center to Center (O) | 10 | 10 |
| Back to Face (K) | 6 | 6 |
| Wall Thickness (t) | Not less than 87.5% of Nominal Wall Thickness |
نکات
- تلرانسهای ابعادی بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد.
- تمام تلرانسها بهصورت مساوی ± هستند جز موارد یادداشتشده.
- ضخامت جداره (t) باید توسط مشتری مشخص شود.
- مرکز تا مرکز (O) به فاصله بین دو سطح انتهایی زانویی برگشتی اشاره دارد.
- پشت تا انتها (K) به فاصله از پشت زانویی تا سطح انتهایی اشاره دارد.
- استاندارد MSS SP-43 تنها اتصالات جوشی فولاد زنگنزن را برای لولههای Schedule 5S و 10S و همچنین Stub Ends مناسب برای لوله Schedule 40S طبق تعریف ASME B36.19 پوشش میدهد. ابعاد و تلرانسهای MSS SP-43 اساساً مشابه ASME B16.9 برای NPS 1/2 تا 24 هستند، بهجز قطر خارجی در پخ.
10.6
90° LR REDUCING ELBOWS
BUTT WELD · ASME B16.9
زانوییهای ۹۰° تبدیل شعاع بلند که هم جهت و هم سایز لوله را در یک اتصال تغییر میدهند.
در چیدمانهایی که نیاز به ترکیب چرخش و کاهش سایز باشد کاربرد دارد.
از 4"×3" تا 24"×12" NPS موجود است.
NPS
Red. × Run |
O.D.
Large |
O.D.
Small |
CTE
(A) |
| 4 × 3 | 114.3 | 88.9 | 152 |
| 4 × 2½ | 114.3 | 73.0 | 152 |
| 4 × 2 | 114.3 | 60.3 | 152 |
| 5 × 4 | 141.3 | 114.3 | 190 |
| 5 × 3½ | 141.3 | 101.6 | 190 |
| 5 × 3 | 141.3 | 88.9 | 190 |
| 5 × 2½ | 141.3 | 73.0 | 190 |
| 6 × 5 | 168.3 | 141.3 | 229 |
| 6 × 4 | 168.3 | 114.3 | 229 |
| 6 × 3½ | 168.3 | 101.6 | 229 |
| 6 × 3 | 168.3 | 88.9 | 229 |
| 8 × 6 | 219.1 | 168.3 | 305 |
| 8 × 5 | 219.1 | 141.3 | 305 |
| 8 × 4 | 219.1 | 114.3 | 305 |
| 10 × 8 | 273.0 | 219.1 | 381 |
| 10 × 6 | 273.0 | 168.3 | 381 |
| 10 × 5 | 273.0 | 141.3 | 381 |
| 12 × 10 | 323.8 | 273.0 | 457 |
| 12 × 8 | 323.8 | 219.1 | 457 |
| 12 × 6 | 323.8 | 168.3 | 457 |
| 14 × 12 | 355.6 | 323.8 | 533 |
| 14 × 10 | 355.6 | 273.0 | 533 |
| 14 × 8 | 355.6 | 219.1 | 533 |
NPS
Red. × Run |
O.D.
Large |
O.D.
Small |
CTE
(A) |
| 16 × 14 | 406.4 | 355.6 | 610 |
| 16 × 12 | 406.4 | 323.8 | 610 |
| 16 × 10 | 406.4 | 273.0 | 610 |
| 18 × 16 | 457.0 | 406.4 | 686 |
| 18 × 14 | 457.0 | 355.6 | 686 |
| 18 × 12 | 457.0 | 323.8 | 686 |
| 18 × 10 | 457.0 | 273.0 | 686 |
| 20 × 18 | 508.0 | 457.0 | 762 |
| 20 × 16 | 508.0 | 406.4 | 762 |
| 20 × 14 | 508.0 | 355.6 | 762 |
| 20 × 12 | 508.0 | 323.8 | 762 |
| 20 × 10 | 508.0 | 273.0 | 762 |
| 24 × 22 | 610.0 | 559.0 | 914 |
| 24 × 20 | 610.0 | 508.0 | 914 |
| 24 × 18 | 610.0 | 457.0 | 914 |
| 24 × 16 | 610.0 | 406.4 | 914 |
| 24 × 14 | 610.0 | 355.6 | 914 |
| 24 × 12 | 610.0 | 323.8 | 914 |
تمام ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
REDUCING ELBOW
ترکیب تغییر جهت و کاهش سایز لوله در یک اتصال.
CTE (A)
فاصله مرکز تا انتها از سمت بزرگ اتصال اندازهگیری میشود.
استاندارد
ASME B16.9 · ASTM A234 WPB / A403 · MSS SP-43.
10.7
تلرانسهای ابعادی
REDUCING ELBOWS 90° LR · ASME B16.9
تلرانسهای زیر برای زانوییهای تبدیلی جوشی ۹۰° شعاع بلند، مطابق استاندارد
ASME B16.9 اعمال میشود. تمام تلرانسها بر حسب میلیمتر هستند مگر غیر از این
ذکر شده باشد و بهصورت مساوی ± هستند جز موارد یادداشتشده.
Group 1 — NPS 1/2 to 8
mm
| Item |
1/2 to 2½ |
3 to 3½ |
4 |
5 to 8 |
| Outside Diameter at Bevel (D) | + 1.6 / − 0.8 | 1.6 | 1.6 | + 2.4 / − 1.6 |
| Inside Diameter at End | 0.8 | 1.6 | 1.6 | 1.6 |
| Center to End LR (A) | 2 | 2 | 2 | 2 |
Group 2 — NPS 10 to 24
mm
| Item |
10 to 18 |
20 to 24 |
| Outside Diameter at Bevel (D) | + 4 / − 3.2 | + 6.4 / − 4.8 |
| Inside Diameter at End | 3.2 | 4.8 |
| Center to End LR (A) | 2 | 2 |
| Wall Thickness (t) | Not less than 87.5% of Nominal Wall Thickness |
نکات
- تلرانسهای ابعادی بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد.
- تمام تلرانسها بهصورت مساوی ± هستند جز موارد یادداشتشده.
- ضخامت جداره (t) باید توسط مشتری مشخص شود.
- فاصله مرکز تا انتها LR (A) به فاصله از خط مرکزی اتصال تا انتهای اتصال اشاره دارد.
- در زانوییهای تبدیلی، ابعاد برای سمت بزرگ اعمال میشود مگر غیر از این ذکر شده باشد.
11.1

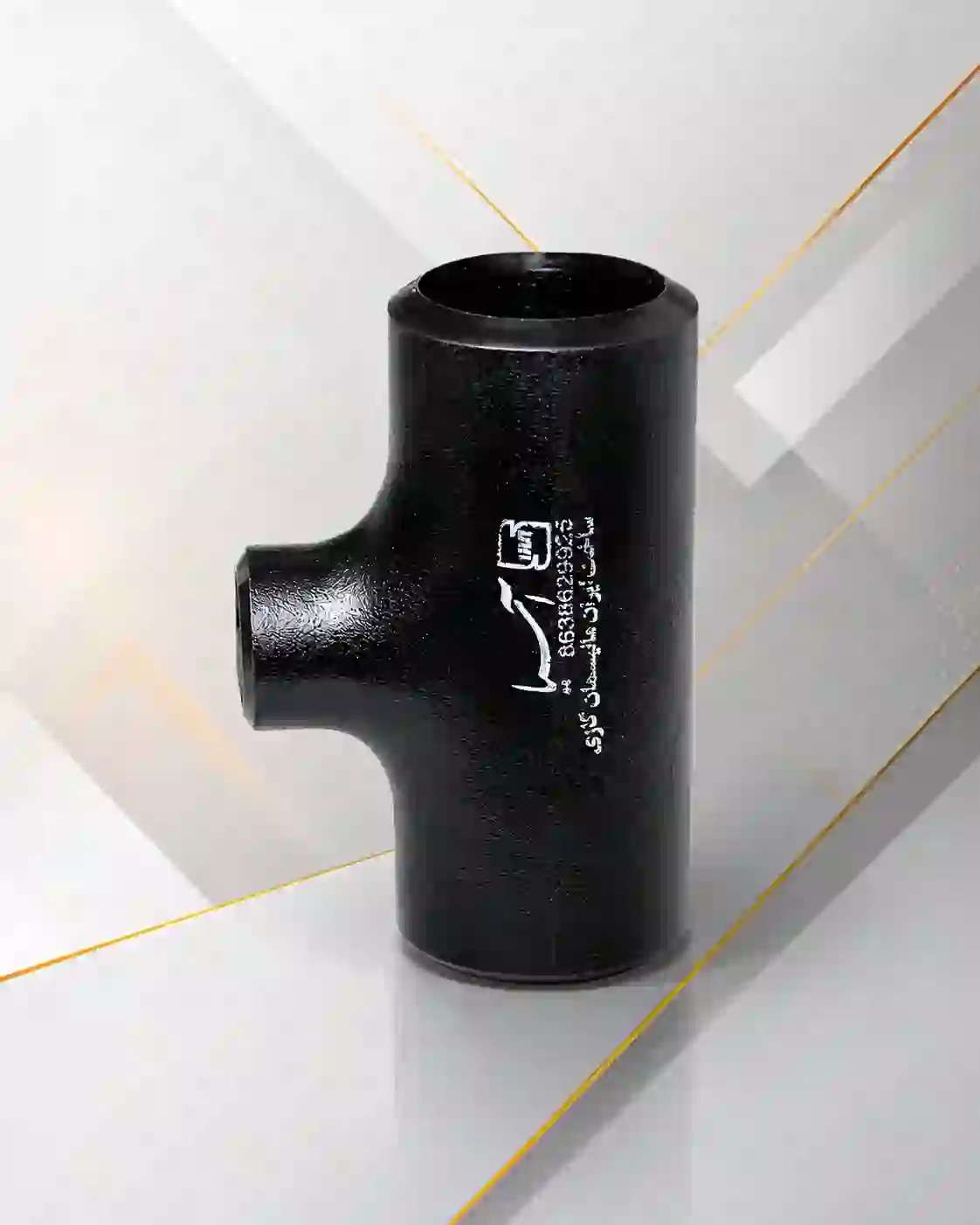

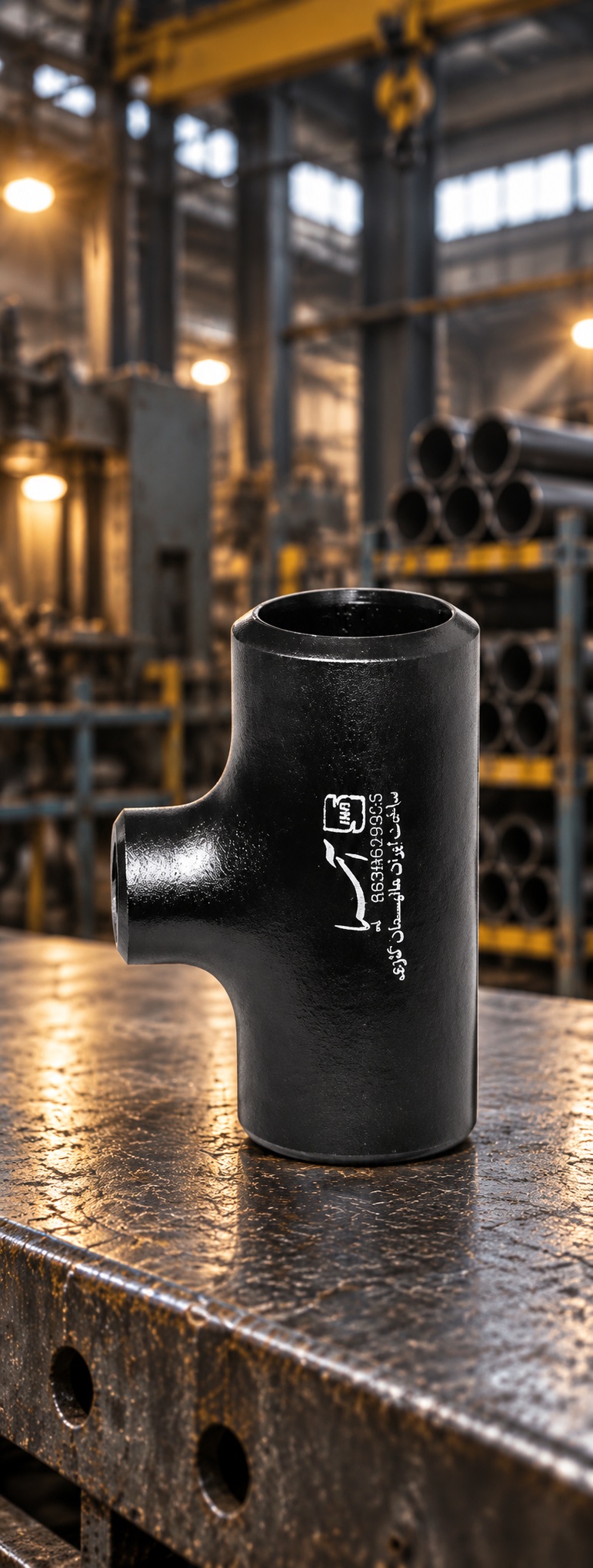

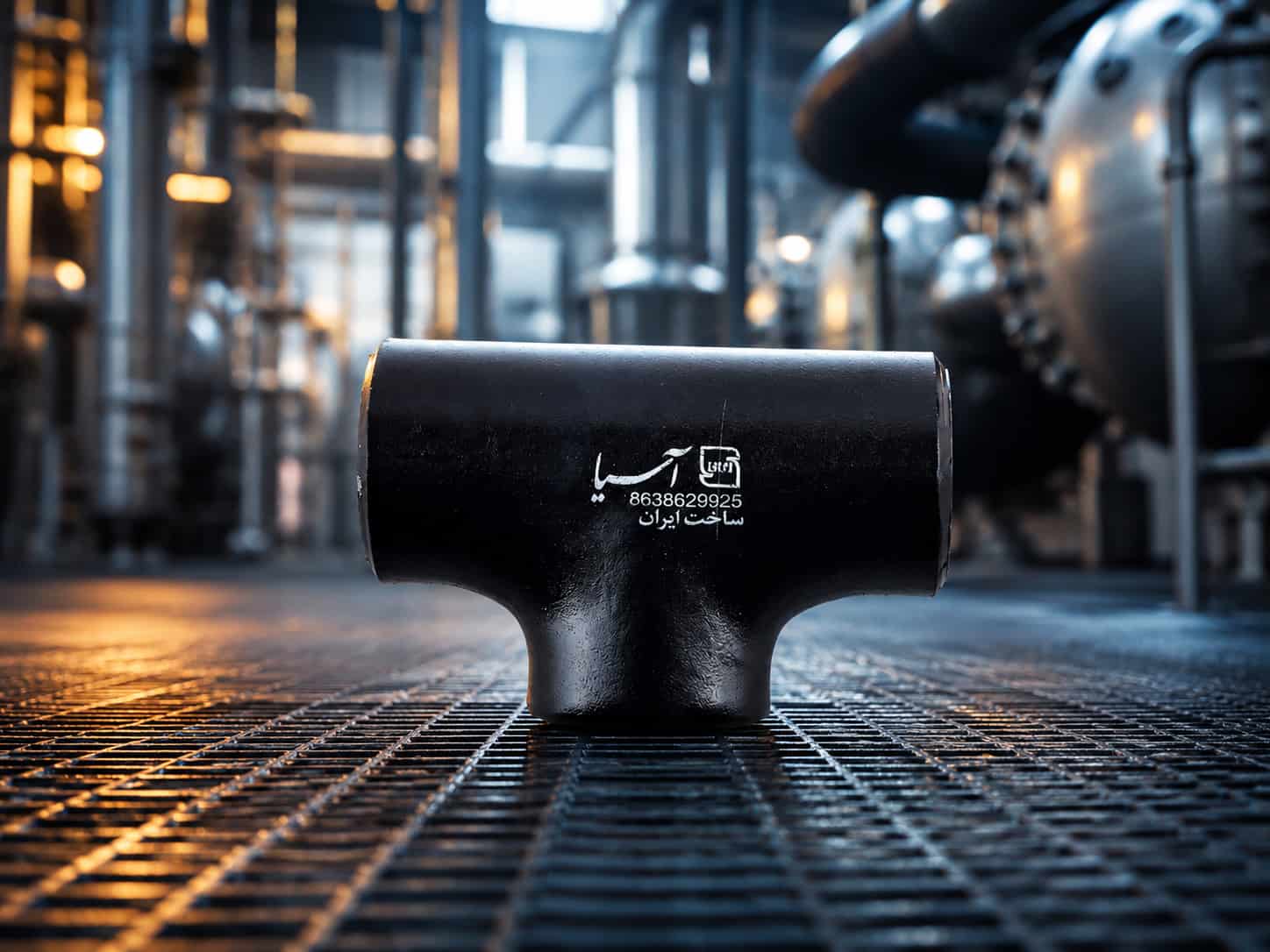

STRAIGHT TEES
BUTT WELD · ASME B16.9
سهراهیهای مساوی با ابعاد مساوی در ران و برنچ. برای انشعابگیری از سیستم پایپینگ
با زاویه ۹۰° در سایزهای مساوی کاربرد دارد. مطابق استاندارد ASME B16.9 از فولادهای
کربنی، زنگنزن و آلیاژی تولید میشوند. از 1/2" تا 48" NPS موجود است.
| NPS |
O.D.
(D) |
CTE
(C) |
CTE
(M) |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1¼ | 42.2 | 48 | 48 |
| 1½ | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2½ | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3½ | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| NPS |
O.D.
(D) |
CTE
(C) |
CTE
(M) |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016.0 | 749 | 749 |
| 42 | 1067.0 | 762 | 711 |
| 44 | 1118.0 | 813 | 762 |
| 46 | 1168.0 | 851 | 800 |
| 48 | 1219.0 | 889 | 838 |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
ابعاد خروجی (M) برای NPS 26 و بالاتر توصیه میشود اما اجباری نیست.
CTE (C)
فاصله مرکز تا انتهای لوله اصلی (ران).
CTE (M)
فاصله مرکز تا انتهای لوله انشعاب (برنچ).
استاندارد
ASME B16.9 · ASTM A234 WPB / A403 · MSS SP-43.
11.2
تلرانسهای ابعادی
STRAIGHT TEES · ASME B16.9
تلرانسهای زیر برای سهراهیهای مساوی جوشی، مطابق استاندارد ASME B16.9 اعمال میشود.
تمام تلرانسها بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد و بهصورت مساوی
± هستند جز موارد یادداشتشده.
Dimensional Tolerances
mm
| NPS |
1/2
to
2½ |
3
to
3½ |
4 |
5
to
8 |
10
to
18 |
20
to
24 |
26
to
30 |
32
to
48 |
| Outside Dia at Bevel (D) |
+1.6 / −0.8 |
1.6 |
1.6 |
+2.4 / −1.6 |
+4 / −3.2 |
+6.4 / −4.8 |
+6.4 / −4.8 |
+6.4 / −4.8 |
| Inside Dia at End |
0.8 |
1.6 |
1.6 |
1.6 |
3.2 |
4.8 |
+6.4 / −4.8 |
+6.4 / −4.8 |
| Center to End (C / M) |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
5 |
| Wall Thk (t) |
Not less than 87.5% of Nominal Wall Thickness |
نکات
- تلرانسهای ابعادی بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد.
- تمام تلرانسها بهصورت مساوی ± هستند جز موارد یادداشتشده.
- ضخامت جداره (t) باید توسط مشتری مشخص شود.
- فاصله مرکز تا انتها (C/M) برای هر دو ران (C) و برنچ (M) سهراهی اعمال میشود.
- استاندارد MSS SP-43 تنها اتصالات جوشی فولاد زنگنزن را برای لولههای Schedule 5S و 10S و همچنین Stub Ends مناسب برای لوله Schedule 40S طبق تعریف ASME B36.19 پوشش میدهد. ابعاد و تلرانسهای MSS SP-43 اساساً مشابه ASME B16.9 برای NPS 1/2 تا 24 هستند، بهجز قطر خارجی در پخ.
11.3

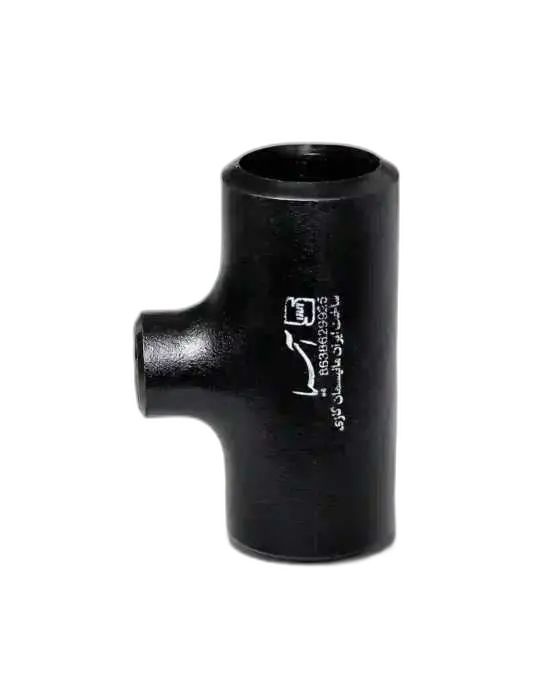

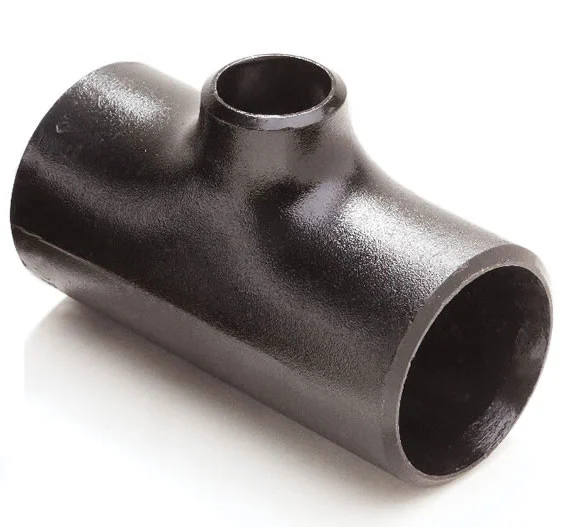

REDUCING TEES
BUTT WELD · ASME B16.9 · NPS ½ – 4
سهراهیهای تبدیلی با سایز ران و برنچ متفاوت. برای انشعابگیری از سیستم پایپینگ
در جایی که سایز برنچ کوچکتر از ران است استفاده میشود. مطابق استاندارد ASME B16.9 تولید میشوند.
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 3/4×1/2 | 26.7 | 21.3 | 29 | 29 |
| 1×1/2 | 33.4 | 21.3 | 38 | 38 |
| 1×3/4 | 33.4 | 26.7 | 38 | 38 |
| 1¼×1/2 | 42.2 | 21.3 | 48 | 48 |
| 1¼×3/4 | 42.2 | 26.7 | 48 | 48 |
| 1¼×1 | 42.2 | 33.4 | 48 | 48 |
| 1½×1/2 | 48.3 | 21.3 | 57 | 57 |
| 1½×3/4 | 48.3 | 26.7 | 57 | 57 |
| 1½×1 | 48.3 | 33.4 | 57 | 57 |
| 1½×1¼ | 48.3 | 42.2 | 57 | 57 |
| 2×3/4 | 60.3 | 26.7 | 64 | 44 |
| 2×1 | 60.3 | 33.4 | 64 | 51 |
| 2×1¼ | 60.3 | 42.2 | 64 | 57 |
| 2×1½ | 60.3 | 48.3 | 64 | 60 |
| 2½×1 | 73.0 | 33.4 | 76 | 57 |
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 2½×1¼ | 73.0 | 42.2 | 76 | 64 |
| 2½×1½ | 73.0 | 48.3 | 76 | 67 |
| 2½×2 | 73.0 | 60.3 | 76 | 70 |
| 3×1¼ | 88.9 | 42.2 | 86 | 70 |
| 3×1½ | 88.9 | 48.3 | 86 | 73 |
| 3×2 | 88.9 | 60.3 | 86 | 76 |
| 3×2½ | 88.9 | 73.0 | 86 | 83 |
| 3½×1½ | 101.6 | 48.3 | 95 | 79 |
| 3½×2 | 101.6 | 60.3 | 95 | 83 |
| 3½×2½ | 101.6 | 73.0 | 95 | 89 |
| 3½×3 | 101.6 | 88.9 | 95 | 92 |
| 4×1½ | 114.3 | 48.3 | 105 | 86 |
| 4×2 | 114.3 | 60.3 | 105 | 89 |
| 4×2½ | 114.3 | 73.0 | 105 | 95 |
| 4×3 | 114.3 | 88.9 | 105 | 98 |
| 4×3½ | 114.3 | 101.6 | 105 | 102 |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
CTE (C)
فاصله مرکز تا انتهای لوله اصلی (ران).
CTE (M)
فاصله مرکز تا انتهای لوله انشعاب (برنچ).
استاندارد
ASME B16.9 · ASTM A234 / A403.
11.4
REDUCING TEES
BUTT WELD · ASME B16.9 · NPS ۵ – 16
سهراهیهای تبدیلی برای سایزهای ران ۵" تا 16" با سایزهای مختلف برنچ.
مطابق استاندارد ASME B16.9 از فولادهای کربنی، زنگنزن و آلیاژی تولید میشوند.
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 5 × 2 | 141.3 | 60.3 | 124 | 105 |
| 5 × 2½ | 141.3 | 73.0 | 124 | 108 |
| 5 × 3 | 141.3 | 88.9 | 124 | 111 |
| 5 × 3½ | 141.3 | 101.6 | 124 | 114 |
| 5 × 4 | 141.3 | 114.3 | 124 | 117 |
| 6 × 2½ | 168.3 | 73.0 | 143 | 121 |
| 6 × 3 | 168.3 | 88.9 | 143 | 124 |
| 6 × 3½ | 168.3 | 101.6 | 143 | 127 |
| 6 × 4 | 168.3 | 114.3 | 143 | 130 |
| 6 × 5 | 168.3 | 141.3 | 143 | 137 |
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 8 × 3½ | 219.1 | 101.6 | 178 | 152 |
| 8 × 4 | 219.1 | 114.3 | 178 | 156 |
| 8 × 5 | 219.1 | 141.3 | 178 | 162 |
| 8 × 6 | 219.1 | 168.3 | 178 | 168 |
| 10 × 4 | 273.0 | 114.3 | 216 | 184 |
| 10 × 5 | 273.0 | 141.3 | 216 | 191 |
| 10 × 6 | 273.0 | 168.3 | 216 | 194 |
| 10 × 8 | 273.0 | 219.1 | 216 | 203 |
| 12 × 5 | 323.8 | 141.3 | 254 | 216 |
| 12 × 6 | 323.8 | 168.3 | 254 | 219 |
| 12 × 8 | 323.8 | 219.1 | 254 | 229 |
| 12 × 10 | 323.8 | 273.0 | 254 | 241 |
| 14 × 6 | 355.6 | 168.3 | 279 | 238 |
| 14 × 8 | 355.6 | 219.1 | 279 | 248 |
| 14 × 10 | 355.6 | 273.0 | 279 | 257 |
| 14 × 12 | 355.6 | 323.8 | 279 | 270 |
| 16 × 6 | 406.4 | 168.3 | 305 | 264 |
| 16 × 8 | 406.4 | 219.1 | 305 | 273 |
| 16 × 10 | 406.4 | 273.0 | 305 | 283 |
| 16 × 12 | 406.4 | 323.8 | 305 | 295 |
| 16 × 14 | 406.4 | 355.6 | 305 | 305 |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
CTE (C)
فاصله مرکز تا انتهای لوله اصلی (ران).
CTE (M)
فاصله مرکز تا انتهای لوله انشعاب (برنچ).
استاندارد
ASME B16.9 · ASTM A234 / A403.
11.5
REDUCING TEES
BUTT WELD · ASME B16.9 · NPS ۱۸ – 26
سهراهیهای تبدیلی برای سایزهای ران ۱۸" تا 26" با سایزهای مختلف برنچ.
مطابق استاندارد ASME B16.9 از فولادهای کربنی، زنگنزن و آلیاژی تولید میشوند.
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 18 × 8 | 457.0 | 219.1 | 343 | 298 |
| 18 × 10 | 457.0 | 273.0 | 343 | 308 |
| 18 × 12 | 457.0 | 323.8 | 343 | 321 |
| 18 × 14 | 457.0 | 355.6 | 343 | 330 |
| 18 × 16 | 457.0 | 406.4 | 343 | 330 |
| 20 × 8 | 508.0 | 219.1 | 381 | 324 |
| 20 × 10 | 508.0 | 273.0 | 381 | 333 |
| 20 × 12 | 508.0 | 323.8 | 381 | 346 |
| 20 × 14 | 508.0 | 355.6 | 381 | 356 |
| 20 × 16 | 508.0 | 406.4 | 381 | 356 |
| 20 × 18 | 508.0 | 457.0 | 381 | 368 |
| 22 × 10 | 559.0 | 273.0 | 419 | 359 |
| 22 × 12 | 559.0 | 323.8 | 419 | 371 |
| 22 × 14 | 559.0 | 355.6 | 419 | 381 |
| 22 × 16 | 559.0 | 406.4 | 419 | 381 |
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 22 × 18 | 559.0 | 457.0 | 419 | 394 |
| 22 × 20 | 559.0 | 508.0 | 419 | 406 |
| 24 × 10 | 610.0 | 273.0 | 432 | 384 |
| 24 × 12 | 610.0 | 323.8 | 432 | 397 |
| 24 × 14 | 610.0 | 355.6 | 432 | 406 |
| 24 × 16 | 610.0 | 406.4 | 432 | 406 |
| 24 × 18 | 610.0 | 457.0 | 432 | 419 |
| 24 × 20 | 610.0 | 508.0 | 432 | 432 |
| 24 × 22 | 610.0 | 559.0 | 432 | 432 |
| 26 × 12 | 660.0 | 323.8 | 495 | 422 |
| 26 × 14 | 660.0 | 355.6 | 495 | 432 |
| 26 × 16 | 660.0 | 406.4 | 495 | 432 |
| 26 × 18 | 660.0 | 457.0 | 495 | 444 |
| 26 × 20 | 660.0 | 508.0 | 495 | 457 |
| 26 × 22 | 660.0 | 559.0 | 495 | 470 |
| 26 × 24 | 660.0 | 610.0 | 495 | 483 |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
CTE (C)
فاصله مرکز تا انتهای لوله اصلی (ران).
CTE (M)
فاصله مرکز تا انتهای لوله انشعاب (برنچ).
استاندارد
ASME B16.9 · ASTM A234 / A403.
11.6
REDUCING TEES
BUTT WELD · ASME B16.9 · NPS ۲۸ – 32
سهراهیهای تبدیلی برای سایزهای ران ۲۸" تا 32" با سایزهای مختلف برنچ.
مطابق استاندارد ASME B16.9 از فولادهای کربنی، زنگنزن و آلیاژی تولید میشوند.
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 28 × 12 | 711.0 | 323.8 | 521 | 448 |
| 28 × 14 | 711.0 | 355.6 | 521 | 457 |
| 28 × 16 | 711.0 | 406.4 | 521 | 457 |
| 28 × 18 | 711.0 | 457.0 | 521 | 470 |
| 28 × 20 | 711.0 | 508.0 | 521 | 483 |
| 28 × 22 | 711.0 | 559.0 | 521 | 495 |
| 28 × 24 | 711.0 | 610.0 | 521 | 508 |
| 28 × 26 | 711.0 | 660.0 | 521 | 521 |
| 30 × 10 | 762.0 | 273.0 | 559 | 460 |
| 30 × 12 | 762.0 | 323.8 | 559 | 473 |
| 30 × 14 | 762.0 | 355.6 | 559 | 483 |
| 30 × 16 | 762.0 | 406.4 | 559 | 483 |
| 30 × 18 | 762.0 | 457.0 | 559 | 495 |
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 30 × 20 | 762.0 | 508.0 | 559 | 508 |
| 30 × 22 | 762.0 | 559.0 | 559 | 521 |
| 30 × 24 | 762.0 | 610.0 | 559 | 533 |
| 30 × 26 | 762.0 | 660.0 | 559 | 546 |
| 30 × 28 | 762.0 | 711.0 | 559 | 546 |
| 32 × 14 | 813.0 | 355.6 | 597 | 508 |
| 32 × 16 | 813.0 | 406.4 | 597 | 508 |
| 32 × 18 | 813.0 | 457.0 | 597 | 521 |
| 32 × 20 | 813.0 | 508.0 | 597 | 533 |
| 32 × 22 | 813.0 | 559.0 | 597 | 546 |
| 32 × 24 | 813.0 | 610.0 | 597 | 559 |
| 32 × 26 | 813.0 | 660.0 | 597 | 572 |
| 32 × 28 | 813.0 | 711.0 | 597 | 572 |
| 32 × 30 | 813.0 | 762.0 | 597 | 584 |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
CTE (C)
فاصله مرکز تا انتهای لوله اصلی (ران).
CTE (M)
فاصله مرکز تا انتهای لوله انشعاب (برنچ).
استاندارد
ASME B16.9 · ASTM A234 / A403.
11.7
REDUCING TEES
BUTT WELD · ASME B16.9 · NPS ۳۴ – 38
سهراهیهای تبدیلی برای سایزهای ران ۳۴" تا 38" با سایزهای مختلف برنچ.
مطابق استاندارد ASME B16.9 از فولادهای کربنی، زنگنزن و آلیاژی تولید میشوند.
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 34 × 16 | 864.0 | 406.4 | 635 | 533 |
| 34 × 18 | 864.0 | 457.0 | 635 | 546 |
| 34 × 20 | 864.0 | 508.0 | 635 | 559 |
| 34 × 22 | 864.0 | 559.0 | 635 | 572 |
| 34 × 24 | 864.0 | 610.0 | 635 | 584 |
| 34 × 26 | 864.0 | 660.0 | 635 | 597 |
| 34 × 28 | 864.0 | 711.0 | 635 | 597 |
| 34 × 30 | 864.0 | 762.0 | 635 | 610 |
| 34 × 32 | 864.0 | 813.0 | 635 | 622 |
| 36 × 16 | 914.0 | 406.4 | 673 | 559 |
| 36 × 18 | 914.0 | 457.0 | 673 | 572 |
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 36 × 20 | 914.0 | 508.0 | 673 | 584 |
| 36 × 22 | 914.0 | 559.0 | 673 | 597 |
| 36 × 24 | 914.0 | 610.0 | 673 | 610 |
| 36 × 26 | 914.0 | 660.0 | 673 | 622 |
| 36 × 28 | 914.0 | 711.0 | 673 | 622 |
| 36 × 30 | 914.0 | 762.0 | 673 | 635 |
| 36 × 32 | 914.0 | 813.0 | 673 | 648 |
| 36 × 34 | 914.0 | 864.0 | 673 | 660 |
| 38 × 18 | 965.0 | 457.0 | 711 | 597 |
| 38 × 20 | 965.0 | 508.0 | 711 | 610 |
| 38 × 22 | 965.0 | 559.0 | 711 | 622 |
| 38 × 24 | 965.0 | 610.0 | 711 | 635 |
| 38 × 26 | 965.0 | 660.0 | 711 | 648 |
| 38 × 28 | 965.0 | 711.0 | 711 | 648 |
| 38 × 30 | 965.0 | 762.0 | 711 | 673 |
| 38 × 32 | 965.0 | 813.0 | 711 | 686 |
| 38 × 34 | 965.0 | 864.0 | 711 | 698 |
| 38 × 36 | 965.0 | 914.0 | 711 | 711 |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
CTE (C)
فاصله مرکز تا انتهای لوله اصلی (ران).
CTE (M)
فاصله مرکز تا انتهای لوله انشعاب (برنچ).
استاندارد
ASME B16.9 · ASTM A234 / A403.
11.8
REDUCING TEES
BUTT WELD · ASME B16.9 · NPS ۴۰ – 42
سهراهیهای تبدیلی برای سایزهای ران ۴۰" تا 42" با سایزهای مختلف برنچ.
مطابق استاندارد ASME B16.9 از فولادهای کربنی، زنگنزن و آلیاژی تولید میشوند.
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 40 × 18 | 1016.0 | 457.0 | 749 | 622 |
| 40 × 20 | 1016.0 | 508.0 | 749 | 635 |
| 40 × 22 | 1016.0 | 559.0 | 749 | 648 |
| 40 × 24 | 1016.0 | 610.0 | 749 | 660 |
| 40 × 26 | 1016.0 | 660.0 | 749 | 673 |
| 40 × 28 | 1016.0 | 711.0 | 749 | 673 |
| 40 × 30 | 1016.0 | 762.0 | 749 | 698 |
| 40 × 32 | 1016.0 | 813.0 | 749 | 711 |
| 40 × 34 | 1016.0 | 864.0 | 749 | 724 |
| 40 × 36 | 1016.0 | 914.0 | 749 | 737 |
| 40 × 38 | 1016.0 | 965.0 | 749 | 749 |
| 42 × 16 | 1067.0 | 406.4 | 762 | 635 |
| 42 × 18 | 1067.0 | 457.0 | 762 | 648 |
| 42 × 20 | 1067.0 | 508.0 | 762 | 660 |
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 42 × 22 | 1067.0 | 559.0 | 762 | 660 |
| 42 × 24 | 1067.0 | 610.0 | 762 | 660 |
| 42 × 26 | 1067.0 | 660.0 | 762 | 698 |
| 42 × 28 | 1067.0 | 711.0 | 762 | 698 |
| 42 × 30 | 1067.0 | 762.0 | 762 | 711 |
| 42 × 32 | 1067.0 | 813.0 | 762 | 711 |
| 42 × 34 | 1067.0 | 864.0 | 762 | 711 |
| 42 × 36 | 1067.0 | 914.0 | 762 | 711 |
| 42 × 38 | 1067.0 | 965.0 | 762 | 711 |
| 42 × 40 | 1067.0 | 1016.0 | 762 | 711 |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
CTE (C)
فاصله مرکز تا انتهای لوله اصلی (ران).
CTE (M)
فاصله مرکز تا انتهای لوله انشعاب (برنچ).
استاندارد
ASME B16.9 · ASTM A234 / A403.
11.9
REDUCING TEES
BUTT WELD · ASME B16.9 · NPS ۴۴ – 48
سهراهیهای تبدیلی برای سایزهای ران ۴۴" تا 48" با سایزهای مختلف برنچ.
مطابق استاندارد ASME B16.9 از فولادهای کربنی، زنگنزن و آلیاژی تولید میشوند.
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 44 × 20 | 1118 | 508 | 813 | 686 |
| 44 × 22 | 1118 | 559 | 813 | 686 |
| 44 × 24 | 1118 | 610 | 813 | 698 |
| 44 × 26 | 1118 | 660 | 813 | 698 |
| 44 × 28 | 1118 | 711 | 813 | 698 |
| 44 × 30 | 1118 | 762 | 813 | 711 |
| 44 × 32 | 1118 | 813 | 813 | 711 |
| 44 × 34 | 1118 | 864 | 813 | 724 |
| 44 × 36 | 1118 | 914 | 813 | 724 |
| 44 × 38 | 1118 | 965 | 813 | 737 |
| 44 × 40 | 1118 | 1016 | 813 | 749 |
| 44 × 42 | 1118 | 1067 | 813 | 762 |
| 46 × 22 | 1168 | 559 | 851 | 724 |
| 46 × 24 | 1168 | 610 | 851 | 724 |
| 46 × 26 | 1168 | 660 | 851 | 737 |
| 46 × 28 | 1168 | 711 | 851 | 737 |
| 46 × 30 | 1168 | 762 | 851 | 737 |
| 46 × 32 | 1168 | 813 | 851 | 749 |
| 46 × 34 | 1168 | 864 | 851 | 749 |
| 46 × 36 | 1168 | 914 | 851 | 762 |
| 46 × 38 | 1168 | 965 | 851 | 762 |
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
CTE
(C) |
CTE
(M) |
| 46 × 40 | 1168 | 1016 | 851 | 775 |
| 46 × 42 | 1168 | 1067 | 851 | 787 |
| 46 × 44 | 1168 | 1118 | 851 | 800 |
| 48 × 22 | 1219 | 559 | 889 | 737 |
| 48 × 24 | 1219 | 610 | 889 | 737 |
| 48 × 26 | 1219 | 660 | 889 | 762 |
| 48 × 28 | 1219 | 711 | 889 | 762 |
| 48 × 30 | 1219 | 762 | 889 | 762 |
| 48 × 32 | 1219 | 813 | 889 | 787 |
| 48 × 34 | 1219 | 864 | 889 | 787 |
| 48 × 36 | 1219 | 914 | 889 | 787 |
| 48 × 38 | 1219 | 965 | 889 | 813 |
| 48 × 40 | 1219 | 1016 | 889 | 813 |
| 48 × 42 | 1219 | 1067 | 889 | 813 |
| 48 × 44 | 1219 | 1118 | 889 | 838 |
| 48 × 46 | 1219 | 1168 | 889 | 838 |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
CTE (C)
فاصله مرکز تا انتهای لوله اصلی (ران).
CTE (M)
فاصله مرکز تا انتهای لوله انشعاب (برنچ).
استاندارد
ASME B16.9 · ASTM A234 / A403.
12.1

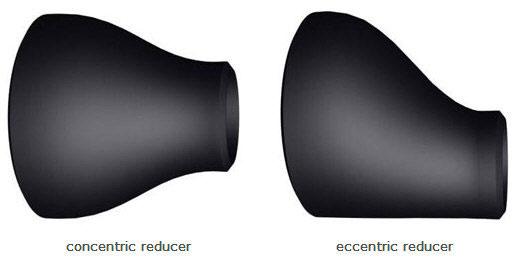

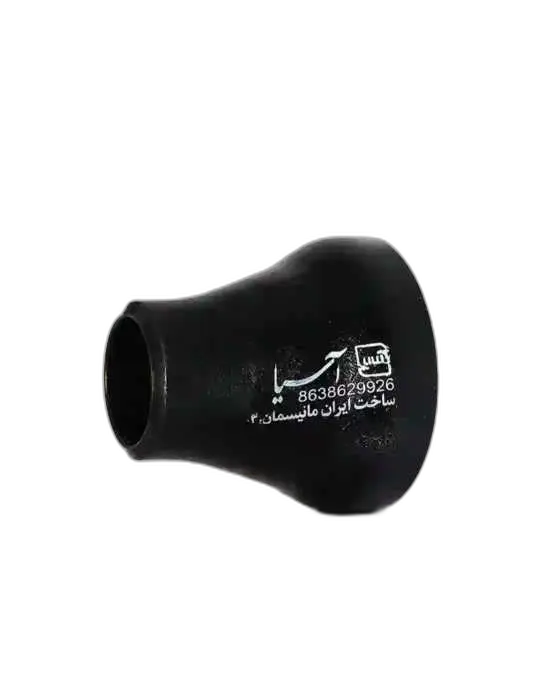

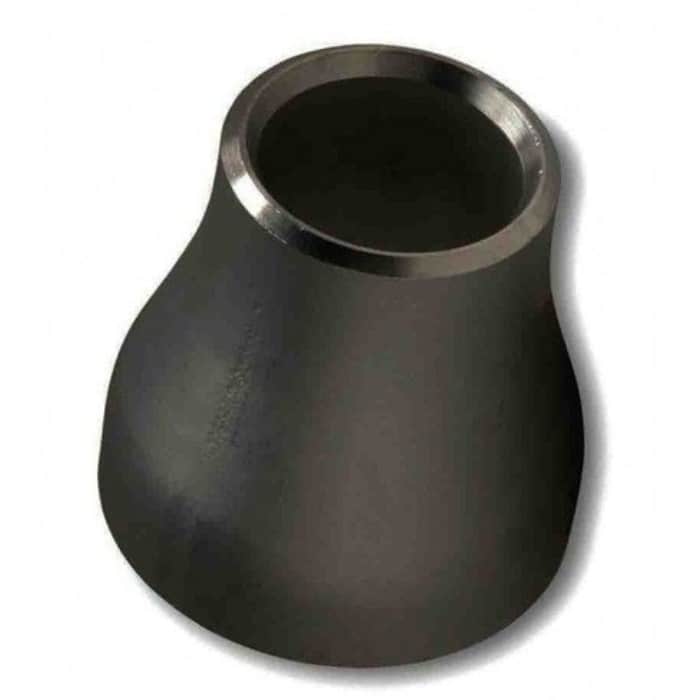

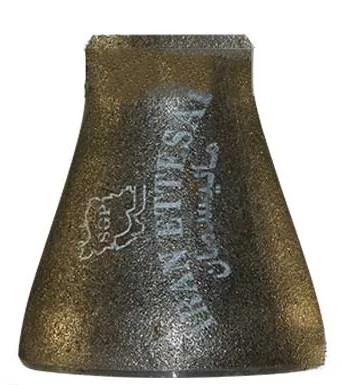

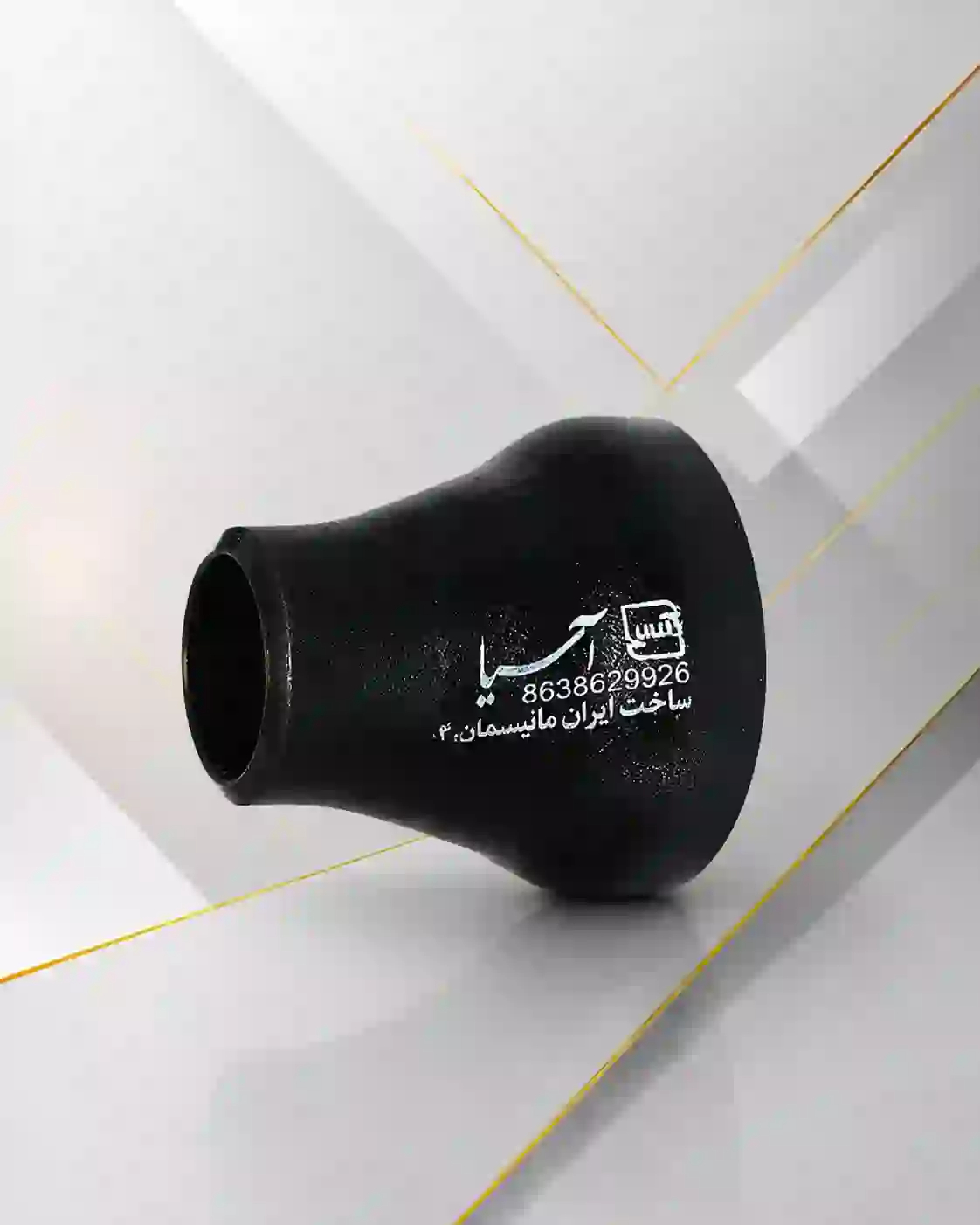

REDUCERS
CONCENTRIC & ECCENTRIC · BUTT WELD · ASME B16.9
تبدیلهای هممرکز و خارج از مرکز از NPS ¾ تا 12 با سایزهای کاهشی مختلف.
مطابق استاندارد ASME B16.9 از فولادهای کربنی، زنگنزن و آلیاژی تولید میشوند.
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
Length
(H) |
| ¾ × ½ | 26.7 | 21.3 | 38 |
| 1 × ½ | 33.4 | 21.3 | 51 |
| 1 × ¾ | 33.4 | 26.7 | 51 |
| 1¼ × ½ | 42.2 | 21.3 | 51 |
| 1¼ × ¾ | 42.2 | 26.7 | 51 |
| 1¼ × 1 | 42.2 | 33.4 | 51 |
| 1½ × ½ | 48.3 | 21.3 | 64 |
| 1½ × ¾ | 48.3 | 26.7 | 64 |
| 1½ × 1 | 48.3 | 33.4 | 64 |
| 1½ × 1¼ | 48.3 | 42.2 | 64 |
| 2 × ¾ | 60.3 | 26.7 | 76 |
| 2 × 1 | 60.3 | 33.4 | 76 |
| 2 × 1¼ | 60.3 | 42.2 | 76 |
| 2 × 1½ | 60.3 | 48.3 | 76 |
| 2½ × 1 | 73 | 33.4 | 89 |
| 2½ × 1¼ | 73 | 42.2 | 89 |
| 2½ × 1½ | 73 | 48.3 | 89 |
| 2½ × 2 | 73 | 60.3 | 89 |
| 3 × 1¼ | 88.9 | 42.2 | 89 |
| 3 × 1½ | 88.9 | 48.3 | 89 |
| 3 × 2 | 88.9 | 60.3 | 89 |
| 3 × 2½ | 88.9 | 73 | 89 |
| 3½ × 1¼ | 101.6 | 42.2 | 102 |
| 3½ × 1½ | 101.6 | 48.3 | 102 |
| 3½ × 2 | 101.6 | 60.3 | 102 |
| 3½ × 2½ | 101.6 | 73 | 102 |
| 3½ × 3 | 101.6 | 88.9 | 102 |
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
Length
(H) |
| 4 × 1½ | 114.3 | 48.3 | 102 |
| 4 × 2 | 114.3 | 60.3 | 102 |
| 4 × 2½ | 114.3 | 73 | 102 |
| 4 × 3 | 114.3 | 88.9 | 102 |
| 4 × 3½ | 114.3 | 101.6 | 102 |
| 5 × 2 | 141.3 | 60.3 | 127 |
| 5 × 2½ | 141.3 | 73 | 127 |
| 5 × 3 | 141.3 | 88.9 | 127 |
| 5 × 3½ | 141.3 | 101.6 | 127 |
| 5 × 4 | 141.3 | 114.3 | 127 |
| 6 × 2½ | 168.3 | 73 | 140 |
| 6 × 3 | 168.3 | 88.9 | 140 |
| 6 × 3½ | 168.3 | 101.6 | 140 |
| 6 × 4 | 168.3 | 114.3 | 140 |
| 6 × 5 | 168.3 | 141.3 | 140 |
| 8 × 3½ | 219.1 | 101.6 | 152 |
| 8 × 4 | 219.1 | 114.3 | 152 |
| 8 × 5 | 219.1 | 141.3 | 152 |
| 8 × 6 | 219.1 | 168.3 | 152 |
| 10 × 4 | 273 | 114.3 | 178 |
| 10 × 5 | 273 | 141.3 | 178 |
| 10 × 6 | 273 | 168.3 | 178 |
| 10 × 8 | 273 | 219.1 | 178 |
| 12 × 5 | 323.9 | 141.3 | 203 |
| 12 × 6 | 323.9 | 168.3 | 203 |
| 12 × 8 | 323.9 | 219.1 | 203 |
| 12 × 10 | 323.9 | 273 | 203 |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
O.D. (D)
قطر خارجی سمت بزرگ.
O.D. (D1)
قطر خارجی سمت کوچک.
استاندارد
ASME B16.9 · ASTM A234 / A403.
12.2

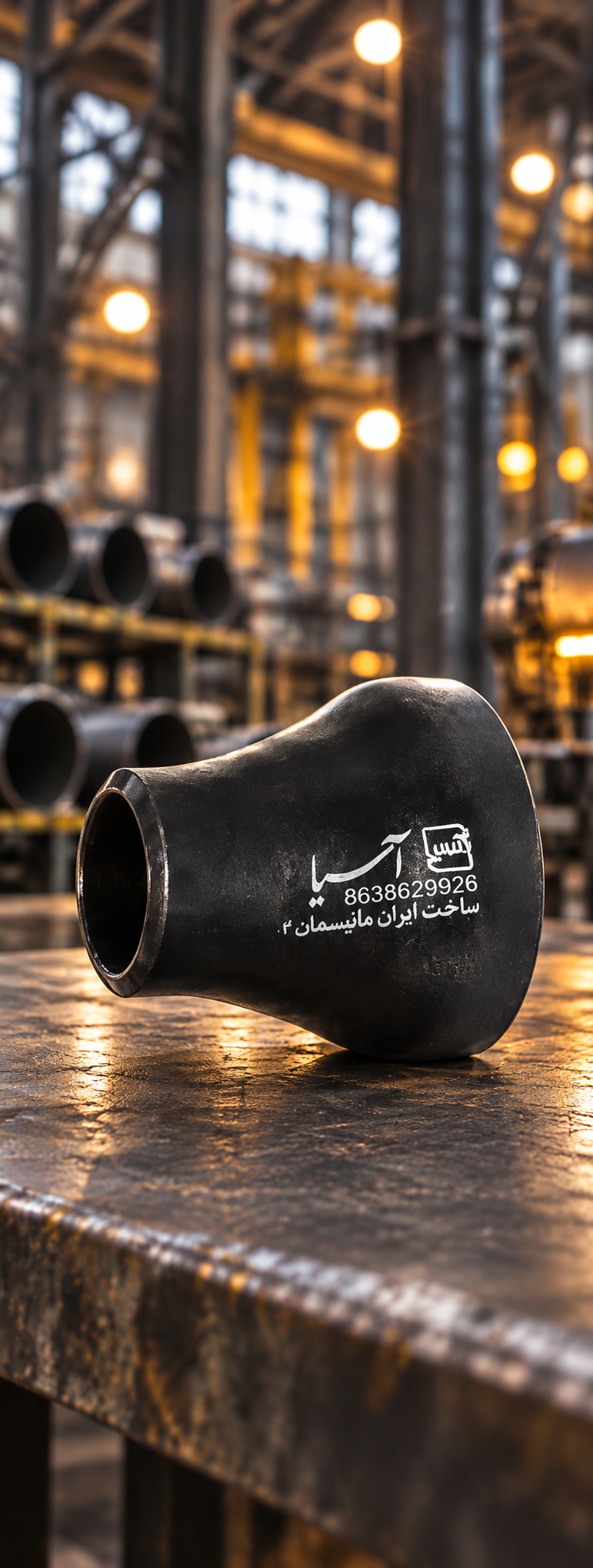

REDUCERS
CONCENTRIC & ECCENTRIC · BUTT WELD · ASME B16.9
تبدیلهای هممرکز و خارج از مرکز از NPS ۱۴ تا 40 با سایزهای کاهشی مختلف.
مطابق استاندارد ASME B16.9 از فولادهای کربنی، زنگنزن و آلیاژی تولید میشوند.
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
Length
(H) |
| 14 × 6 | 355.6 | 168.3 | 330 |
| 14 × 8 | 355.6 | 219.1 | 330 |
| 14 × 10 | 355.6 | 273 | 330 |
| 14 × 12 | 355.6 | 323.9 | 330 |
| 16 × 8 | 406.4 | 219 | 356 |
| 16 × 10 | 406.4 | 273 | 356 |
| 16 × 12 | 406.4 | 323.9 | 356 |
| 16 × 14 | 406.4 | 355.6 | 356 |
| 18 × 10 | 457 | 273 | 381 |
| 18 × 12 | 457 | 323.9 | 381 |
| 18 × 14 | 457 | 355.6 | 381 |
| 18 × 16 | 457 | 406.4 | 381 |
| 20 × 12 | 508 | 323.9 | 508 |
| 20 × 14 | 508 | 355.6 | 508 |
| 20 × 16 | 508 | 406.4 | 508 |
| 20 × 18 | 508 | 457 | 508 |
| 22 × 14 | 559 | 355.6 | 508 |
| 22 × 16 | 559 | 406.4 | 508 |
| 22 × 18 | 559 | 457 | 508 |
| 22 × 20 | 559 | 508 | 508 |
| 24 × 16 | 610 | 406.4 | 508 |
| 24 × 18 | 610 | 457 | 508 |
| 24 × 20 | 610 | 508 | 508 |
| 24 × 22 | 610 | 559 | 508 |
| 26 × 18 | 660 | 457 | 610 |
| 26 × 20 | 660 | 508 | 610 |
| 26 × 22 | 660 | 559 | 610 |
| 26 × 24 | 660 | 610 | 610 |
| 28 × 18 | 711 | 457 | 610 |
| 28 × 20 | 711 | 508 | 610 |
NPS
Red × Run |
O.D.
(D) |
O.D.
(D1) |
Length
(H) |
| 28 × 24 | 711 | 610 | 610 |
| 28 × 26 | 711 | 660 | 610 |
| 30 × 20 | 762 | 508 | 610 |
| 30 × 24 | 762 | 610 | 610 |
| 30 × 26 | 762 | 660 | 610 |
| 30 × 28 | 762 | 711 | 610 |
| 32 × 24 | 813 | 610 | 610 |
| 32 × 26 | 813 | 660 | 610 |
| 32 × 28 | 813 | 711 | 610 |
| 32 × 30 | 813 | 762 | 610 |
| 34 × 24 | 864 | 610 | 610 |
| 34 × 26 | 864 | 660 | 610 |
| 34 × 30 | 864 | 762 | 610 |
| 34 × 32 | 864 | 813 | 610 |
| 36 × 24 | 914 | 610 | 610 |
| 36 × 26 | 914 | 660 | 610 |
| 36 × 30 | 914 | 762 | 610 |
| 36 × 32 | 914 | 813 | 610 |
| 36 × 34 | 914 | 864 | 610 |
| 38 × 26 | 965 | 660 | 610 |
| 38 × 28 | 965 | 711 | 610 |
| 38 × 30 | 965 | 762 | 610 |
| 38 × 32 | 965 | 813 | 610 |
| 38 × 34 | 965 | 864 | 610 |
| 38 × 36 | 965 | 914 | 610 |
| 40 × 30 | 1016 | 762 | 610 |
| 40 × 32 | 1016 | 813 | 610 |
| 40 × 34 | 1016 | 864 | 610 |
| 40 × 36 | 1016 | 914 | 610 |
| 40 × 38 | 1016 | 965 | 610 |
ابعاد بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد. ضخامت جداره (t) باید توسط مشتری مشخص شود.
12.3
تبدیل — تلرانسها
CONCENTRIC & ECCENTRIC · BUTT WELD · ASME B16.9
تلرانسهای ابعادی برای تبدیلهای هممرکز و خارج از مرکز طبق استاندارد ASME B16.9.
تلرانسها بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد و بهصورت مساوی ± هستند
جز موارد یادداشتشده.
Nominal
Pipe Size |
O.D. at Bevel
(D) |
I.D. at End |
Overall
Length (H) |
| ½ to 2½ | + 1.6 / − 0.8 | 0.8 | 2 |
| 3 to 3½ | 1.6 | 1.6 | 2 |
| 4 | 1.6 | 1.6 | 2 |
| 5 to 8 | + 2.4 / − 1.6 | 1.6 | 2 |
Nominal
Pipe Size |
O.D. at Bevel
(D) |
I.D. at End |
Overall
Length (H) |
| 10 to 18 | + 4 / − 3.2 | 3.2 | 2 |
| 20 to 24 | + 6.4 / − 4.8 | 4.8 | 2 |
| 26 to 30 | + 6.4 / − 4.8 | + 6.4 / − 4.8 | 5 |
| 32 to 48 | + 6.4 / − 4.8 | + 6.4 / − 4.8 | 5 |
WALL THICKNESS (t)
حداقل ۸۷.۵٪ ضخامت اسمی جداره.
تلرانسهای ابعادی بر حسب میلیمتر هستند مگر غیر از این ذکر شده باشد و بهصورت مساوی ± هستند جز موارد یادداشتشده.
نکته
استاندارد MSS SP-43 تنها اتصالات جوشی فولاد زنگنزن را برای لولههای Schedule 5S و 10S و همچنین Stub Ends مناسب برای لوله Schedule 40S طبق تعریف ASME B36.19 پوشش میدهد. ابعاد و تلرانسهای MSS SP-43 اساساً مشابه ASME B16.9 برای NPS ½ تا 24 هستند، بهجز قطر خارجی در پخ.
O.D. (D)
قطر خارجی در پخ.
I.D. at End
قطر داخلی در انتها.
استاندارد
ASME B16.9 · ASTM A234 / A403.
16
کیفیت و گواهینامهها
ایران اتصال آسیا متعهد به ارائه محصولاتی است که با استانداردهای کیفیت بینالمللی مطابقت دارند.
فرآیندهای تولید، متریالها و محصولات نهایی ما طبق مشخصات صنعتی شناختهشده
تست و گواهی میشوند.
ASME
B16.9 — Factory-Made Wrought Buttwelding Fittings
B16.11 — Forged Fittings, Socket-Welding and Threaded
B16.5 — Pipe Flanges and Flanged Fittings
ASTM
A234 WPB — Carbon Steel
A403 — Stainless Steel
A420 — Low Temperature Steel
A234 — Alloy Steel
MSS
SP-25 — Standard Marking System
SP-43 — Wrought Stainless Steel Fittings
ISO
ISO 9001:2015 — Quality Management
ISO 14001:2015 — Environmental Management
نشانهای گواهینامه
ISO
9001
API
6A
CE
PED
ASTM
🏭 ظرفیت تولید
Seamless & Welded — 1/2" to 48" NPS
تمام محصولات بنا به درخواست با گواهی تست کارخانه (Mill Test Certificate) ارائه میشوند.
تستهای تکمیلی (رادیوگرافی، اولتراسونیک، هیدرواستاتیک) و خدمات بازرسی شخص ثالث
نیز در دسترس است. برای کسب اطلاعات بیشتر لطفاً با بخش فنی ما تماس بگیرید.
