راهنمای جامع لوله LSAW (جوش زیرپودری طولی)

۱. مقدمه

لوله LSAW (Longitudinally Submerged Arc Welded) یا لوله جوش زیرپودری طولی، یکی از مهم‌ترین و پرکاربردترین انواع لوله‌های جوشی برای کاربردهای فشار بالا و قطرهای بزرگ است. این لوله‌ها با استفاده از ورق‌های فولادی ضخیم تولید شده و درز طولی آنها با روش جوش زیرپودری (SAW) که یکی از باکیفیت‌ترین روش‌های جوشکاری صنعتی است، به هم متصل می‌شوند.

لوله‌های LSAW به دلیل استحکام بالا، کیفیت عالی جوش و قابلیت تولید در ضخامت‌های زیاد، انتخاب اول برای خطوط انتقال نفت و گاز با فشار بالا، خطوط لوله‌های فراساحل (Offshore)، سازه‌های دریایی و پروژه‌های عظیم صنعتی هستند. برخلاف لوله‌های ERW که از کویل تولید می‌شوند، لوله‌های LSAW از ورق‌های فولادی با ضخامت بالا ساخته می‌شوند و بنابراین برای قطرهای بزرگ و فشارهای بالا بسیار مناسب هستند.

برای اطلاعات بیشتر در مورد استانداردهای لوله، مقاله راهنمای جامع NPS و Schedule را مطالعه کنید.

۲. تعریف لوله LSAW

لوله LSAW (Longitudinally Submerged Arc Welded Pipe) به لوله‌ای گفته می‌شود که از ورق فولادی (Steel Plate) با ضخامت و عرض معین تولید می‌شود. در فرآیند تولید، ورق فولادی توسط پرس یا غلتک‌های شکل‌دهی (Forming Rolls) به شکل استوانه در می‌آید و سپس لبه‌های طولی آن با استفاده از جوش زیرپودری (SAW) به یکدیگر متصل می‌شوند.

مهم‌ترین ویژگی لوله‌های LSAW، کیفیت بالای جوش و قابلیت تولید در ضخامت‌های بالا است. در روش جوش زیرپودری، از یک الکترود مصرف‌شونده و یک لایه پودر محافظ (Flux) استفاده می‌شود که باعث ایجاد جوشی با نفوذ عمیق، کیفیت بالا و بدون عیوب سطحی می‌شود. این روش برای جوشکاری ورق‌های با ضخامت بالا بسیار مناسب است.

برای آشنایی با تفاوت لوله و تیوب، مقاله مقایسه Pipe و Tube را مطالعه کنید.

۳. تاریخچه و تکامل

فناوری جوش زیرپودری (Submerged Arc Welding - SAW) برای اولین بار در دهه ۱۹۳۰ میلادی توسعه یافت و به سرعت به یکی از مهم‌ترین روش‌های جوشکاری صنعتی تبدیل شد. این روش به دلیل کیفیت بالا، نفوذ عمیق و سرعت مناسب، برای جوشکاری ورق‌های ضخیم در صنایع سنگین بسیار مورد توجه قرار گرفت.

در دهه ۱۹۵۰ میلادی، با توسعه تجهیزات شکل‌دهی ورق‌های فولادی، تولید لوله‌های LSAW به صورت صنعتی آغاز شد. این لوله‌ها به سرعت جایگاه خود را در صنایع نفت و گاز پیدا کردند و برای خطوط انتقال با فشار بالا و قطرهای بزرگ مورد استفاده قرار گرفتند. امروزه، لوله‌های LSAW با کیفیت بالا در گریدهای API 5L X70 و X80 تولید می‌شوند و در پروژه‌های عظیم خطوط لوله در سراسر جهان استفاده می‌شوند.

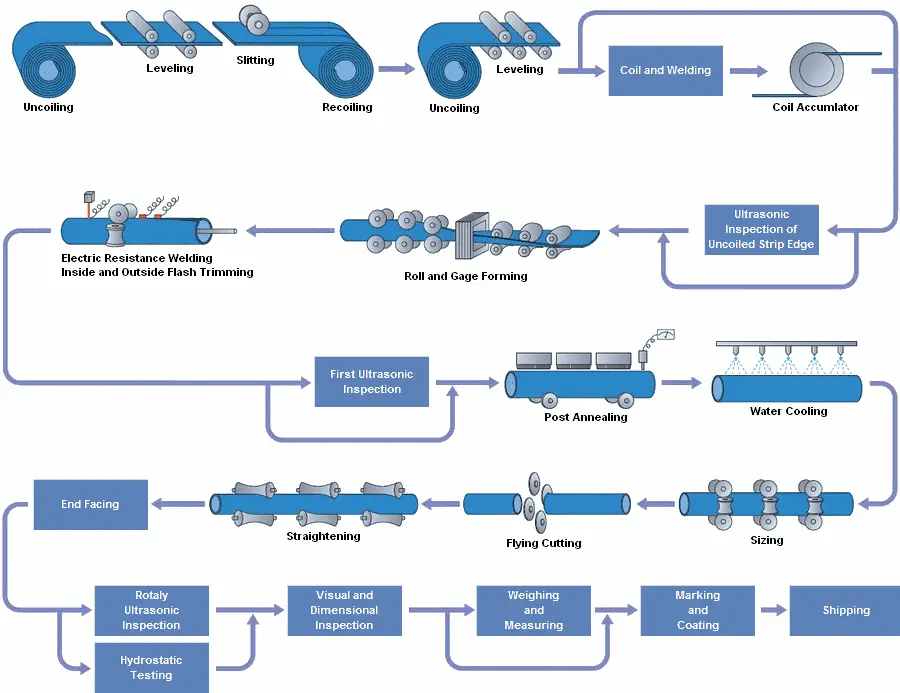

شکل ۱: نمای کلی خط تولید لوله‌های جوشی - از ورق تا لوله نهایی

Steel Pipe Manufacturing Process Overview

۴. فرآیند تولید لوله LSAW

فرآیند تولید لوله‌های LSAW شامل مراحل متعددی است که از ورود ورق فولادی تا برش لوله نهایی را در بر می‌گیرد. تصویر زیر نمای کلی فرآیند تولید لوله LSAW را نشان می‌دهد:

شکل ۲: مراحل تولید لوله LSAW از ورق تا محصول نهایی

LSAW Pipe Production Steps

مراحل اصلی تولید لوله LSAW عبارتند از:

۴.۱ آماده‌سازی ورق فولادی

فرآیند با انتخاب ورق‌های فولادی نورد گرم (Hot Rolled Plate) با ترکیب شیمیایی کنترل‌شده آغاز می‌شود. این ورق‌ها که ضخامت و عرض آنها بر اساس مشخصات نهایی لوله تعیین می‌شود، ابتدا توسط دستگاه‌های برش به ابعاد دقیق برش داده شده و سپس لبه‌های آنها با دستگاه‌های لبه‌تراش (Edge Milling) برای جوش‌کاری آماده می‌شوند.

۴.۲ شکل‌دهی ورق (Forming)

ورق فولادی آماده‌شده، با استفاده از پرس‌های هیدرولیک (Press Forming) یا غلتک‌های شکل‌دهی (Roll Forming) به تدریج خم شده و به شکل استوانه‌ای تبدیل می‌شود. در روش پرس، ورق به صورت مرحله‌ای خم می‌شود تا به شکل "U" و سپس "O" درآید (فرآیند UOE). در روش غلتکی، ورق به صورت پیوسته از میان غلتک‌ها عبور داده می‌شود تا به شکل استوانه درآید. در این مرحله، لبه‌های ورق برای جوش‌کاری در کنار یکدیگر قرار می‌گیرند.

۴.۳ جوش‌کاری زیرپودری طولی (Longitudinal SAW)

هسته اصلی فرایند LSAW، جوش‌کاری زیرپودری (SAW) است. در این روش، یک یا چند الکترود مصرف‌شونده (سیم جوش) در زیر یک لایه ضخیم از پودر محافظ (Flux) حرکت می‌کنند. قوس الکتریکی بین الکترود و ورق ایجاد شده و حرارت بسیار بالایی (تا حدود ۳۰۰۰ درجه سانتی‌گراد) تولید می‌کند که باعث ذوب شدن لبه‌های ورق و ایجاد اتصال جوش می‌شود. پودر محافظ از اکسیداسیون جوش جلوگیری کرده و باعث ایجاد جوشی با کیفیت بالا و بدون عیوب سطحی می‌شود.

در لوله‌های LSAW با ضخامت بالا (بیش از ۲۰ میلی‌متر)، معمولاً از جوشکاری دو طرفه (Double-sided) استفاده می‌شود؛ به این معنی که ابتدا جوش از سمت خارج و سپس از سمت داخل انجام می‌شود. این کار باعث نفوذ کامل و کیفیت بالای جوش در تمام ضخامت ورق می‌شود. پارامترهای جوشکاری (جریان، ولتاژ، سرعت و غیره) با دقت بالا کنترل می‌شوند تا بهترین کیفیت جوش حاصل شود.

۴.۴ عملیات حرارتی پس از جوش (PWHT)

پس از جوش‌کاری، ناحیه جوش و منطقه متأثر از حرارت (HAZ) تحت عملیات حرارتی تنش‌زدایی (Stress Relieving) قرار می‌گیرند. این عملیات که در دمای حدود ۵۵۰ تا ۶۵۰ درجه سانتی‌گراد انجام می‌شود، باعث کاهش تنش‌های پسماند، همگن‌سازی ریزساختار و بهبود خواص مکانیکی در ناحیه جوش می‌شود. در برخی موارد، عملیات حرارتی نرمالایزینگ (Normalizing) نیز انجام می‌شود.

۴.۵ سایزینگ، صاف‌سازی و بازرسی

پس از عملیات حرارتی، لوله از مجموعه غلتک‌های سایزینگ (Sizing Rolls) عبور داده می‌شود تا قطر نهایی با دقت بالا به دست آید. سپس لوله‌ها از دستگاه صاف‌سازی (Straightening) عبور کرده و راستای آنها اصلاح می‌شود. در نهایت، آزمون‌های کنترل کیفیت شامل تست هیدرواستاتیک، آزمون فراصوتی (UT) در تمام طول جوش، آزمون رادیوگرافی (RT)، تست ذرات مغناطیسی (MT) و بازرسی ابعادی انجام می‌شود. لوله‌های تولیدی مطابق با استانداردهای علامت‌گذاری، مشخصات تولید بر روی آنها درج می‌شود.

۵. رده‌های ضخامت (Schedule)

رده لوله (Schedule) یک اصطلاح استاندارد برای بیان ضخامت دیواره لوله است که بر اساس استاندارد ASME B36.10 تعیین می‌شود. رده لوله با یک عدد مانند SCH 40، SCH 80 و غیره نشان داده می‌شود. هرچه عدد رده بالاتر باشد، ضخامت دیواره بیشتر و تحمل فشار لوله بالاتر است.

لوله‌های LSAW معمولاً در رده‌های SCH 30 تا SCH 160 و همچنین ضخامت‌های ویژه (Special Wall Thickness) تولید می‌شوند. برای انتخاب رده مناسب، باید به فشار و دمای کاری و استانداردهای طراحی توجه کرد.

برای اطلاعات بیشتر در مورد رده‌های ضخامت، مقاله مقایسه SCH 40 و SCH 80 را مطالعه کنید.

۶. استانداردهای لوله LSAW

لوله‌های LSAW بر اساس استانداردهای معتبر بین‌المللی تولید می‌شوند. مهم‌ترین استانداردها عبارتند از:

• API 5L: استاندارد اصلی برای لوله‌های خطوط انتقال نفت و گاز (گریدهای A، B، X42، X52، X60، X65، X70 و X80). لوله‌های LSAW تولید شده بر اساس این استاندارد در پروژه‌های عظیم خطوط لوله استفاده می‌شوند.
• ASTM A53: استاندارد لوله‌های فولادی گالوانیزه و غیرگالوانیزه برای کاربردهای مکانیکی و فشار.
• ASTM A381: استاندارد لوله‌های فولادی برای خطوط انتقال با فشار بالا که با جوش زیرپودری (SAW) تولید می‌شوند.
• EN 10219 / EN 10217: استانداردهای اروپایی برای لوله‌های جوشی.
• ASME B36.10: استاندارد ابعاد و وزن لوله فولادی جوشی و بدون درز.

برای اطلاعات بیشتر در مورد استانداردهای اتصالات، مقاله ASME B16.9 را مطالعه کنید.

۷. مزایا و معایب لوله LSAW

۷.۱ مزایا

• کیفیت بالای جوش: جوش زیرپودری (SAW) یکی از باکیفیت‌ترین و قابل‌اطمینان‌ترین روش‌های جوشکاری است که جوشی با نفوذ عمیق، بدون عیوب سطحی و با کیفیت متالورژیکی عالی ایجاد می‌کند.
• قابلیت تولید ضخامت‌های بالا: این روش امکان تولید لوله‌هایی با ضخامت دیواره تا ۵۰ میلی‌متر و حتی بیشتر را فراهم می‌کند که برای فشارهای بسیار بالا مناسب است.
• مناسب برای قطرهای بزرگ: لوله‌های LSAW در محدوده قطر ۱۶ تا ۶۰+ اینچ تولید می‌شوند و برای خطوط لوله اصلی (Trunk Lines) بسیار مناسب هستند.
• یکنواختی ضخامت دیواره: استفاده از ورق‌های فولادی با ضخامت یکنواخت، باعث می‌شود که ضخامت دیواره لوله در تمام طول بسیار یکنواخت باشد.
• مقاومت بالا در برابر فشار داخلی: استحکام بالای جوش و یکنواختی ضخامت، این لوله‌ها را برای فشارهای داخلی بالا بسیار مناسب می‌سازد.
• قابلیت جوشکاری مجدد: در صورت نیاز، جوش لوله‌های LSAW قابلیت تعمیر و جوشکاری مجدد را دارد.

۷.۲ معایب

• هزینه تولید بالا: فرآیند تولید لوله‌های LSAW پیچیده‌تر و هزینه‌برتر از لوله‌های ERW است.
• سرعت تولید پایین‌تر: نسبت به لوله‌های ERW که به صورت پیوسته تولید می‌شوند، سرعت تولید LSAW پایین‌تر است.
• نیاز به تجهیزات سنگین: برای شکل‌دهی و جوشکاری ورق‌های ضخیم، به تجهیزات سنگین و گران‌قیمت نیاز است.
• وزن بالا: به دلیل ضخامت زیاد، وزن لوله‌های LSAW بسیار بالا است که حمل و نقل و نصب آنها را دشوارتر می‌کند.

برای آشنایی با تفاوت لوله‌های LSAW و بدون درز، مقاله مقایسه لوله بدون درز و جوشی را مطالعه کنید.

۸. کاربردهای صنعتی

لوله‌های LSAW به دلیل استحکام بالا و کیفیت عالی جوش، در طیف گسترده‌ای از صنایع و پروژه‌های حساس مورد استفاده قرار می‌گیرند. مهم‌ترین کاربردها عبارتند از:

• خطوط انتقال نفت و گاز: خطوط لوله اصلی (Trunk Lines) با فشار بالا، خطوط انتقال نفت خام و گاز طبیعی در مسافت‌های طولانی.
• پروژه‌های فراساحل (Offshore): خطوط لوله زیردریایی، سکوهای نفتی و سازه‌های دریایی که نیاز به مقاومت بالا در برابر خوردگی و فشار دارند.
• صنایع پتروشیمی: واحدهای فرآیندی با فشار و دمای بالا، خطوط انتقال مواد شیمیایی.
• نیروگاه‌ها: خطوط بخار با فشار بالا، خطوط آب خنک‌کننده و سیستم‌های انتقال سیالات.
• سازه‌های دریایی و بندری: شمع‌کوبی (Piling)، اسکله‌ها، موج‌شکن‌ها و سازه‌های ساحلی.
• صنایع معدنی و سنگین: خطوط انتقال دوغاب (Slurry)، مواد معدنی و سیالات سنگین.
• سازه‌های فولادی بزرگ: ستون‌ها، خرپاها و سازه‌های عظیم صنعتی.

برای آشنایی با کاربردهای اتصالات جوشی، مقاله اتصالات جوشی لب به لب را مطالعه کنید.

۹. مقایسه لوله LSAW با سایر انواع لوله

در این بخش، لوله LSAW با سایر انواع لوله‌های پرکاربرد از جمله ERW، SSAW و Seamless مقایسه می‌شود. درک تفاوت‌های این روش‌ها برای انتخاب بهترین گزینه برای پروژه‌های صنعتی ضروری است.

۹.۱ جدول مقایسه کلی انواع لوله

۹.۲ جدول مقایسه ویژگی‌های فنی
