🔧 راهنمای گام‌به‌گام نصب اتصالات جوشی (Butt Weld) با دقت بالا

مرجع کامل و تخصصی برای مهندسان، تکنسین‌ها و بازرسان بر اساس استاندارد ASME B16.9

---

---

۱. مقدمه

اتصالات جوشی (Butt Weld Fittings) یکی از حیاتی‌ترین اجزای سیستم‌های لوله‌کشی در صنایع نفت، گاز، پتروشیمی، نیروگاهی و صنایع فرآیندی هستند. این اتصالات با ایجاد یک جوش کامل‌النفوذ (Full Penetration Weld) به لوله متصل می‌شوند و استحکامی برابر یا بیشتر از خود لوله ایجاد می‌کنند. برخلاف اتصالات رزوه‌ای یا فلنجی، در اتصالات جوشی هیچ درز، واشر یا قطعه مکانیکی برای نشتی وجود ندارد و به همین دلیل برای کاربردهای با فشار و دمای بالا ایده‌آل هستند.

نصب صحیح این اتصالات نیازمند دقت بالا در تمام مراحل، از آماده‌سازی سطح تا جوشکاری و بازرسی نهایی است. هرگونه خطا در این فرآیند می‌تواند منجر به تنش‌های موضعی، کاهش عمر مفید، یا حتی شکست فاجعه‌بار سیستم شود. این مقاله به عنوان یک راهنمای جامع و گام‌به‌گام، تمامی جنبه‌های نصب اتصالات جوشی را از دیدگاه مهندسی و اجرایی پوشش می‌دهد.

۲. اتصالات جوشی چیست؟

اتصالات جوشی (Butt Weld Fittings) قطعاتی هستند که برای اتصال لوله‌ها به یکدیگر یا تغییر مسیر و قطر در سیستم‌های لوله‌کشی به کار می‌روند. در این روش، انتهای اتصال به صورت لب‌به‌لب (Butt) در کنار انتهای لوله قرار گرفته و یک جوش محیطی (Girth Weld) با نفوذ کامل روی آن اجرا می‌شود. این نوع اتصال به دلیل یکپارچگی و عدم وجود نقاط ضعف مکانیکی، انتخاب اول برای خطوط انتقال با فشار بالا (مانند خطوط گاز و نفت) است.

استحکام نهایی یک اتصال جوشی به کیفیت جوش، مهارت جوشکار و رعایت دقیق پارامترهای فرآیند جوشکاری (WPS) بستگی دارد. به همین دلیل، استانداردهایی مانند ASME B16.9 ابعاد، تلرانس‌ها و الزامات ساخت این اتصالات را تعیین می‌کنند تا از سازگاری و کیفیت یکنواخت اطمینان حاصل شود.

۳. انواع اتصالات جوشی

استاندارد ASME B16.9 انواع مختلفی از اتصالات جوشی را پوشش می‌دهد که هر یک کاربرد خاصی در سیستم‌های لوله‌کشی دارند:

برای مطالعه دقیق‌تر ابعاد و مشخصات هر یک از این اتصالات، می‌توانید به صفحات جداگانه زانو، سه‌راهی و کاهنده در ایران اتصال مراجعه کنید.

۴. استانداردهای مرتبط

رعایت استانداردهای بین‌المللی برای تضمین کیفیت و ایمنی در نصب اتصالات جوشی الزامی است. مهم‌ترین استانداردها عبارتند از:

• ASME B16.9: استاندارد اصلی ابعاد، تلرانس‌ها و الزامات ساخت اتصالات جوشی.
• ASME B31.3: استاندارد طراحی و نصب سیستم‌های لوله‌کشی صنعتی.
• ASME B31.8: استاندارد طراحی و نصب سیستم‌های انتقال و توزیع گاز.
• API 1104: استاندارد جوشکاری خطوط لوله.
• ASME Section IX: استاندارد صلاحیت جوشکار و فرآیند جوشکاری.
• ASTM A234 / A403: مشخصات مواد اولیه اتصالات جوشی (فولاد کربنی و استنلس).
• MSS SP-75: استاندارد اتصالات جوشی با قطر بالا (بالای ۲۶ اینچ).

برای آشنایی کامل با استاندارد ASME B16.9، می‌توانید صفحه اختصاصی آن را در ایران اتصال مطالعه کنید.

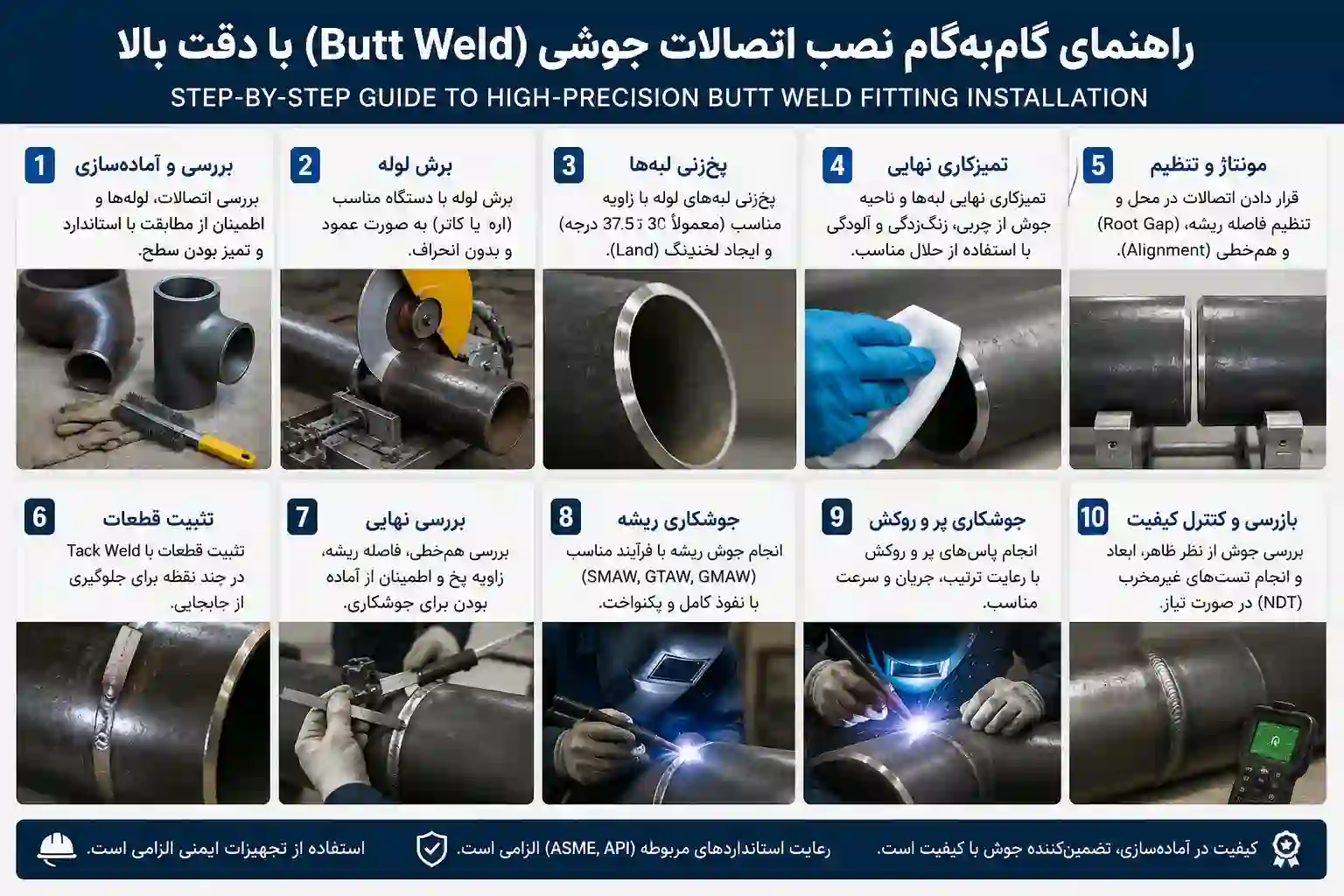

۵. آماده‌سازی پیش از نصب

مراحل آماده‌سازی، پایه و اساس یک نصب موفق هستند. بی‌توجهی به این مرحله، شایع‌ترین علت بروز عیوب جوشکاری است.

۵-۱. بازرسی دریافت (Receiving Inspection)

• بازرسی چشمی: بررسی اتصالات برای وجود ترک، فرورفتگی، یا عیوب سطحی.
• تطابق با استاندارد: بررسی علامت‌گذاری (Marking) شامل سایز، Schedule، جنس، و شماره ذوب (Heat Number).
• بررسی گواهی مواد (MTC): اطمینان از تطابق ترکیب شیمیایی و خواص مکانیکی با استاندارد مربوطه.
• ابعادسنجی: اندازه‌گیری قطر خارجی، ضخامت و ابعاد کلیدی با استفاده از کولیس و شابلون.

۵-۲. آماده‌سازی سطوح و لبه‌ها

لبه‌های لوله و اتصال باید کاملاً تمیز و عاری از هرگونه آلودگی باشند:

• تمیزکاری: زنگ‌زدگی، روغن، رنگ، رطوبت و سایر آلودگی‌ها باید با برس سیمی، سنگ فرز یا حلال‌های مناسب از سطح پاک شوند.
• پخ‌زنی (Beveling): ایجاد پخ با زاویه استاندارد (معمولاً ۳۰ تا ۳۷.۵ درجه) و لب‌پشته (Root Face) حدود ۱.۵ میلی‌متر برای دستیابی به نفوذ کامل جوش.
• برش عمود: انتهای لوله باید کاملاً عمود بر محور برش داده شود تا از تراز مناسب اطمینان حاصل شود.

۶. ابزارهای مورد نیاز

استفاده از ابزارهای مناسب، دقت و سرعت نصب را به طور قابل توجهی افزایش می‌دهد:

• گیره‌های تراز (Alignment Clamps): برای نگه‌داشتن و تراز کردن قطعات در حین جوشکاری موقت (Tack Welding).
• سطح‌سنج (Spirit Level) و تراز لیزری: برای اطمینان از تراز بودن افقی و عمودی.
• کولیس و شابلون فاصله‌سنج (Gap Gauge): برای اندازه‌گیری دقیق فاصله ریشه (Root Gap) و ابعاد.
• پایه‌های نگهدارنده لوله (Pipe Stands): برای قرارگیری صحیح و ایمن لوله‌ها.
• دستگاه جوشکاری: با توجه به فرآیند جوشکاری انتخاب می‌شود (SMAW، GTAW، GMAW، SAW).

برای محاسبات دقیق وزن، ابعاد و فشار در پروژه‌های پایپینگ، می‌توانید از ابزارهای مهندسی پایپینگ ایران اتصال استفاده کنید.

۷. عملیات تنظیم (Fit-Up)

عملیات تنظیم (Fit-Up)، فرآیند قرار دادن و تراز کردن قطعات پیش از جوشکاری نهایی است. کیفیت این مرحله، تأثیر مستقیمی بر استحکام نهایی جوش دارد.

۷-۱. قرارگیری و تراز

• قطعات را به گونه‌ای تنظیم کنید که هم‌محور باشند. حداکثر ناهم‌محوری (Hi-Lo) نباید از ۱۰٪ ضخامت دیواره تجاوز کند.
• فاصله ریشه (Root Gap): بسته به ضخامت و فرآیند جوشکاری، معمولاً بین ۱.۵ تا ۳ میلی‌متر تنظیم می‌شود.
• از قرارگیری یکنواخت فاصله ریشه در تمام دور محیط اطمینان حاصل کنید.
• برای جلوگیری از بیضی‌شدگی (Ovality) لوله‌های با قطر بالا، از ابزارهای تراز داخلی استفاده کنید.

۷-۲. جوش‌های موقت (Tack Welding)

جوش‌های موقت برای ثابت نگه‌داشتن قطعات در حین جوشکاری اصلی استفاده می‌شوند:

• تعداد و ابعاد جوش‌های موقت باید بر اساس قطر و ضخامت لوله تعیین شود (معمولاً ۴ تا ۸ نقطه با طول ۱۰ تا ۲۰ میلی‌متر).
• از ایجاد جوش‌های موقت بزرگ و حجیم که می‌توانند باعث ایجاد تنش یا ترک شوند، خودداری کنید.
• در صورت امکان، از گیره‌های تراز به جای جوش موقت برای جلوگیری از هرگونه اعوجاج اولیه استفاده کنید.

۸. جوشکاری مرحله‌به‌مرحله

فرآیند جوشکاری باید دقیقاً مطابق با روش جوشکاری تایید شده (WPS) انجام شود.

۸-۱. پاس ریشه (Root Pass)

مهم‌ترین پاس جوش است که باید نفوذ کامل (Full Penetration) به ریشه اتصال داشته باشد. معمولاً با فرآیندهای GTAW (TIG) یا SMAW با الکترودهای کم‌هیدروژن انجام می‌شود.

• در صورت استفاده از گاز محافظ، از پشت‌پُرکنی (Back Purging) برای جلوگیری از اکسیداسیون استفاده کنید.
• پس از اتمام، پاس ریشه باید از نظر ترک یا تخلخل بازرسی شود.

۸-۲. پاس‌های پرکننده (Fill Passes)

پس از پاس ریشه، پاس‌های بعدی برای پر کردن شیار جوش انجام می‌شوند:

• هر پاس باید با پاس قبلی هم‌پوشانی داشته باشد (معمولاً ۳۰ تا ۵۰ درصد).
• سرباره (Slag) بین هر پاس باید به طور کامل تمیز شود.
• دمای بین پاس‌ها (Interpass Temperature) باید کنترل شود تا از حرارت ورودی بیش از حد جلوگیری شود.

۸-۳. پاس رویه (Cap Pass)

آخرین پاس جوش که سطح نهایی را تشکیل می‌دهد. باید سطحی صاف و بدون بریدگی (Undercut) ایجاد کند و کمی از سطح لوله بالاتر باشد.

۹. اشتباهات رایج نصب

• آماده‌سازی نامناسب: عدم تمیزکاری کامل یا پخ‌زنی اشتباه.
• فاصله ریشه نادرست: فاصله کم باعث نفوذ ناقص و فاصله زیاد باعث تخلخل یا سوختگی می‌شود.
• تراز نبودن قطعات (Hi-Lo): ایجاد تنش‌های موضعی و کاهش عمر اتصال.
• پارامترهای جوش نامناسب: جریان یا سرعت بیش از حد/کم.
• جوش‌های موقت نامرغوب: ترک‌خوردگی یا ابعاد نادرست.
• نادیده گرفتن عملیات حرارتی پس از جوش (PWHT): در مواردی که استاندارد الزام می‌کند.

۱۰. کنترل کیفیت و بازرسی

بازرسی، گام جدایی‌ناپذیر برای اطمینان از کیفیت جوش است.

۱۰-۱. بازرسی چشمی (Visual Inspection)

• بررسی ظاهر جوش (یکنواختی، ارتفاع، عرض).
• بررسی عیوب سطحی مانند ترک، تخلخل، بریدگی زیرین (Undercut) و هم‌پوشانی ناقص (Overlap).

۱۰-۲. تست‌های غیرمخرب (NDT)

۱۰-۳. تست فشار (Hydrotest / Pneumatic Test)

تست نهایی سیستم که با فشار بالاتر از فشار کاری (معمولاً ۱.۵ برابر) انجام می‌شود تا یکپارچگی کل سیستم از جمله جوش‌ها تأیید شود.

۱۱. نکات ایمنی

• استفاده از تجهیزات حفاظت فردی (PPE) کامل شامل کلاه جوشکاری، دستکش، و لباس مقاوم.
• برقراری تهویه مناسب در محیط جوشکاری.
• دور نگه داشتن مواد قابل اشتعال از محل جوش.
• دریافت مجوز کار گرم (Hot Work Permit) در محیط‌های صنعتی.
• رعایت اصول ایمنی در تست فشار و ایجاد محدوده ایمنی.

۱۲. بهترین روش‌های میدانی

• برش و آماده‌سازی: همیشه از ابزارهای برش مناسب و تیز استفاده کنید تا از تغییر شکل لوله جلوگیری شود.
• تراز نهایی: قبل از هر پاس جوش، تراز قطعات را مجدداً بررسی کنید.
• جوش در شرایط آب‌وهوایی نامساعد: در هوای سرد، از پیش‌گرمایش مناسب و در هوای بادی، از بادگیر استفاده کنید.
• مدارک: تمامی مراحل، پارامترها و نتایج بازرسی را مستند کنید.

۱۳. نگهداری و تعمیرات

• بازرسی دوره‌ای: جوش‌ها را به طور منظم از نظر خوردگی، ترک یا تغییر شکل بررسی کنید.
• تعمیر جوش: در صورت مشاهده عیب، ناحیه مورد نظر را با سنگ فرز برداشته و مجدداً با رعایت WPS جوشکاری کنید.
• محافظت در برابر خوردگی: در محیط‌های خورنده، از پوشش‌های محافظ روی جوش استفاده کنید.

۱۴. سوالات متداول (FAQ)

۱۵. جمع‌بندی و منابع

نصب دقیق اتصالات جوشی، فرآیندی چندمرحله‌ای و حساس است که نیازمند دانش فنی، مهارت عملی و رعایت دقیق استانداردها است. از آماده‌سازی سطح و تنظیم قطعات گرفته تا اجرای جوشکاری و بازرسی نهایی، هر مرحله نقش حیاتی در تضمین استحکام، ایمنی و طول عمر سیستم لوله‌کشی ایفا می‌کند. با رعایت اصول بیان شده در این راهنما و استفاده از تجهیزات و مواد با کیفیت، می‌توانید اتصالاتی با بالاترین سطح کیفی ایجاد کنید.

برای اطلاعات بیشتر در مورد ابعاد و مشخصات فنی انواع اتصالات جوشی، به صفحات تخصصی ایران اتصال مراجعه کنید.

📚 مراجع و استانداردها

• ASME B16.9: Factory-Made Wrought Buttwelding Fittings
• ASME B31.3: Process Piping
• ASME B31.8: Gas Transmission and Distribution Piping Systems
• API 1104: Welding of Pipelines and Related Facilities
• ASME Section IX: Welding and Brazing Qualifications
• ASTM A234 / A403: Standard Specification for Piping Fittings
• MSS SP-75: Specification for High-Test Wrought Buttwelding Fittings
