راهنمای جامع انتهای لوله و سردنده
بررسی کامل و علمی انواع انتهای لوله (ساده، دندهدار، پخدار)، سردندهها (یکسر، دو سر، کاهنده)، علائم اختصاری و راهنمای انتخاب صحیح بر اساس استانداردها
فهرست مطالب
۱. مقدمه
انتهای لوله (Pipe Ends) یکی از مهمترین مشخصات فنی در سیستمهای پایپینگ است که نحوه اتصال لوله به سایر اجزاء را تعیین میکند. انتخاب نوع انتهای لوله تأثیر مستقیمی بر روش اتصال، هزینه نصب، قابلیت اطمینان و کاربرد نهایی سیستم دارد. در این مقاله، به بررسی جامع انواع انتهای لوله، سردندهها (Pipe Nipples) و علائم اختصاری استاندارد میپردازیم.
سردنده (Pipe Nipple) یک قطعه لوله کوتاه با رزوه در یک یا دو انتها است که برای اتصال دو قطعه رزوهدار به یکدیگر استفاده میشود. سردندهها در انواع مختلفی از نظر تعداد رزوه، شکل و کاربرد تولید میشوند و یکی از پرکاربردترین اتصالات در صنایع پایپینگ هستند.
نکته کلیدی: انتخاب صحیح نوع انتهای لوله و سردنده، تأثیر مستقیمی بر ایمنی، هزینه و قابلیت اطمینان سیستم پایپینگ دارد. درک دقیق علائم اختصاری و استانداردها برای جلوگیری از اشتباهات در سفارشگذاری ضروری است.
برای اطلاعات بیشتر در مورد استانداردهای مرتبط، مقاله تأثیر استاندارد ASME B16.9 بر اتصالات جوشی را مطالعه کنید.
۲. انواع انتهای لوله
انتهای لوله معمولاً به یکی از سه دسته استاندارد زیر تقسیم میشوند. انتخاب نوع انتهای لوله بر اساس روش اتصال مورد نظر، فشار کاری، نوع سیال و شرایط پروژه انجام میشود.
برای آشنایی با تفاوتهای اتصالات جوشی و سوکتی در فشار بالا و کاربرد هر کدام، مقاله مرتبط را مطالعه کنید.

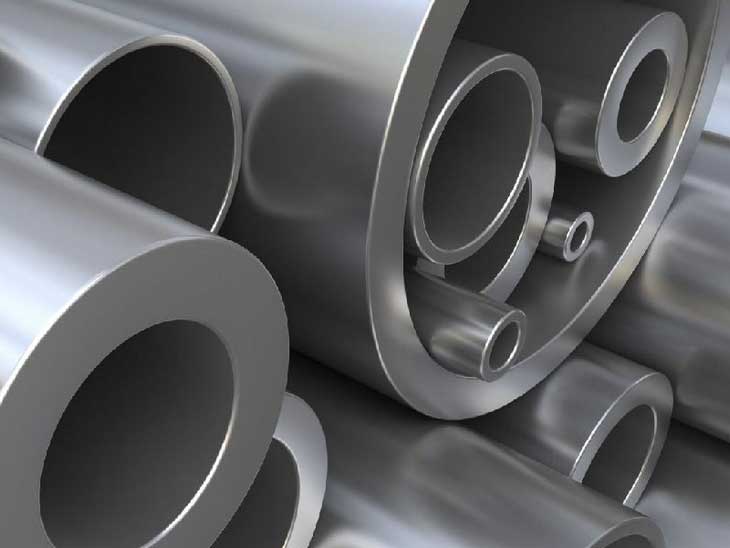

۳. انتهای ساده (Plain Ends - PE)
انتهای ساده (Plain Ends) لولههایی هستند که هیچ گونه آمادهسازی روی انتهای آنها انجام نشده است. این نوع انتها عمدتاً برای سیستمهای لولهکشی با قطر کوچک و در ترکیب با فلنجهای Overlay (Slip On) و اتصالات سوکتی (Socket Weld) استفاده میشوند.
کاربردها: سیستمهای با فشار پایین، خطوط آب و فاضلاب، سیستمهای تهویه، کاربردهای عمومی با قطر کوچک.
مزایا: سادهترین و اقتصادیترین نوع انتها، عدم نیاز به آمادهسازی اضافی.
محدودیتها: مناسب برای اتصالات جوشی با نفوذ کامل نیست، برای فشارهای بالا مناسب نیست.

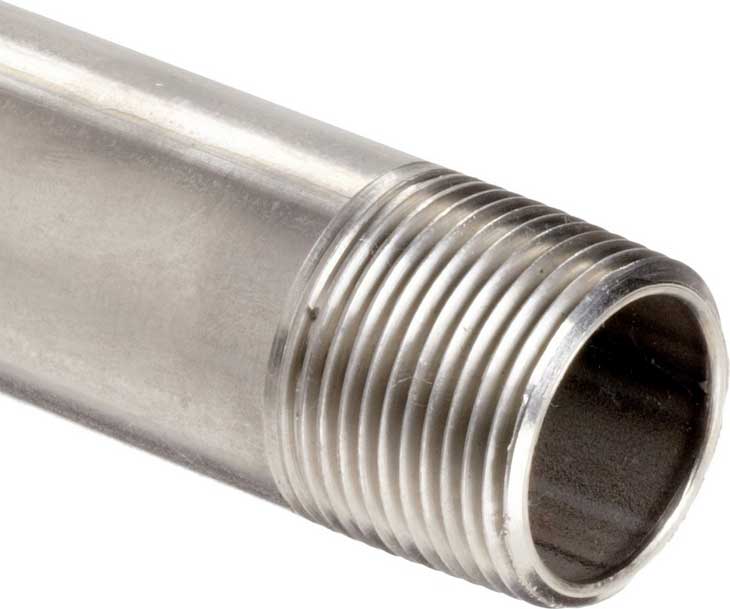

۴. انتهای دندهدار (Threaded Ends - TE)
انتهای دندهدار (Threaded Ends) روی آنها رزوه (دنده) ایجاد شده است. این نوع انتها معمولاً برای سیستمهای لولهکشی با قطر کوچک استفاده میشود و اتصالات با استفاده از فلنجهای دندهدار و اتصالات دندهدار انجام میشود. رزوهها معمولاً بر اساس استاندارد NPT (National Pipe Thread) یا BSPT (British Standard Pipe Taper) تولید میشوند.
کاربردها: سیستمهای فشار پایین و متوسط، خطوط گاز خانگی، سیستمهای آتشنشانی، تأسیسات ساختمانی، خطوط ابزار دقیق.
مزایا: نصب سریع و آسان، عدم نیاز به جوشکاری، قابلیت تعویض و تعمیر آسان.
محدودیتها: مناسب برای فشارهای بالا نیست، خطر نشتی در اتصالات دندهدار وجود دارد.
نکته فنی: رزوههای NPT (مخروطی) برای ایجاد آببندی با تغییر شکل رزوهها طراحی شدهاند. برای جلوگیری از نشتی، معمولاً از چسب تفلون یا مواد درزگیر دیگر استفاده میشود.
۵. انتهای پخدار (Beveled Ends - BE)
انتهای پخدار (Beveled Ends) برای اتصالات جوشی لب به لب (Butt Weld) طراحی شدهاند. در این نوع انتها، لبه لوله به صورت پخ (Bevel) آمادهسازی میشود تا جوشکاری با کیفیت و نفوذ کامل امکانپذیر باشد. این نوع انتها برای تمام قطرهای لوله و اتصالات جوشی استفاده میشود.
مشخصات فنی پخ استاندارد:
- زاویه پخ: ۳۰ درجه (با تلرانس +۵° / -۰°)
- سطح ریشه (Root Face): ۱٫۶ میلیمتر (با تلرانس ±۰٫۸ میلیمتر)
- شکاف ریشه (Root Gap): حدود ۳-۴ میلیمتر برای جوشکاری لب به لب
کاربردها: تمام سیستمهای پایپینگ با اتصالات جوشی، خطوط نفت و گاز، پتروشیمی، نیروگاهها، خطوط با فشار و دمای بالا.
مزایا: اتصال دائمی و بدون نشتی، استحکام برابر با خود لوله، مناسب برای فشار و دمای بالا، قابلیت اطمینان بالا.
نکته فنی: آمادهسازی دقیق پخ برای دستیابی به جوش با کیفیت و نفوذ کامل ضروری است. استاندارد ASME B16.9 جزئیات کامل آمادهسازی پخ برای اتصالات جوشی را مشخص میکند.
برای اطلاعات بیشتر در مورد روشهای تولید زانوییهای جوشی، مقاله روشهای تولید زانویی جوشی را مطالعه کنید.
۶. مقایسه انتهای لوله
| ویژگی | انتهای ساده (PE) | انتهای دندهدار (TE) | انتهای پخدار (BE) |
|---|---|---|---|
| آمادهسازی | بدون آمادهسازی | رزوهزنی | پخزنی با زاویه ۳۰° |
| روش اتصال | جوش سوکتی / فلنج Slip On | اتصالات دندهدار | جوش لب به لب |
| تحمل فشار | متوسط | متوسط | بالا تا بسیار بالا |
| هزینه نصب | متوسط | پایین | بالا |
| قابلیت اطمینان | خوب | خوب | عالی |
| کاربرد اصلی | قطر کوچک، فشار متوسط | قطر کوچک، فشار متوسط | همه قطرها، فشار بالا |
۷. سردنده (Pipe Nipple) چیست؟
سردنده (Pipe Nipple) یک قطعه لوله کوتاه با رزوه (دنده) نر در یک یا دو انتها است که برای اتصال دو قطعه رزوهدار به یکدیگر استفاده میشود. سردندهها نقش کلیدی در اتصال شیرها، اتصالات و سایر تجهیزات رزوهدار در سیستمهای پایپینگ ایفا میکنند.
ویژگیهای اصلی سردنده:
- قطعه لوله کوتاه با طول مشخص
- رزوه نر (Male Thread) در یک یا دو انتها
- تولید شده از لوله بدون درز یا درزدار
- مطابق با استانداردهای ASME B1.20.1 (NPT) یا BSPT
برای مشاهده قیمتهای بهروز و موجودی انبار سردنده، به صفحه سردنده جوشی و دو سردنده مراجعه کنید.
۸. انواع سردنده از نظر تعداد رزوه
۸.۱ سردنده یکسر دنده (TOE – Threaded One End)
سردنده یکسر دنده (TOE) نوعی از سردنده است که فقط روی یک انتهای آن رزوه نر ایجاد شده است و انتهای دیگر آن معمولاً به صورت ساده (Plain End) یا برای جوشکاری آماده میشود. این نوع سردنده برای مواقعی کاربرد دارد که نیاز به اتصال یک قطعه رزوهدار به یک قطعه بدون رزوه (که باید جوش داده شود) وجود دارد.
کاربردهای سردنده یکسر دنده:
- اتصال شیرهای رزوهدار به خطوط لوله
- نصب اتصالات در فضاهای محدود
- ایجاد انشعاب موقت یا دائمی
۸.۲ سردنده دو سر دنده (TBE – Threaded Both Ends)
سردنده دو سر دنده (TBE) که در زبان عامیانه به آن «دو سردنده» نیز گفته میشود، رایجترین نوع سردنده در صنعت است. این قطعه روی هر دو انتهای خود رزوه نر دارد و برای اتصال دو قطعه با رزوه ماده (مادگی) به یکدیگر استفاده میشود. به عنوان مثال، برای اتصال یک شیر توپی به یک لوله رزوهدار، از یک دو سردنده استفاده میشود.
نکته مهم: در سیستمهای لولهکشی، سردندههای دو سر دنده معمولاً با استانداردهای NPT (National Pipe Thread) یا BSPT (British Standard Pipe Taper) تولید میشوند تا اتصالی محکم و بدون نشتی ایجاد کنند.
۹. انواع سردنده از نظر شکل
- سردنده بشکهای (Barrel Nipple): سادهترین و رایجترین نوع سردنده. معمولاً از یک قطعه لوله ساخته میشود و رزوه در دو انتها و بخش میانی بدون رزوه دارد.
- سردنده ششگوش (Hex Nipple): دارای قسمت ششگوش در بخش میانی برای استفاده از آچار. مناسب برای فضاهای با دسترسی محدود و استحکام بیشتر در حین نصب.
- سردنده تنگ (Close Nipple): بدون بخش بدون رزوه در میانی. کمترین طول ممکن برای اتصال و مناسب برای اتصال دو قطعه در فاصله بسیار کم.
- سردنده کاهنده (Reducer Nipple): قطرهای متفاوت در دو انتها برای اتصال لوله با سایزهای مختلف. مناسب برای تغییر قطر در مسیر لوله.

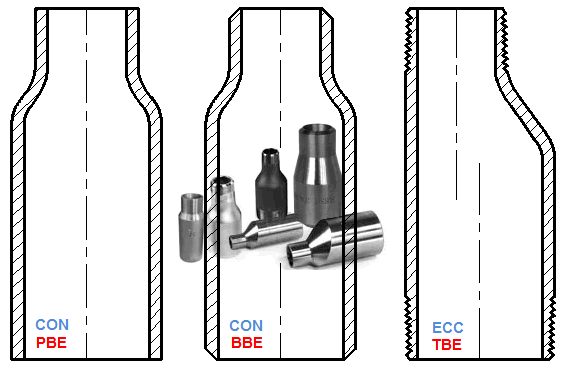

۱۰. سردنده کاهنده (Swage Nipple)
سردنده کاهنده (Swage Nipple) نوع خاصی از سردنده است که قطرهای متفاوتی در دو انتها دارد و برای اتصال لولهها با سایزهای مختلف استفاده میشود. این قطعه معمولاً با روش فورج یا فرمدهی گرم تولید میشود و در دو نوع هممرکز (Concentric) و غیرهممرکز (Eccentric) موجود است.
انواع انتهای سردنده کاهنده:
| علامت اختصاری | توضیحات |
|---|---|
| TBE | هر دو انتها دندهدار (Threaded Both Ends) |
| BBE | هر دو انتها پخدار (Beveled Both Ends) |
| PBE | هر دو انتها ساده (Plain Both Ends) |
| TLE | انتهای بزرگ دندهدار (Threaded Large End) |
| TSE | انتهای کوچک دندهدار (Threaded Small End) |
| BLE | انتهای بزرگ پخدار (Beveled Large End) |
| BSE | انتهای کوچک پخدار (Beveled Small End) |
| PLE | انتهای بزرگ ساده (Plain Large End) |
| PSE | انتهای کوچک ساده (Plain Small End) |
نکته مهم در سفارش سردنده کاهنده: هنگام سفارش سردنده کاهنده، باید به ترکیب صحیح علائم اختصاری توجه کنید. به عنوان مثال، سفارش PLE/TLE (هر دو به انتهای بزرگ اشاره دارند) اشتباه است. ترکیب صحیح باید مانند PLE/TSE (انتهای بزرگ ساده و انتهای کوچک دندهدار) باشد.
علاوه بر مشخص کردن نوع انتها، باید مشخص شود که سردنده کاهنده از نوع هممرکز (Concentric) یا غیرهممرکز (Eccentric) است و قطر، ضخامت دیواره و متریال آن نیز به درستی تعیین شود.
برای اطلاعات بیشتر در مورد اتصالات جوشی و کاربردهای آنها، مقاله اتصالات جوشی لب به لب را مطالعه کنید.
۱۱. علائم اختصاری استاندارد
برای سفارشدهی دقیق سردندهها و لولهها، استفاده از علائم اختصاری استاندارد ضروری است. جدول زیر علائم اختصاری صحیح و توضیحات آنها را نشان میدهد:
| علامت اختصاری | توضیحات |
|---|---|
| TBE | هر دو انتها دندهدار (Threaded Both Ends) |
| BBE | هر دو انتها پخدار (Beveled Both Ends) |
| PBE | هر دو انتها ساده (Plain Both Ends) |
| TOE / BOE | یک انتها دندهدار / یک انتها پخدار (Threaded One End / Beveled One End) |
| TOE / POE | یک انتها دندهدار / یک انتها ساده (Threaded One End / Plain One End) |
| BOE / POE | یک انتها پخدار / یک انتها ساده (Beveled One End / Plain One End) |
هشدار: علائم اختصاری نادرستی مانند BET (هر دو انتها دندهدار) یا OET/OEB (یک انتها دندهدار/یک انتها پخدار) در سفارشها مشاهده میشود که میتواند منجر به اشتباه در تأمین کالا شود. همیشه از علائم اختصاری استاندارد استفاده کنید.
برای اطلاعات بیشتر در مورد تشخیص اتصالات استاندارد از تقلبی، مقاله چگونه اتصالات تقلبی را تشخیص دهیم؟ را مطالعه کنید.
۱۲. اشتباهات رایج در سفارش
- استفاده از علائم اختصاری نادرست: مانند استفاده از BET به جای TBE یا OET/OEB به جای ترکیب صحیح.
- عدم مشخص کردن نوع سردنده کاهنده: هممرکز (Concentric) یا غیرهممرکز (Eccentric).
- ترکیب اشتباه انتهاها در سردنده کاهنده: مانند سفارش PLE/TLE که هر دو به انتهای بزرگ اشاره دارند.
- عدم مشخص کردن قطر، ضخامت دیواره و متریال: سردندهها باید با مشخصات کامل سفارش داده شوند.
- عدم توجه به استاندارد رزوه: NPT در مقابل BSPT.
توصیه تخصصی: برای جلوگیری از اشتباهات در سفارشگذاری، همیشه از یک چکلیست استاندارد استفاده کنید و مشخصات فنی را به طور کامل و دقیق ثبت کنید.
برای اطلاعات بیشتر در مورد راهنمای خرید اتصالات، مقاله راهنمای تأمین اتصالات جوشی را مطالعه کنید.
۱۳. جمعبندی
در این مقاله به بررسی جامع انواع انتهای لوله (ساده، دندهدار، پخدار) و سردندهها پرداختیم. انتخاب صحیح نوع انتهای لوله و سردنده، تأثیر مستقیمی بر ایمنی، هزینه و قابلیت اطمینان سیستم پایپینگ دارد.
- انتهای ساده (PE): مناسب برای اتصالات سوکتی و فلنج Slip On، فشار متوسط.
- انتهای دندهدار (TE): مناسب برای اتصالات دندهدار، نصب سریع، فشار متوسط.
- انتهای پخدار (BE): مناسب برای اتصالات جوشی لب به لب، فشار و دمای بالا، قابلیت اطمینان عالی.
- سردنده (Pipe Nipple): قطعه لوله کوتاه با رزوه برای اتصال قطعات رزوهدار.
- سردنده کاهنده (Swage Nipple): برای اتصال لولهها با قطرهای مختلف.
نتیجهگیری نهایی: درک دقیق انواع انتهای لوله، سردندهها و علائم اختصاری استاندارد برای مهندسان پایپینگ، طراحان، متخصصان تأمین کالا و مجریان پروژههای صنعتی یک ضرورت انکارناپذیر است. این دانش به انتخاب صحیح، کاهش هزینهها و افزایش ایمنی و قابلیت اطمینان سیستمهای پایپینگ کمک میکند.
۱۴. مراجع
استانداردهای ASME
- ASME B16.9 — اتصالات جوشی لب به لب کارخانهای
- ASME B16.11 — اتصالات فورج سوکتی و دندهای
- ASME B1.20.1 — رزوه لوله NPT
- ASME B31.3 — پایپینگ فرآیندی
استانداردهای ASTM
- ASTM A234 — اتصالات فولاد کربنی و آلیاژی
- ASTM A105 — اتصالات فورج فولاد کربنی
- ASTM A182 — اتصالات فورج فولاد آلیاژی و استنلس
سایر استانداردها
- API 5L — لوله خط
- ISO 7-1 — رزوه BSPT
