زانویی جوشی (Pipe Elbow) چیست؟
راهنمای کامل انواع، استانداردها، ابعاد و کاربردها و زانو مانیسمان و زانو درزدار و زانویی رده 40
در دنیای اتصالات جوشی فولادی ، زانویی جوشی (Pipe Elbow) یکی از پرکاربردترین اتصالات در سیستم‌های پایپینگ است که برای تغییر جهت جریان سیال در خطوط لوله مورد استفاده قرار می‌گیرد. این اتصال با ایجاد تغییر زاویه در مسیر لوله و امکان طراحی شبکه‌های لوله‌کشی پیچیده را بدون نیاز به خم‌کاری مستقیم لوله فراهم می‌کند و نقش مهمی در حفظ عملکرد، ایمنی و قابلیت اطمینان سیستم‌های انتقال سیال دارد.
زانویی‌ها در صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاه‌ها، پالایشگاه‌ها، صنایع شیمیایی، آب و فاضلاب، صنایع غذایی و دارویی کاربرد گسترده‌ای دارند. انتخاب صحیح نوع زانویی بر اساس زاویه، شعاع خم، جنس، ضخامت دیواره و استاندارد ساخت، علاوه بر کاهش افت فشار و تنش‌های مکانیکی، بر طول عمر تجهیزات و هزینه‌های نگهداری سیستم نیز تأثیر مستقیم دارد.
این اتصال در زاویه‌های مختلف مانند ۴۵، ۹۰ و ۱۸۰ درجه تولید می‌شود و از نظر شعاع خم نیز به دو گروه اصلی شعاع بلند (Long Radius – LR) و شعاع کوتاه (Short Radius – SR) تقسیم می‌شود. علاوه بر این، زانویی‌ها در متریال‌های مختلف از جمله فولاد کربنی، فولاد زنگ‌نزن، فولاد آلیاژی و آلیاژهای ویژه و مطابق استانداردهای بین‌المللی تولید می‌شوند تا پاسخگوی شرایط کاری متنوع از نظر فشار، دما و نوع سیال باشند.
در این راهنمای جامع، با زانویی جوشی، انواع آن، استانداردهای ابعادی، روش‌های تولید، مشخصات فنی، تفاوت زانویی‌های LR و SR، معیارهای انتخاب، کاربردها، الزامات کنترل کیفیت و نکات مهم هنگام خرید آشنا خواهید شد. همچنین در ادامه، به صفحات تخصصی مربوط به ابعاد، جدول وزن، استانداردهای ساخت و سایر مباحث مرتبط نیز دسترسی خواهید داشت تا بتوانید مناسب‌ترین زانویی را برای پروژه‌های صنعتی خود انتخاب کنید.
| مشخصه | مقدار |
|---|---|
| نام انگلیسی | Pipe Elbow |
| استاندارد | ASME B16.9 |
| اتصال | Butt Weld |
| زاویه | 45°، 90°، 180° |
| شعاع | LR / SR |
| متریال | Carbon Steel، Stainless Steel، Alloy Steel |
| تولید ایران اتصال | ✅ |
انواع اصلی زانویی
- زانویی 45 درجه (45° Elbow)
- زانویی 90 درجه (90° Elbow)
- زانویی 180 درجه (180° Elbow)
- زانویی شعاع بلند (Long Radius)
- زانویی شعاع کوتاه (Short Radius)
- زانویی کاهنده (Reducing Elbow)

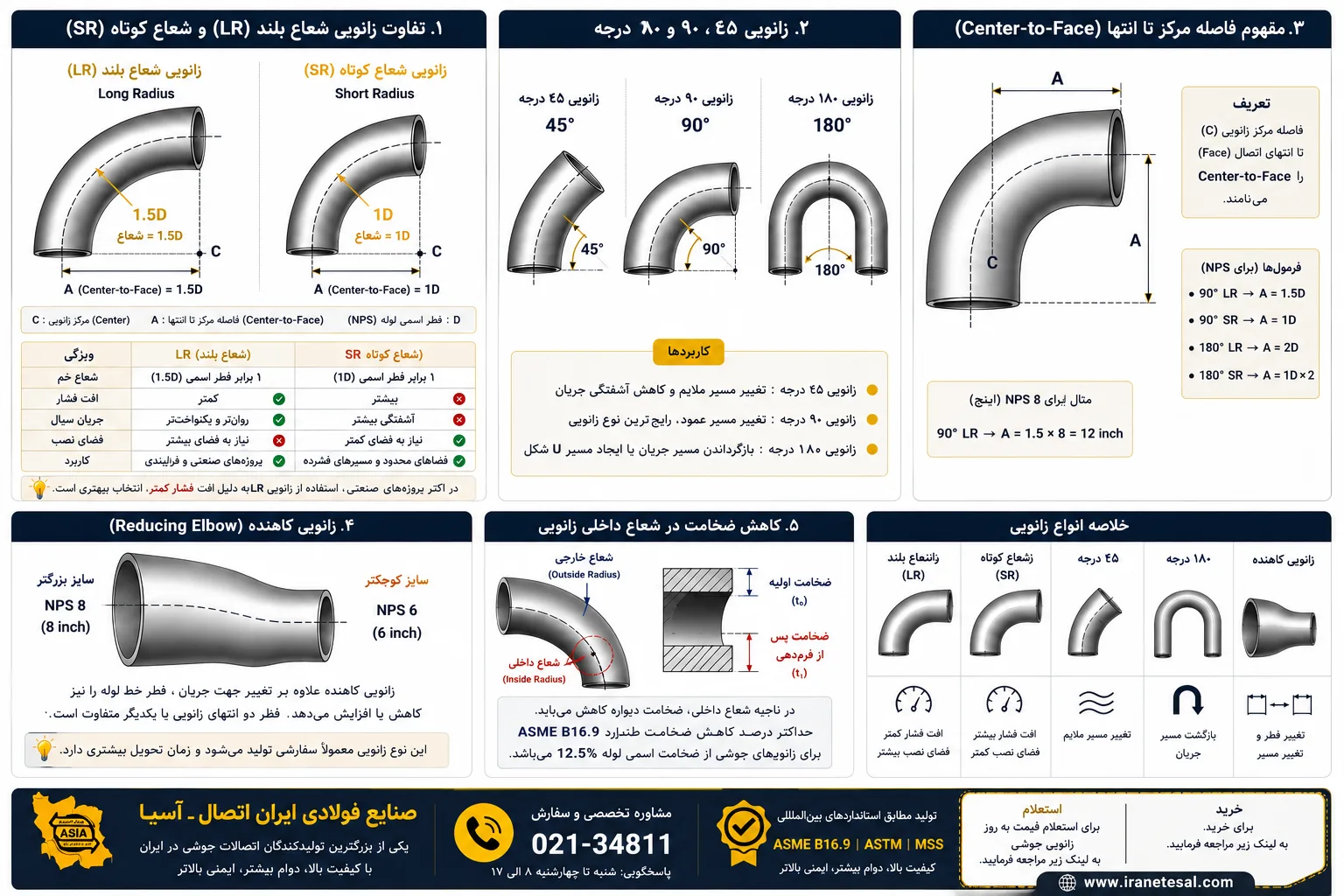

زانویی شعاع بلند (Long Radius) و شعاع کوتاه (Short Radius)
زانویی‌ها بر اساس شعاع خم به دو گروه اصلی تقسیم می‌شوند که این دسته‌بندی بر اساس فاصله مرکز زانویی تا انتهای آن (Center-to-Face Distance) انجام می‌شود.
این فاصله، در واقع شعاع خم زانویی را مشخص می‌کند و برابر با شعاعی است که زانویی در آن خم شده است.
زانویی شعاع بلند (Long Radius – LR)
در زانویی شعاع بلند که به اختصار LR نامیده می‌شود، فاصله مرکز تا انتهای زانویی برابر است با:1.5 × NPS یا 1.5D
که در آن:
- NPS = اندازه اسمی لوله (Nominal Pipe Size)
- D = قطر اسمی لوله
به عنوان مثال، برای یک لوله 8 اینچی:
Center-to-Face = 1.5 × 8 = 12 اینچ
زانویی شعاع کوتاه (Short Radius – SR)
در زانویی شعاع کوتاه که به اختصار SR شناخته می‌شود، فاصله مرکز تا انتهای زانویی برابر با قطر اسمی لوله است:
1 × NPS یا 1D
بنابراین برای یک لوله 8 اینچی:Center-to-Face = 8 اینچ
مقایسه زانویی LR و SR
| ویژگی | Long Radius (LR) | Short Radius (SR) |
|---|---|---|
| شعاع خم | 1.5D | 1D |
| افت فشار | کمتر | بیشتر |
| مقاومت در برابر جریان | بهتر | ضعیف‌تر |
| فضای مورد نیاز | بیشتر | کمتر |
| کاربرد | خطوط فرایندی و انتقال سیال | فضاهای محدود |
نکته مهندسی
در اکثر سیستم‌های نفت، گاز، پتروشیمی و نیروگاهی، استفاده از Long Radius Elbow (LR) رایج‌تر است؛ زیرا افت فشار کمتری ایجاد کرده و شرایط بهتری برای عبور سیال فراهم می‌کند. زانویی‌های Short Radius (SR) معمولاً در مکان‌هایی به کار می‌روند که محدودیت فضا وجود دارد و امکان استفاده از زانویی شعاع بلند فراهم نیست.
محاسبه فاصله مرکز تا انتهای زانویی (Center-to-Face Distance)
در مثال زیر، فاصله مرکز تا انتهای زانویی (بعد A در شکل) برای زانویی‌های NPS 2 اینچ محاسبه شده است.
1. 90°-LR.. = 1.1/2 x 2(NPS) x 25.4 A=76.2 mm
2. 180°-LR.. = 2 times the 90° LR elbow A=152.4 mm
3. 90°-SR.. = 2(NPS) x 25.4 A=50.8 mm
4. 180°-SR.. = 2 times the 90° SR elbow A=101.6 mm
خلاصه نتایج
| نوع زانویی | فاصله مرکز تا انتها (A) |
|---|---|
| 90° LR | 76.2 mm |
| 180° LR | 152.4 mm |
| 90° SR | 50.8 mm |
| 180° SR | 101.6 mm |
💡 نکته: عدد 25.4 ضریب تبدیل اینچ به میلی‌متر است و NPS نیز اندازه اسمی لوله (Nominal Pipe Size) را نشان می‌دهد. برای سایر سایزها نیز همین فرمول‌ها قابل استفاده هستند.

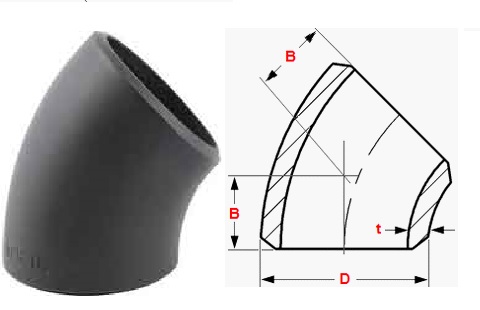

عملکرد زانویی ۴۵ درجه (45° Elbow)
عملکرد زانویی ۴۵ درجه مشابه زانویی ۹۰ درجه است با این حال، ابعاد و اندازه‌های استاندارد زانویی ۴۵ درجه با زانویی ۹۰ درجه متفاوت است. به عبارت دیگر، اگرچه هر دو نوع زانویی وظیفه تغییر جهت جریان را بر عهده دارند، اما مقادیر ابعادی مانند فاصله مرکز تا انتها (Center-to-Face Distance) و سایر اندازه‌های استاندارد آن‌ها یکسان نیست.
استانداردها و انواع زانویی (Elbow Standards & Types)
رایج‌ترین انواع زانویی مورد استفاده در صنعت، زانویی ۹۰ درجه شعاع بلند (90° Long Radius Elbow) و زانویی ۴۵ درجه (45° Elbow) هستند. در مواردی که فضای نصب محدود باشد، از زانویی ۹۰ درجه شعاع کوتاه (90° Short Radius Elbow) استفاده می‌شود.
وظیفه زانویی ۱۸۰ درجه (180° Elbow) تغییر مسیر جریان به میزان ۱۸۰ درجه است. در هر دو نوع شعاع بلند (LR) و شعاع کوتاه (SR)، فاصله مرکز تا مرکز (Center-to-Center Distance) برابر با دو برابر مقدار متناظر در زانویی ۹۰ درجه است.
این نوع زانویی‌ها معمولاً در کوره‌ها (Furnaces)، مبدل‌های حرارتی و سایر تجهیزات گرمایشی و سرمایشی مورد استفاده قرار می‌گیرند.
زانویی کاهنده (Reducing Elbow)
از انواع دیگر زانویی جوشی میتوان به زانویی کاهنده (Reducing Elbow) اشاره نمود. در این نوع اتصال، قطر دو انتهای زانویی با یکدیگر متفاوت است و هم‌زمان وظیفه تغییر جهت و کاهش یا افزایش قطر خط لوله را انجام می‌دهد.
از آنجا که زانویی‌های کاهنده برای بسیاری از تولیدکنندگان جزء اقلام استاندارد محسوب نمی‌شوند، معمولاً قیمت بالاتری داشته و زمان تأمین آن‌ها نیز بیشتر است. به همین دلیل در بسیاری از پروژه‌ها، در صورت امکان، از ترکیب یک زانویی استاندارد به همراه یک تبدیل (Reducer) به عنوان جایگزین استفاده می‌شود.
زانویی‌های سفارشی با شعاع‌های مختلف
علاوه بر زانویی‌های استاندارد، امکان ساخت زانویی با زوایای مختلف از طریق ماشین‌کاری یا تولید سفارشی نیز وجود دارد.
همچنین زانویی‌هایی با شعاع خم بزرگ‌تر از حالت استاندارد نیز تولید می‌شوند. به عنوان مثال:
- 3D Elbow → شعاع خم برابر با 3 برابر قطر اسمی لوله
- 5D Elbow → شعاع خم برابر با 5 برابر قطر اسمی لوله
این نوع زانویی‌ها باعث کاهش افت فشار و بهبود شرایط جریان سیال در سیستم می‌شوند.
استاندارد ابعادی زانویی‌ها
ابعاد، تلرانس‌های ابعادی و مشخصات فنی زانویی‌های شعاع بلند (LR) و شعاع کوتاه (SR) در استاندارد زیر تعریف شده‌اند:
این استاندارد یکی از مهم‌ترین مراجع طراحی و ساخت اتصالات جوشی لب به لب در صنایع نفت، گاز، پتروشیمی و نیروگاهی محسوب می‌شود.
بیشتر بخوانید
⚙️ لیست انواع زانویی جوشی ایران اتصال _ آسیا
Iran Etessal Asia | قیمت‌ها به‌روز می‌باشد
ضخامت دیواره زانویی (Wall Thickness of Elbows)
یکی از مهم‌ترین نکات در طراحی و ساخت زانویی‌های جوشی، کنترل ضخامت دیواره در طول فرآیند شکل‌دهی است. ضعیف‌ترین ناحیه در یک زانویی معمولاً شعاع داخلی خم (Inside Radius) محسوب می‌شود، زیرا در هنگام خم‌کاری و فرم‌دهی، بیشترین کاهش ضخامت در این قسمت رخ می‌دهد.
استاندارد ASME B16.9 ابعاد اصلی زانویی مانند فاصله مرکز تا انتها (Center-to-Face) و برخی تلرانس‌های ابعادی را مشخص می‌کند. همچنین ضخامت دیواره در ناحیه اتصال به لوله (Weld Line) نیز در این استاندارد تعریف شده است، اما ضخامت دیواره در تمام نقاط زانویی به طور کامل استانداردسازی نشده است.
بر اساس الزامات ASME B16.9، حداقل ضخامت مجاز زانویی نباید بیش از 12.5 درصد کمتر از حداقل ضخامت سفارش داده شده لوله باشد. همچنین حداکثر تلرانس ضخامت تنها در انتهای اتصال (Fitting Ends) مشخص شده است.
چرا برخی زانویی‌ها ضخیم‌تر تولید می‌شوند؟
بسیاری از تولیدکنندگان زانویی و سه‌راهی جوشی (Butt Weld Fittings) برای جبران کاهش ضخامت ناشی از فرآیند شکل‌دهی، از لوله‌ای با یک رده ضخامت (Schedule) بالاتر استفاده می‌کنند.
به عنوان مثال:
- زانویی Schedule 40 ممکن است از لوله Schedule 80 تولید شود.
- پس از فرآیند فرم‌دهی و کاهش ضخامت در ناحیه خم، ضخامت نهایی همچنان در محدوده مجاز Schedule 40 باقی می‌ماند.
این روش باعث می‌شود ضخامت دیواره در تمامی نقاط زانویی مطابق الزامات استاندارد حفظ شده و استحکام مکانیکی اتصال کاهش پیدا نکند.
نکته مهندسی
در خطوط با فشار و دمای بالا، بررسی ضخامت واقعی زانویی اهمیت زیادی دارد؛ زیرا کاهش بیش از حد ضخامت در شعاع داخلی می‌تواند باعث کاهش عمر تجهیز، افزایش تنش و در نهایت بروز خرابی در سیستم پایپینگ شود. به همین دلیل در پروژه‌های نفت، گاز و پتروشیمی معمولاً ضخامت زانویی‌ها در زمان بازرسی و کنترل کیفیت اندازه‌گیری و تأیید می‌شود.
انواع زانویی جوشی از نظر روش تولید و رده ضخامت
زانویی‌های جوشی علاوه بر زاویه و شعاع خم، از نظر روش تولید و رده ضخامت (Schedule) نیز دسته‌بندی می‌شوند. انتخاب صحیح این مشخصات تأثیر مستقیمی بر مقاومت مکانیکی، فشار قابل تحمل، کیفیت جوش و طول عمر سیستم پایپینگ دارد.
زانویی مانیسمان (Seamless Elbow)
زانویی مانیسمان از لوله بدون درز (Seamless Pipe) تولید می‌شود و هیچ‌گونه خط جوش طولی روی بدنه آن وجود ندارد. این نوع زانویی به دلیل استحکام بیشتر، یکنواختی ساختار فلزی و مقاومت بالاتر در برابر فشار و دما، گزینه اصلی در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و خطوط فرایندی حساس محسوب می‌شود.
مزایا
✅ مقاومت مکانیکی بالا
✅ مناسب فشارهای بالا
✅ تحمل بهتر شوک‌های حرارتی
✅ عمر کاری بیشتر
کاربردها
- خطوط انتقال نفت
- خطوط گاز
- بخار فشار بالا
- صنایع پتروشیمی
- نیروگاه‌ها
زانویی درزدار (Welded Elbow)
زانویی درزدار از لوله‌های درزدار ساخته می‌شود و دارای یک خط جوش در طول بدنه اولیه لوله است. این نوع زانویی معمولاً برای خطوط با فشار متوسط یا پایین استفاده می‌شود و نسبت به نوع مانیسمان قیمت اقتصادی‌تری دارد.
مزایا
✅ قیمت مناسب‌تر
✅ تولید سریع‌تر
✅ مناسب پروژه‌های عمومی
کاربردها
- خطوط آب
- فاضلاب
- تأسیسات ساختمانی
- سیستم‌های تهویه
- خطوط صنعتی با فشار متوسط
تفاوت زانویی مانیسمان و درزدار
| ویژگی | زانویی مانیسمان | زانویی درزدار |
|---|---|---|
| نوع لوله | بدون درز | درزدار |
| فشار قابل تحمل | بسیار بالا | متوسط |
| قیمت | بیشتر | کمتر |
| کاربرد | صنایع حساس | پروژه‌های عمومی |
| استحکام | بیشتر | کمتر |
در پروژه‌های نفت، گاز و پتروشیمی معمولاً استفاده از زانویی مانیسمان مطابق مشخصات فنی پروژه توصیه می‌شود.
زانویی بر اساس رده ضخامت (Schedule)
یکی دیگر از معیارهای مهم انتخاب زانویی، رده ضخامت یا Schedule است. Schedule نشان‌دهنده ضخامت دیواره اتصال بوده و باید با ضخامت لوله مطابقت داشته باشد.
رایج‌ترین رده‌های تولید عبارت‌اند از:
Schedule کاربرد SCH 10 فشار پایین SCH 20 خطوط سبک SCH 40 پرمصرف‌ترین SCH 80 فشار بالا SCH 160 فشار بسیار بالا XXS سرویس‌های سنگین
زانویی رده 40 (Schedule 40)
زانویی Sch40 یکی از پرمصرف‌ترین انواع زانویی جوشی است و در بسیاری از خطوط انتقال سیال، صنایع نفت، گاز، آب و تأسیسات صنعتی استفاده می‌شود.
ویژگی‌ها:
- ضخامت متوسط
- قیمت اقتصادی
- مناسب اکثر پروژه‌های صنعتی
- موجود در سایزهای مختلف
زانویی رده 80 (Schedule 80)
زانویی Sch80 دارای ضخامت بیشتری نسبت به Sch40 است و برای فشارهای بالاتر یا شرایط کاری سخت‌تر استفاده می‌شود.
ویژگی‌ها:
- تحمل فشار بیشتر
- مقاومت مکانیکی بالاتر
- مناسب خطوط بخار
- مناسب صنایع نفت و پتروشیمی
آیا Schedule زانویی باید با لوله یکسان باشد؟
بله. در اغلب پروژه‌ها، رده ضخامت زانویی باید با Schedule لوله یکسان باشد تا اتصال جوشی بدون اختلاف ضخامت انجام شده و از ایجاد تمرکز تنش در محل جوش جلوگیری شود.
نکته تخصصی ایران اتصال آسیا
صنایع فولادی ایران اتصال آسیا به‌عنوان یکی از تولیدکنندگان اتصالات جوشی در ایران، انواع زانویی‌های مانیسمان و درزدار را در رده‌های مختلف Schedule 10، 40، 80 و سایر ضخامت‌های سفارشی مطابق استانداردهای بین‌المللی تولید می‌کند. برای دریافت مشاوره فنی، استعلام قیمت روز و انتخاب مناسب‌ترین زانویی برای پروژه خود می‌توانید با کارشناسان ما از طریق شماره 021-34811 تماس بگیرید یا از طریق صفحه محصولات سایت درخواست خود را ثبت کنید.

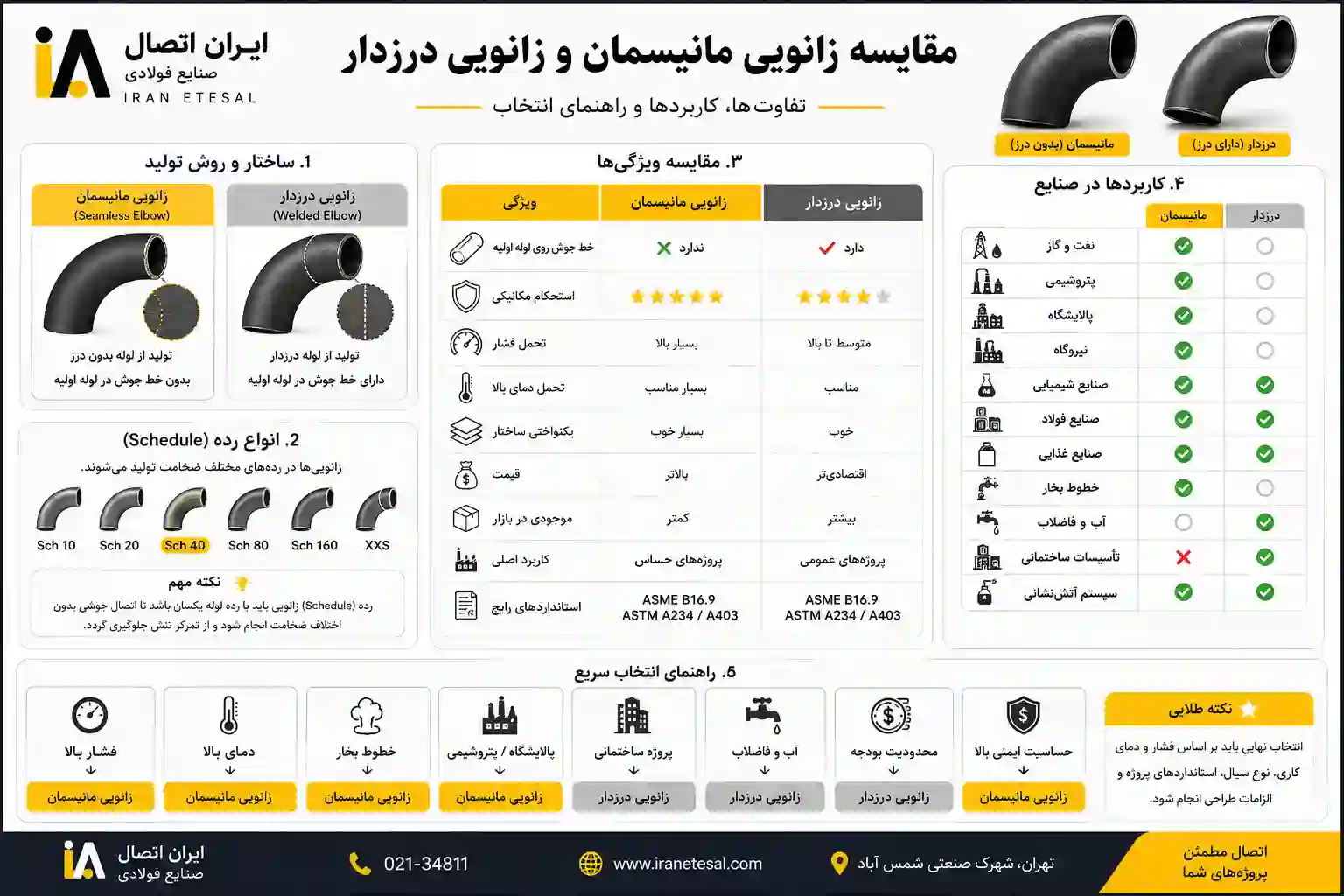

جدول مقایسه زانویی مانیسمان و درزدار
| ویژگی | زانویی مانیسمان (Seamless) | زانویی درزدار (Welded) |
|---|---|---|
| روش تولید | تولید از لوله بدون درز | تولید از لوله درزدار |
| خط جوش | ندارد | دارای خط جوش در لوله اولیه |
| استحکام مکانیکی | بسیار بالا | بالا |
| تحمل فشار | بالا | متوسط تا بالا |
| تحمل دما | بسیار مناسب | مناسب |
| یکنواختی ساختار | عالی | خوب |
| کاربرد | نفت، گاز، پتروشیمی، نیروگاه | آب، فاضلاب، تأسیسات، صنایع عمومی |
| قیمت | بالاتر | اقتصادی‌تر |
| زمان تأمین | ممکن است بیشتر باشد | معمولاً سریع‌تر |
| استاندارد تولید | ASME B16.9، ASTM A234، ASTM A403 | ASME B16.9، ASTM A234، ASTM A403 |
جدول راهنمای انتخاب
| اگر پروژه شما… | انتخاب پیشنهادی |
|---|---|
| فشار بالا دارد | زانویی مانیسمان |
| دمای بالا دارد | زانویی مانیسمان |
| خطوط نفت و گاز است | زانویی مانیسمان |
| پتروشیمی و نیروگاهی است | زانویی مانیسمان |
| تأسیسات ساختمانی است | زانویی درزدار |
| سیستم آب و فاضلاب است | زانویی درزدار |
| محدودیت بودجه دارد | زانویی درزدار |
| حساسیت ایمنی بسیار بالاست | زانویی مانیسمان |
جدول مزایا و معایب
| نوع | مزایا | معایب |
|---|---|---|
| مانیسمان | مقاومت بالا، بدون خط جوش، مناسب فشار و دمای بالا، عمر بیشتر | قیمت بالاتر |
| درزدار | قیمت مناسب، دسترسی آسان، مناسب پروژه‌های عمومی | مقاومت کمتر در شرایط بسیار سخت |
مقایسه از نظر صنایع مصرف‌کننده
| صنعت | مانیسمان | درزدار |
|---|---|---|
| نفت و گاز | ✅ بسیار رایج | ⚪ محدود |
| پتروشیمی | ✅ | ⚪ |
| نیروگاه | ✅ | ⚪ |
| پالایشگاه | ✅ | ⚪ |
| صنایع شیمیایی | ✅ | ✅ |
| صنایع غذایی | ✅ استیل | ✅ استیل |
| آب و فاضلاب | ⚪ | ✅ |
| تأسیسات ساختمانی | ❌ | ✅ |
| آتش‌نشانی | ✅ | ✅ |
| خطوط بخار | ✅ | ⚪ |
نکته مهندسی
اگرچه زانویی مانیسمان به دلیل ساختار بدون درز، انتخاب اول بسیاری از پروژه‌های حساس است، اما این موضوع به معنای نامناسب بودن زانویی درزدار نیست. در بسیاری از خطوط انتقال آب، تأسیسات صنعتی، سیستم‌های آتش‌نشانی و پروژه‌های عمومی، زانویی‌های درزدار باکیفیت که مطابق استاندارد ASME B16.9 تولید شده‌اند، عملکرد کاملاً مطلوبی دارند. انتخاب نهایی باید بر اساس فشار و دمای کاری، نوع سیال، استانداردهای پروژه و الزامات طراحی انجام شود.
اشتباهات رایج خریداران :
آیا هر زانویی مانیسمان از زانویی درزدار بهتر است؟
خیر. کیفیت نهایی زانویی تنها به مانیسمان یا درزدار بودن آن بستگی ندارد. عواملی مانند کیفیت مواد اولیه، فرآیند تولید، عملیات حرارتی، کنترل ابعادی، بازرسی و انطباق با استانداردهای بین‌المللی نیز نقش تعیین‌کننده‌ای در عملکرد و طول عمر اتصال دارند. در بسیاری از پروژه‌ها، یک زانویی درزدار باکیفیت و استاندارد، انتخابی مناسب‌تر از یک زانویی مانیسمان بی‌کیفیت خواهد بود.
راهنمای انتخاب زانویی جوشی
انتخاب زانویی جوشی مناسب تنها به زاویه تغییر مسیر محدود نمی‌شود. عواملی مانند فشار و دمای کاری، نوع سیال، فضای نصب، استانداردهای پروژه، جنس لوله و شرایط بهره‌برداری، همگی در انتخاب نوع مناسب زانویی تأثیرگذار هستند. انتخاب نادرست این اتصال می‌تواند باعث افزایش افت فشار، ایجاد تنش در سیستم، کاهش عمر تجهیزات و افزایش هزینه‌های تعمیر و نگهداری شود.
در ادامه، مهم‌ترین معیارهای انتخاب زانویی جوشی را بررسی می‌کنیم.
۱. انتخاب زاویه مناسب زانویی
اولین گام، تعیین زاویه مورد نیاز برای تغییر مسیر جریان است.
زانویی ۴۵ درجه برای تغییر مسیر ملایم و کاهش آشفتگی جریان استفاده می‌شود.
زانویی ۹۰ درجه رایج‌ترین نوع زانویی بوده و برای تغییر جهت عمود در خطوط لوله کاربرد دارد.
زانویی ۱۸۰ درجه برای بازگرداندن مسیر جریان یا ایجاد مسیر U شکل در تجهیزاتی مانند مبدل‌های حرارتی و برخی سیستم‌های فرآیندی استفاده می‌شود.
۲. انتخاب شعاع خم (LR یا SR)
شعاع خم یکی از مهم‌ترین عوامل در عملکرد هیدرولیکی سیستم است.
زانویی شعاع بلند (Long Radius – LR) معمولاً انتخاب اول در پروژه‌های نفت، گاز، پتروشیمی و نیروگاهی است؛ زیرا افت فشار کمتر، جریان یکنواخت‌تر و تنش مکانیکی پایین‌تری ایجاد می‌کند.
زانویی شعاع کوتاه (Short Radius – SR) زمانی استفاده می‌شود که فضای نصب محدود باشد و امکان استفاده از زانویی شعاع بلند وجود نداشته باشد. البته باید توجه داشت که این نوع زانویی نسبت به LR افت فشار بیشتری ایجاد می‌کند.
۳. انتخاب متریال مناسب
جنس زانویی باید با شرایط کاری سیستم و جنس لوله سازگار باشد.
فولاد کربنی برای بسیاری از خطوط انتقال نفت، گاز و سیالات عمومی مناسب است.
استنلس استیل در محیط‌های خورنده، صنایع غذایی، دارویی و شیمیایی کاربرد دارد.
فولاد آلیاژی برای دما و فشار بالا مورد استفاده قرار می‌گیرد.
فولاد کم‌دما در خطوط برودتی و سرویس‌های دمای پایین به کار می‌رود.
انتخاب متریال باید مطابق مشخصات طراحی پروژه و استانداردهای مربوطه انجام شود.
| متریال | استاندارد | کاربرد |
|---|---|---|
| ASTM A234 WPB | فولاد کربنی | نفت و گاز |
| ASTM A403 WP304 | استیل 304 | غذایی |
| ASTM A403 WP316 | استیل 316 | شیمیایی |
| ASTM A420 WPL6 | Low Temp | برودتی |
| ASTM A234 WP11 | آلیاژی | دمای بالا |
۴. توجه به ضخامت دیواره (Schedule)
زانویی باید از نظر ضخامت دیواره با لوله و سایر اتصالات سیستم هماهنگ باشد.
استفاده از Schedule نامناسب می‌تواند باعث ایجاد اختلاف ضخامت در محل جوش، افزایش تمرکز تنش و کاهش استحکام اتصال شود. بنابراین هنگام سفارش، رده ضخامت زانویی باید با مشخصات لوله مطابقت داشته باشد.
۵. بررسی فشار و دمای کاری
هر زانویی باید توان تحمل فشار و دمای طراحی سیستم را داشته باشد. در خطوط با فشار یا دمای بالا، معمولاً استفاده از زانویی‌های بدون درز (Seamless) و متریال‌های مناسب مطابق استانداردهای پروژه توصیه می‌شود.
۶. توجه به استانداردهای ساخت
زانویی انتخابی باید مطابق استانداردهای مورد نیاز پروژه تولید شده باشد. برای اتصالات جوشی لب به لب، استاندارد ASME B16.9 مرجع اصلی ابعاد و تلرانس‌ها است و متریال نیز باید مطابق استانداردهای مرتبط انتخاب شود.
۷. بررسی کیفیت ساخت
پیش از خرید، بهتر است موارد زیر بررسی شوند:
کیفیت سطح داخلی و خارجی زانویی
یکنواختی ضخامت دیواره
ابعاد و تلرانس‌های استاندارد
کیفیت لبه‌های آماده جوش
وجود گواهی آنالیز مواد (MTC) در صورت نیاز پروژه
انجام آزمون‌های کنترل کیفیت برای پروژه‌های حساس
راهنمای سریع انتخاب زانویی
| شرایط پروژه | انتخاب پیشنهادی |
|---|---|
| خطوط فرآیندی نفت، گاز و پتروشیمی | زانویی ۹۰ درجه شعاع بلند (LR) |
| فضای نصب محدود | زانویی شعاع کوتاه (SR) |
| فشار و دمای بالا | زانویی بدون درز (Seamless) با متریال مناسب |
| محیط‌های خورنده | زانویی استنلس استیل |
| نیاز به تغییر هم‌زمان مسیر و قطر لوله | زانویی کاهنده (Reducing Elbow) |
| سیستم‌های عمومی انتقال سیال | زانویی مطابق ASME B16.9 با Schedule متناسب با لوله |
نکته مهندسی
در بسیاری از پروژه‌ها، تنها توجه به سایز و زاویه زانویی کافی نیست. عواملی مانند افت فشار، سرعت جریان، تنش‌های ناشی از تغییر مسیر، فضای نصب، شرایط بهره‌برداری و الزامات استاندارد باید به‌صورت هم‌زمان بررسی شوند. انتخاب صحیح زانویی در مرحله طراحی می‌تواند موجب افزایش قابلیت اطمینان سیستم، کاهش هزینه‌های نگهداری و افزایش عمر مفید تجهیزات پایپینگ شود.
راهنمای خرید :
در پروژه‌های صنعتی، پایین بودن قیمت همیشه به معنای انتخاب اقتصادی نیست. کیفیت مواد اولیه، دقت در فرآیند تولید، انطباق با استانداردها و کنترل کیفیت، تأثیر مستقیمی بر عملکرد و طول عمر سیستم پایپینگ دارند.
به همین دلیل، انتخاب تولیدکننده معتبر و دریافت مشاوره فنی پیش از خرید می‌تواند از بسیاری از هزینه‌های ناشی از تعمیر، توقف خط و تعویض تجهیزات در آینده جلوگیری کند.
مشاوره تخصصی و استعلام قیمت: اگر برای انتخاب زانویی جوشی مناسب پروژه خود نیاز به راهنمایی دارید، کارشناسان صنایع فولادی ایران اتصال آسیا آماده ارائه مشاوره فنی هستند. همچنین می‌توانید برای استعلام قیمت روز زانویی جوشی، دریافت مشخصات فنی و خرید انواع زانویی جوشی با شماره 34811-021 تماس بگیرید یا از طریق صفحه محصولات سایت، درخواست خود را ثبت کنید.
🔹 حداقل ضخامت
حداقل ۱۲.۵٪ ضخامت کمتر از لوله مجاز نیست
🔹 تست فشار
همه زانویی‌ها تست هیدرواستاتیک میشن
🔹 گواهی MTC
همراه با گواهی آنالیز مواد ارائه میشه
آزمون‌های رایج برای کنترل کیفیت زانوی جوشی
- Visual Inspection: بررسی ظاهری ترک، خوردگی و عیوب سطحی
- Dimensional Inspection: کنترل ابعاد طبق ASME B16.9
- UT: تشخیص عیوب داخلی با امواج اولتراسونیک
- RT: رادیوگرافی برای کنترل کیفیت
- PMI: تأیید جنس آلیاژ
- Hydro Test: آزمون فشار هیدرواستاتیک
- Hardness Test: اندازه‌گیری سختی متریال
مزایا و معایب استفاده از زانوی جوشی
| مزایا | معایب |
|---|---|
| مقاومت مکانیکی بالا | نیاز به جوشکاری |
| طول عمر زیاد | وابستگی به کیفیت جوش |
| آب‌بندی عالی | هزینه بیشتر نسبت به اتصالات رزوه‌ای |
| مناسب فشار و دمای بالا | نصب تخصصی |
کاربردهای زانویی جوشی
زانویی جوشی فولادی یکی از پرکاربردترین اتصالات در صنایع فرایندی است و تقریباً در هر سیستمی که نیاز به تغییر جهت جریان سیال وجود داشته باشد، مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای این اتصال عبارت‌اند از:
- خطوط انتقال نفت و گاز
در خطوط انتقال نفت خام، گاز طبیعی و فرآورده‌های نفتی، زانویی جوشی برای تغییر مسیر خطوط لوله با حفظ استحکام مکانیکی و کاهش افت فشار به کار می‌رود. - پالایشگاه‌ها
در واحدهای مختلف پالایشگاهی، زانویی‌ها بخشی از شبکه گسترده لوله‌کشی هستند و در انتقال سیالات فرایندی، بخار، آب خنک‌کننده و محصولات نفتی استفاده می‌شوند. - صنایع پتروشیمی
در خطوط انتقال مواد شیمیایی، هیدروکربن‌ها و سیالات خورنده، زانویی جوشی با متریال مناسب نقش مهمی در افزایش ایمنی و قابلیت اطمینان سیستم ایفا می‌کند. - نیروگاه‌ها
در نیروگاه‌های حرارتی، سیکل ترکیبی و بخاری، زانویی‌های جوشی در خطوط بخار، آب تغذیه بویلر، کندانسیت و سیستم‌های خنک‌کننده کاربرد گسترده‌ای دارند. - صنایع فولاد و معدن
در کارخانه‌های فولاد، واحدهای احیای مستقیم، کوره‌های صنعتی و خطوط انتقال سیالات فرایندی، از زانویی‌های جوشی برای تغییر مسیر خطوط لوله استفاده می‌شود. - صنایع غذایی
در کارخانه‌های تولید مواد غذایی و نوشیدنی، زانویی‌های استنلس استیل برای انتقال سیالات بهداشتی، شیر، آب، روغن و سایر مواد خوراکی مورد استفاده قرار می‌گیرند. - صنایع دارویی
در خطوط تولید دارو، تجهیزات استریل و سیستم‌های انتقال سیالات حساس، زانویی‌های استیل با سطح داخلی صیقلی و استانداردهای بهداشتی به کار می‌روند. - خطوط بخار
در سیستم‌های بخار صنعتی، زانویی جوشی باید توان تحمل فشار و دمای بالا را داشته باشد و معمولاً از فولاد کربنی یا فولاد آلیاژی تولید می‌شود. - سیستم‌های آب و فاضلاب
در شبکه‌های انتقال آب، تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ و خطوط فاضلاب صنعتی، زانویی برای تغییر مسیر لوله‌ها و اتصال تجهیزات مختلف استفاده می‌شود. - سیستم‌های آتش‌نشانی
در شبکه‌های اطفای حریق، اسپرینکلرها و خطوط انتقال آب آتش‌نشانی، زانویی جوشی امکان تغییر مسیر لوله‌ها را بدون کاهش استحکام اتصال فراهم می‌کند. - سیستم‌های هیدرولیک صنعتی
در واحدهای صنعتی و ماشین‌آلات سنگین، زانویی‌های جوشی برای هدایت روغن هیدرولیک و سایر سیالات تحت فشار در مسیرهای مختلف مورد استفاده قرار می‌گیرند.
سوالات متداول درباره زانویی جوشی مانیسمان و درزدار (FAQ)
۱. زانویی جوشی (Pipe Elbow) چیست؟
زانویی جوشی یکی از اتصالات پایپینگ است که برای تغییر جهت جریان سیال در خطوط لوله استفاده می‌شود. این اتصال معمولاً به‌صورت جوشی لب به لب (Butt Weld) به لوله متصل شده و در زاویه‌های ۴۵، ۹۰ و ۱۸۰ درجه تولید می‌شود.
۲. تفاوت زانویی LR و SR چیست؟
تفاوت اصلی در شعاع خم است. زانویی شعاع بلند (Long Radius یا LR) دارای شعاع خم برابر با 1.5D است، در حالی که زانویی شعاع کوتاه (Short Radius یا SR) شعاعی برابر با 1D دارد. زانویی LR افت فشار کمتری ایجاد می‌کند، اما به فضای نصب بیشتری نیاز دارد.
۳. پرکاربردترین نوع زانویی در صنایع نفت و گاز کدام است؟
در بیشتر پروژه‌های نفت، گاز، پتروشیمی و نیروگاهی از زانویی ۹۰ درجه شعاع بلند (90° Long Radius Elbow) استفاده می‌شود؛ زیرا جریان سیال را با افت فشار کمتر هدایت می‌کند.
۴. زانویی جوشی بر اساس چه استانداردی تولید می‌شود؟
ابعاد و تلرانس‌های زانویی‌های جوشی معمولاً بر اساس ASME B16.9 تعیین می‌شوند. متریال ساخت نیز بسته به نوع اتصال می‌تواند مطابق استانداردهایی مانند ASTM A234، ASTM A403 و ASTM A420 باشد.
۵. زانویی جوشی در چه جنس‌هایی تولید می‌شود؟
این اتصال در متریال‌های مختلفی مانند فولاد کربنی، استنلس استیل، فولاد آلیاژی، فولاد کم‌دما و آلیاژهای خاص تولید می‌شود. انتخاب متریال به فشار، دما، نوع سیال و شرایط بهره‌برداری بستگی دارد.
۶. زانویی ۴۵، ۹۰ و ۱۸۰ درجه چه تفاوتی دارند؟
تفاوت اصلی آن‌ها در میزان تغییر جهت جریان است. زانویی ۴۵ درجه برای تغییر مسیر ملایم، زانویی ۹۰ درجه برای تغییر جهت عمود و زانویی ۱۸۰ درجه برای بازگرداندن مسیر جریان استفاده می‌شود.
۷. تفاوت زانویی مانیسمان و زانویی درزدار چیست؟
زانویی مانیسمان (Seamless Elbow) از لوله بدون درز تولید می‌شود و به دلیل ساختار یکنواخت، برای فشار و دمای بالا مناسب‌تر است. زانویی درزدار (Welded Elbow) از لوله درزجوش ساخته شده و معمولاً در خطوط فشار متوسط و کاربردهای عمومی مورد استفاده قرار می‌گیرد.
۸. زانویی کاهنده (Reducing Elbow) چیست؟
زانویی کاهنده اتصالی است که علاوه بر تغییر جهت جریان، قطر خط لوله را نیز تغییر می‌دهد. در این نوع زانویی، قطر دو سر اتصال با یکدیگر برابر نیست.
۹. چگونه زانویی مناسب برای یک پروژه انتخاب می‌شود؟
برای انتخاب زانویی باید عواملی مانند قطر لوله، رده ضخامت (Schedule)، فشار و دمای کاری، نوع سیال، فضای نصب، متریال و استانداردهای پروژه بررسی شوند.
۱۰. آیا زانویی جوشی دارای Schedule است؟
بله. زانویی‌های جوشی معمولاً با رده‌های ضخامت مختلف مانند Schedule 10، Schedule 20، Schedule 40، Schedule 80، Schedule 160 و XXS تولید می‌شوند تا با ضخامت لوله مطابقت داشته باشند.
۱۱. آیا استفاده از زانویی LR باعث کاهش افت فشار می‌شود؟
بله. به دلیل شعاع خم بزرگ‌تر، زانویی LR نسبت به زانویی SR مقاومت کمتری در برابر جریان ایجاد کرده و افت فشار کمتری دارد. به همین دلیل در بسیاری از خطوط فرایندی انتخاب اول مهندسان است.
۱۲. هنگام خرید زانویی جوشی به چه نکاتی باید توجه کرد؟
پیش از خرید باید نوع زانویی، زاویه، شعاع خم، سایز، Schedule، متریال، استاندارد ساخت، گواهی‌های کیفی (MTC) و سازگاری آن با شرایط کاری پروژه بررسی شود تا عملکرد ایمن و طول عمر مناسب سیستم تضمین شود.
۱۳. زانویی مانیسمان برای چه کاربردهایی مناسب است؟
زانویی مانیسمان به دلیل استحکام بالا و نداشتن درز جوش، در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، خطوط بخار، سیستم‌های فشار و دمای بالا و پروژه‌های حساس بیشترین کاربرد را دارد.
۱۴. آیا زانویی درزدار کیفیت مناسبی دارد؟
بله. اگر زانویی درزدار مطابق استانداردهای معتبر مانند ASME B16.9 و با مواد اولیه استاندارد تولید شود، برای بسیاری از خطوط انتقال آب، تأسیسات، صنایع عمومی و سیستم‌های فشار متوسط گزینه‌ای اقتصادی و قابل اعتماد است.
۱۵. قیمت زانویی مانیسمان بیشتر است یا درزدار؟
در اغلب موارد، زانویی مانیسمان به دلیل استفاده از لوله بدون درز، فرآیند تولید پیچیده‌تر و استحکام بالاتر، قیمت بیشتری نسبت به زانویی درزدار دارد. انتخاب بین این دو باید بر اساس شرایط فنی پروژه انجام شود، نه صرفاً قیمت.
خرید زانویی جوشی از صنایع فولادی ایران اتصال آسیا
صنایع فولادی ایران اتصال آسیا به‌عنوان یکی از بزرگ‌ترین تولیدکنندگان اتصالات جوشی در ایران، انواع زانویی جوشی را مطابق استانداردهای ASME و ASTM تولید و عرضه می‌کند.
✔ تولید مستقیم کارخانه
✔ تضمین کیفیت و انطباق با استانداردهای بین‌المللی
✔ مشاوره فنی رایگان قبل از خرید
✔ ارسال به سراسر کشور
برای استعلام قیمت روز، دریافت مشاوره تخصصی و ثبت سفارش با شماره 021-34811 تماس بگیرید یا از طریق صفحه محصولات سایت اقدام کنید.
اینفوگراف زانویی جوشی
مشاوره تخصصی و استعلام قیمت: اگر برای انتخاب زانویی جوشی مناسب پروژه خود نیاز به راهنمایی دارید، کارشناسان صنایع فولادی ایران اتصال آسیا آماده ارائه مشاوره فنی هستند. همچنین می‌توانید برای استعلام قیمت روز، دریافت مشخصات فنی و خرید انواع زانویی جوشی با شماره 34811-021 تماس بگیرید یا از طریق صفحه محصولات سایت، درخواست خود را ثبت کنید.
پست های مرتبط
روش‌های تولید زانویی جوشی لب به لب
زانویی‌های جوشی لب به لب (Butt Weld Elbows) به روش‌های مختلفی تولید می‌شوند..
• Hot Forming
• Cold Forming
• Induction Bending
• Extrusion
• Welded Elbow
💬 نیاز به مشاوره فنی دارید؟
اگر پس از مطالعه این مقاله هنوز سوالی دارید، سوال فنی خود را برای مهندسین ایران اتصال آسیا ارسال کنید.
کارشناسان ما در اسرع وقت به درخواست شما رسیدگی خواهند کرد.
چرا ایران اتصال آسیا؟
