استاندارد های لوله و اتصالات فولادی
استانداردهای لوله و اتصالات گازی
معرفی استاندارد ASME و جداول مهم لوله و اتصالات فولادی
Gas Pipeline and Steel Fittings Standards with ASME Overview
معرفی استاندارد ASME
🔹 ASME چیست؟ (What is ASME?)
ASME مخفف American Society of Mechanical Engineers است که یکی از معتبرترین سازمانهای تدوین استانداردهای مهندسی مکانیک در جهان محسوب میشود.
ASME is one of the most important international organizations that develops codes and standards for mechanical engineering, pressure equipment, piping systems, and industrial components.
استاندارد ASME B31.8-2022 توسط «انجمن مهندسان مکانیک آمریکا» (ASME) تدوین میشود. این استاندارد جامع، کلیه الزامات فنی برای «طراحی، ساخت، نصب، بازرسی و آزمایش تأسیسات خط لوله مورد استفاده در انتقال گاز» را پوشش میدهد. هدف نهایی آن تضمین ایمنی عموم مردم، کارکنان و محیطزیست است.
دامنه کاربرد آن بسیار وسیع است و همه بخشهای فیزیکی که گاز در آنها جریان دارد را شامل میشود: از خطوط لوله و اتصالات گرفته تا شیرآلات، فلنجها، کمپرسورها، ایستگاههای اندازهگیری و تنظیم فشار. این استاندارد برای سه دسته اصلی خط لوله کاربرد دارد:
خطوط جمعآوری (Gathering Lines): انتقال گاز از میادین تولید به تأسیسات اولیه پردازش.
خطوط انتقال (Transmission Lines): انتقال گاز در مسافتهای طولانی، معمولاً با فشار بالا.
خطوط توزیع (Distribution Lines): شبکههای فشار پایین و متوسط که گاز را نهایتاً به مصرفکنندگان نهایی (منازل، تجاری و صنعتی) میرسانند.
این استاندارد همچنین شامل دستورالعملهای ضروری برای بهرهبرداری و نگهداری (Operation & Maintenance) و همچنین حفاظت در برابر خوردگی است.
🔹 حوزههای کاربرد ASME (Scope of ASME Standards)
استانداردهای ASME در زمینههای زیر کاربرد دارند:
- طراحی سیستمهای لولهکشی (Piping Design)
- مخازن تحت فشار (Pressure Vessels)
- بویلرها (Boilers)
- خطوط انتقال گاز (Gas Pipelines)
- فلنجها و اتصالات (Flanges & Fittings)
🔹 مهمترین استانداردهای ASME در صنعت گاز:
استاندارد | توضیح | Description |
ASME B31.8 | سیستمهای انتقال و توزیع گاز | Gas Transmission & Distribution |
ASME B36.10 | ابعاد لولههای فولادی | Steel Pipe Dimensions |
ASME B16.5 | فلنجها | Pipe Flanges |
ASME B16.9 | اتصالات جوشی | Butt-welding Fittings |
ASME B16.11 | اتصالات فورج | Forged Fittings |
ASME Section IX | جوشکاری | Welding Qualification |
استانداردهای لوله فولادی گازی (Steel Gas Pipes)
🔹 استانداردهای رایج:
استاندارد | نوع لوله | کاربرد |

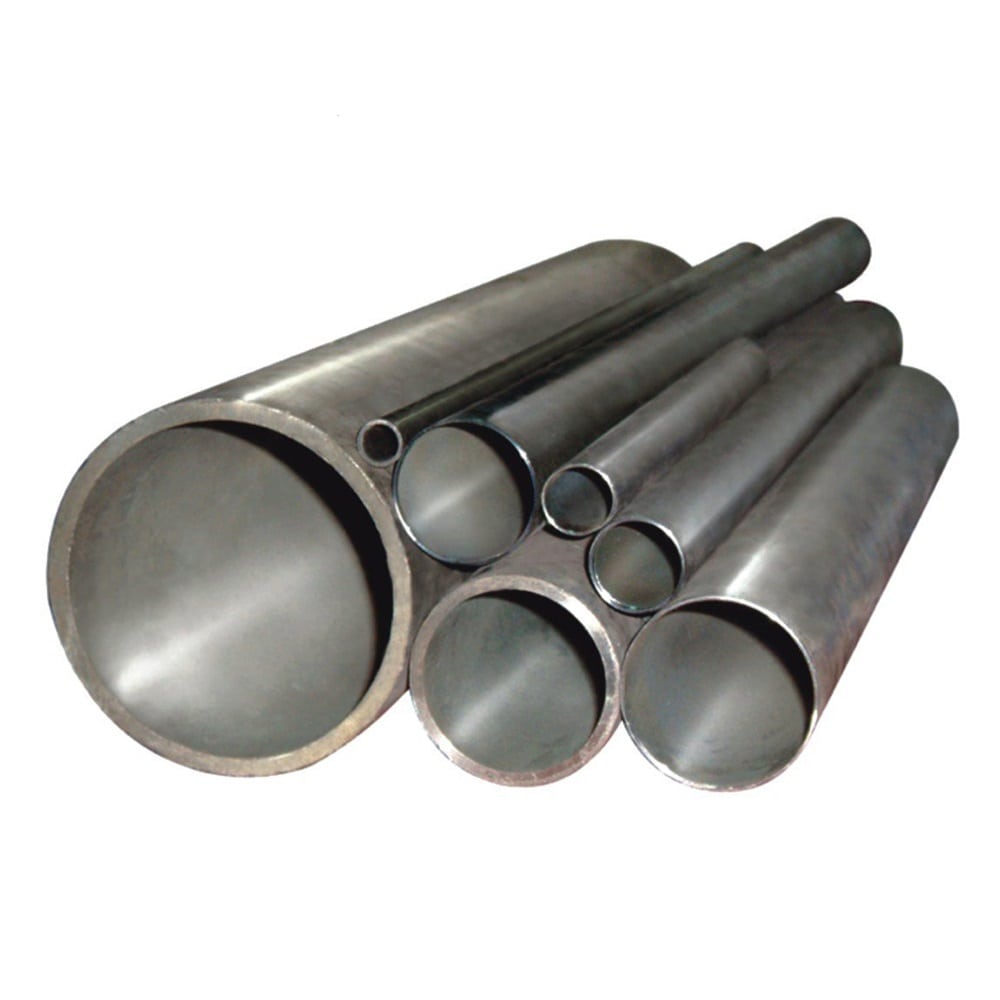

API 5L | Line Pipe | خطوط انتقال گاز |
ASTM A106 | Seamless Pipe | فشار و دمای بالا |
ASTM A53 | Carbon Steel Pipe | کاربرد عمومی |
ASME B36.10 | Dimensions | ابعاد لوله |
جدول ابعاد لوله فولادی (ASME B36.10 Pipe Dimensions)
نمونه جدول سایز لوله فولادی (Steel Pipe Size Table)
NPS (inch) | OD (mm) | Schedule | Thickness (mm) |
1/2" | 21.34 | SCH 40 | 2.77 |
3/4" | 26.67 | SCH 40 | 2.87 |
1" | 33.40 | SCH 40 | 3.38 |
2" | 60.33 | SCH 40 | 3.91 |
3" | 88.90 | SCH 40 | 5.49 |
4" | 114.30 | SCH 40 | 6.02 |
6" | 168.28 | SCH 40 | 7.11 |
8" | 219.08 | SCH 40 | 8.18 |
📌 NPS = Nominal Pipe Size
📌 OD = Outside Diameter
📌 SCH = Schedule (ضخامت اسمی)
جدول فشار کاری لوله فولادی (Approx. Pressure Rating)
NPS | SCH 40 | SCH 80 |
1" | 138 bar | 215 bar |
2" | 102 bar | 160 bar |
4" | 72 bar | 115 bar |
6" | 54 bar | 87 bar |
⚠️ مقادیر تقریبی هستند و به جنس متریال و دما وابستهاند.
💡 چگونه استاندارد مناسب را پیدا و استفاده کنیم؟
شناسایی حوزه: ابتدا مشخص کنید نیاز شما در کدام حوزه (طراحی، مواد، جوشکاری، نصب، آزمایش) قرار میگیرد.
ارجاع به مستندات بالادستی: برای پروژههای صنعتی، به مستند "معیارهای طراحی" (Design Basis) پروژه مراجعه کنید. در این سند معمولاً لیست کامل و دقیق استانداردهای لازمالاجرا ذکر شده است.
مطالعه استاندارد IPS: اگر درگیر پروژههای نفت، گاز یا پتروشیمی هستید، استانداردهای IPS باید اولین مرجع شما باشند.
تلفیق با استانداردهای جهانی: به یاد داشته باشید که استانداردهای ملی ایران اغلب مکمل یا منطبقکننده استانداردهای جهانی هستند. بنابراین، آشنایی با استاندارد اصلی بینالمللی (مثل ASME B31.8) به درک بهتر استاندارد ملی کمک شایانی میکند.
🔬 استانداردهای بینالمللی تخصصی و معادل آنها
علاوه بر استانداردهای اصلی طراحی، استانداردهای تخصصی دیگری نیز وجود دارند که در پروژهها مورد استناد قرار میگیرند. به عنوان مثال، استانداردهای زیر در حوزههایی مانند تعمیرات و ارزیابی یکپارچگی خط لوله کاربرد دارند:
ASME B31.8S (مدیریت یکپارچگی خطوط لوله گاز): این استاندارد برای مدیریت ریسک و ارزیابی مستمر خطوط لوله موجود حیاتی است و در پروژههای تعمیر و بهرهبرداری در ایران نیز مورد استفاده قرار میگیرد.
ASME PCC-2 & ISO 24817 (تعمیرات خط لوله با کامپوزیت): استانداردهای روز جهانی برای روشهای نوین تعمیر (مانند پوششهای کامپوزیتی) که در تحقیقات و پروژههای داخلی نیز به آنها استناد میشود.
برای استانداردهای تخصصی فوق، معمولاً معادل ملی مستقلی تحت عنوان ISIRI تدوین نشده است و مهندسان در پروژههای داخلی مستقیماً از ویرایش انگلیسی این استانداردها یا دستورالعملهای داخلی شرکت ملی گاز استفاده میکنند.
جدول استاندارد اتصالات فولادی (ASME B16.9 / B16.11)
📊 جدول انواع اتصالات و استاندارد مربوطه
نوع اتصال | Type | استاندارد |
زانو جوشی | Butt-weld Elbow | ASME B16.9 |
سهراهی جوشی | Butt-weld Tee | ASME B16.9 |
تبدیل جوشی | Reducer | ASME B16.9 |
زانو فورج | Forged Elbow | ASME B16.11 |
سهراهی فورج | Forged Tee | ASME B16.11 |
کوپلینگ | Coupling | ASME B16.11 |
فلنج | Flange | ASME B16.5 |
جدول متریال رایج لوله و اتصالات فولادی
استاندارد متریال | کاربرد |
ASTM A106 Gr.B | لوله بدون درز |
ASTM A53 Gr.B | لوله درزدار |
API 5L Gr.B | خطوط انتقال |
ASTM A234 WPB | اتصالات جوشی |
ASTM A105 | فلنج و اتصالات فورج |
Iran Etesal Asia – With over 30 years of experience in Iran, we are a leading manufacturer of steel welded fittings in compliance with international standards ASME, API, and ASTM. Quality, safety, and engineering precision define our work.
رعایت استانداردهای ASME و سایر استانداردهای بینالمللی در طراحی و اجرای خطوط لوله گاز، تضمینکننده ایمنی، کیفیت و طول عمر سیستم است.
Applying ASME standards in gas piping systems ensures safety, reliability, and engineering quality.
رعایت استانداردهای بینالمللی مانند ASME، API و ASTM در تولید و نصب لولهها و اتصالات فولادی، نه تنها کیفیت محصول را تضمین میکند، بلکه ایمنی سیستمهای انتقال و توزیع گاز را بهطور مستقیم افزایش میدهد. استفاده از لولهها و اتصالات با ابعاد، ضخامت و متریال استاندارد، خطر نشتی، انفجار و حوادث صنعتی را به حداقل میرساند و دوام و عملکرد سیستم را تضمین میکند.
الزامات و ملاحضات کلیدی استاندارد ASME
انتخاب مواد: لوله، اتصالات و شیرآلات باید مطابق با مشخصات فنی مواد مورد تایید استاندارد (مانند API، ASTM) انتخاب شوند. خواص مکانیکی و شیمیایی مواد باید مستندسازی شده و مورد بازرسی قرار گیرند.
تحلیل تنش: خط لوله باید در برابر کلیه تنشهای ناشی از فشار داخلی، وزن، انبساط/انقباض حرارتی، بارهای خاک و ... بهطور ایمن طراحی شود. استاندارد روشهای محاسبه و حد مجاز تنشها را مشخص میکند.
ساخت و نصب : شامل الزامات حمل و نقل، جابجایی، حفاری ترانشه، شیببندی، نصب و دفن لوله است. جلوگیری از آسیبهای فیزیکی به لوله و پوشش آن در این مرحله حیاتی است.
بازرسی و آزمایش (Inspection): نظارت بصری و ممیزی مستمر بر کیفیت کار در مراحل مختلف. <br> آزمون (Testing): آزمونهای عینی مانند آزمایش هیدرواستاتیک (Hydrostatic Test) که در آن خط لوله با آب تحت فشاری بیشتر از فشار کاری آینده قرار میگیرد تا استحکام و عدم نشتی آن ثابت شود.
🔬 استانداردهای بینالمللی تخصصی و معادل آنها
علاوه بر استانداردهای اصلی طراحی، استانداردهای تخصصی دیگری نیز وجود دارند که در پروژهها مورد استناد قرار میگیرند. به عنوان مثال، استانداردهای زیر در حوزههایی مانند تعمیرات و ارزیابی یکپارچگی خط لوله کاربرد دارند:
* **ASME B31.8S** (مدیریت یکپارچگی خطوط لوله گاز): این استاندارد برای مدیریت ریسک و ارزیابی مستمر خطوط لوله موجود حیاتی است و در پروژههای تعمیر و بهرهبرداری در ایران نیز مورد استفاده قرار میگیرد.
* **ASME PCC-2 & ISO 24817** (تعمیرات خط لوله با کامپوزیت): استانداردهای روز جهانی برای روشهای نوین تعمیر (مانند پوششهای کامپوزیتی) که در تحقیقات و پروژههای داخلی نیز به آنها استناد میشود.
برای استانداردهای تخصصی فوق، معمولاً معادل ملی مستقلی تحت عنوان ISIRI تدوین نشده است و مهندسان در پروژههای داخلی مستقیماً از ویرایش انگلیسی این استانداردها یا دستورالعملهای داخلی شرکت ملی گاز استفاده میکنند.
