۱. مقدمه
لوله مانیسمان (Seamless Pipe) که به عنوان لوله بدون درز نیز شناخته میشود، یکی از مهمترین و حیاتیترین محصولات فولادی در صنایع نفت، گاز، پتروشیمی، نیروگاهی و بسیاری از صنایع دیگر است. این لوله به دلیل ساختار یکپارچه و عدم وجود هرگونه درز یا جوش در طول بدنه، از استحکام و مقاومت بالایی در برابر فشار، دما و خوردگی برخوردار است.
برخلاف لولههای درزدار که از ورقهای فولادی خم شده و جوشکاری شده تولید میشوند، لوله مانیسمان از یک شمش فولادی جامد (Billet) ساخته میشود. این تفاوت اساسی در روش تولید، باعث میشود که لوله بدون درز فاقد نقاط ضعف متالورژیکی ناشی از جوشکاری باشد و توزیع تنش در آن به صورت یکنواخت در سراسر دیواره لوله انجام شود.
نکته کلیدی: نام "مانیسمان" از نام مهندس آلمانی که این روش تولید را در سال ۱۸۸۶ اختراع کرد، گرفته شده است. این لولهها در ایران و برخی کشورهای دیگر با همین نام شناخته میشوند.
برای اطلاعات بیشتر در مورد استانداردهای لوله، مقاله راهنمای جامع NPS و Schedule را مطالعه کنید.
۲. تعریف لوله مانیسمان
لوله مانیسمان (Seamless Pipe) به لولهای گفته میشود که در فرآیند ساخت آن از هیچگونه جوشکاری در طول بدنه استفاده نمیشود. این لوله معمولاً با استفاده از فرآیند نورد گرم یا سرد از یک شمش فولادی یکپارچه تولید میشود.
ویژگی اصلی این لوله، یکپارچگی کامل ساختار آن است که باعث میشود تنشهای مکانیکی به طور یکسان در سراسر دیواره لوله توزیع شود. عدم وجود درز جوش، نقاط ضعف متالورژیکی را حذف کرده و مقاومت لوله را در برابر فشار داخلی، خوردگی و دماهای بالا افزایش میدهد.
برای آشنایی با تفاوت لوله و تیوب، مقاله مقایسه Pipe و Tube را مطالعه کنید.
۳. تاریخچه و نامگذاری
نام "مانیسمان" از نام برادران راینهارد و ماکس مانیسمان (Mannesmann)، مهندسان آلمانی که در سال ۱۸۸۶ میلادی روش تولید لوله بدون درز را اختراع کردند، گرفته شده است. این اختراع انقلابی در صنعت تولید لوله ایجاد کرد و امکان ساخت لولههایی با استحکام بالا و بدون نیاز به جوشکاری را فراهم ساخت.
روش اختراعی مانیسمان بر پایه اثر مانیسمان (Mannesmann Effect) بنا شده است. در این روش، یک شمش فولادی جامد با استفاده از غلتکهای مایل که به صورت مورب قرار گرفتهاند، چرخانده شده و همزمان تحت فشار قرار میگیرد. این فرآیند باعث میشود که مرکز شمش شل شده و سوراخکاری آن به راحتی امکانپذیر شود.
نکته تاریخی: اگرچه نام اصلی این لوله در سطح بینالمللی "Seamless Pipe" است، در ایران و برخی کشورهای دیگر به دلیل احترام به مخترع آن، با نام "مانیسمان" شناخته میشود. این نام به نمادی از کیفیت و استحکام تبدیل شده است.
۴. فرآیند تولید لوله مانیسمان

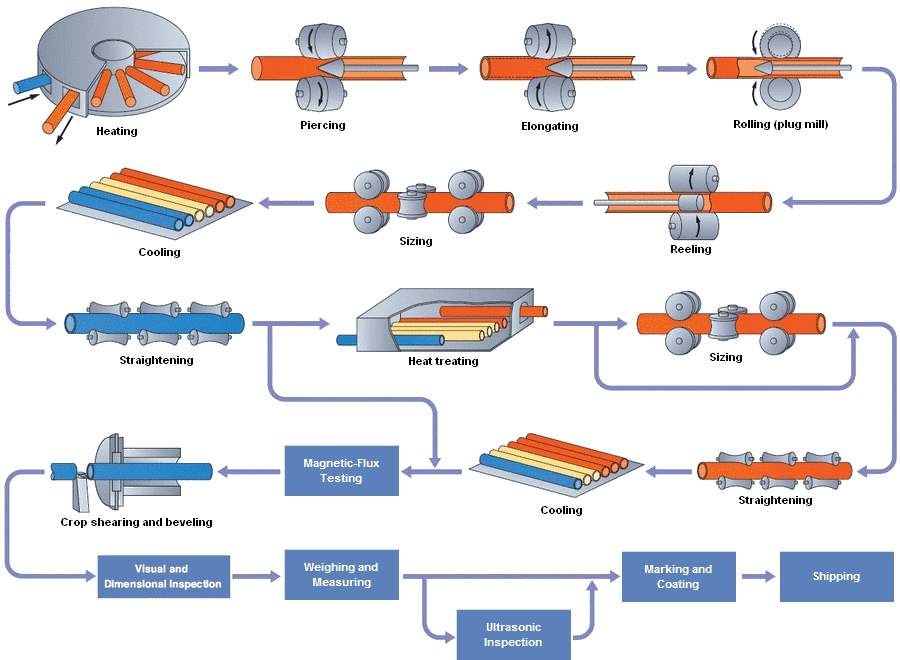

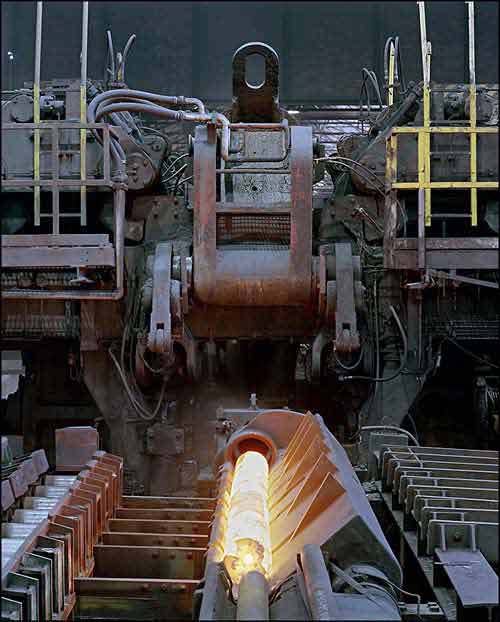

تولید لوله بدون درز یک فرآیند پیچیده و تخصصی است که شامل مراحل متعددی میشود. تصویر زیر نمای کلی فرآیند تولید لوله مانیسمان را نشان میدهد:
مراحل اصلی تولید این لوله عبارتند از:
۴.۱ برشکاری شمش فولادی
در این مرحله، شمش فولادی با کیفیت بالا به اندازههای مشخص برش داده میشود. انتخاب شمش مرغوب از اهمیت بالایی برخوردار است.
۴.۲ گرمادهی (حرارت دادن)
شمشهای فولادی در کورههای قوس الکتریکی تا دمای ۱۲۵۰ تا ۱۳۰۰ درجه سانتیگراد گرم میشوند تا به حالت سرخ شدن و شکلپذیری مناسب برسند.
۴.۳ سوراخکاری شمش
در این مرحله، با استفاده از دستگاه لخ پرس، شمش داغ سوراخ میشود و سپس با دستگاه الگانتور گرد میشود.
۴.۴ مرحله شلیک سنبه
یکی از مهمترین مراحل تولید، شلیک سنبه (سمبه) به داخل شمش است. یک میله فولادی با سرعت بالا و چرخش زیاد به مرکز استوانه شلیک شده و باعث افزایش طول لوله و توخالی شدن آن میشود. طول سنبه بسته به سایز لوله، بین ۶ تا ۱۲ متر متغیر است.
۴.۵ تابگیری و آزادسازی سنبه
پس از شلیک سنبه، لوله ممکن است دارای ناصافی یا موج باشد که در مرحله تابگیری برطرف میشود. سپس سنبه با استفاده از جک کمکی از داخل لوله خارج میشود.
۴.۶ کشش گرم و سرد
لوله در مرحله کشش گرم به اندازههای مختلف کشیده میشود. برای سایزهای کوچکتر و دقت بالاتر، از فرآیند کشش سرد (Cold Drawing) استفاده میشود که تلرانس ابعادی دقیقتر و سطح صافتری ایجاد میکند.
۴.۷ خنکسازی و برش
لوله داغ از تونل آبپاشی عبور داده میشود تا خنک شود. سپس به طولهای استاندارد ۶ متری (در ایران) یا ۱۲ متری (وارداتی) برش داده میشود.
۴.۸ تست و اسیدشویی
لولهها با نرمافزارهای پیشرفته بررسی میشوند تا ضایعات شناسایی شوند. سپس سطح بیرونی و داخلی لوله با فرآیند اسیدشویی تمیز میشود.
۴.۹ ماشینکاری و پوششدهی
دو سر لوله برای تسهیل جوشکاری، به صورت تخت یا کونیک ماشینکاری میشوند. در نهایت، برای جلوگیری از زنگزدگی، سطح لوله با لاک سیاه (Black Varnish) پوشش داده میشود. در صورت نیاز، عملیات گالوانیزه کردن نیز انجام میشود.
۴.۱۰ بستهبندی
در مرحله آخر، لولهها در بستهبندیهای ششوجهی آماده میشوند تا حمل و نقل آنها تسهیل شود.
۵. ردههای ضخامت (Schedule)
رده لوله (Schedule) یک اصطلاح استاندارد برای بیان ضخامت دیواره لوله است که بر اساس استاندارد ASME B36.10 تعیین میشود. رده لوله با یک عدد مانند SCH 40، SCH 80 و غیره نشان داده میشود. هرچه عدد رده بالاتر باشد، ضخامت دیواره بیشتر و تحمل فشار لوله بالاتر است.
برای اطلاعات بیشتر در مورد ردههای ضخامت، مقاله راهنمای جامع NPS و Schedule را مطالعه کنید.
۵.۱ ردههای پرکاربرد در صنایع
| رده لوله | تحمل فشار | موارد کاربرد |
|---|---|---|
| SCH 20 | کم | تهویه، انتقال آب سرد، تأسیسات ساختمانی سبک |
| SCH 40 | بالا | نفت، گاز، بخار کمفشار، پتروشیمی، تأسیسات ساختمانی |
| SCH 80 | خیلی بالا | پالایشگاهها، خطوط انتقال نفت و گاز با فشار بالا، بخار صنعتی |
| SCH 160 | بسیار بالا | پتروشیمی، خطوط بخار فوقبحرانی، صنایع سنگین |
| XXS | فوقالعاده بالا | صنایع سنگین، پالایشگاهها، محیطهای بسیار خورنده |
۶. استانداردهای لوله مانیسمان
لولههای بدون درز بر اساس استانداردهای معتبر بینالمللی تولید میشوند. مهمترین استانداردها عبارتند از:
- ASME B16.9: استاندارد اصلی ابعاد، تلرانسها و مشخصات اتصالات جوشی لب به لب
- ASTM A106: لوله فولاد کربنی بدون درز برای سرویس با دمای بالا (تا حدود ۴۲۵ درجه سانتیگراد). این استاندارد رایجترین استاندارد برای لوله مانیسمان در صنایع نفت، گاز و نیروگاهی است.
- ASTM A53: لوله فولادی گالوانیزه و غیرگالوانیزه، جوشی و بدون درز. این استاندارد برای کاربردهای عمومی و فشار پایین استفاده میشود.
- API 5L: مشخصات لوله خط برای انتقال نفت و گاز. این استاندارد لولههای بدون درز و جوشی را پوشش میدهد و گریدهای مختلفی مانند A، B، X42، X52، X60، X65 و X70 دارد.
- ASTM A333: لوله فولاد کربنی بدون درز برای سرویس با دمای پایین (تا ۴۶- و ۷۳- درجه سانتیگراد).
- ASTM A335: لوله فولاد آلیاژی بدون درز برای سرویس با دمای بالا (مانند WP11, WP22).
- ASME B36.10: استاندارد ابعاد و وزن لوله فولادی جوشی و بدون درز.
برای اطلاعات بیشتر در مورد استاندارد ASME B16.9، مقاله تأثیر استاندارد ASME B16.9 بر اتصالات جوشی را مطالعه کنید.
نکته مهم: انتخاب استاندارد مناسب برای لوله مانیسمان به شرایط سرویس (فشار، دما، نوع سیال و محیط) بستگی دارد. برای سرویسهای با دمای بالا، ASTM A106 و برای سرویسهای با دمای پایین، ASTM A333 توصیه میشود.
۷. مزایا و معایب لوله مانیسمان
۷.۱ مزایا
- استحکام بالا: به دلیل یکپارچگی ساختار و عدم وجود درز جوش، لوله مانیسمان استحکام مکانیکی بالایی دارد.
- تحمل فشار بالا: توزیع یکنواخت تنش در سراسر دیواره لوله، آن را برای فشارهای بالا مناسب میسازد.
- مقاومت در برابر خوردگی: عدم وجود درز جوش، نقاط ضعف در برابر خوردگی را حذف میکند، به ویژه در محیطهای حاوی H₂S (سرویس ترش).
- مقاومت در برابر دماهای بالا و پایین: لولههای بدون درز برای سرویسهای با دمای بالا (ASTM A106) و دمای پایین (ASTM A333) تولید میشوند.
- سطح داخلی صاف: کاهش اصطکاک سیال، جلوگیری از تجمع رسوبات و بهبود جریان.
- یکنواختی خواص مکانیکی: خواص مکانیکی در کل سطح مقطع لوله یکنواخت است.
۷.۲ معایب
- هزینه تولید بالا: فرآیند تولید پیچیدهتر و مواد اولیه گرانتر نسبت به لوله جوشی.
- محدودیت در سایزهای بزرگ: تولید لوله بدون درز در سایزهای بالای NPS ۲۴ دشوارتر و گرانتر است.
- زمان تحویل طولانیتر: به دلیل فرآیندهای حرارتی و شکلدهی خاص.
- تلرانس ابعادی کمتر: در مقایسه با لولههای کشش سرد، تلرانس ضخامت دیواره در لولههای نورد گرم بیشتر است (±۱۲.۵٪).
۸. کاربردهای صنعتی
لوله مانیسمان به دلیل ویژگیهای منحصربهفرد خود، در طیف وسیعی از صنایع کاربرد دارد. مهمترین کاربردها عبارتند از:
- صنایع نفت و گاز: خطوط انتقال نفت خام و گاز طبیعی، حفاری چاههای نفت (Drill Pipe, Casing)، گاز ترش (Sour Service).
- پتروشیمی: واحدهای کراکینگ، آمین، هیدروژن، انتقال مواد شیمیایی خورنده.
- نیروگاهها: بویلرها، سوپرهیترها، خطوط بخار فوقبحرانی، کندانسورها و مبدلهای حرارتی.
- صنایع شیمیایی و دارویی: انتقال مواد شیمیایی حساس و خورنده.
- صنایع هوایی و هوافضا: سیستمهای هیدرولیک و سوخت.
- صنایع ساختمانی: ستونهای فلزی، خرپاها، سازههای مقاوم در برابر زلزله.
- سیستمهای هیدرولیک و پنوماتیک: انتقال سیالات با فشار بالا.
- آتشنشانی: سیستمهای اطفای حریق با فشار بالا.
برای آشنایی با کاربردهای اتصالات جوشی، مقاله اتصالات جوشی لب به لب را مطالعه کنید.
توجه: در پروژههای فراساحل (Offshore) و محیطهای با خوردگی بالا، از لولههای CRA (Corrosion Resistant Alloy) بدون درز برای مقاومت در برابر آب دریا استفاده میشود.
۹. مقایسه انواع لوله
در این بخش، لوله مانیسمان (بدون درز) با سایر انواع لولههای پرکاربرد از جمله ERW، LSAW و SSAW مقایسه میشود. درک تفاوتهای این روشها برای انتخاب بهترین گزینه برای پروژههای صنعتی ضروری است.
۹.۱ جدول مقایسه کلی انواع لوله
| نوع لوله | نام کامل | روش تولید | درز جوش |
|---|---|---|---|
| Seamless | Seamless Pipe | سوراخکاری شمش و نورد | ❌ ندارد |
| ERW | Electric Resistance Welded | خمکردن کویل + جوش مقاومتی | ✅ مستقیم |
| LSAW | Longitudinal Submerged Arc Welded | فرمدهی ورق + SAW | ✅ مستقیم |
| SSAW | Spiral Submerged Arc Welded | فرمدهی مارپیچی کویل + SAW | ✅ مارپیچی |
۹.۲ جدول مقایسه ویژگیهای فنی
| ویژگی | ERW | LSAW | SSAW |
|---|---|---|---|
| ماده اولیه | کویل | ورق فولادی | کویل |
| نوع جوش | مقاومت الکتریکی (HF-ERW) | جوش زیرپودری (SAW) | جوش زیرپودری (SAW) |
| شکل درز | مستقیم | مستقیم | مارپیچی |
| قطر معمول | کوچک تا متوسط | متوسط تا بسیار بزرگ | متوسط تا بسیار بزرگ |
| ضخامت | کم تا متوسط | متوسط تا زیاد | متوسط تا زیاد |
| هزینه | کم | زیاد | متوسط |
| کاربرد اصلی | خطوط صنعتی، سازه، نفت و گاز | خطوط انتقال فشار بالا، Offshore | آب، فاضلاب، خطوط انتقال و سازه |
۹.۳ مقایسه لوله مانیسمان با سایر انواع
| ویژگی | مانیسمان (Seamless) | ERW | LSAW | SSAW |
|---|---|---|---|---|
| خط جوش | ❌ ندارد | ✅ دارد | ✅ دارد | ✅ دارد |
| یکنواختی ضخامت | عالی | خوب | خوب | متوسط |
| تحمل فشار | عالی | خوب | خوب | خوب |
| مقاومت به خوردگی | عالی | خوب | خوب | خوب |
| قابلیت جوشکاری | خوب | عالی | عالی | عالی |
| محدوده سایز | NPS ⅛ تا NPS ۲۴ | NPS ½ تا NPS ۲۴ | NPS ۱۶ تا NPS ۶۰ | NPS ۲۰ تا NPS ۸۰+ |
| هزینه تولید | بالا | پایین | بالا | متوسط |
| کاربرد اصلی | فشار و دمای بالا | عمومی، فشار متوسط | قطر بزرگ، فشار بالا | قطر بسیار بزرگ، آب |
۱۰. سوالات متداول (FAQ)
۱۱. مراجع
استانداردهای ASTM
- ASTM A106 — لوله فولاد کربنی بدون درز برای سرویس با دمای بالا
- ASTM A53 — لوله فولادی گالوانیزه و غیرگالوانیزه
- ASTM A333 — لوله فولاد کربنی بدون درز برای سرویس با دمای پایین
- ASTM A335 — لوله فولاد آلیاژی بدون درز برای سرویس با دمای بالا
استانداردهای API
- API 5L — مشخصات لوله خط
- API 5CT — مشخصات لولههای پوسته و مغزه
استانداردهای ASME
- ASME B16.9 — اتصالات جوشی لب به لب
- ASME B36.10 — لوله فولادی جوشی و بدون درز
- ASME B31.3 — پایپینگ فرآیندی
سایر مراجع
- NACE MR0175 / ISO 15156 — سرویس ترش (Sour Service)
- ASM International — کتاب راهنمای فلزات
