سهراهی جوشی (Butt Weld Fitting Tee)
سهراهی جوشی (Butt Weld Tee) چیست؟
راهنمای کامل انواع، استانداردها، ابعاد و کاربردها
سه راهی جوشی (Butt Weld Tee) یکی از مهمترین اتصالات در سیستمهای پایپینگ است که برای ایجاد انشعاب ۹۰ درجه از خط اصلی لوله مورد استفاده قرار میگیرد. این اتصال با ایجاد یک مسیر فرعی، امکان توزیع، انشعاب یا ترکیب جریان سیال را در شبکههای لولهکشی فراهم میکند و نقش مهمی در طراحی ایمن، بهینه و قابل اطمینان سیستمهای انتقال سیالات دارد.
سه راهیهای جوشی به دلیل استحکام بالا، آببندی مناسب و قابلیت تحمل فشار و دمای زیاد، بهطور گسترده در صنایع نفت، گاز، پتروشیمی، پالایشگاهها، نیروگاهها، صنایع فولاد، صنایع شیمیایی، آب و فاضلاب، صنایع غذایی، دارویی و بسیاری از خطوط فرآیندی مورد استفاده قرار میگیرند. اتصال لببهلب (Butt Weld) در این نوع فیتینگ باعث ایجاد یک اتصال یکنواخت و مقاوم شده و احتمال نشتی را در مقایسه با بسیاری از اتصالات رزوهای یا دندهای به حداقل میرساند.
سهراهی جوشی معمولاً در دو نوع اصلی سه راهی مساوی (Equal Tee) و سهراهی کاهنده (Reducing Tee) تولید میشود. در سهراهی مساوی، قطر انشعاب با قطر خط اصلی یکسان است، در حالی که در سه راهی کاهنده، قطر انشعاب کوچکتر از قطر لوله اصلی بوده و علاوه بر ایجاد انشعاب، امکان کاهش دبی یا تغییر سایز خط نیز فراهم میشود.
این اتصالات در متریالهای مختلفی مانند فولاد کربنی، استنلس استیل، فولاد آلیاژی و فولادهای مخصوص دماهای پایین تولید میشوند و بر اساس استانداردهای بینالمللی از جمله ASME B16.9، ASTM A234، ASTM A403 و ASTM A420 ساخته میشوند. همچنین سه راهیهای جوشی از نظر روش تولید به دو گروه مانیسمان (Seamless) و درزدار (Welded) تقسیم میشوند که انتخاب هر یک به فشار کاری، شرایط بهرهبرداری، سایز لوله و الزامات پروژه بستگی دارد.
انتخاب صحیح سه راهی جوشی تنها به سایز لوله محدود نمیشود. عواملی مانند نوع انشعاب، فشار و دمای کاری، رده ضخامت (Schedule)، جنس متریال، استاندارد ساخت، کیفیت تولید و شرایط نصب، همگی بر عملکرد، طول عمر و ایمنی سیستم تأثیر مستقیم دارند. انتخاب نادرست این اتصال میتواند باعث ایجاد تمرکز تنش، افزایش افت فشار، کاهش استحکام محل اتصال و افزایش هزینههای تعمیر و نگهداری شود.
در این راهنمای جامع، با انواع سه راهی جوشی، تفاوت سه راهی مساوی و کاهنده، سه راهی مانیسمان و درزدار، استانداردهای ابعادی، روشهای تولید، متریالها، مشخصات فنی، کنترل کیفیت، کاربردها، معیارهای انتخاب، اشتباهات رایج هنگام خرید و مهمترین نکات فنی این اتصال آشنا خواهید شد. همچنین در ادامه، به صفحات تخصصی مربوط به ابعاد سهراهی، جدول وزن، استانداردهای ساخت، روشهای تولید و سایر اتصالات جوشی نیز دسترسی خواهید داشت تا بتوانید مناسبترین سهراهی را برای پروژه صنعتی خود انتخاب کنید.
جدول مشخصات سریع سهراهی جوشی
| مشخصه | مقدار |
|---|---|
| نام انگلیسی | Butt Weld Tee |
| نوع اتصال | Butt Weld |
| انواع | Equal Tee، Reducing Tee |
| روش تولید | Seamless، Welded |
| استاندارد ابعادی | ASME B16.9 |
| متریال | Carbon Steel، Stainless Steel، Alloy Steel، Low Temperature Steel |
| رده ضخامت | SCH 10، SCH 20، SCH 40، SCH 80، SCH 160 و بالاتر |
| کاربرد | ایجاد انشعاب ۹۰ درجه در خطوط لوله |
| تولید صنایع فولادی ایران اتصال آسیا | ✅ بله |
انواع سهراهی جوشی (Butt Weld Tee)
سهراهی جوشی (Butt Weld Tee) یکی از مهمترین اتصالات در سیستمهای پایپینگ است که برای ایجاد انشعاب ۹۰ درجه از خط اصلی لوله استفاده میشود. این اتصال امکان تقسیم یا ادغام جریان سیال را فراهم کرده و در صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد، آب و فاضلاب، صنایع غذایی و دارویی کاربرد گستردهای دارد.
سهراهیهای جوشی مطابق استاندارد ASME B16.9 تولید شده و از نظر نوع انشعاب به دو گروه اصلی تقسیم میشوند:
سهراهی مساوی (Equal Tee یا Straight Tee)
در سهراهی مساوی، قطر انشعاب (Branch) دقیقاً با قطر لوله اصلی (Run Pipe) برابر است.
به عنوان مثال:
6″ Tee
یعنی هر سه دهانه دارای قطر 6 اینچ هستند.
این نوع سهراهی پرکاربردترین مدل در سیستمهای انتقال سیال بوده و زمانی استفاده میشود که دبی جریان در انشعاب و خط اصلی تقریباً یکسان باشد.
کاربردها
- خطوط انتقال نفت و گاز
- سیستمهای بخار
- شبکههای آبرسانی
- خطوط فرآیندی پتروشیمی
- صنایع فولاد و نیروگاهی
سهراهی کاهنده (Reducing Tee)
در سهراهی کاهنده، قطر انشعاب از قطر لوله اصلی کوچکتر است.
نمونه نامگذاری:
6 × 4 Tee
یعنی:
- قطر لوله اصلی: 6 اینچ
- قطر انشعاب: 4 اینچ
در برخی نقشههای قدیمی نیز به صورت زیر نمایش داده میشود:
6 × 6 × 4
که در آن:
- A = ورودی
- B = خروجی خط اصلی
- C = انشعاب
امروزه معمولاً همان روش 6×4 استفاده میشود.
کاربرد سهراهی کاهنده
زمانی که بخشی از جریان باید وارد خطی با قطر کمتر شود، استفاده از سهراهی کاهنده باعث کاهش تعداد اتصالات و سادهتر شدن طراحی سیستم خواهد شد.
محدودیت تولید سهراهی کاهنده
اگرچه سهراهی مساوی تقریباً در تمامی سایزهای استاندارد تولید میشود، اما سهراهیهای کاهنده محدودیت تولید دارند.
برای مثال:
✅ سهراهی 6×4 بهراحتی در بازار موجود است.
اما سایزهایی مانند:
16×2
معمولاً تولید انبوه ندارند یا ساخت آنها از نظر اقتصادی مقرونبهصرفه نیست.
در چنین شرایطی معمولاً از یکی از روشهای زیر استفاده میشود:
- Branch Fitting
- Weldolet
- Sockolet
- یا ایجاد انشعاب مستقیم روی لوله (Stub-In Connection)
سهراهی چهارراهی (Cross Tee)
نوع دیگری از اتصالات، Cross Tee یا چهارراهی است که چهار مسیر لوله را به یکدیگر متصل میکند.
در این اتصال، چهار دهانه در زاویه ۹۰ درجه نسبت به هم قرار دارند.
چهارراهی مستقیم معمولاً تولید میشود، اما نوع کاهنده آن بسیار محدود بوده و بیشتر بهصورت سفارشی ساخته میشود.
مهمترین کاربردهای Cross Tee
- صنایع کشتیسازی
- سیستمهای پایپینگ با محدودیت فضا
- خطوط ابزار دقیق
- برخی شبکههای آتشنشانی
- پروژههای تعمیراتی
نحوه نامگذاری سهراهیها
| نوع سهراهی | نحوه نمایش |
|---|---|
| سهراهی مساوی | 4″ Tee |
| سهراهی کاهنده | 6×4 Tee |
| نمایش قدیمی | 6×6×4 |
استاندارد ابعادی سهراهی جوشی
ابعاد، تلرانسها و مشخصات هندسی سهراهیهای جوشی مطابق استاندارد ASME B16.9 تعیین میشود.
این استاندارد موارد زیر را مشخص میکند:
- ابعاد End-to-End
- ابعاد Center-to-End
- تلرانسهای ساخت
- آمادهسازی لبههای جوش
- الزامات ابعادی اتصالات جوشی لب به لب
ضخامت دیواره سهراهی (Wall Thickness)
کنترل ضخامت دیواره در سهراهی اهمیت بسیار بیشتری نسبت به بسیاری از اتصالات دیگر دارد؛ زیرا محل اتصال انشعاب، بیشترین تنش مکانیکی را تحمل میکند.
طبق استاندارد ASME B16.9:
- ابعاد اصلی سهراهی استاندارد شدهاند.
- اما ضخامت تمام قسمتهای بدنه الزاماً یکنواخت نیست.
- تنها ضخامت نواحی اتصال به لوله (Weld Ends) دارای تلرانس مشخص است.
حداقل ضخامت مجاز میتواند تا 12.5 درصد کمتر از ضخامت اسمی سفارش باشد.
ناحیه انشعاب (Crotch Area)
یکی از حساسترین قسمتهای سهراهی، ناحیه اتصال انشعاب به بدنه است که به آن Crotch Area گفته میشود.
در این قسمت، بیشترین تنش ناشی از فشار داخلی و بارهای مکانیکی ایجاد میشود.
به همین دلیل بسیاری از تولیدکنندگان معتبر، این ناحیه را ضخیمتر از سایر بخشها تولید میکنند.
در بسیاری از طراحیها، ضخامت این قسمت حدود 1.3 برابر ضخامت لوله اصلی در نظر گرفته میشود تا:
- تمرکز تنش کاهش یابد.
- استحکام اتصال افزایش پیدا کند.
- عمر سرویس تجهیز بیشتر شود.
کنترل کیفیت سهراهی جوشی
به دلیل اینکه استاندارد ASME B16.9 تمامی جزئیات ضخامت بدنه را مشخص نمیکند، در پروژههای صنعتی معمولاً کنترل کیفیت دقیقتری انجام میشود.
رایجترین روشهای بازرسی عبارتاند از:
- بازرسی چشمی (Visual Inspection)
- کنترل ابعادی (Dimensional Inspection)
- اندازهگیری ضخامت (Thickness Measurement)
- آزمون اولتراسونیک (UT)
- آزمون رادیوگرافی (RT)
- آزمون PMI
- آزمون هیدرواستاتیک (Hydro Test)
- بررسی گواهی مواد (MTC)
نکته مهندسی
در پروژههای حساس نفت، گاز، پتروشیمی و نیروگاهی، انتخاب سهراهی تنها بر اساس سایز کافی نیست. عواملی مانند ضخامت دیواره، نوع متریال، روش تولید، کیفیت ناحیه انشعاب و انطباق با استانداردهای بینالمللی، تأثیر مستقیمی بر ایمنی و طول عمر سیستم پایپینگ دارند.
صنایع فولادی ایران اتصال آسیا بهعنوان یکی از بزرگترین تولیدکنندگان اتصالات جوشی در ایران، انواع سهراهی جوشی مساوی و کاهنده را مطابق استانداردهای بینالمللی تولید میکند. برای دریافت مشاوره فنی، استعلام قیمت روز و خرید سهراهی جوشی میتوانید با کارشناسان فروش از طریق شماره 021-34811 تماس بگیرید یا از طریق صفحه محصولات سایت درخواست خود را ثبت کنید.
روشهای تولید سهراهی جوشی (Manufacturing Methods of Butt Weld Tees)
سهراهیهای جوشی (Butt Weld Tees) بسته به سایز، ضخامت، متریال و استانداردهای پروژه به روشهای مختلفی تولید میشوند. انتخاب روش تولید تأثیر مستقیمی بر کیفیت، یکنواختی ضخامت دیواره، استحکام مکانیکی و قیمت نهایی محصول دارد.
در ادامه رایجترین روشهای تولید سهراهی جوشی را بررسی میکنیم.
۱. روش هیدروفرمینگ (Hydroforming)
هیدروفرمینگ یکی از رایجترین روشهای تولید سهراهیهای بدون درز است.
در این فرآیند، ابتدا یک لوله فولادی داخل قالب قرار گرفته و سپس با استفاده از فشار بسیار زیاد سیال، انشعاب سهراهی از بدنه لوله شکل میگیرد.
مزایا
✅ یکنواختی ابعاد
✅ کیفیت بالا
✅ استحکام مناسب
✅ مناسب برای فشارهای بالا
کاربرد
- نفت و گاز
- پتروشیمی
- نیروگاهها
- خطوط فرآیندی
۲. روش فورج گرم (Hot Forming)
در این روش، لوله یا شمش فولادی تا دمای مشخصی گرم شده و سپس توسط پرسهای هیدرولیکی شکلدهی میشود.
این روش بیشتر برای سایزهای بزرگ و ضخامتهای بالا استفاده میشود.
مزایا
- مناسب برای سایزهای بزرگ
- خواص مکانیکی مطلوب
- کاهش تنشهای داخلی
۳. روش پرس مکانیکی (Mechanical Forming)
در این فرآیند، با استفاده از قالب و پرسهای سنگین، شکل سهراهی ایجاد میشود.
این روش معمولاً برای تولید انبوه سایزهای کوچک و متوسط کاربرد دارد.
۴. سهراهی جوشی ساختهشده (Fabricated Tee)
در برخی پروژههای خاص، سهراهی از برش و جوشکاری چند قطعه لوله ساخته میشود.
این نوع بیشتر در سایزهای بسیار بزرگ یا ابعاد سفارشی کاربرد دارد.
مزایا
- امکان تولید سایزهای خاص
- مناسب پروژههای سفارشی
معایب
- نیاز به کنترل کیفیت دقیقتر
- احتمال تمرکز تنش در محل جوش
۵. سهراهی بدون درز (Seamless Tee)
سهراهی بدون درز از لوله مانیسمان تولید میشود و فاقد هرگونه خط جوش در بدنه است.
به دلیل استحکام بالاتر، این نوع سهراهی در خطوط با فشار و دمای بالا استفاده میشود.
کاربردها
- صنایع نفت و گاز
- خطوط بخار
- نیروگاهها
- پالایشگاهها
۶. سهراهی درزدار (Welded Tee)
سهراهی درزدار از لولههای درزدار تولید میشود.
این نوع برای فشارهای پایین تا متوسط و پروژههای عمومی گزینهای اقتصادی محسوب میشود.
کاربردها
- تأسیسات ساختمانی
- خطوط آب
- سیستمهای اطفای حریق
- صنایع عمومی
مقایسه روشهای تولید سهراهی جوشی
| روش تولید | کیفیت | قیمت | کاربرد |
|---|---|---|---|
| Hydroforming | ⭐⭐⭐⭐⭐ | بالا | صنایع نفت، گاز و پتروشیمی |
| Hot Forming | ⭐⭐⭐⭐ | متوسط | سایزهای بزرگ |
| Mechanical Forming | ⭐⭐⭐⭐ | اقتصادی | تولید انبوه |
| Fabricated Tee | ⭐⭐⭐ | متغیر | پروژههای سفارشی |
| Seamless Tee | ⭐⭐⭐⭐⭐ | بالا | فشار و دمای بالا |
| Welded Tee | ⭐⭐⭐ | اقتصادی | مصارف عمومی |
نکته مهندسی
انتخاب روش تولید سهراهی باید بر اساس فشار کاری، دمای بهرهبرداری، نوع سیال، استانداردهای پروژه و الزامات بازرسی انجام شود. در پروژههای حساس، معمولاً استفاده از سهراهیهای بدون درز (Seamless) تولیدشده با فرآیند هیدروفرمینگ یا فورج گرم به دلیل استحکام بالاتر و یکنواختی ساختار فلزی توصیه میشود.
راهنمای انتخاب سهراهی جوشی (How to Choose the Right Butt Weld Tee)
انتخاب سهراهی جوشی مناسب تنها به سایز لوله محدود نمیشود. عواملی مانند فشار و دمای کاری، نوع سیال، ضخامت دیواره، متریال، استانداردهای پروژه و شرایط بهرهبرداری همگی در عملکرد و طول عمر سیستم پایپینگ تأثیرگذار هستند.
انتخاب نادرست سهراهی میتواند باعث افزایش تنش در محل انشعاب، افت فشار، کاهش استحکام اتصال و افزایش هزینههای تعمیر و نگهداری شود.
در ادامه مهمترین معیارهای انتخاب سهراهی جوشی را بررسی میکنیم.
۱. انتخاب نوع سهراهی
اولین مرحله، تعیین نوع انشعاب مورد نیاز است.
سهراهی مساوی (Equal Tee) زمانی استفاده میشود که قطر انشعاب و لوله اصلی یکسان باشد.
سهراهی کاهنده (Reducing Tee) زمانی انتخاب میشود که قطر انشعاب کوچکتر از خط اصلی باشد و بخشی از جریان به لولهای با سایز کمتر منتقل شود.
۲. انتخاب متریال مناسب
جنس سهراهی باید با شرایط کاری سیستم و جنس لوله مطابقت داشته باشد.
رایجترین متریالها عبارتاند از:
| متریال | استاندارد | کاربرد |
|---|---|---|
| ASTM A234 WPB | فولاد کربنی | نفت، گاز، بخار |
| ASTM A403 WP304 | استنلس استیل 304 | صنایع غذایی |
| ASTM A403 WP316 | استنلس استیل 316 | صنایع شیمیایی |
| ASTM A420 WPL6 | فولاد کمدما | سرویسهای برودتی |
| ASTM A234 WP11 / WP22 | فولاد آلیاژی | دما و فشار بالا |
۳. بررسی Schedule (ضخامت دیواره)
یکی از مهمترین نکات هنگام خرید سهراهی، تطابق ضخامت دیواره با لوله است.
سهراهی باید دارای همان Schedule لوله باشد؛ مانند:
- SCH 10
- SCH 20
- SCH 40
- SCH 80
- SCH 160
- XXS
عدم تطابق ضخامت میتواند باعث تمرکز تنش در محل جوش و کاهش استحکام سیستم شود.
۴. توجه به فشار و دمای کاری
در خطوط با فشار یا دمای بالا، استفاده از سهراهیهای بدون درز (Seamless) و متریال مناسب توصیه میشود.
برای سرویسهای عمومی، سهراهیهای درزدار نیز میتوانند گزینهای اقتصادی و مناسب باشند.
۵. انتخاب بر اساس روش تولید
سهراهیها به دو گروه اصلی تقسیم میشوند:
- Seamless Tee (بدون درز) برای شرایط کاری سخت، فشار بالا و پروژههای حساس.
- Welded Tee (درزدار) برای خطوط عمومی و فشارهای متوسط.
انتخاب نوع مناسب باید بر اساس مشخصات فنی پروژه انجام شود.
۶. بررسی استانداردهای ساخت
سهراهی انتخابی باید مطابق استانداردهای معتبر بینالمللی تولید شده باشد.
مهمترین استانداردها عبارتاند از:
- ASME B16.9 (ابعاد و تلرانس)
- ASTM A234 (فولاد کربنی)
- ASTM A403 (استنلس استیل)
- ASTM A420 (فولاد کمدما)
۷. کنترل کیفیت محصول
پیش از خرید، موارد زیر را بررسی کنید:
- یکنواختی ضخامت دیواره
- کیفیت سطح داخلی و خارجی
- ابعاد و تلرانسهای استاندارد
- کیفیت آمادهسازی لبههای جوش
- گواهی آنالیز مواد (MTC)
- نتایج آزمونهای کنترل کیفیت در صورت نیاز پروژه
راهنمای سریع انتخاب سهراهی
| شرایط پروژه | پیشنهاد مناسب |
|---|---|
| انشعاب همسایز | سهراهی مساوی |
| انشعاب با قطر کمتر | سهراهی کاهنده |
| فشار و دمای بالا | سهراهی مانیسمان (Seamless) |
| پروژههای عمومی | سهراهی درزدار |
| محیط خورنده | استنلس استیل 316 |
| صنایع غذایی | استنلس استیل 304 |
| دمای پایین | ASTM A420 WPL6 |
| خطوط نفت و گاز | ASTM A234 WPB |
نکته مهندسی
در بسیاری از پروژهها، انتخاب سهراهی صرفاً بر اساس سایز کافی نیست. عواملی مانند ضخامت ناحیه انشعاب (Crotch Area)، روش تولید، فشار طراحی، نوع سیال، Schedule، متریال و کیفیت ساخت همگی بر عملکرد نهایی سیستم تأثیرگذار هستند. انتخاب صحیح سهراهی میتواند موجب کاهش تنش، افزایش عمر تجهیزات و بهبود ایمنی سیستم پایپینگ شود.
مشاوره تخصصی و استعلام قیمت
صنایع فولادی ایران اتصال آسیا بهعنوان یکی از تولیدکنندگان اتصالات جوشی در ایران، انواع سهراهی جوشی مساوی و کاهنده را مطابق استانداردهای بینالمللی تولید میکند. برای مشاوره فنی، استعلام قیمت روز و خرید سهراهی جوشی مانیسمان و سه راهی جوشی درز دار با کارشناسان فروش از طریق شماره 021-34811 تماس بگیرید یا از طریق صفحه محصولات سایت درخواست خود را ثبت کنید.
اشتباهات رایج در انتخاب سهراهی جوشی
انتخاب سهراهی جوشی تنها بر اساس سایز یا قیمت، میتواند در آینده باعث افزایش هزینههای تعمیرات، نشتی، افت فشار و حتی توقف خط تولید شود. در بسیاری از پروژههای صنعتی، رعایت چند نکته ساده از بروز مشکلات جدی جلوگیری میکند. در ادامه، رایجترین اشتباهات در انتخاب سهراهی جوشی را بررسی میکنیم.
۱. انتخاب اشتباه نوع سهراهی
یکی از متداولترین اشتباهات، استفاده از سهراهی مساوی (Equal Tee) در شرایطی است که باید از سهراهی کاهنده (Reducing Tee) استفاده شود.
این موضوع باعث تغییر نامناسب سرعت جریان، افزایش افت فشار و ایجاد آشفتگی در مسیر سیال خواهد شد.
راهکار: قبل از سفارش، قطر خط اصلی و قطر انشعاب را مطابق نقشههای پایپینگ (P&ID و Isometric) بررسی کنید.
۲. عدم تطابق Schedule با لوله
گاهی سهراهی با ضخامت دیواره (Schedule) متفاوت از لوله انتخاب میشود.
این اختلاف باعث میشود:
- تمرکز تنش در محل جوش افزایش یابد.
- کیفیت جوشکاری کاهش پیدا کند.
- عمر اتصال کمتر شود.
راهکار: همیشه Schedule سهراهی باید با لوله و سایر اتصالات یکسان باشد.
۳. انتخاب متریال نامناسب
انتخاب جنس نامناسب یکی از مهمترین دلایل خرابی اتصالات است.
برای مثال:
- استفاده از فولاد کربنی در محیطهای خورنده
- استفاده از استیل 304 در محیطهای حاوی کلرید
- استفاده از متریال معمولی در خطوط بخار با دمای بالا
همگی میتوانند باعث خوردگی، ترک یا کاهش عمر سیستم شوند.
راهکار: متریال را بر اساس فشار، دما، نوع سیال و شرایط محیطی انتخاب کنید.
۴. بیتوجهی به استاندارد ساخت
همه سهراهیهای موجود در بازار کیفیت یکسانی ندارند.
استفاده از محصولی که مطابق استاندارد ASME B16.9 تولید نشده باشد ممکن است باعث مشکلات زیر شود:
- عدم تطابق ابعاد
- دشواری در مونتاژ
- کاهش کیفیت جوش
- افزایش احتمال نشتی
راهکار: تنها از محصولات دارای استاندارد معتبر و گواهی کنترل کیفیت استفاده کنید.
۵. خرید صرفاً بر اساس قیمت
ارزانترین محصول همیشه بهترین انتخاب نیست.
کیفیت مواد اولیه، فرآیند تولید، کنترل کیفیت و دقت ابعادی تأثیر مستقیمی بر طول عمر سیستم دارند.
استفاده از محصولات بیکیفیت ممکن است در آینده هزینههای بسیار بیشتری نسبت به اختلاف قیمت اولیه ایجاد کند.
۶. بیتوجهی به کیفیت ناحیه انشعاب (Crotch Area)
ناحیه اتصال انشعاب به بدنه، بیشترین تنش را تحمل میکند.
اگر ضخامت این قسمت مطابق استاندارد نباشد، احتمال ترک، تغییر شکل یا شکست اتصال افزایش مییابد.
در پروژههای حساس، بررسی ضخامت این ناحیه اهمیت زیادی دارد.
۷. انتخاب اشتباه بین سهراهی مانیسمان و درزدار
گاهی بدون توجه به فشار کاری، سهراهی درزدار در خطوط فشار بالا استفاده میشود.
در مقابل، در برخی پروژههای معمولی نیز از سهراهی مانیسمان استفاده میشود که تنها باعث افزایش هزینه خواهد شد.
بهطور کلی:
- سهراهی مانیسمان (Seamless): مناسب فشار، دما و شرایط کاری سخت
- سهراهی درزدار (Welded): مناسب پروژههای عمومی و فشارهای متوسط
۸. عدم بررسی گواهی مواد (MTC)
در پروژههای نفت، گاز، پتروشیمی و نیروگاهی، استفاده از اتصالات بدون گواهی مواد میتواند مشکلات جدی در زمان بازرسی و بهرهبرداری ایجاد کند.
همیشه در پروژههای حساس، گواهی آنالیز مواد (MTC) و نتایج آزمونهای کنترل کیفیت را از تولیدکننده دریافت کنید.
خلاصه اشتباهات رایج
| اشتباه | نتیجه |
|---|---|
| انتخاب اشتباه نوع سهراهی | افت فشار و عملکرد نامناسب |
| عدم تطابق Schedule | ضعف در محل جوش |
| انتخاب متریال نامناسب | خوردگی و کاهش عمر |
| بیتوجهی به استاندارد | مشکلات نصب و ایمنی |
| خرید فقط بر اساس قیمت | افزایش هزینههای آینده |
| کنترل نکردن Crotch Area | کاهش استحکام اتصال |
| انتخاب اشتباه بین مانیسمان و درزدار | افزایش ریسک یا هزینه |
| نداشتن گواهی MTC | مشکلات بازرسی و پروژه |
نکته مهندسی
در بسیاری از پروژههای صنعتی، هزینه تعویض یک سهراهی معیوب چندین برابر قیمت اولیه آن است. به همین دلیل، انتخاب محصول استاندارد از یک تولیدکننده معتبر، علاوه بر افزایش ایمنی و طول عمر سیستم، هزینههای نگهداری و توقف خطوط تولید را نیز کاهش میدهد.
کاربردهای سهراهی جوشی (Applications of Butt Weld Tee)
سهراهی جوشی یکی از پرکاربردترین اتصالات در سیستمهای پایپینگ است که برای ایجاد انشعاب، تقسیم جریان یا ادغام چند مسیر انتقال سیال مورد استفاده قرار میگیرد. به دلیل استحکام بالا، آببندی مطمئن و قابلیت تحمل فشار و دمای زیاد، این اتصال در طیف گستردهای از صنایع کاربرد دارد.
خطوط انتقال نفت و گاز
در خطوط انتقال نفت خام، گاز طبیعی و فرآوردههای نفتی، سهراهی جوشی برای ایجاد انشعاب از خط اصلی، توسعه شبکههای انتقال و اتصال تجهیزات فرآیندی استفاده میشود. در این صنعت معمولاً از سهراهیهای مانیسمان مطابق استانداردهای بینالمللی استفاده میشود تا ایمنی و قابلیت اطمینان سیستم حفظ شود.
پالایشگاهها
در پالایشگاهها، سهراهی جوشی برای توزیع سیالات بین واحدهای مختلف، اتصال تجهیزات فرآیندی، خطوط بخار، سیستمهای خنککننده و انتقال فرآوردههای نفتی به کار میرود. مقاومت بالا در برابر فشار و دمای زیاد، این اتصال را به گزینهای مناسب برای این صنعت تبدیل کرده است.
صنایع پتروشیمی
در واحدهای پتروشیمی، سهراهی جوشی برای انتقال مواد شیمیایی، گازها و سیالات خورنده مورد استفاده قرار میگیرد. انتخاب صحیح متریال مانند فولاد آلیاژی یا استنلس استیل در این صنعت اهمیت زیادی دارد تا مقاومت مناسبی در برابر خوردگی و شرایط سخت عملیاتی فراهم شود.
نیروگاهها
در نیروگاههای حرارتی، سیکل ترکیبی و بخار، سهراهی جوشی در خطوط بخار، آب تغذیه بویلر، سیستمهای خنککننده و انتقال سیالات با فشار و دمای بالا کاربرد گستردهای دارد. در این شرایط معمولاً از سهراهیهای بدون درز با متریال آلیاژی استفاده میشود.
صنایع فولاد
در کارخانههای فولاد، سهراهی جوشی در خطوط انتقال آب خنککننده، هوای فشرده، گازهای صنعتی و سیستمهای هیدرولیک مورد استفاده قرار میگیرد. مقاومت مکانیکی بالا و عمر طولانی از مهمترین دلایل استفاده از این اتصال در صنایع فولادی است.
صنایع غذایی
در صنایع غذایی، سهراهیهای استنلس استیل برای انتقال شیر، آب، نوشیدنیها و سایر مواد غذایی استفاده میشوند. سطح داخلی صاف، مقاومت در برابر خوردگی و امکان شستوشوی آسان، این اتصالات را برای خطوط بهداشتی مناسب میکند.
صنایع دارویی
در خطوط تولید دارو و تجهیزات بهداشتی، سهراهیهای استیل با کیفیت سطح بالا برای انتقال سیالات حساس و جلوگیری از آلودگی محصول استفاده میشوند. این اتصالات باید الزامات بهداشتی و استانداردهای مربوط به صنایع دارویی را رعایت کنند.
خطوط بخار
در سیستمهای انتقال بخار، سهراهی جوشی برای ایجاد انشعاب و توزیع بخار بین تجهیزات مختلف به کار میرود. در این کاربرد، انتخاب متریال مقاوم در برابر دمای بالا و فشار کاری اهمیت ویژهای دارد.
خطوط آب و فاضلاب
در شبکههای انتقال آب، تصفیهخانهها و خطوط فاضلاب، سهراهی جوشی برای ایجاد انشعاب، توسعه شبکه و اتصال تجهیزات استفاده میشود. بسته به فشار کاری، از سهراهیهای درزدار یا مانیسمان استفاده میشود.
سیستمهای آتشنشانی
در شبکههای اطفای حریق، سهراهی جوشی برای انشعابگیری از خطوط اصلی و اتصال اسپرینکلرها، رایزرها و تجهیزات اطفای حریق به کار میرود. استحکام بالا و قابلیت آببندی مناسب از ویژگیهای مهم این اتصال در سیستمهای ایمنی است.
خطوط هیدرولیک صنعتی
در سیستمهای هیدرولیک صنعتی، سهراهی جوشی برای تقسیم یا ترکیب جریان روغن و سایر سیالات تحت فشار استفاده میشود. کیفیت ساخت، دقت ابعادی و تحمل فشار بالا از مهمترین معیارهای انتخاب سهراهی در این کاربرد است.

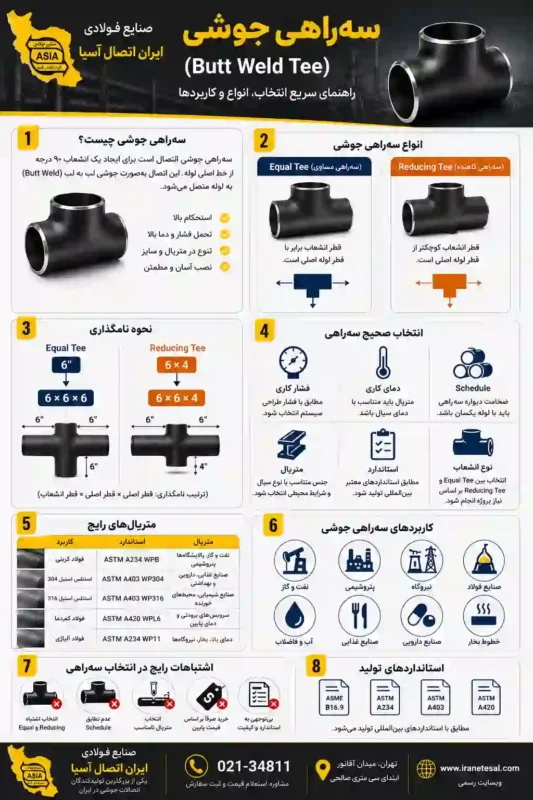

راهنمای انتخاب سهراهی جوشی
انتخاب سهراهی جوشی مناسب تنها به سایز لوله محدود نمیشود. عواملی مانند نوع انشعاب، فشار و دمای کاری، متریال، رده ضخامت (Schedule)، استاندارد ساخت و شرایط بهرهبرداری، همگی در عملکرد نهایی سیستم پایپینگ تأثیرگذار هستند. انتخاب نادرست سهراهی میتواند باعث ایجاد افت فشار، تمرکز تنش، کاهش عمر اتصال و افزایش هزینههای تعمیر و نگهداری شود.
در ادامه مهمترین معیارهای انتخاب سهراهی جوشی را بررسی میکنیم.
۱. انتخاب نوع سهراهی
اولین مرحله، تعیین نوع انشعاب مورد نیاز است.
- سهراهی مساوی (Equal Tee) زمانی استفاده میشود که قطر انشعاب با قطر لوله اصلی یکسان باشد.
- سهراهی کاهنده (Reducing Tee) زمانی انتخاب میشود که قطر انشعاب کوچکتر از قطر خط اصلی باشد.
اگر سهراهی کاهنده در سایز مورد نیاز موجود نباشد، معمولاً از ترکیب سهراهی مساوی و تبدیل (Reducer) یا Branch Fitting استفاده میشود.
۲. انتخاب متریال مناسب
جنس سهراهی باید متناسب با شرایط کاری سیستم انتخاب شود.
- فولاد کربنی برای خطوط انتقال نفت، گاز و سیالات عمومی
- استنلس استیل برای صنایع غذایی، دارویی و محیطهای خورنده
- فولاد آلیاژی برای دما و فشار بالا
- فولاد کمدما برای سرویسهای برودتی
انتخاب صحیح متریال باعث افزایش عمر سیستم و کاهش هزینههای تعمیرات خواهد شد.
| متریال | استاندارد رایج | کاربرد |
|---|---|---|
| ASTM A234 WPB | فولاد کربنی | نفت، گاز و پالایشگاه |
| ASTM A403 WP304 | استنلس استیل 304 | صنایع غذایی |
| ASTM A403 WP316 | استنلس استیل 316 | صنایع شیمیایی |
| ASTM A420 WPL6 | فولاد کمدما | خطوط برودتی |
| ASTM A234 WP11 / WP22 | فولاد آلیاژی | دما و فشار بالا |
۳. انتخاب رده ضخامت (Schedule)
رده ضخامت سهراهی باید با ضخامت لوله کاملاً یکسان باشد.
استفاده از سهراهی با Schedule متفاوت باعث اختلاف ضخامت در محل جوش، تمرکز تنش و کاهش استحکام اتصال میشود.
در پروژههای صنعتی معمولاً سهراهیها در ردههای Schedule 10، 20، 40، STD، 80، XS، 160 و XXS تولید میشوند.
۴. بررسی فشار و دمای کاری
قبل از انتخاب سهراهی باید فشار طراحی و دمای کاری سیستم مشخص باشد.
برای خطوط فشار بالا یا دمای بالا معمولاً استفاده از سهراهی بدون درز (Seamless Tee) با متریال مناسب توصیه میشود.
۵. توجه به استاندارد ساخت
ابعاد و تلرانسهای سهراهی باید مطابق استانداردهای بینالمللی باشد.
رایجترین استانداردها عبارتاند از:
- ASME B16.9 (ابعاد اتصالات جوشی)
- ASTM A234 (فولاد کربنی)
- ASTM A403 (استنلس استیل)
- ASTM A420 (فولاد کمدما)
۶. بررسی کیفیت ساخت
پیش از خرید بهتر است موارد زیر بررسی شوند:
- کیفیت سطح داخلی و خارجی
- یکنواختی ضخامت دیواره
- ابعاد و تلرانسهای استاندارد
- کیفیت آمادهسازی لبههای جوش
- ضخامت مناسب در ناحیه انشعاب (Crotch Area)
- گواهی آنالیز مواد (MTC)
- گزارش تستهای کنترل کیفیت
۷. انتخاب تولیدکننده معتبر
در پروژههای صنعتی، کیفیت ساخت اهمیت بسیار بیشتری نسبت به قیمت اولیه دارد. استفاده از سهراهی تولیدشده توسط تولیدکنندگان معتبر، باعث کاهش احتمال نشتی، افزایش طول عمر سیستم و کاهش هزینههای تعمیرات خواهد شد.
صنایع فولادی ایران اتصال آسیا بهعنوان یکی از بزرگترین تولیدکنندگان اتصالات جوشی در ایران، انواع سهراهی جوشی مساوی و کاهنده را مطابق استانداردهای بینالمللی تولید میکند. برای دریافت مشاوره فنی، استعلام قیمت روز و خرید انواع سهراهی جوشی میتوانید با کارشناسان فروش از طریق شماره 021-34811 تماس بگیرید یا از طریق صفحه محصولات سایت درخواست خود را ثبت کنید.
راهنمای سریع انتخاب سهراهی
| شرایط پروژه | انتخاب پیشنهادی |
|---|---|
| انشعاب همقطر | سهراهی مساوی (Equal Tee) |
| انشعاب با قطر کمتر | سهراهی کاهنده (Reducing Tee) |
| فشار و دمای بالا | سهراهی مانیسمان (Seamless) |
| محیط خورنده | سهراهی استنلس استیل |
| خطوط نفت، گاز و پتروشیمی | فولاد کربنی ASTM A234 WPB |
| صنایع غذایی و دارویی | استنلس استیل 304 یا 316 |
| پروژههای حساس | سهراهی دارای MTC و تستهای کنترل کیفیت |
نکته مهندسی
در انتخاب سهراهی، تنها سایز و نوع انشعاب اهمیت ندارد. عواملی مانند ضخامت واقعی ناحیه انشعاب، کیفیت فرآیند تولید، یکنواختی ضخامت دیواره، کیفیت جوشکاری، فشار و دمای کاری و استاندارد ساخت نیز باید بهصورت همزمان بررسی شوند. انتخاب صحیح سهراهی در مرحله طراحی، موجب افزایش ایمنی، کاهش تنشهای موضعی و افزایش عمر مفید سیستم پایپینگ خواهد شد.
اشتباهات رایج در انتخاب سهراهی جوشی
انتخاب سهراهی جوشی تنها بر اساس سایز لوله یا قیمت آن کافی نیست. در بسیاری از پروژههای صنعتی، انتخاب نادرست این اتصال میتواند باعث ایجاد تنش، کاهش استحکام انشعاب، افزایش هزینههای تعمیرات و حتی توقف خط تولید شود. در ادامه رایجترین اشتباهات هنگام انتخاب سهراهی جوشی را بررسی میکنیم.
انتخاب اشتباه نوع سهراهی
یکی از رایجترین اشتباهات، استفاده از سهراهی مساوی (Equal Tee) در شرایطی است که انشعاب باید قطر کمتری داشته باشد یا بالعکس. انتخاب صحیح بین سهراهی مساوی و کاهنده (Reducing Tee) باید بر اساس نقشه پایپینگ و مشخصات طراحی انجام شود.
عدم تطابق Schedule با لوله
رده ضخامت (Schedule) سهراهی باید با لوله اصلی یکسان باشد. استفاده از سهراهی با ضخامت متفاوت باعث ایجاد اختلاف ضخامت در محل جوش، تمرکز تنش و کاهش استحکام اتصال خواهد شد.
انتخاب متریال نامناسب
استفاده از فولاد کربنی در محیطهای خورنده یا انتخاب استنلس استیل نامناسب برای دماهای بالا، میتواند باعث کاهش عمر تجهیز و افزایش هزینههای نگهداری شود. متریال باید متناسب با فشار، دما، نوع سیال و شرایط محیطی انتخاب شود.
بیتوجهی به کیفیت ناحیه انشعاب (Crotch Area)
ناحیه اتصال انشعاب، حساسترین قسمت سهراهی از نظر تمرکز تنش است. اگر ضخامت این بخش مطابق استاندارد نباشد، احتمال ترک یا شکست در فشارهای بالا افزایش پیدا میکند.
استفاده از سهراهی درزدار در شرایط نامناسب
در پروژههای فشار بالا، دمای بالا یا سرویسهای حساس، معمولاً استفاده از سهراهی مانیسمان (Seamless Tee) توصیه میشود. استفاده از نوع درزدار در این شرایط ممکن است ریسک بهرهبرداری را افزایش دهد.
خرید صرفاً بر اساس قیمت
قیمت پایین همیشه به معنای خرید بهتر نیست. کیفیت مواد اولیه، دقت ابعادی، کنترل کیفیت، یکنواختی ضخامت و رعایت استانداردهای تولید، تأثیر مستقیمی بر عملکرد و طول عمر سیستم دارند.
برای پروژههای صنعتی، انتخاب تولیدکننده معتبر و دریافت مشاوره فنی پیش از خرید، میتواند از هزینههای سنگین تعمیرات و توقف تولید در آینده جلوگیری کند.
جمعبندی
سهراهی جوشی (Butt Weld Tee) یکی از مهمترین اتصالات در سیستمهای پایپینگ است که برای ایجاد انشعاب ۹۰ درجه از خط اصلی مورد استفاده قرار میگیرد. این اتصال در دو نوع سهراهی مساوی (Equal Tee) و سهراهی کاهنده (Reducing Tee) تولید میشود و بسته به شرایط پروژه، در متریالها، ضخامتها (Schedule) و روشهای تولید مختلف عرضه میشود.
انتخاب صحیح سهراهی، علاوه بر توجه به سایز و نوع انشعاب، باید بر اساس فشار و دمای کاری، متریال، استاندارد ساخت، ضخامت دیواره و کیفیت تولید انجام شود. رعایت این نکات موجب افزایش ایمنی، کاهش افت فشار، افزایش عمر سیستم و کاهش هزینههای تعمیر و نگهداری خواهد شد.
صنایع فولادی ایران اتصال آسیا بهعنوان یکی از بزرگترین تولیدکنندگان اتصالات جوشی در ایران، انواع سهراهی جوشی مساوی و کاهنده را مطابق استانداردهای بینالمللی تولید میکند. تمامی محصولات با کنترل کیفیت دقیق و قابلیت استفاده در صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد، آب و فاضلاب و سایر صنایع فرآیندی عرضه میشوند.
برای دریافت مشاوره فنی، استعلام قیمت روز و خرید انواع سهراهی جوشی با کارشناسان فروش صنایع فولادی ایران اتصال آسیا از طریق شماره 021-34811 تماس بگیرید یا از طریق صفحه محصولات سایت درخواست خود را ثبت کنید
سوالات متداول درباره سهراهی جوشی (FAQ)
۱. سهراهی جوشی (Butt Weld Tee) چیست؟
سهراهی جوشی یکی از اتصالات پایپینگ است که برای ایجاد یک انشعاب ۹۰ درجه از خط اصلی لوله استفاده میشود. این اتصال بهصورت جوشی لب به لب (Butt Weld) به لوله متصل شده و در صنایع نفت، گاز، پتروشیمی، نیروگاهی و بسیاری از صنایع فرآیندی کاربرد دارد.
۲. تفاوت سهراهی مساوی و سهراهی کاهنده چیست؟
در سهراهی مساوی (Equal Tee)، قطر انشعاب با قطر لوله اصلی برابر است؛ اما در سهراهی کاهنده (Reducing Tee)، قطر انشعاب کوچکتر از قطر لوله اصلی بوده و همزمان امکان ایجاد انشعاب و کاهش قطر خط را فراهم میکند.
۳. سهراهی مانیسمان و سهراهی درزدار چه تفاوتی دارند؟
سهراهی مانیسمان (Seamless Tee) از لوله بدون درز تولید میشود و برای فشارها و دماهای بالا مناسبتر است. سهراهی درزدار (Welded Tee) از لوله درزدار ساخته شده و معمولاً در خطوط با فشار متوسط یا کاربردهای عمومی استفاده میشود.
۴. سهراهی جوشی بر اساس چه استانداردی تولید میشود؟
ابعاد و تلرانسهای سهراهیهای جوشی مطابق استاندارد ASME B16.9 تعیین میشود. متریال آن نیز بسته به نوع محصول میتواند مطابق استانداردهایی مانند ASTM A234، ASTM A403 و ASTM A420 باشد.
۵. سهراهی جوشی در چه متریالهایی تولید میشود؟
سهراهی جوشی در متریالهایی مانند فولاد کربنی، استنلس استیل، فولاد آلیاژی، فولاد کمدما و آلیاژهای ویژه تولید میشود. انتخاب متریال به نوع سیال، فشار، دما و شرایط بهرهبرداری بستگی دارد.
۶. آیا سهراهی جوشی دارای Schedule است؟
بله. سهراهیهای جوشی در ردههای ضخامت مختلف مانند Schedule 10، Schedule 20، Schedule 40، Schedule 80، Schedule 160 و XXS تولید میشوند تا با ضخامت لوله مطابقت داشته باشند.
۷. آیا همه سایزهای سهراهی کاهنده تولید میشوند؟
خیر. بسیاری از سایزهای رایج تولید میشوند، اما برخی ترکیبهای خاص مانند 16×2 اینچ معمولاً بهصورت استاندارد تولید نشده و برای این موارد از Branch Fitting یا انشعابگیری مستقیم استفاده میشود.
۸. ناحیه Crotch Area در سهراهی چیست؟
Crotch Area محل اتصال انشعاب به بدنه اصلی سهراهی است و یکی از حساسترین بخشها از نظر تمرکز تنش محسوب میشود. این قسمت معمولاً ضخامت بیشتری نسبت به سایر بخشها دارد تا استحکام اتصال حفظ شود.
۹. هنگام خرید سهراهی جوشی به چه نکاتی باید توجه کرد؟
پیش از خرید باید سایز، نوع سهراهی، رده ضخامت (Schedule)، متریال، استاندارد ساخت، کیفیت تولید، گواهی مواد (MTC) و شرایط کاری پروژه بررسی شوند تا اتصال انتخابشده با نیازهای سیستم مطابقت داشته باشد.
۱۰. سهراهی جوشی در چه صنایعی کاربرد دارد؟
سهراهی جوشی در خطوط انتقال نفت و گاز، پالایشگاهها، پتروشیمی، نیروگاهها، صنایع فولاد، صنایع غذایی، صنایع دارویی، خطوط بخار، سیستمهای آبرسانی، آب و فاضلاب، تأسیسات صنعتی و سیستمهای آتشنشانی کاربرد گستردهای دارد.
۱۱. آیا امکان تولید سهراهی سفارشی وجود دارد؟
بله. در بسیاری از پروژههای صنعتی، سهراهیهای جوشی با سایز، متریال یا ضخامت خاص بهصورت سفارشی تولید میشوند تا با الزامات فنی پروژه مطابقت داشته باشند.
۱۲. از کجا میتوان سهراهی جوشی استاندارد خریداری کرد؟
برای اطمینان از کیفیت و انطباق با استانداردهای بینالمللی، بهتر است سهراهی جوشی را از تولیدکنندگان معتبر تهیه کنید. صنایع فولادی ایران اتصال آسیا بهعنوان یکی از بزرگترین تولیدکنندگان اتصالات جوشی در ایران، انواع سهراهی مساوی و کاهنده را در سایزها و متریالهای مختلف تولید میکند. برای دریافت مشاوره فنی، استعلام قیمت روز و خرید میتوانید با شماره 021-34811 تماس بگیرید یا از طریق صفحه محصولات سایت درخواست خود را ثبت کنید.
💬 نیاز به مشاوره فنی دارید؟
اگر پس از مطالعه این مقاله هنوز سوالی دارید، سوال فنی خود را برای مهندسین ایران اتصال آسیا ارسال کنید.
کارشناسان ما در اسرع وقت به درخواست شما رسیدگی خواهند کرد.
چرا ایران اتصال آسیا؟
